PV3953L1光流定点激光定高四轴悬停模块说明书
视频效果:
STM32F103 270飞控 四轴飞行器大机架 DIY安装 视频教程

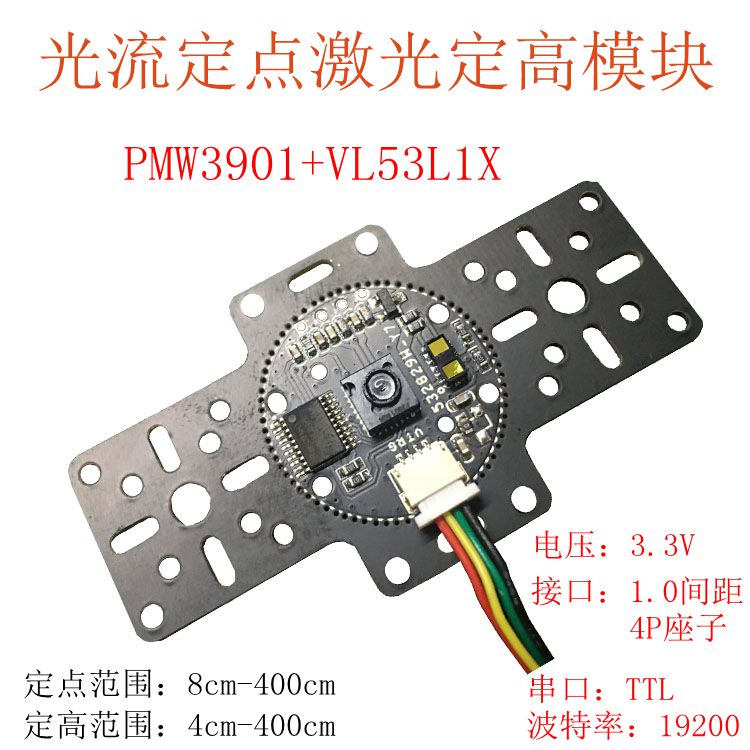

1、产品图片
型号:PV3953L1

接线标识:V:3.3V ;T:发送;R:接收:G:GND
注意:电源电压不能接5V,接了就烧模块!
2、模块通讯协议
(1)本模块通过串口向上位机发送数据
(2)数据特性
a、8位数据位,无校验位,1位停止位,波特率设置为19200bps。
b、数据频率:约66fps帧率向主机发送数据。
c、其他:如果连续两帧位移数据太小,会输出0,然后在足够位移时候在输出数据。
3、协议说明:
包头 字节数 光流数据 高度数据 和校验 环境质量 结束标识符
0XFE 0X04 DATA0 DATA1 DATA2 DATA3 DATA4 DATA5 SUM SQUAL 0XAA
a、包头为固定的两个字节:0XFE(包头)、0X04(字节数)。
b、光流X数据:DATA0、DATA1是mini.flow_x低8位和高8位
既:mini.flow_x= (s16)((DATA1 )<<8)|(DATA0 );
b、光流Y数据:DATA2、DATA3是mini.flow_y低8位和高8位
既:mini.flow_y= (s16)((DATA3 )<<8)|(DATA2 );
c、高度Z数据:DATA4、DATA5是mini.flow_High低8位和高8位
既:mini.flow_High= (s16)((DATA5 )<<8)|(DATA4 );
d、倒数第三位是校验字节,是DATA0~DATA5六个字节累加值,
既:sum=DATA0 +DATA1+DATA2 +DATA3 +DATA4 +DATA5 ;
e、倒数第二个是光流地面环境质量值:数值越大表示地面环境质量越高;
f、最后一个字节是包结束标识符:0XAA;
4、数据的接收和解析,这点就不详解了,根据通信协议编写代码就行,比较简单直接上代码吧。
void Flow_Receive(u8 data) //串口1解析光流模块数据
{
static u8 RxBuffer[32];
static u8 _data_cnt = 0;
static u8 state = 0;
u8 sum = 0;
static u8 fault_cnt;
switch(state)
{
case 0:
if(data==0xFE) //包头
{
state=1;
RxBuffer[_data_cnt++]=data;
}else state = 0;
break;
case 1:
if(data==0x04)
{
state=2;
RxBuffer[_data_cnt++]=data;
}else state = 0;
break;
case 2:
RxBuffer[_data_cnt++]=data;
if(_data_cnt==11)
{
state = 0;
_data_cnt = 0;
sum = (RxBuffer[2] + RxBuffer[3] + RxBuffer[4] + RxBuffer[5]+ RxBuffer[6] + RxBuffer[7]);
if((0xAA == data) && (sum == RxBuffer[8]))
{
//读取原始数据
mini.flow_x = ((s16)(*(RxBuffer+3)<<8)|*(RxBuffer+2));
mini.flow_y = ((s16)(*(RxBuffer+5)<<8)|*(RxBuffer+4));
mini.qual = *(RxBuffer+9);
mini.flow_High=((s16)(*(RxBuffer+7)<<8)|*(RxBuffer+6));
mini.flow_x_i += mini.flow_x ;
mini.flow_y_i += mini.flow_y ;
//判断光流数据是否有效
if(mini.qual<25)
{
fault_cnt++;
if(fault_cnt>60) //连续60次异常标定为无效
{
fault_cnt = 60;
mini.ok = 0;
}
}
else
{
fault_cnt=0;
mini.ok = 1;
}
}
}
break;
default:
break;
}
}

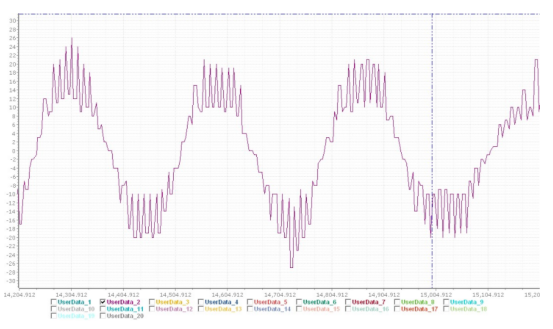

先来看看光流输出的原始数据曲线吧,测试条件:模块离桌面20厘米左右,镜头正对着桌面,手持来回平移,数据输出范围大概在±30:
5、光流数据的处理(由于这个光流输出的数据是没有经过惯性融合的,所以必须进行处理才能使用)。
第1步,对积分位移进行一个简单的低通滤波。
pixel_flow.fix_x_i += (mini.flow_x_i - pixel_flow.fix_x_i) 0.2;
pixel_flow.fix_y_i += (mini.flow_y_i - pixel_flow.fix_y_i) 0.2;
第2步,用姿态角去补偿积分位移(#define angle_to_rad 0.0174f //角度转弧度)。
pixel_flow.ang_x += (600.0ftan(imu_data.rolangle_to_rad) - pixel_flow.ang_x) 0.2;
pixel_flow.ang_y += (600.0ftan(imu_data.pit*angle_to_rad) - pixel_flow.ang_y) *0.2;
pixel_flow.out_x_i = pixel_flow.fix_x_i - pixel_flow.ang_x;
pixel_flow.out_y_i = pixel_flow.fix_y_i - pixel_flow.ang_y;
注意:600.0f是一个重要参数!需要慢慢调,调到怎么样才算合格呢?
当飞机在原地摇晃时,pixel_flow.fix_x_i 和 pixel_flow.ang_x 的曲线变化幅度几乎一样即可,两者相减互相抵消,达到补偿的作用。或者这么说:pixel_flow.fix_y_i 和 pixel_flow.ang_y 的曲线变化幅度几乎一样即可(特别注意,飞机在原地晃时积分位移数据会缓慢地增大或者减小,这是积分飘移现象,是正常的)。

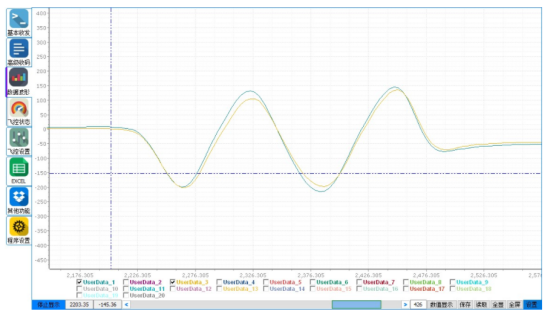

飞机在原地摇晃时,pixel_flow.fix_x_i 和 pixel_flow.ang_x 的曲线图:
用姿态角去补偿积分位移的作用是:当飞机在原地摇晃时,使积分位移尽量保持不变。为什么要使积分位移尽量保持不变呢?很简单,因为飞机在在原地摇晃,位移没变。

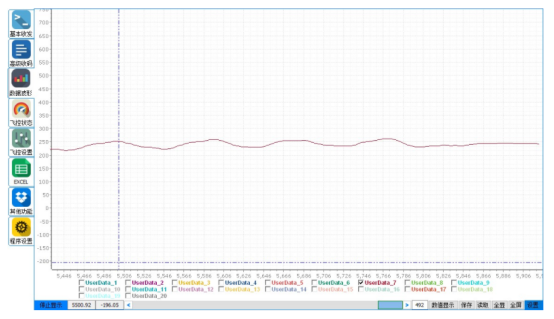

飞机在原地摇晃时,姿态角补偿后的积分位移曲线图:
第3步,对积分位移进行微分处理,得到速度。
//求微分速度
pixel_flow.x = (pixel_flow.out_x_i - pixel_flow.out_x_i_o)/dT;
pixel_flow.out_x_i_o= pixel_flow.out_x_i;
pixel_flow.y = (pixel_flow.out_y_i - pixel_flow.out_y_i_o)/dT;
pixel_flow.out_y_i_o = pixel_flow.out_y_i;
//低通滤波
pixel_flow.fix_x += ( pixel_flow.x - pixel_flow.fix_x ) * 0.1f;
pixel_flow.fix_y += ( pixel_flow.y - pixel_flow.fix_y ) * 0.1f;
有的人看到这里可能会迷惑了,为什么要微分求速度而不是直接使用光流的输出作为速度呢?原因是:这个光流模块的输出的数据严格的说不是速度,而是连续两帧画面的相对位移,单位是像素。

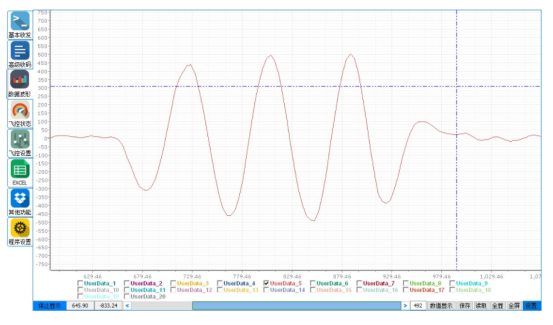

飞机在一个水平面内来回平移的速度曲线图:
第4步,把数据单位转换为厘米。
//式中HIGH为实际高度,单位:米
cpi = ((50*0.01f) / 11.914f) *2.54f ;
pixel_flow.fix_High=cpi;
//积分位移值单位转换为:厘米
pixel_flow.loc_x = pixel_flow.out_x_i * cpi;
pixel_flow.loc_y = pixel_flow.out_y_i * cpi;
//微分速度值单位转换为:厘米/秒
pixel_flow.loc_xs = pixel_flow.fix_x * cpi;
pixel_flow.loc_ys = pixel_flow.fix_y * cpi;
至此,光流数据的处理算是基本完成了,有了积分位移和微分速度这两个参数,就可以进行水平面内的位置环和速度环的串级PID控制了。

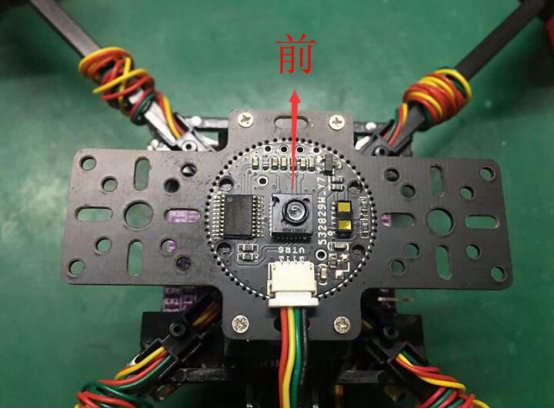

6、方向安装图
注意:方向安装不对会导致定点的方向乱飞!

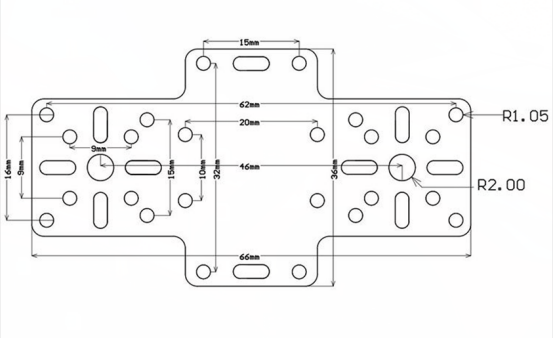

7、模块尺寸图(单位MM)
