简介

Binder是安卓中实现IPC（进程间通信的）常用手段，四大组件之间的跨进程通信也是利用Binder实现的，Binder是学习四大组件工作原理的的一个重要基础。

  • 从功能上讲：Binder是一种在Android设备上进行IPC(Inter-Process Communication，进程间通信)的主要方式，主要用来实现跨进程通信。
  • 代码上讲：Binder是一个类，实现了IBinder接口。
  • 从Android Framwork角度来讲：Binder是ServerManager连接各种Manager和ManagerService的桥梁。

Binder

IPC原理

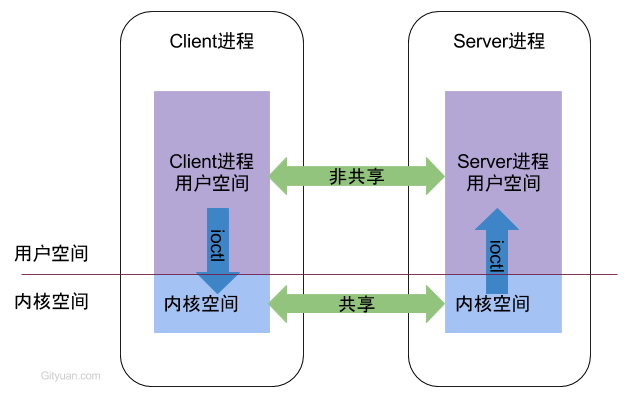

从进程角度来看IPC机制

binder_interprocess_communication

每个Android的进程，只能运行在自己进程所拥有的虚拟地址空间。对应一个4GB的虚拟地址空间，其中3GB是用户空间，1GB是内核空间，当然内核空间的大小是可以通过参数配置调整的。对于用户空间，不同进程之间彼此是不能共享的，而内核空间却是可共享的。Client进程向Server进程通信，恰恰是利用进程间可共享的内核内存空间来完成底层通信工作的，Client端与Server端进程往往采用ioctl等方法跟内核空间的驱动进行交互。

Binder原理

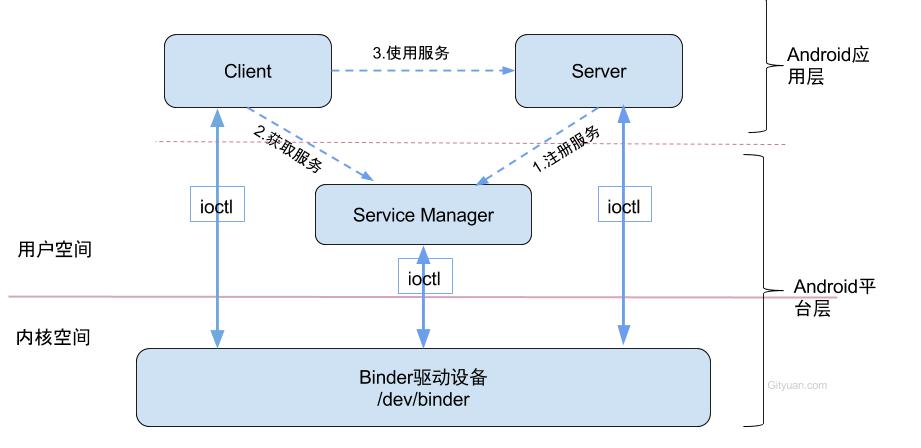

Binder通信采用C/S架构，从组件视角来说，包含Client、Server、ServiceManager以及binder驱动，其中ServiceManager用于管理系统中的各种服务。架构图如下所示：

ServiceManager

可以看出无论是注册服务和获取服务的过程都需要ServiceManager，需要注意的是此处的Service Manager是指Native层的ServiceManager（C++），并非指framework层的ServiceManager(Java)。ServiceManager是整个Binder通信机制的大管家，是Android进程间通信机制Binder的守护进程，要掌握Binder机制，首先需要了解系统是如何首次启动Service Manager。当Service Manager启动之后，Client端和Server端通信时都需要先获取Service Manager接口，才能开始通信服务。

图中Client/Server/ServiceManage之间的相互通信都是基于Binder机制。既然基于Binder机制通信，那么同样也是C/S架构，则图中的3大步骤都有相应的Client端与Server端。

  1. 注册服务(addService)：Server进程要先注册Service到ServiceManager。该过程：Server是客户端，ServiceManager是服务端。
  2. 获取服务(getService)：Client进程使用某个Service前，须先向ServiceManager中获取相应的Service。该过程：Client是客户端，ServiceManager是服务端。
  3. 使用服务：Client根据得到的Service信息建立与Service所在的Server进程通信的通路，然后就可以直接与Service交互。该过程：client是客户端，server是服务端。

图中的Client,Server,Service Manager之间交互都是虚线表示，是由于它们彼此之间不是直接交互的，而是都通过与Binder驱动进行交互的，从而实现IPC通信方式。其中Binder驱动位于内核空间，Client,Server,Service Manager位于用户空间。Binder驱动和Service Manager可以看做是Android平台的基础架构，而Client和Server是Android的应用层，开发人员只需自定义实现client、Server端，借助Android的基本平台架构便可以直接进行IPC通信。

C/S模式

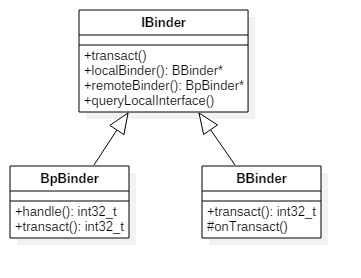

BpBinder(客户端)和BBinder(服务端)都是Android中Binder通信相关的代表，它们都从IBinder类中派生而来，关系图如下：

Binder关系图

  • client端：BpBinder.transact()来发送事务请求；
  • server端：BBinder.onTransact()会接收到相应事务。

源码

从上之下, 整个Binder架构所涉及的总共有以下5个目录:

/framework/base/core/java/               (Java)
/framework/base/core/jni/                (JNI)
/framework/native/libs/binder            (Native)
/framework/native/cmds/servicemanager/   (Native)
/kernel/drivers/staging/android          (Driver)

Java framework

/framework/base/core/java/android/os/
    - IInterface.java
    - IBinder.java
    - Parcel.java
    - IServiceManager.java
    - ServiceManager.java
    - ServiceManagerNative.java
    - Binder.java


/framework/base/core/jni/
    - android_os_Parcel.cpp
    - AndroidRuntime.cpp
    - android_util_Binder.cpp (核心类)

Native framework

/framework/native/libs/binder
    - IServiceManager.cpp
    - BpBinder.cpp
    - Binder.cpp
    - IPCThreadState.cpp (核心类)
    - ProcessState.cpp  (核心类)

/framework/native/include/binder/
    - IServiceManager.h
    - IInterface.h

/framework/native/cmds/servicemanager/
    - service_manager.c
    - binder.c

Kernel

/kernel/drivers/staging/android/
    - binder.c
    - uapi/binder.h

Binder 的完整定义

现在我们可以对 Binder 做个更加全面的定义了：

  1. 从进程间通信的角度看，Binder 是一种进程间通信的机制；
  2. 从 Server 进程的角度看，Binder 指的是 Server中的 Binder 实体对象；
  3. 从 Client 进程的角度看，Binder 指的是对 Binder代理对象，是 Binder 实体对象的一个远程代理
  4. 从传输过程的角度看，Binder 是一个可以跨进程传输的对象；Binder驱动会对这个跨越进程边界的对象对一点点特殊处理，自动完成代理对象和本地对象之间的转换。

一般Android应用开发很少直接用到跨进程信通信（IPC），但如果你想知道：

  • 1.App是如何启动并初始化的？
  • 2.Activity的启动过程是怎样的？
  • 3.进程间是如何通信的？
  • 4.AIDL的具体原理是什么？
  • 5.众多插件化框架的设计原理等等。

这些问题的背后都与 Binder 有莫大的关系，要弄懂上面这些问题理解 Bidner 通信机制是必须的。

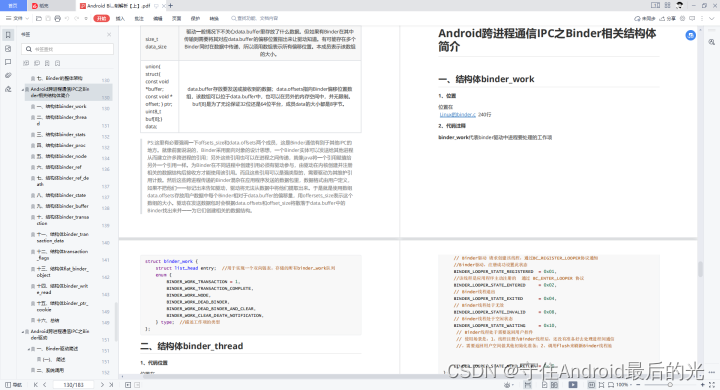

本文主要讲解了 Binder 的主要原理，向更深入学习 Binder 需要寻找很多的学习资料辅助，我再这里推荐网上整合的一套《 Binder 学习手册》。鉴于出自大佬之手，可以帮助到大家，少走些弯路在里面。资料放在上方需要可以获取哦！~
