带你畅游 Kubernetes 调度器

发布于：2023-01-16 ⋅ 阅读:(570) ⋅ 点赞:(0)

在这里插入图片描述

kubernetes 调度器，通过 watch 机制来发现集群中新创建且未调度的 pod，通过过滤 node 列表，打分策略，以及各个时机的插件调用机制，选择合适的 node 与之绑定。

一、调度队列

同一时刻会有多个 pod 等待调度，会把等待调度的 pod 放到 activeQ 中（PriorityQueue），然后周期性（1s）的进行调度，对于调度超时（ DefaultPodMaxInUnschedulablePodsDuration 5m）会放入队列中，再次重新调度。

二、单次调度

用下图来说明单个调度的流转逻辑。

注意：一个集群中可以有多个调度器，所以首先需要根据 pod 中的 spec 参数获取调度器名称

跳过 pod：skipPodSchedule， 过滤调不需要调度的 pod，比如正在删除中的 pod，上个调度周期正在处理中的 pod

筛选 pod：SchedulePod，计算并预选出适合的 node

如果筛选失败，则调用 RunPostFilterPlugins; 如果筛选成功，则调用插件：RunXXXPlugins，开始调用配置的插件列表，从 Reserve 插件到 MultiPoint 依次按照埋点调用。

对于大规模集群，单此调度要遍历所有的 node 么？这是一个值得思考的问题。默认调度器给出的答案是根据集群规模自适应调度数量。

  • 对于小规模集群，node 数小于 100， 遍历所有 node。

  • 对于大规模集群，node 数大于 100，且配置的百分比小于 100% 时：按照 node 数量的一定百分比遍历，区间范围是 [5，100]。

  • 计算公式是

prePercent：=50-numAllNodes/125

percent：=max（5，prePercent）

三、调度过程

调度过程分为 3 个步骤：过滤，打分，筛选，代码步骤如下：

省略非必要代码

// node快照
  if err := sched.Cache.UpdateSnapshot(sched.nodeInfoSnapshot); err != nil {
    return result, err
  }

    // 过滤
  feasibleNodes, diagnosis, err := sched.findNodesThatFitPod(ctx, fwk, state, pod)
  if err != nil {
    return result, err
  }

    // 打分
  priorityList, err := prioritizeNodes(ctx, sched.Extenders, fwk, state, pod, feasibleNodes)
  if err != nil {
    return result, err
  }

    // 随机筛选
  host, err := selectHost(priorityList)

（一）过滤

可用的 node 列表：

  • 插件过滤：RunPreFilterPlugins 如果插件执行失败，那么返回所有 node 可用，如果插件返回不可调度，则返回失败，终止本次调度。

  • 获取 node allNodes，err：=sched.nodeInfoSnapshot.NodeInfos（）. 列表（）

  • 抢占式 pod 的 status 字段中 NominatedNodeName 设置后，会优先抢占同名的 node。

  • allNode 和 preFilter 返回的 node 求交集。

（二）打分

根据优先级选择合适的 node 列表：prioritizeNodes

  • 如果没有开启打分插件，返回所有 node list。

  • 打分插件逐次调用 RunPreScorePlugins–>RunScorePlugins

（三）筛选

相同优先级列表下，获取 score 最大值的 node，如果存在多个相同分数，则随机一个。

四、插件机制

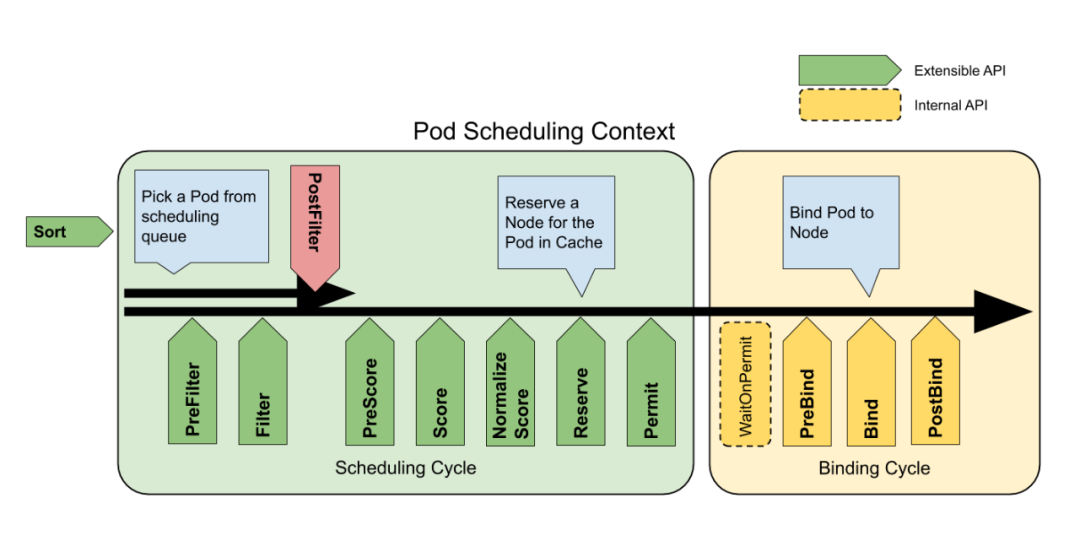

插件分为了调度和绑定两大类，划分成了多个时机调用，如下图：

（一）插件类型

对于 pod 的调度过程，划分了多个点，每个点调用对应的插件列表，目前支持如下多种类型插件：

// QueueSort is a list of plugins that should be invoked when sorting pods in the scheduling queue.
QueueSort PluginSet `json:"queueSort,omitempty"`

// PreFilter is a list of plugins that should be invoked at "PreFilter" extension point of the scheduling framework.
PreFilter PluginSet `json:"preFilter,omitempty"`

// Filter is a list of plugins that should be invoked when filtering out nodes that cannot run the Pod.
Filter PluginSet `json:"filter,omitempty"`

// PostFilter is a list of plugins that are invoked after filtering phase, but only when no feasible nodes were found for the pod.
PostFilter PluginSet `json:"postFilter,omitempty"`

// PreScore is a list of plugins that are invoked before scoring.
PreScore PluginSet `json:"preScore,omitempty"`

// Score is a list of plugins that should be invoked when ranking nodes that have passed the filtering phase.
Score PluginSet `json:"score,omitempty"`

// Reserve is a list of plugins invoked when reserving/unreserving resources
// after a node is assigned to run the pod.
Reserve PluginSet `json:"reserve,omitempty"`

// Permit is a list of plugins that control binding of a Pod. These plugins can prevent or delay binding of a Pod.
Permit PluginSet `json:"permit,omitempty"`

// PreBind is a list of plugins that should be invoked before a pod is bound.
PreBind PluginSet `json:"preBind,omitempty"`

// Bind is a list of plugins that should be invoked at "Bind" extension point of the scheduling framework.
// The scheduler call these plugins in order. Scheduler skips the rest of these plugins as soon as one returns success.
Bind PluginSet `json:"bind,omitempty"`

// PostBind is a list of plugins that should be invoked after a pod is successfully bound.
PostBind PluginSet `json:"postBind,omitempty"`

// MultiPoint is a simplified config section to enable plugins for all valid extension points.
MultiPoint PluginSet `json:"multiPoint,omitempty"`

（二）插件列表

默认调度器，实现了多种插件不用特性的插件，目前支持的列表如下, 下面举几个例子说明。

"PrioritySort" :
"DefaultBinder"
"DefaultPreemption"
"ImageLocality"
"InterPodAffinity"
"NodeAffinity"
"NodeName"
"NodePorts"
"NodeResourcesBalancedAllocation"
"NodeResourcesFit"
"NodeUnschedulable"
"NodeVolumeLimits"
"AzureDiskLimits"
"CinderLimits"
"EBSLimits"
"GCEPDLimits"
"PodTopologySpread"
"SelectorSpread"
"ServiceAffinity"
"TaintToleration"
"VolumeBinding"
"VolumeRestrictions"
"VolumeZone"

对于打分插件，必须实现如下接口，且每个插件打分范围是 [0, 100]

type ScorePlugin interface {
  Plugin
  // Score is called on each filtered node. It must return success and an integer
  // indicating the rank of the node. All scoring plugins must return success or
  // the pod will be rejected.
  Score(ctx context.Context, state *CycleState, p *v1.Pod, nodeName string) (int64, *Status)

  // ScoreExtensions returns a ScoreExtensions interface if it implements one, or nil if does not.
  ScoreExtensions() ScoreExtensions
}

（三）插件特性

  • 图像定位

ImageLocality：本地镜像打分插件，计算分数规则如下：

sumScore：=（拥有镜像的 node 数 / node 总数）* 镜像大小

得分：= （总和分数容器数 - 23mb）/（1000mb 3-23mb）

注意：这里不是指单个 containner，而是一个 pod 中的所有 container 的打分之和。为什么范围是 23mb 到 1000mb？可以想一想。

  • 节点关联

NodeAffinity：node 亲和性和反亲和性，提供了两种策略配置。

  • 对于必选策略 RequiredDuringSchedulingIgnoredDuringExecution，如果匹配未成功，则在 PreFilter 阶段返回失败，终止调度。

  • 对于首先策略 PreferredDuringSchedulingIgnoredDuringExecution，如果匹配未成功，则尝试其他 node 也失败，调度器仍然会调度改 pod。亲和性，反亲和性是用来影响打分数值（正负分）weight

逻辑代码如下：

// 亲和性，反亲和性判定判定
if hasPreferredAffinityConstraints || hasPreferredAntiAffinityConstraints {
    for _, existingPod := range podsToProcess {
      pl.processExistingPod(state, existingPod, nodeInfo, pod, topoScore)
    }

  topoScores[atomic.AddInt32(&index, 1)] = topoScore
}

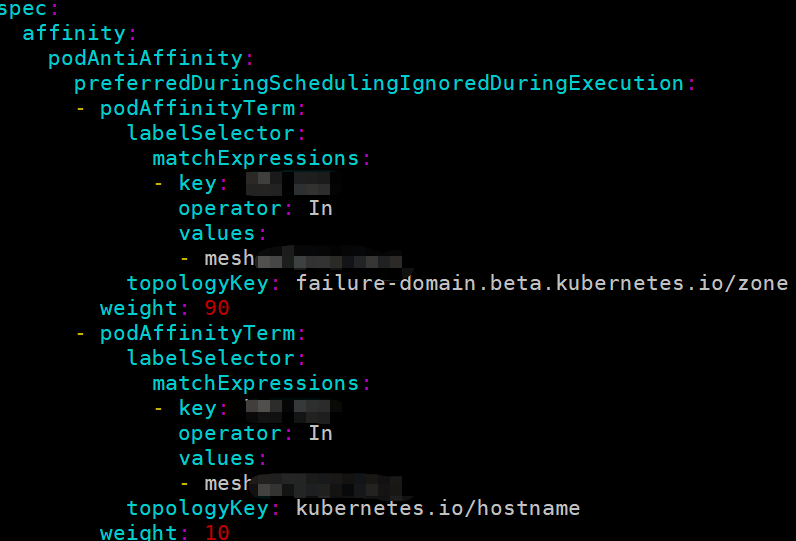

比如我们业务逻辑中的配置如下图，期望是一个 node 上只调度一个这种 pod，但是配置了首选策略。所以当 node 数小于 pod 数时，是会出现一个 node 上有多个此类 pod，会有一定的影响。

  • 污点耐受

TaintToleration：污点插件，提供了过滤，预打分，打分，打分标准化（平行扩展到 0 到 100）接口。

污点标记提供了 3 种类型

// 尽可能不调度
  TaintEffectPreferNoSchedule TaintEffect = "PreferNoSchedule"

  // 一定不调度
  TaintEffectNoSchedule TaintEffect = "NoSchedule"

  // 一定不调度且驱逐
  TaintEffectNoExecute TaintEffect = "NoExecute"

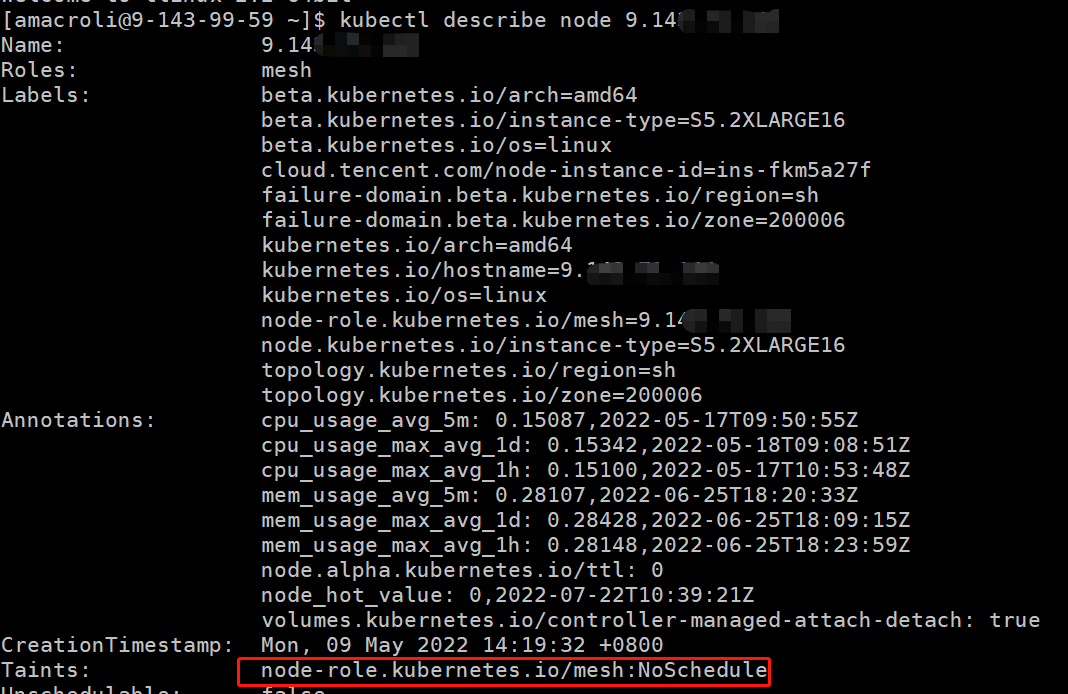

比如我们业务中打了污点，那么一般 pod 是不会调度到此 pod 上的。

五、调度器配置

一般情况下，scheduler 会起多副本进行容灾。

{
      "name": "BalancedResourceAllocation",
      "weight": 1
    },
    {
      "name": "EvenPodsSpreadPriority",
      "weight": 1
    },
    {
      "name": "InterPodAffinityPriority",
      "weight": 1
    },
    {
      "name": "LeastRequestedPriority",
      "weight": 1
    },
    {
      "name": "NodeAffinityPriority",
      "weight": 1
    },
    {
      "name": "NodePreferAvoidPodsPriority",
      "weight": 10000
    },
    {
      "name": "SelectorSpreadPriority",
      "weight": 1
    },
    {
      "name": "TaintTolerationPriority",
      "weight": 1
    }

六、如何自定义 pod 调度

目前有 2 种常用方法：

（一）扩展模式

实现 type Extender struct 接口，并且在策略文件 scheduler-policy-config 中配置扩展访问方式

"extenders": [{
    "urlPrefix": "http://xxx/prefix",
    "filterVerb": "filter",
    "weight": 1,
    "bindVerb": "bind",
    "enableHttps": false
}]

（二）多调度器

在需要自定义调度的 pod 中，指定 pod 的 spec.schedulerName 为自定义的调度器名称。实现自定义调度器。部署自定义的调度器 deployment。

在新版本 1.19 之后建议扩展自定义调度框架，如下例：

import (
    scheduler "k8s.io/kubernetes/cmd/kube-scheduler/app"
)

func main() {
    command := scheduler.NewSchedulerCommand(
            scheduler.WithPlugin("my-plugin", MyPlugin))
    if err := command.Execute(); err != nil {
        fmt.Fprintf(os.Stderr, "%v\n", err)
    }
}

七、总结

在深入 schedule 源码之后，对于调度器有了剖丝抽茧的理解，了解背后的设计初衷。对于高性能，提供了自适应集群规模的调度策略。对于可靠性，kube-scheduler 提供了多副本选主机制，由 master 提供调度功能。对于扩展性，它提供了丰富的扩展接口和时机用，且提供了灵活而实用插件策略配置。
