电源完整性仿真案例
一．从AD2022中导入SIwave

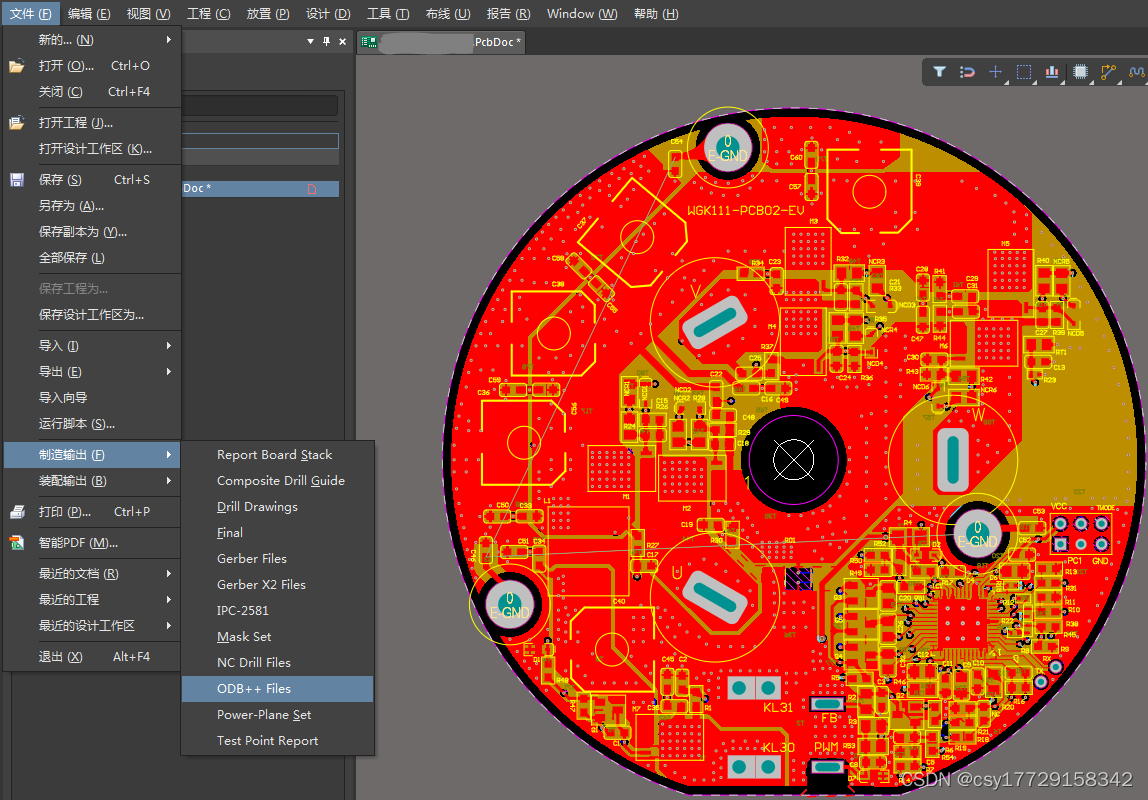

从AD2022中导出ODB++文件，其导出过程如下：

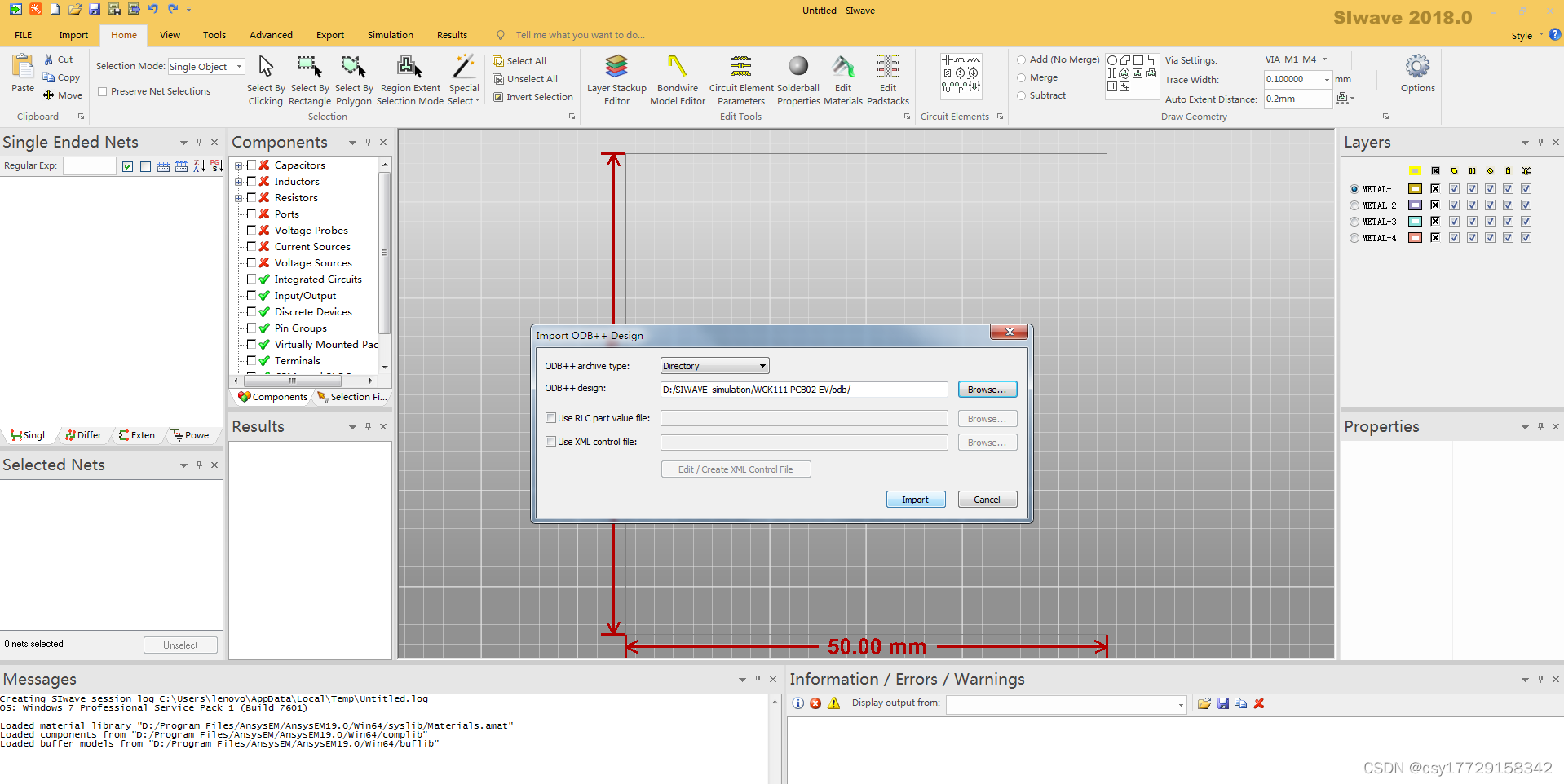

将导入的ODB++文件，导入到SIWAVE中，其过程如下：

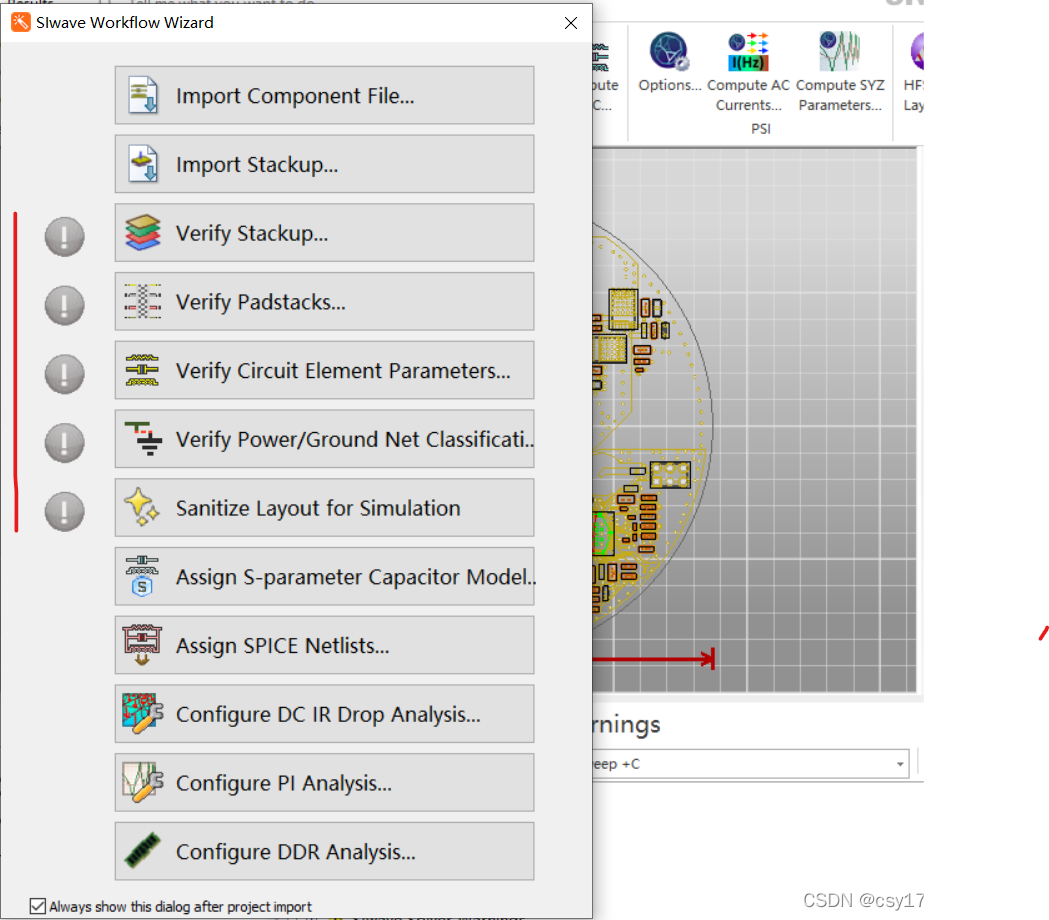

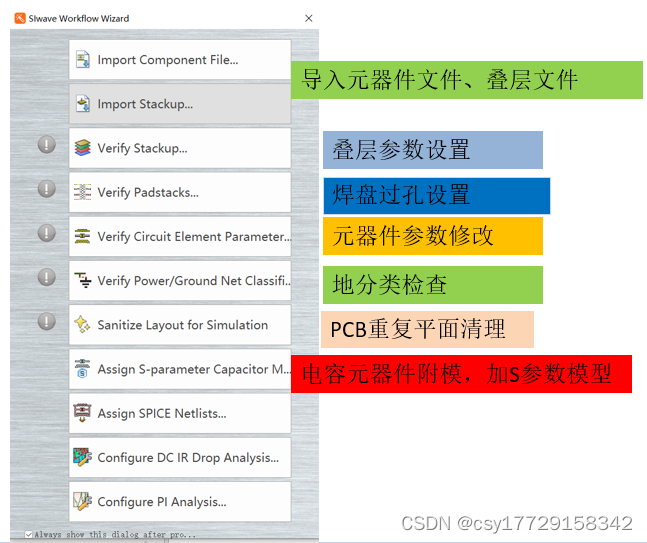

导入完成后，会弹出流程呢框，如下图所示：
二．导入后设置
可根据流程框，依次修改叠层厚度信息，过孔参数，添加RLC参数，分地检查，PCB重复面清理，以及是参数赋模。
Validation Check

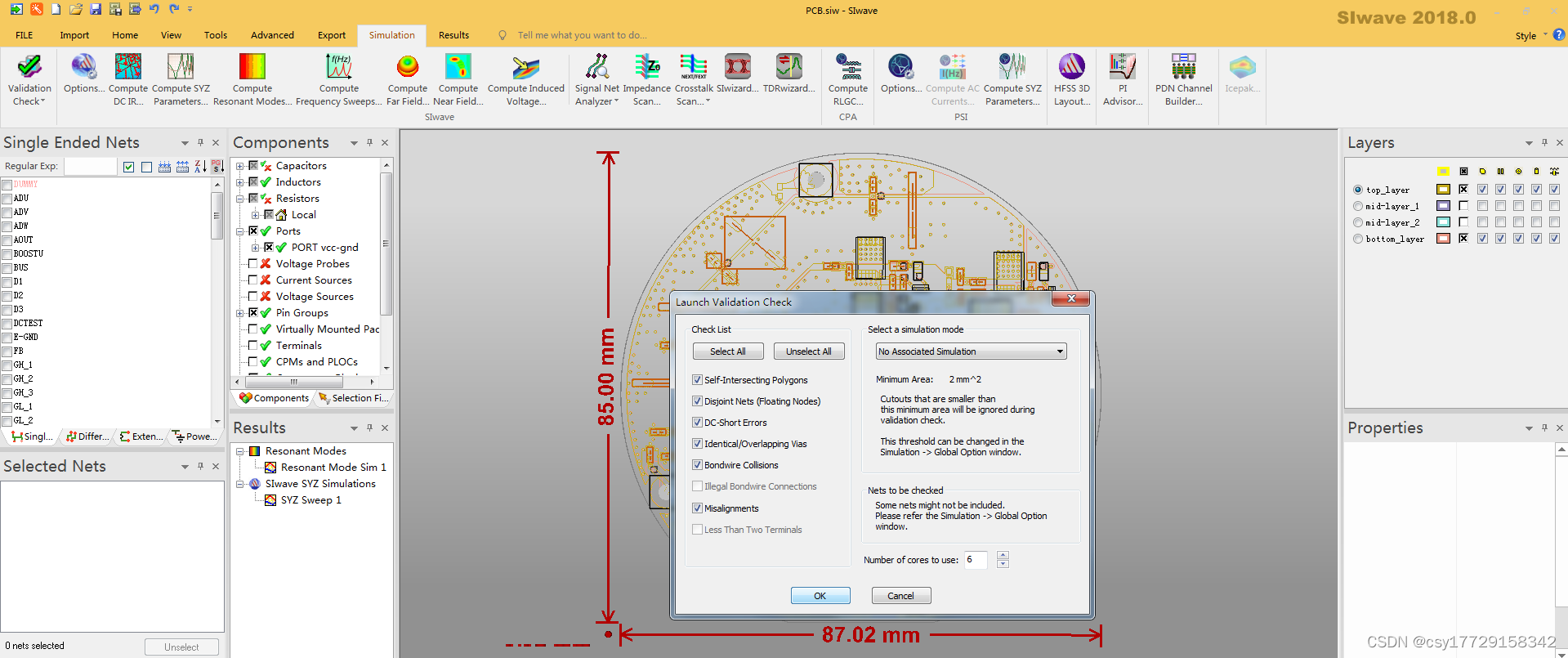

首先进行PCB板的检查，运行Edit\Validation Check…菜单，点击OK。
若运行的结果没有错误，可继续进行以下仿真；如果Validation Check 有错误，则要分别处理。
A．"Self-intersecting Polygons" Error，指的是PCB Tool 自动铺铜后，有些地方会有铺铜不完整的情况。
B． "Disjoint Nets" Error 运行Nets \ Misalignment \ Select and view 后，选Correct 即可更正。
C．"Overlapping Nets"，可能是有些Net 沒拉好，出现了重叠，修正或删除即可。
D． "Overlapping Vias"，把重叠的via 删除即可。
三． 电源完整性仿真
1．平面谐振分析

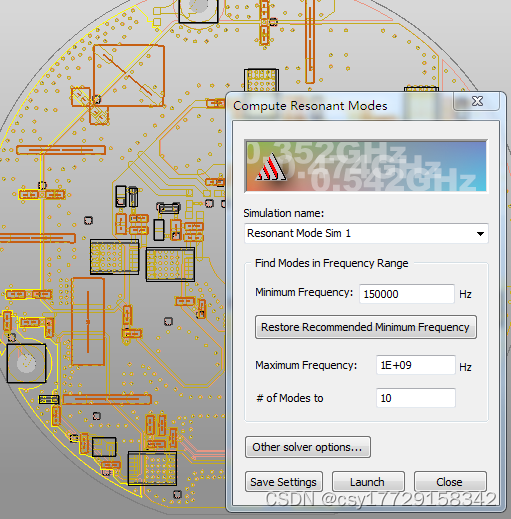

选择菜单“Simulation\Computer Resonant Modes”,在弹出的窗口输入：最小频率1.5e+5 最大频率1 e+9 模式数10 点击Launch。

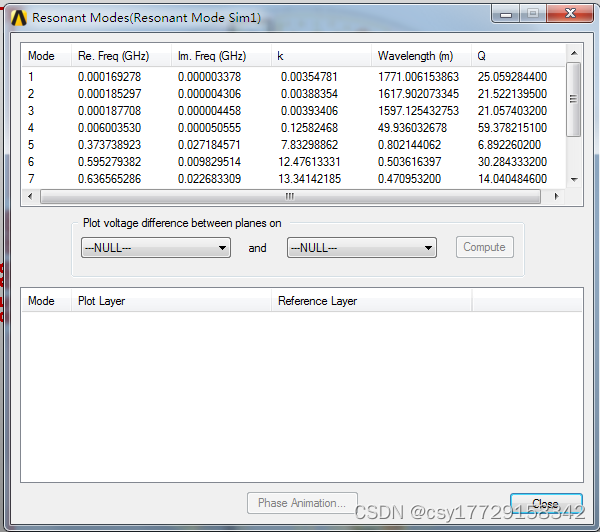

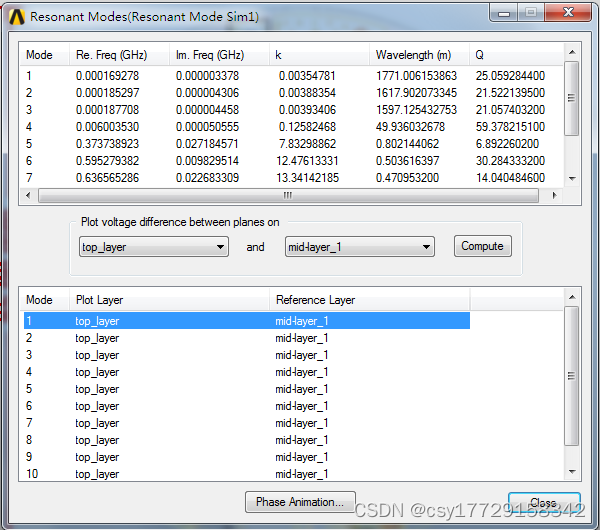

运行结束后，点击Resuls弹出如下窗口：

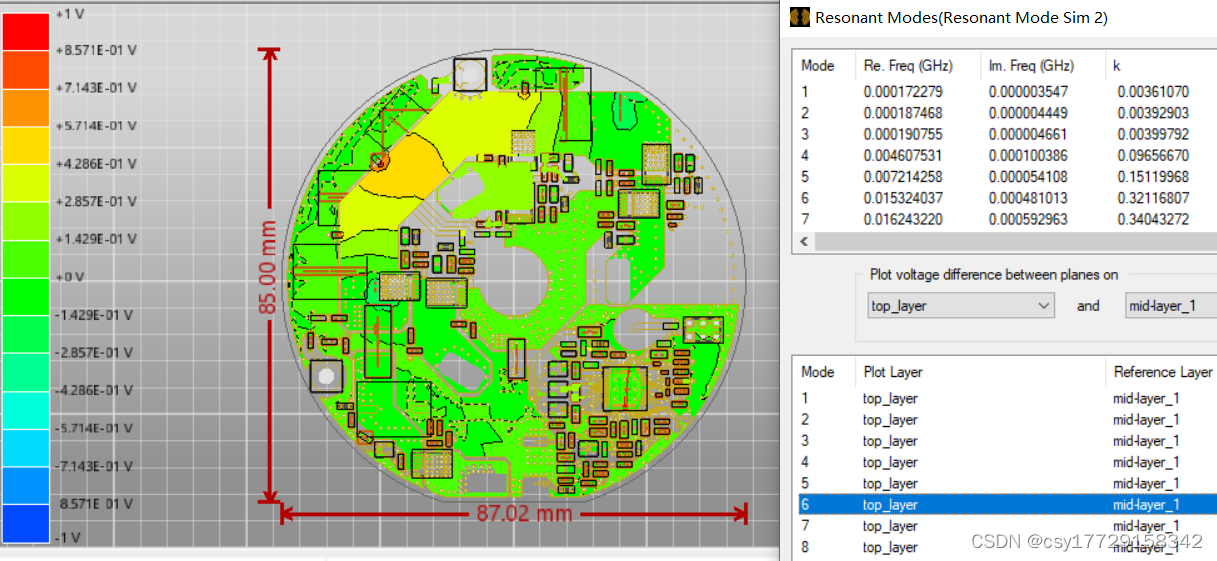

选择两个平面层，top 和mid-layer 后，点击Compute，其结果如图所示：
从下图中可以看到这10个模式的谐振情况，以模式4为例，可看到板子出现谐振区域。

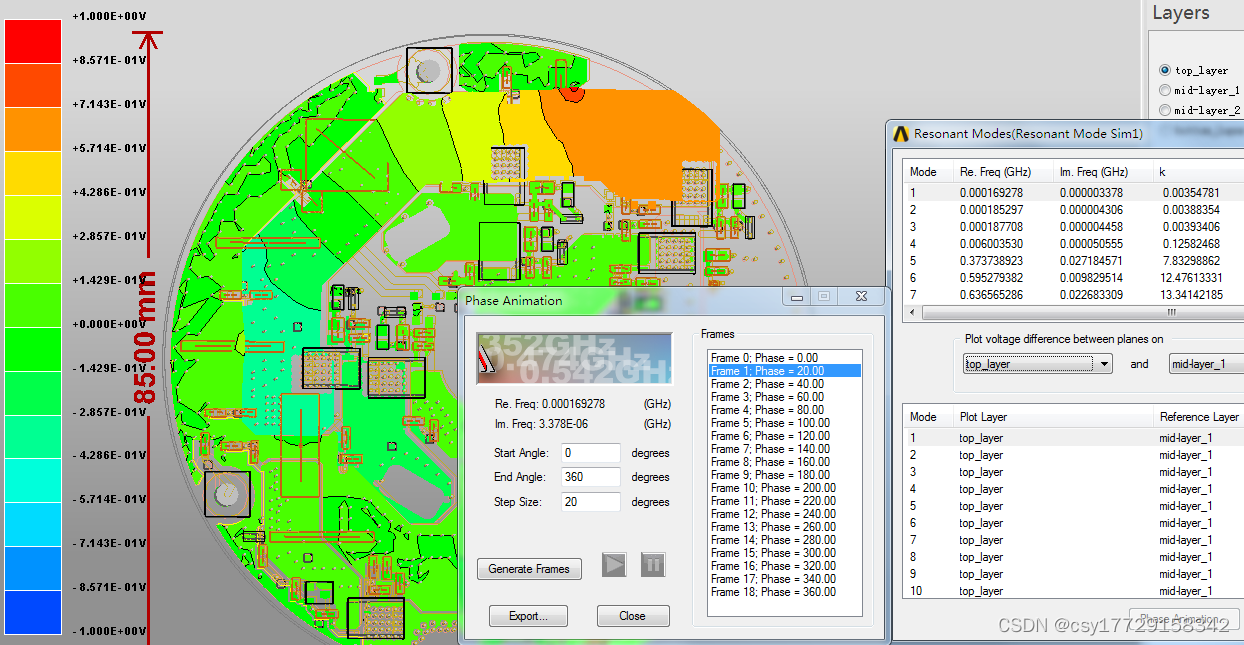

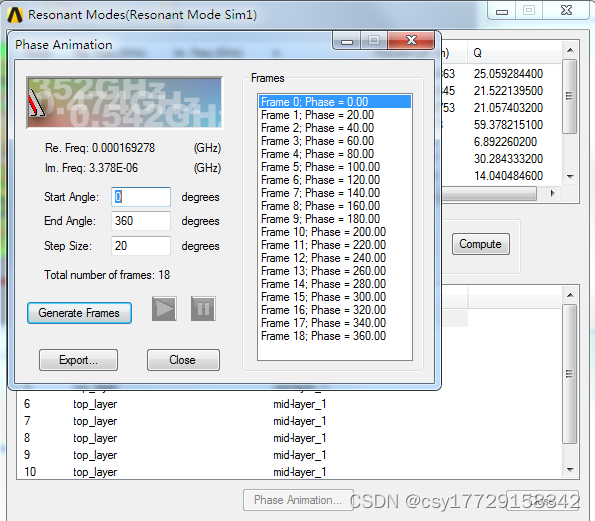

选择Mode 4 所在行，点击“Phase Animation”，再点击“Generate Frames”，
运行结束后，弹出窗口如下图所示：
点击“三角形“，观察动态三维图，如图所示：
- 扫频分析

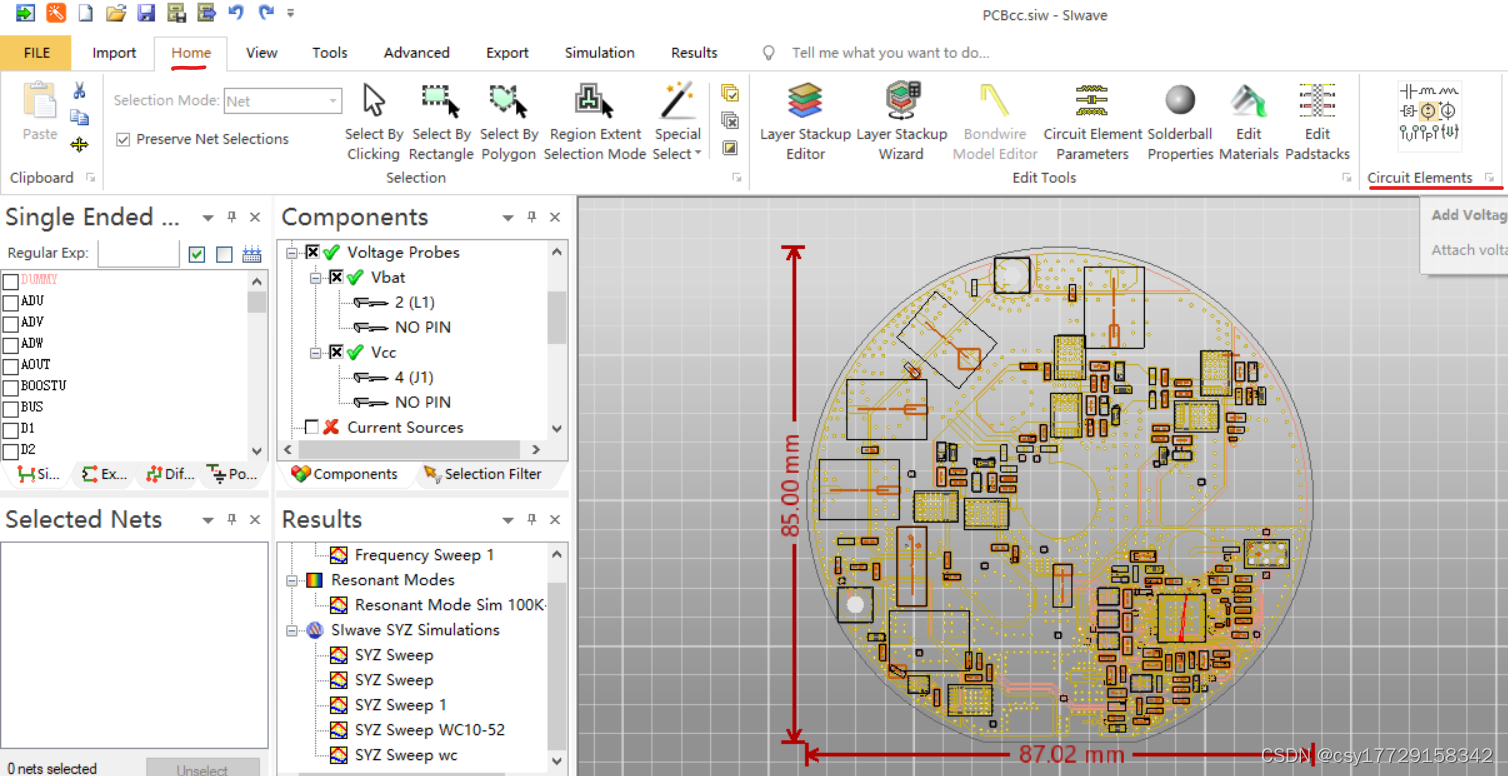

点击“home“,首先添加电压源，单击按钮”U“

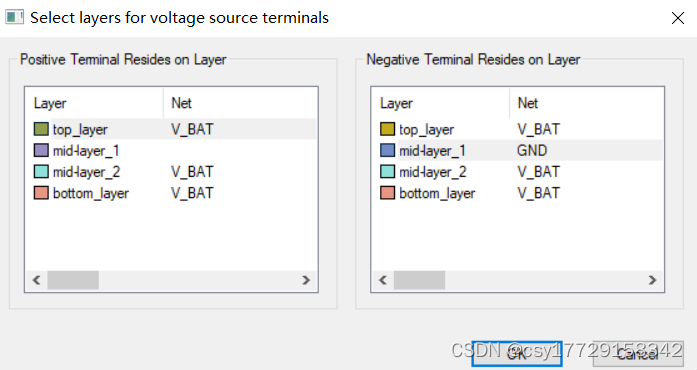

然后把鼠标移到要添加源的位置双击，出现如下对话框：

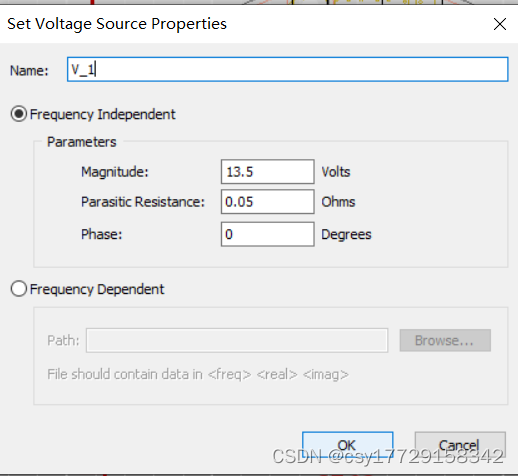

选择要放置的层（例如分别选择top 层和mid 层），然后点击OK。弹出如下图所示的Set Voltage 对话框，可以重命名电压源，并将电压改成实际的电压值13.5V。然后点击OK，电压源就添加好了。
运行Edit\Circuit Element Parameters…（或按图标 ）可以查看所有无源器件及探针的信息，如图下图所示：

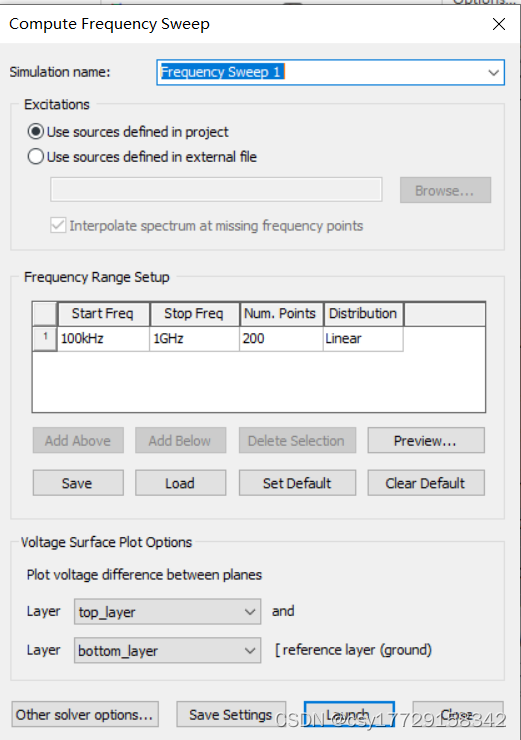

选择菜单“Simulation\Computer Frequency Sweep…”弹出如
窗口：选择扫描频率的范围及计算的点数，以及仿真层面，按OK，仿真就会开始自动运行，如图所示。

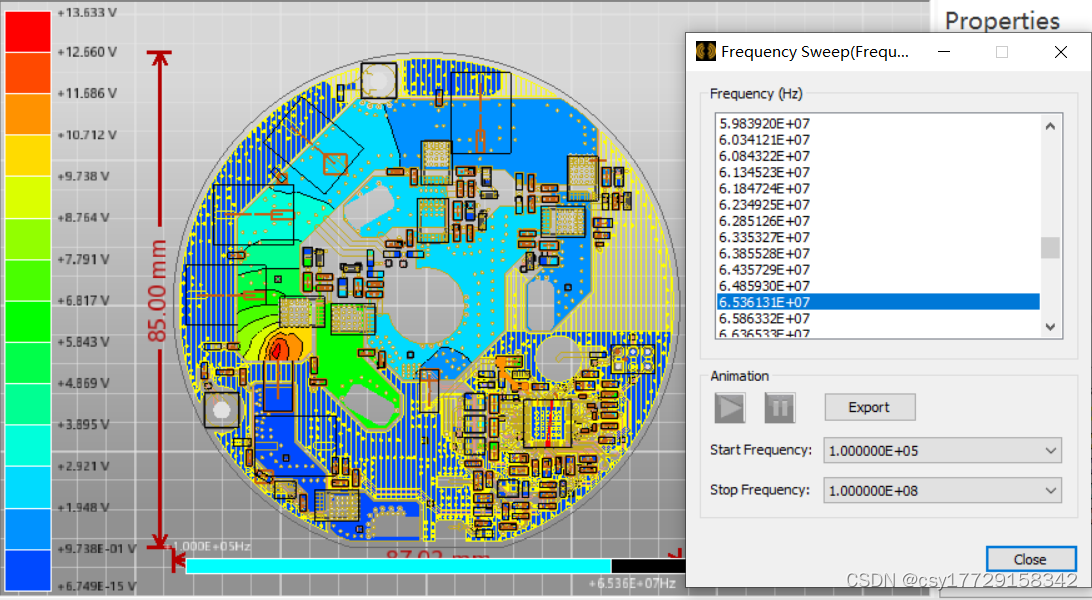

仿真结束后，弹出如图所示，同样，点击按钮 ，可以看到动态变化。显示出在电压源激励下，探针测量的电压值。
- 目标阻抗（Z参数分析）

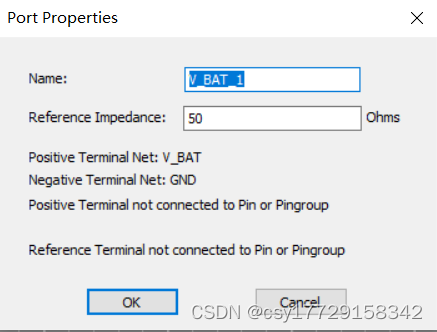

点击添加一个S端口，在图中所关注区域处双击，弹出如下图所示：

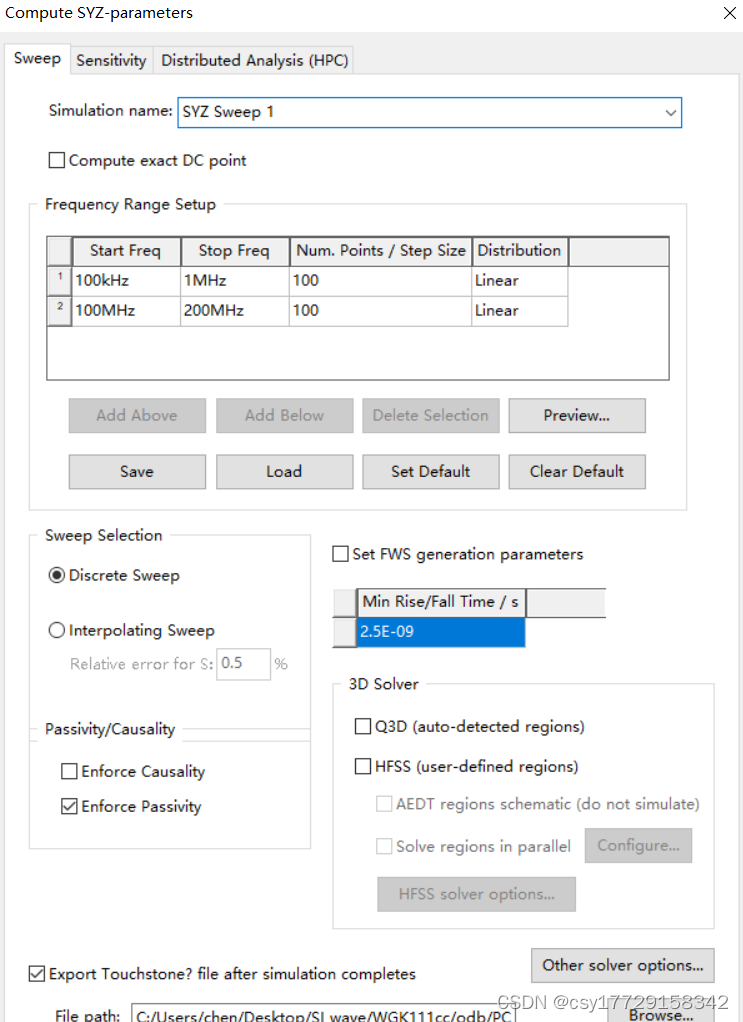

选择菜单“Simulation\Computer S-,Y-,Z-parameters…”，按如图 所示设置扫描频率的方式、范围及计算的点数。点击OK，仿真开始自动运行。

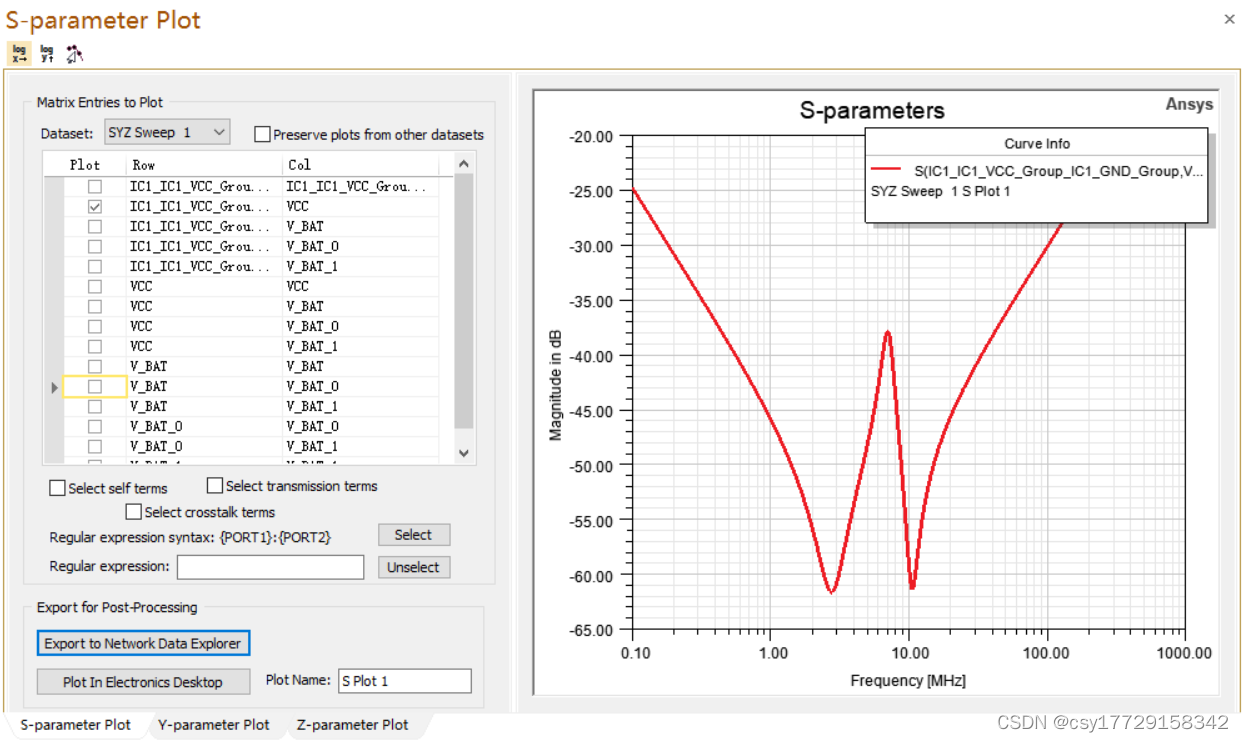

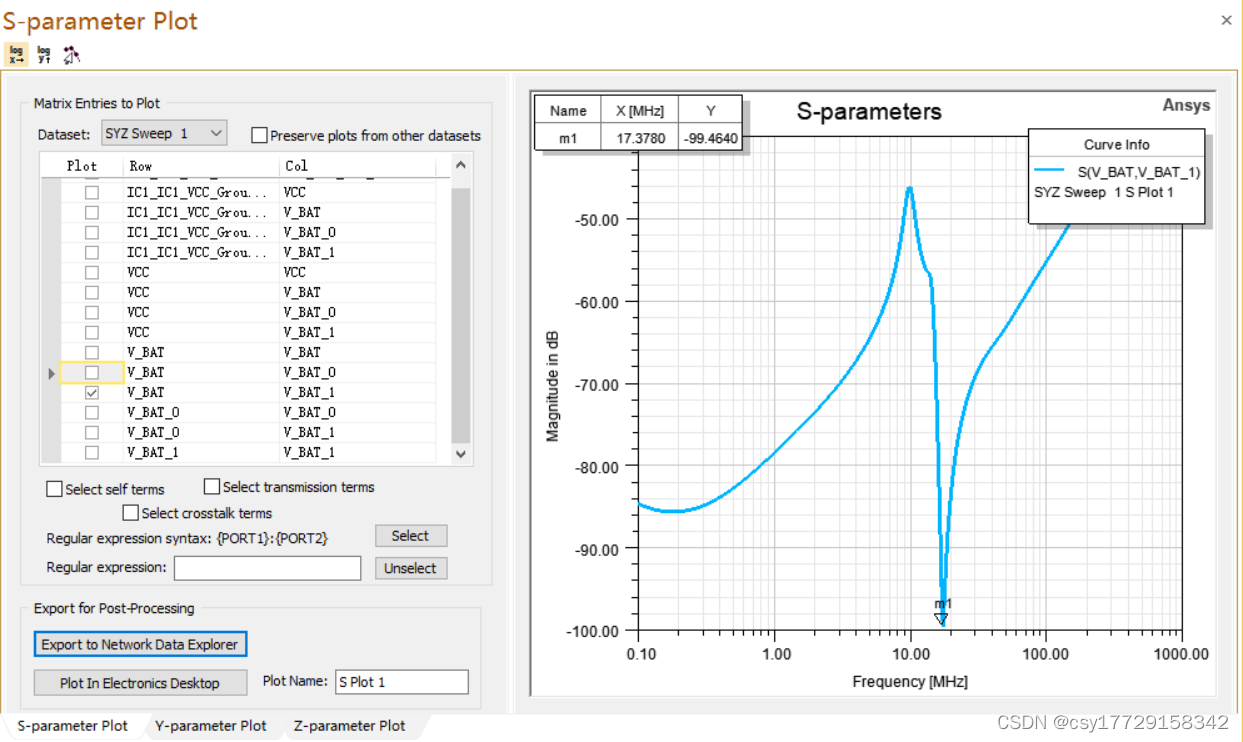

仿真结束后，弹出Ansoft SIwave Reporter，如下图所示，从Results 中选择S-Parameters，曲线如图所示。S的极点即为平面谐振点，10.76MHz 的谐振模式。

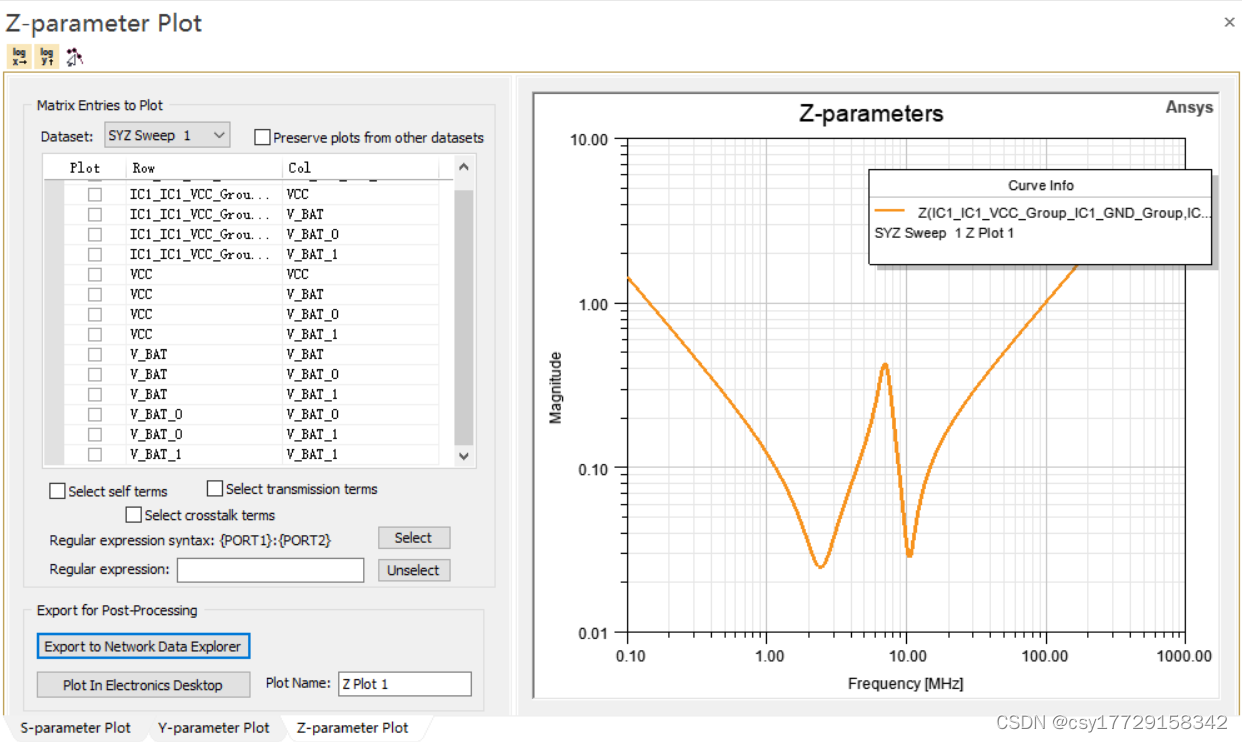

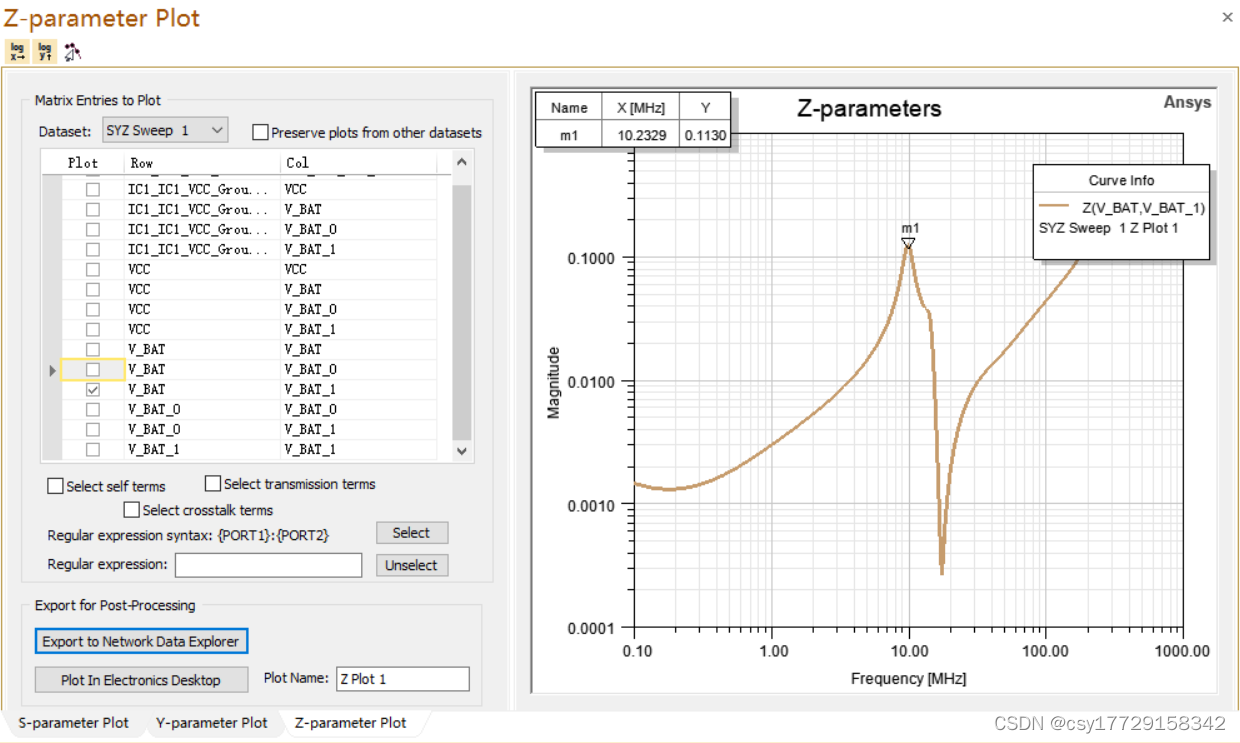

从Results 中选择Z-Parameters 曲线，如下图所示。从图中可以看出，10.76MHz 处的阻抗较高。
- 选取退耦电容并添加
根据谐振频率点， F=1/(2Π*（LC）1/2) 从大厂的电容模型中，选择合适的退耦电容。

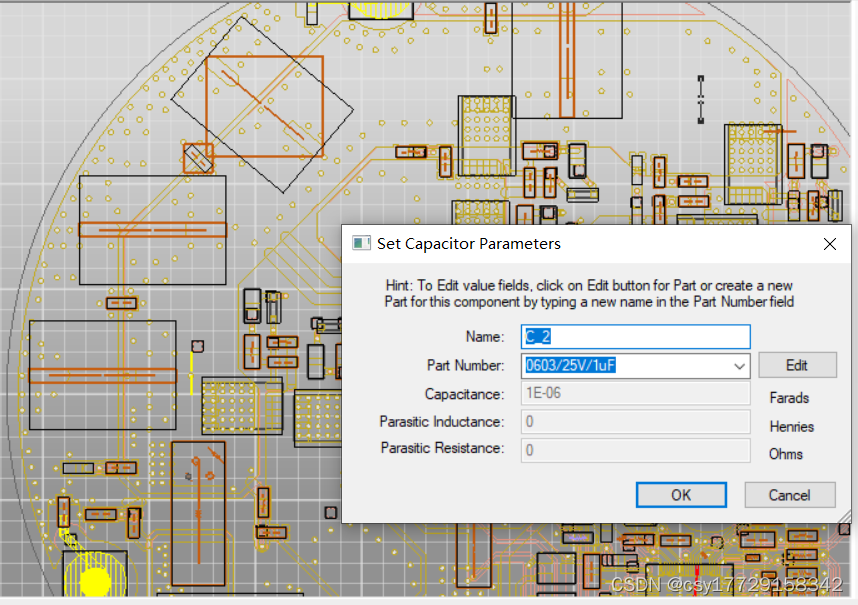

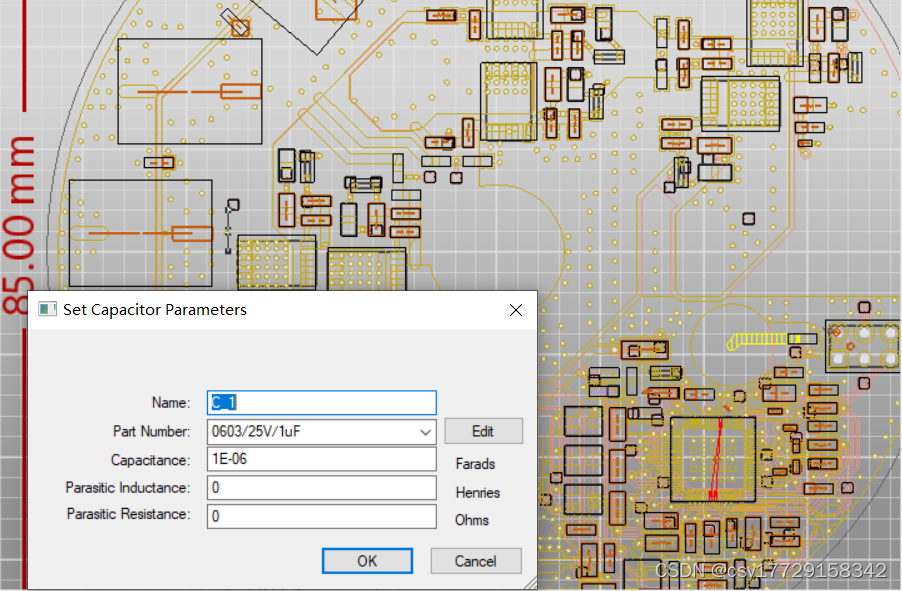

在相应区域的GND 和Vbat 之间添加两个1uF 的电容，如图所示：

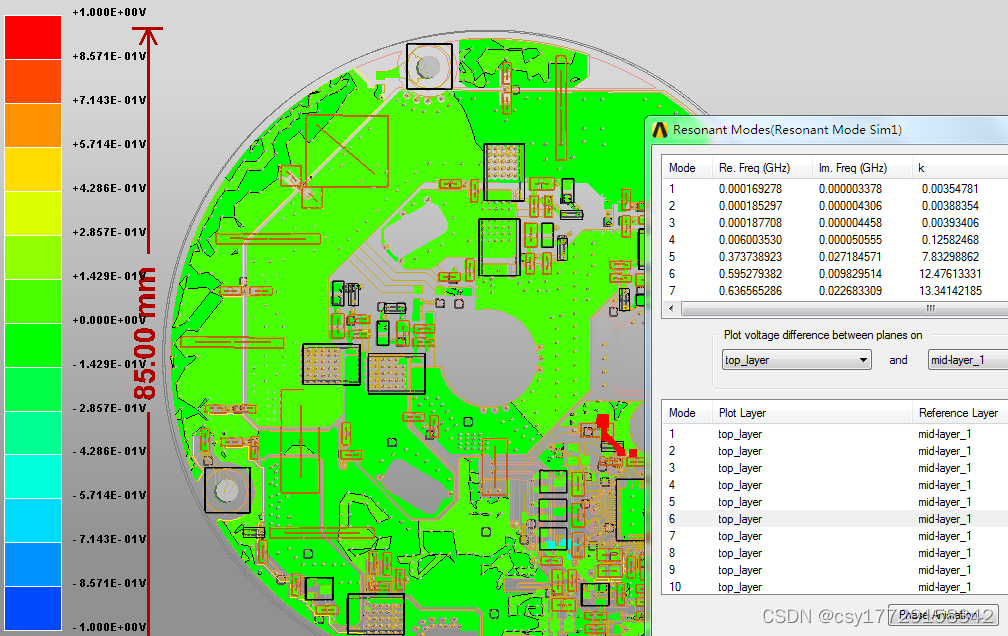

再运行谐振模式分析，其结果如下图所示：在模式6谐振点消失了。其余谐振点的情况，可以参照以上方法进行处理。
再运行S参数分析，两次结果的对比，加入退耦电容之后的S参数曲线较为平缓，在10.67MHz 的极点也消失了；同理也可查看Z参数曲线。
