一、提要：

        Halcon的基本概念是【图像，区域，轮廓线】，初学者务必要搞清三者区别和联系。以下介绍如何将一个图像的区域截取出来，保存成另外的图像。本文用来加强概念，并用以下案例去理解概念的用途。

二、【图像，区域，轮廓线】概念是

        何为图像？就是以一个矩阵模式，存储的矩形块，块内每一点都有一个灰度值。

        何为区域？区域类似于mask，是个二值化的结构，也就是说，区域没有灰度的概念，只有1和0，表示“有用”像素点和“没用”像素点，实际当中，区域只包含“有用”像素的坐标，用get_region_points函数获取这些坐标，用get_gray_value获取这些点对应的灰度。区域是个坐标集合，它对应了任意对象的形状范围，并以（row，column）的表格形式存在。根据区域提供的坐标线索，可以提取出图像中的像素。

        何为轮廓线？轮廓线也是一个集合，是区域对应的最外边界的点的集合，也以（row，column）的表格形式存在。

以上所述，大家要注意“图像、区域、轮廓”的数据结构不同，所起的作用也不同，通常，可以相互转化，就是说，通过区域，得到对应的图像，或反之。

三、示范代码

好了，阅读下列示范代码：

read_image(Image,'monkey')
draw_ellipse(3600,Row,Column,Phi,Radius1,Radius2)
gen_ellipse(Ellipse,Row,Column,Phi,Radius1,Radius2)
reduce_domain(Image,Ellipse,GrayEllipse)
crop_domain(GrayEllipse, Image2)
write_image(Image2, 'bmp', 0, 'e:/monk01.bmp')

以上代码中：1）Image是个图像 2）draw_ellipse是手工在窗口（3600）上画一个椭圆，并自动得到椭圆的中心，扇角度，长短轴。 3）gen_ellipse是正式将所画椭圆转化成一个区域  4）reduce_domain是通过椭圆区域的mask获取图像对应位置的子图像，输出一个GrayEllipse是从Image抠出来的椭圆图像区域。4）crop_domain(GrayEllipse, Image2)将该区域的图像转化成矩形图像，可以存盘。

draw_ellipse(3600,Row,Column,Phi,Radius1,Radius2)
gen_ellipse(Ellipse,Row,Column,Phi,Radius1,Radius2)

      以上是一对配合函数，表明先画一个椭圆，然后再生成此椭圆对应的区域。类似的语句是：

draw_ellipse(3600,Row,Column,Phi,Radius1,Radius2)
gen_ellipse_contour_xld(ContEllipse, Row, Column, Phi, Radius1, Radius2, rad(0), rad(260), 'positive', 1.5)

      以上也是一对函数，即先画一个椭圆，然后再生成此椭圆所引生出的轮廓线。

reduce_domain(Image,Ellipse,GrayEllipse)

     既然Ellipse是个区域Mask，就能同图像做交集用算，用reduce_domain这样的语句，操作后，结果是个图像和区域的混合体。

crop_domain(GrayEllipse, ImagePart1)
write_image(ImagePart1, 'bmp', 0, 'e:/monk01.bmp')

将图像和区域的混合体中区域部分截取出来存盘。

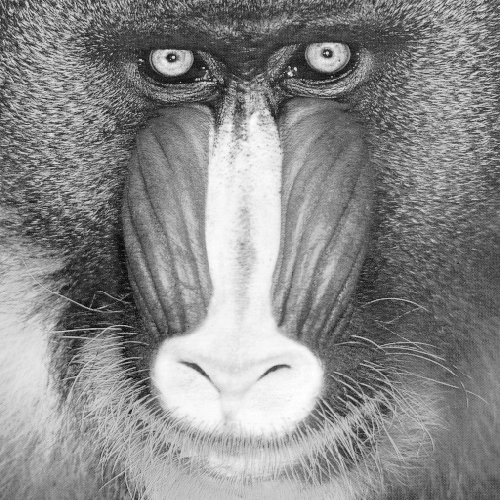

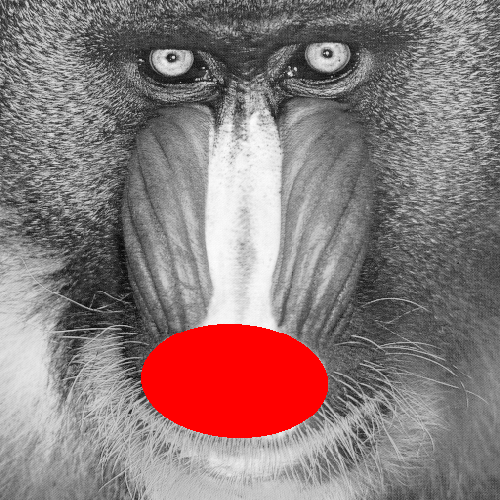

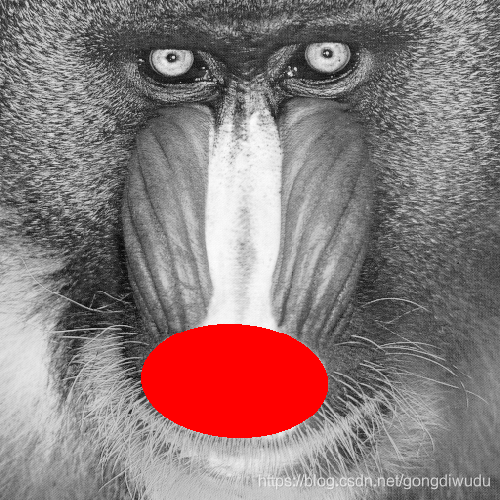

实验结果：分别是 原图，区域定义（红），抠出的可存盘的结果图（最右）。

四、练习题

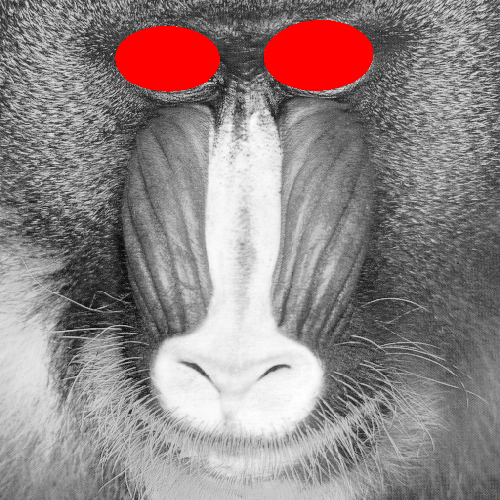

假如我们要将猴子的两个眼睛挖出来，存到一个文件；对于两个不连通的区域，如何进行处理？答案如下：

以上习题告诉大家，区域可能不联通。如眼睛，虽然两只，但按照一个区域处理（union2(Ellipse1, Ellipse2, RegionUnion)语句）

read_image(Image,'monkey')
draw_ellipse(3600,Row,Column,Phi,Radius1,Radius2)
gen_ellipse(Ellipse1,Row,Column,Phi,Radius1,Radius2)
draw_ellipse(3600,Row1,Column1,Phi,Radius3,Radius4)
gen_ellipse(Ellipse2,Row1,Column1,Phi,Radius3,Radius4)
union2(Ellipse1, Ellipse2, RegionUnion)
reduce_domain(Image,RegionUnion,GrayEllipse)
crop_domain(GrayEllipse, ImagePart1)
write_image(ImagePart1, 'bmp', 0, 'e:/monk02.bmp')

五、结果图
