Ⅰ 端口映射原理

Ⅱ 端口映射配置

Ⅰ 端口映射原理

功能原理

备注：全映射的实现原理与端口映射一样，端口映射是将某个端口映射出来，而全映射是将所有端口均映射到公网IP上。

数据从NGFW通过时的处理流程：

入接口收到数据包--新建流表或匹配流表--匹配目的NAT--查路由表--匹配安全策略--数据向出口转发--匹配源NAT--出接口转发数据包。

源NAT转换通俗地讲即将源地址转换为另一个地址，目的地址不变。局域网的私网地址需要将源地址转换为公网地址才能访问外网。

目的NAT转换通俗地讲即将目的地址转换为另一个地址，源地址不变。公网地址访问私网地址的服务器首先是将数据发给服务器所在的局域网的公网地址，

再由设备将目的地址转换为服务器地址。

1、外网地址192.168.33.177访问服务器192.168.3.1的过程为：

a、外网访问服务器的源IP为192.168.33.177，目的地址为192.168.33.229，目的端口为9999，经过NGFW的目的NAT转换，将目的IP转换为192.168.3.1，目的端口转换为80。

b、服务器回应时源IP为192.168.3.1，源端口为80，目的地址为192.168.33.177，匹配刚才目的NAT转换所建的流表将源IP地址转换为192.168.33.229，源端口转换为9999.

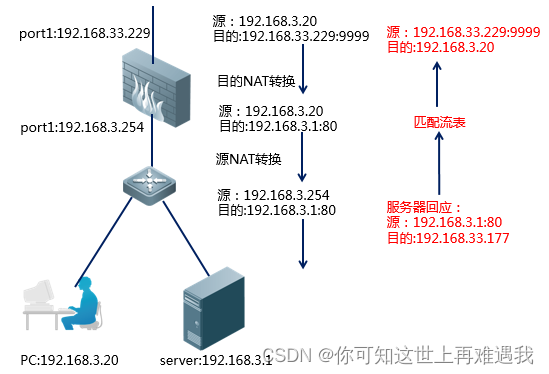

2、内网用户192.168.3.20通过公网地址192.168.33.229访问服务器的数据过程需保证来回路径一致，所以需要配置源NAT转换也需要配置目的NAT转换：

a、内网PC发出的源IP为192.168.3.20，目的IP为192.168.33.229，数据到NGFW后，将源IP转换为内网口IP地址192.168.3.254，目的IP转换为192.168.3.1，（注意目的端口也由9999变为80）.

b、服务器收到数据后回应的源IP为192.168.3.1，目的IP为192.168.3.254，数据到NGFW后，匹配刚才源NAT转换和目的NAT转换的流表，将192.168.3.1变为192.168.33.229，192.168.3.254变为192.168.3.20，则此时源IP地址变为192.168.33.229（注意源端口也由80变为9999），目的IP地址变为192.168.3.20，发送给内网PC。

Ⅱ 端口映射配置

一、组网需求

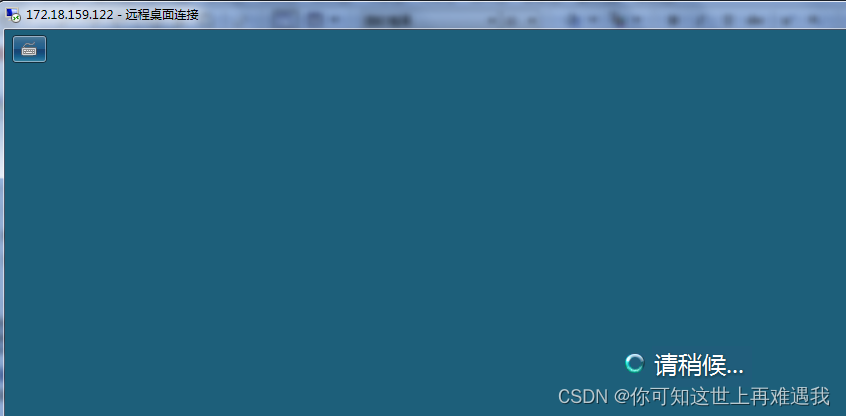

如下图所示，用户已完成了防火墙基础配置，现在需要将内网的一台web服务器（192.168.1.2）需要端口映射到外网口的地址（172.18.159.122），让外网的用户能远程桌面到此服务器。

同时内网用户也可以用公网地址访问服务器。

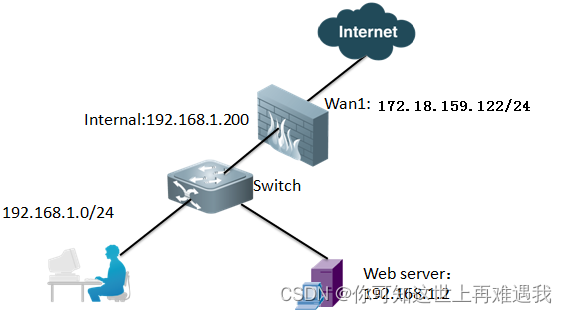

二、网络拓扑

三、配置要点

1、基础上网配置

2、配置虚拟ip（DNAT）

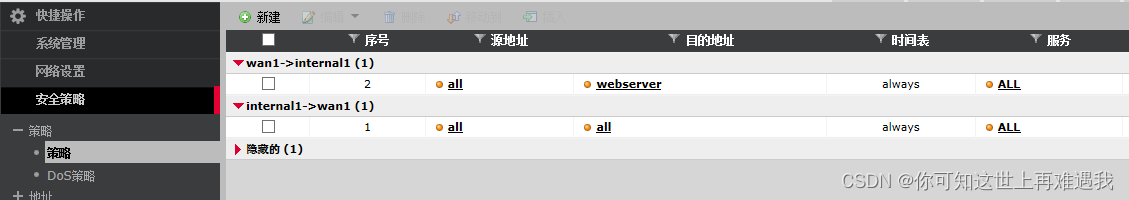

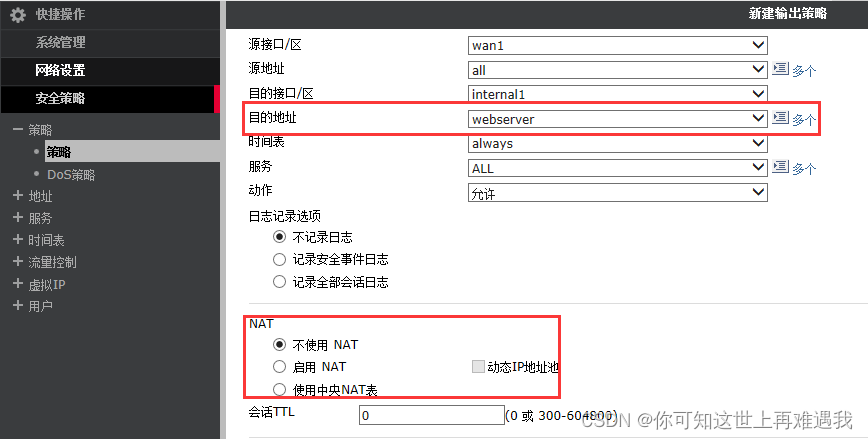

3、配置安全策略

四、操作步骤

1、基础上网配置

配置详细过程请参照 “路由模式典型功能--单线上网--静态地址线路上网配置“一节：

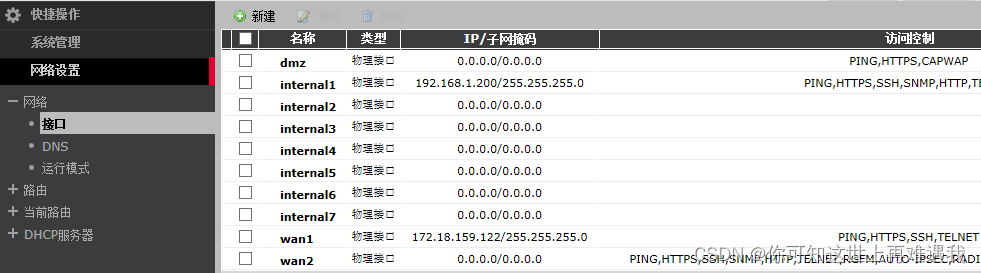

接口IP配置如下：

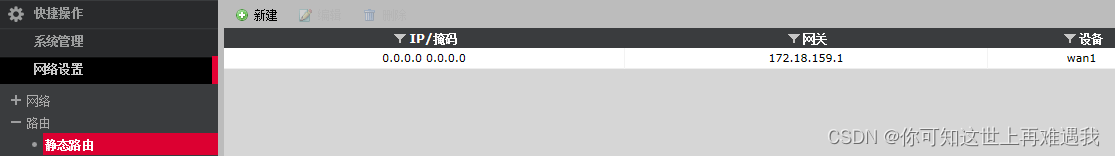

路由配置如下：

2、配置虚拟IP（DNAT）

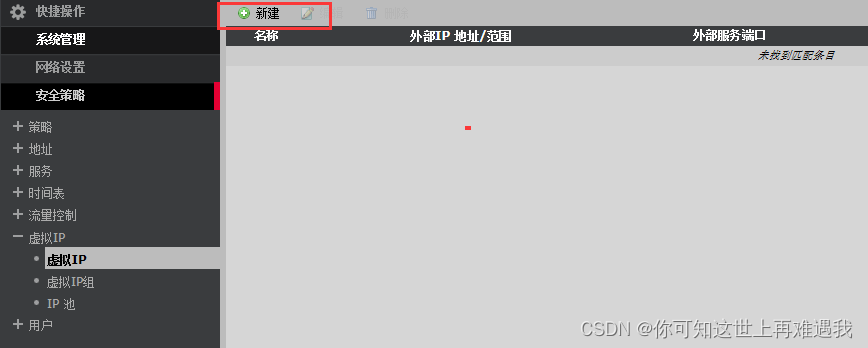

进入菜单：安全策略--虚拟IP，点击“新建”：

配置虚拟IP：名称为webserver，用于wan1口

重要说明：

外部端口必须选择映射的外网接口，否者导致端口映射无法正常访问。例如本案例外网口是WAN1。
外网口拨号线时，外部的IP地址范围写全0【0.0.0.0-0.0.0.0】，外部接口务必要选择正确对应的拨号接口

3、"外部的ip地址或范围"和"映射的IP地址或范围"数量是对应，一对一映射，起始框和结束框都得填写，映射ip只需要填写第一个框，后面框会根据数量对应关系自动填写。比如202.1.1.3-202.1.1.10，内部映射起始IP是192.168.1.2，结束ip必须是192.168.1.9（自动填写），对应映射关系也是对应的，202.1.1.3对应192.168.1.2；202.1.14对应该192.168.1.3，依此类推。

如果是单个地址的映射起始地址填写一样即可。

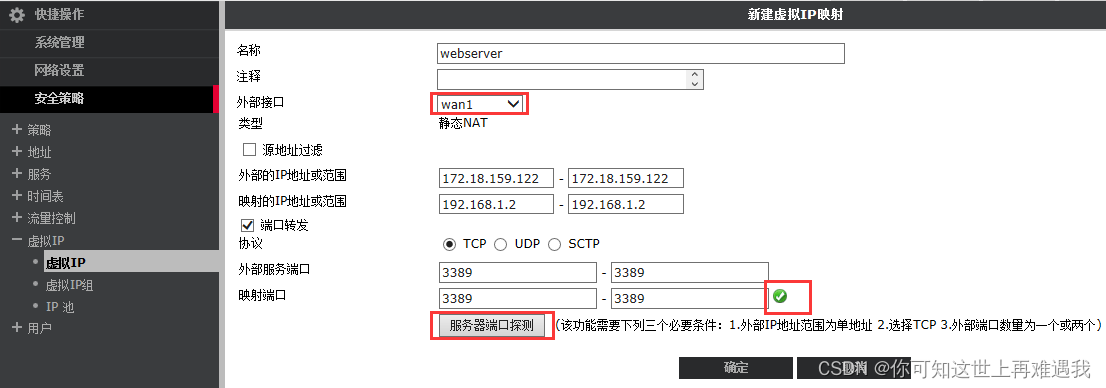

4、新版本【V5.2-R5.14.9600.P6】之后新增内网服务器TCP端口探测功能，配置虚拟ip时可先探测内网映射的服务器是否开启，绿色打勾则开启，灰色色打叉则关闭，仅支持TCP端口探测。如下图：
