MicroPython是为了在嵌入式系统中运行Python 3编程语言而设计的轻量级版本解释器。与常规Python相比，MicroPython解释器体积小(仅100KB左右)，通过编译成二进制Executable文件运行，执行效率较高。它使用了轻量级的垃圾回收机制并移除了大部分Python标准库，以适应资源限制的微控制器。
MicroPython主要特点包括:
1、语法和功能与标准Python兼容,易学易用。支持Python大多数核心语法。
2、对硬件直接访问和控制,像Arduino一样控制GPIO、I2C、SPI等。
3、强大的模块系统,提供文件系统、网络、图形界面等功能。
4、支持交叉编译生成高效的原生代码,速度比解释器快10-100倍。
5、代码量少,内存占用小,适合运行在MCU和内存小的开发板上。
6、开源许可,免费使用。Shell交互环境为开发测试提供便利。
7、内置I/O驱动支持大量微控制器平台，如ESP8266、ESP32、STM32、micro:bit、掌控板和PyBoard等。有活跃的社区。
MicroPython的应用场景包括:
1、为嵌入式产品快速构建原型和用户交互。
2、制作一些小型的可 programmable 硬件项目。
3、作为教育工具,帮助初学者学习Python和物联网编程。
4、构建智能设备固件,实现高级控制和云连接。
5、各种微控制器应用如物联网、嵌入式智能、机器人等。
使用MicroPython需要注意:
1、内存和Flash空间有限。
2、解释执行效率不如C语言。
3、部分库函数与标准版有差异。
4、针对平台优化语法,订正与标准Python的差异。
5、合理使用内存资源,避免频繁分配大内存块。
6、利用原生代码提升速度关键部位的性能。
7、适当使用抽象来封装底层硬件操作。
总体来说,MicroPython让Python进入了微控制器领域，是一项重要的创新，既降低了编程门槛，又提供了良好的硬件控制能力。非常适合各类物联网和智能硬件的开发。

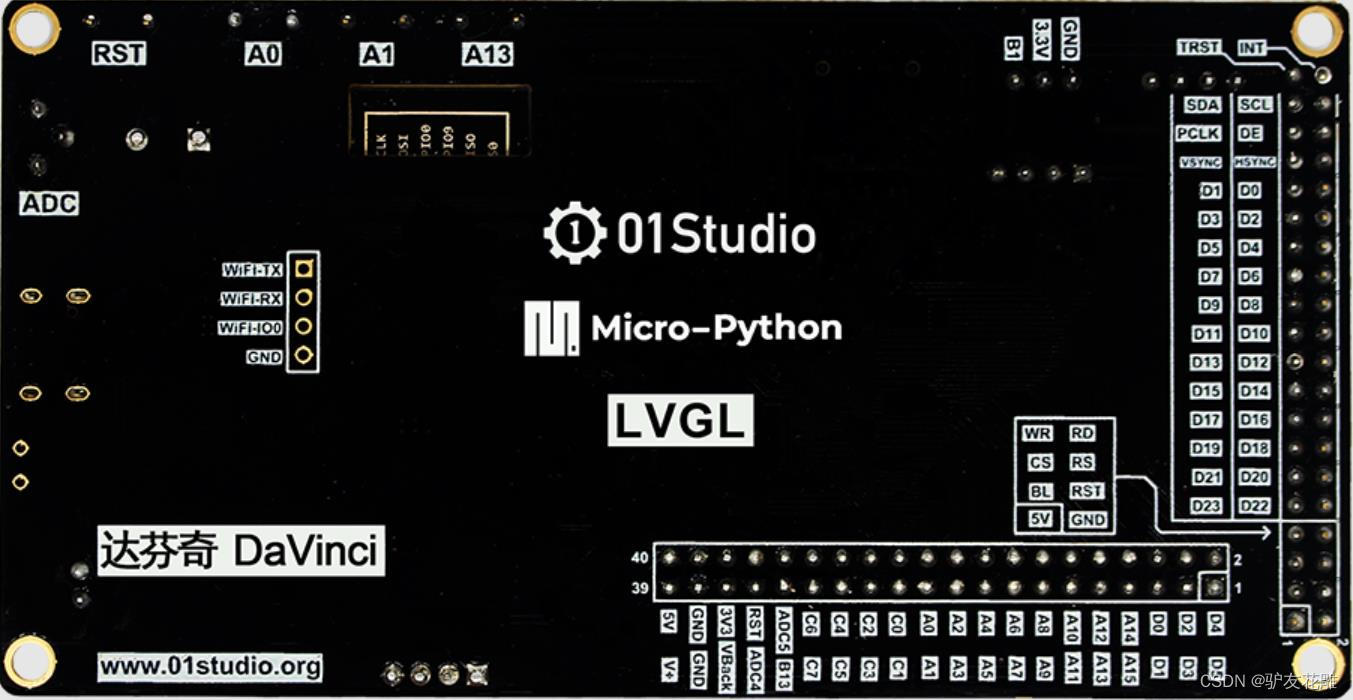

达芬奇 TKM32F499是一款基于ARM Cortex-M4内核的微控制器，以下是其主要的参考技术参数：
1、内核和性能：
内核: ARM Cortex-M4
最高主频: 240 MHz
性能: 225 DMIPS / 608 CoreMark
2、存储器：
Flash存储器: 1 MB
RAM: 192 KB
存储器接口: 支持外部存储器扩展（例如，SD卡，NOR Flash等）
3、外设接口：
通用IO口（GPIO）: 支持多达 101 个GPIO引脚，可用于数字输入/输出、中断等。
串行通信接口: 包括多个UART、SPI、I2C接口，用于与外部设备进行通信。
USB接口: 支持USB 2.0 FS（全速）。
定时器: 包括多个定时器/计数器，可用于定时、脉冲宽度调制（PWM）等应用。
ADC和DAC: 内置多个模数转换器（ADC）和数模转换器（DAC），用于模拟信号的采集和输出。
LCD控制器: 支持液晶显示器（LCD）的控制和驱动。
触摸控制器: 支持电容式触摸屏的控制和输入。
SD卡控制器: 支持SD卡的读写操作。
Ethernet控制器: 支持以太网通信。
4、电源管理：
电源供应: 支持广泛的电源电压范围，包括 3.0V 至 3.6V 的工作电压。
低功耗模式: 支持多种低功耗模式，以最小化功耗。
5、安全性：
安全特性: 支持硬件加密和解密、随机数生成器等安全功能，保护系统的数据和通信安全。
6、开发工具支持：
开发环境: 支持常见的开发环境，如Keil MDK、IAR Embedded Workbench等。
调试接口: 支持标准的SWD（Serial Wire Debug）调试接口。
MicroPython的达芬奇TKM32F499具有ADC（模数转换）功能，下面将以专业的视角为您详细解释其主要特点、应用场景以及需要注意的事项。
主要特点：
多通道支持：达芬奇TKM32F499的ADC模块支持多个模拟输入通道，可以同时采集多个信号。每个通道都有独立的转换器和配置寄存器，可以进行个性化的设置。
高分辨率和精确度：该微控制器的ADC模块具有高分辨率和较高的精确度。可以根据需求选择不同的转换精度，并通过校准和校准系数的调整来提高转换的准确性。
多种转换模式：达芬奇TKM32F499的ADC模块支持多种转换模式，包括单次转换、连续转换和扫描转换等。可以根据应用的需求选择不同的模式，并通过配置寄存器进行相应的设置。
中断触发功能：ADC模块可以与中断功能结合使用，当转换完成时，可以触发中断请求。这可以用于实现转换结果的及时处理和相应的反馈。
应用场景：
传感器数据采集：达芬奇TKM32F499的ADC模块常用于传感器数据采集。通过将传感器输出连接到ADC输入通道，可以将模拟信号转换为数字数据，以供后续处理和分析。
电池电压监测：ADC模块可以用于监测电池电压。通过将电池电压连接到ADC输入通道，可以实时测量电池的电压，并进行电池状态的监测和电量的估算。
环境监测：ADC模块可以用于环境监测应用，如温度、湿度和光照等参数的监测。通过连接相应的传感器和ADC输入通道，可以实时采集环境参数，并进行相应的控制和反馈。
需要注意的事项：
参考电压设置：在使用ADC模块之前，需要正确设置参考电压。参考电压的准确性对于ADC转换的精确性至关重要，需要注意参考电压的稳定和校准。
采样速率和转换时间：在进行ADC转换时，需要根据应用的需求设置适当的采样速率和转换时间。过高的采样速率可能导致精度下降，而过长的转换时间可能影响系统的响应速度。
电源和地线的干扰：ADC模块对电源和地线的干扰较为敏感，需要注意电源和地线的稳定性和滤波。可以通过合适的电源和地线布局以及滤波电路来减小干扰对ADC转换的影响。
综上所述，MicroPython的达芬奇TKM32F499的ADC模块具有多通道支持、高分辨率和精确度、多种转换模式以及中断触发功能。它适用于传感器数据采集、电池电压监测和环境监测等应用。在使用ADC模块时需要注意参考电压设置、采样速率和转换时间的选择，以及电源和地线的干扰问题。
案例1：读取电压值
from machine import ADC
adc = ADC(0)
adc.atten(ADC.ATTN_11DB)
print(adc.read()) # 读取PA0电压值
要点: 初始化ADC通道0,设置增益,读取电压值。
案例2：温度采集
from machine import ADC,Pin
import time
adc = ADC(1)
thermistor = Pin('PA1')
while True:
adc.atten(ADC.ATTN_11DB)
value = adc.read()
temp = calculate_temp(value)
print(temp)
time.sleep(1)
要点: 通过热敏电阻温度采集。
案例3：PWM输出
from machine import ADC, Pin, PWM
pwm = PWM(Pin('PA8'))
pwm.freq(500)
adc = ADC(0)
while True:
pwm.duty_u16(adc.read()>>2)
要点: 根据ADC值输出PWM占空比。
案例4：使用MicroPython控制达芬奇 TKM32F499ADC的ADC引脚
from machine import Pin, Timer
import time
import dht
# 初始化ADC接口和温度传感器
adc = Pin(10)
dht_sensor = dht.DHT11(Pin(11))
while True:
# 读取温度传感器数据
humidity, temperature = dht_sensor.read()
# 如果读取成功，打印温度和湿度值
if humidity is not None and temperature is not None:
print("温度：{:.1f}℃，湿度：{:.1f}%".format(temperature, humidity))
else:
print("无法读取温度传感器数据")
# 延时1秒后继续循环
time.sleep(1)
要点解读：
导入所需的库和模块。
初始化ADC接口和温度传感器。
在循环中，首先读取温度传感器数据。
如果读取成功，打印温度和湿度值；否则，打印无法读取温度传感器数据的提示信息。
延时1秒后继续循环。
案例5：读取 ADC 通道
在达芬奇 TKM32F499ADC 中，ADC（模数转换器）用于将模拟信号转换为数字信号。我们可以使用 MicroPython 的 machine 库来读取 ADC 通道的值。以下是一个简单的例子，它读取了 ADC1 通道的值并将其打印出来：
from machine import ADC
adc = ADC(0) # 初始化 ADC，通道 0
adc.atten(ADC.ATTN_11DB) # 设置 ADC 的增益为 11dB
while True:
val = adc.read() # 读取 ADC 的值
print(val) # 打印 ADC 的值
delay(1000) # 延迟 1 秒
案例6：ADC 通道的滤波
在实际应用中，我们可能需要对 ADC 通道的值进行滤波以减少噪声。一个简单的滤波方法是使用平均滤波器。以下是一个使用了平均滤波器的例子：
from machine import ADC
import utime
adc = ADC(0) # 初始化 ADC，通道 0
adc.atten(ADC.ATTN_11DB) # 设置 ADC 的增益为 11dB
filter_buffer = [0] * 10 # 滤波缓冲区，大小为 10
filter_sum = sum(filter_buffer) # 初始总和为 0
while True:
val = adc.read() # 读取 ADC 的值
filter_buffer[utime.ticks_mod(4)] = val # 将值添加到缓冲区的四个位置之一
filter_sum = filter_sum - filter_buffer[utime.ticks_div(4)] + filter_buffer[utime.ticks_mod(4)] # 从总和中移除旧的值并添加新的值
print(filter_sum / 4 # 打印滤波后的值
delay(1000) # 延迟 1 秒
这个例子使用了平均滤波器，它是一个简单的滤波器类型。但是，对于更复杂的信号处理任务，可能需要使用更复杂的滤波器技术，例如卡尔曼滤波器或最小均方滤波器等。
案例7：ADC 的触发和中断
达芬奇 TKM32F499ADC 支持触发和中断功能，这可以在特定的模拟信号条件下触发读取 ADC 的操作，或者在读取 ADC 后产生中断。这些功能可以用于更复杂的信号采集任务。以下是一个使用了触发和中断的例子：
from machine import ADC, Signal, interrupt_main
import utime
adc = ADC(0) # 初始化 ADC，通道 0
adc.atten(ADC.ATTN_11DB) # 设置 ADC 的增益为 11dB
trigger = Signal(Pin(PA, Pin.IN), Pin.IRQ_RISING) # 设置触发信号，上升沿触发
adc_trigger = Signal(Pin(PB, Pin.IN), Pin.IRQ_RISING) # 设置 ADC 的触发信号，上升沿触发
def adc_isr():
global adc_value
adc_value = adc.read() # 在中断服务程序中读取 ADC 的值
print("ADC value in ISR: %d" % adc_value) # 在中断服务程序中打印 ADC 的值
trigger.clear() # 清除触发信号以防止重复触发
adc_trigger.clear() # 清除 ADC 的触发信号以防止重复触发
interrupt_main() # 重置中断标志以允许新的中断
utime.sleep(1) # 等待一段时间以确保初始化正确
trigger.irq(handler=adc_isr, trigger=Pin.IRQ_RISING) # 设置触发信号的中断处理程序，上升沿触发
adc_trigger.irq(handler=adc_isr, trigger=Pin.IRQ_RISING) # 设置 ADC 的触发信号的中
案例8：读取ADC值
from machine import ADC
# 创建ADC对象
adc = ADC()
# 将引脚P0配置为ADC通道
adc_pin = adc.channel(pin='P0')
# 读取ADC值
adc_value = adc_pin()
print("ADC value: {}".format(adc_value))
要点解读：
使用machine.ADC类创建ADC对象。
使用adc.channel方法将指定的引脚配置为ADC通道。
adc_pin()用于读取ADC通道的值，返回一个介于0和4095之间的整数，代表模拟输入电压的相对大小。
案例9：设置ADC精度和参考电压
from machine import ADC
# 创建ADC对象，设置精度为12位
adc = ADC(bits=12)
# 设置ADC参考电压为3.3V
adc.vref(3.3)
# 将引脚P1配置为ADC通道
adc_pin = adc.channel(pin='P1')
# 读取ADC值
adc_value = adc_pin()
print("ADC value: {}".format(adc_value))
要点解读：
使用machine.ADC类创建ADC对象，并通过bits参数设置精度为12位。
使用adc.vref方法设置ADC的参考电压，例如将参考电压设置为3.3V。
adc_pin()用于读取ADC通道的值，返回一个介于0和4095之间的整数，代表模拟输入电压的相对大小。
案例10：连续读取ADC值
from machine import ADC
import utime
# 创建ADC对象
adc = ADC()
# 将引脚P2配置为ADC通道
adc_pin = adc.channel(pin='P2')
# 连续读取ADC值
while True:
adc_value = adc_pin()
print("ADC value: {}".format(adc_value))
utime.sleep(1)
要点解读：
使用machine.ADC类创建ADC对象。
使用adc.channel方法将指定的引脚配置为ADC通道。
在循环中连续读取ADC通道的值，并使用utime.sleep方法设置读取的时间间隔。
以上代码示例展示了在达芬奇TKM32F499上使用MicroPython进行ADC（模数转换）的实际应用。您可以根据需求和实际情况，使用这些示例代码作为起点进行修改和扩展。请注意，具体的引脚配置和精度设置可能会因硬件的不同而有所变化，请参考您的硬件文档以及MicroPython的文档以获取更详细的信息。
请注意，以上案例只是为了拓展思路，可能存在错误或不适用的情况。不同的硬件平台、使用场景和MicroPython版本可能会导致不同的使用方法。在实际编程中，您需要根据您的硬件配置和具体需求进行调整，并进行多次实际测试。需要正确连接硬件并了解所使用的传感器和设备的规范和特性非常重要。对于涉及到硬件操作的代码，请确保在使用之前充分了解和确认所使用的引脚和电平等参数的正确性和安全性。
