01. PWR简介
•PWR（Power Control）电源控制
•PWR负责管理STM32内部的电源供电部分，可以实现可编程电压监测器和低功耗模式的功能
•可编程电压监测器（PVD）可以监控VDD电源电压，当VDD下降到PVD阀值以下或上升到PVD阀值之上时，PVD会触发中断，用于执行紧急关闭任务
•低功耗模式包括睡眠模式（Sleep）、停机模式（Stop）和待机模式（Standby），可在系统空闲时，降低STM32的功耗，延长设备使用时间
02. 电源框图
03. 上电复位和掉电复位
STM32内部有一个完整的上电复位(POR)和掉电复位(PDR)电路，当供电电压达到2V时系统既能正常工作。
当V DD /V DDA 低于指定的限位电压V POR /V PDR 时，系统保持为复位状态，而无需外部复位电路。关于上电复位和掉电复位的细节请参考数据手册的电气特性部分。
04. 可编程电压监测器
用户可以利用PVD对V DD 电压与电源控制寄存器(PWR_CR)中的PLS[2:0]位进行比较来监控电源，这几位选择监控电压的阀值。
通过设置PVDE位来使能PVD。
电源控制/状态寄存器(PWR_CSR)中的PVDO标志用来表明V DD 是高于还是低于PVD的电压阀值。该事件在内部连接到外部中断的第16线，如果该中断在外部中断寄存器中是使能的，该事件就会产生中断。当V DD 下降到PVD阀值以下和(或)当V DD 上升到PVD阀值之上时，根据外部中断第16线的上升/下降边沿触发设置，就会产生PVD中断。例如，这一特性可用于用于执行紧急关闭任务。

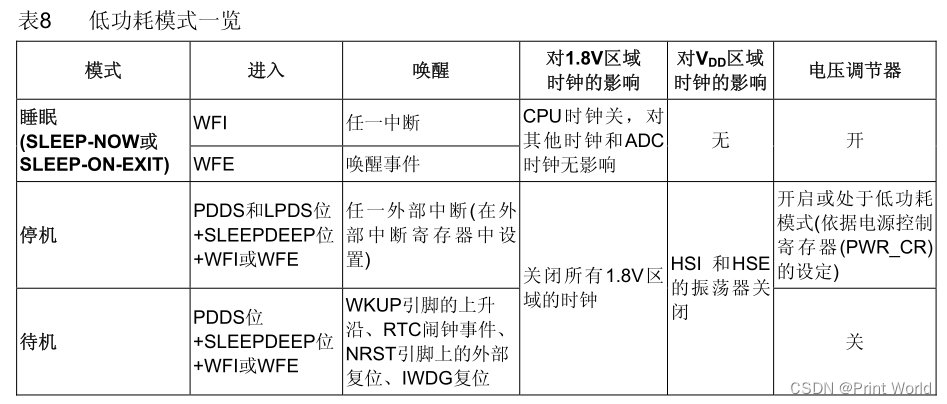

05. 低功耗模式
在系统或电源复位以后，微控制器处于运行状态。当CPU不需继续运行时，可以利用多种低功耗模式来节省功耗，例如等待某个外部事件时。用户需要根据最低电源消耗、最快速启动时间和可用的唤醒源等条件，选定一个最佳的低功耗模式。
STM32F10xxx有三种低功耗模式：
● 睡眠模式(Cortex™-M3内核停止，所有外设包括Cortex-M3核心的外设，如NVIC、系统时钟(SysTick)等仍在运行)
● 停止模式(所有的时钟都已停止)
● 待机模式(1.8V电源关闭)此外，在运行模式下，可以通过以下方式中的一种降低功耗：
● 降低系统时钟
● 关闭APB和AHB总线上未被使用的外设时钟。
06. 模式选择
执行WFI（Wait For Interrupt）或者WFE（Wait For Event）指令后，STM32进入低功耗模式
07. 睡眠模式
•执行完WFI/WFE指令后，STM32进入睡眠模式，程序暂停运行，唤醒后程序从暂停的地方继续运行
•SLEEPONEXIT位决定STM32执行完WFI或WFE后，是立刻进入睡眠，还是等STM32从最低优先级的中断处理程序中退出时进入睡眠
•在睡眠模式下，所有的I/O引脚都保持它们在运行模式时的状态
•WFI指令进入睡眠模式，可被任意一个NVIC响应的中断唤醒
•WFE指令进入睡眠模式，可被唤醒事件唤醒
08. 停止模式
•执行完WFI/WFE指令后，STM32进入停止模式，程序暂停运行，唤醒后程序从暂停的地方继续运行
•1.8V供电区域的所有时钟都被停止，PLL、HSI和HSE被禁止，SRAM和寄存器内容被保留下来
•在停止模式下，所有的I/O引脚都保持它们在运行模式时的状态
•当一个中断或唤醒事件导致退出停止模式时，HSI被选为系统时钟
•当电压调节器处于低功耗模式下，系统从停止模式退出时，会有一段额外的启动延时
•WFI指令进入停止模式，可被任意一个EXTI中断唤醒
•WFE指令进入停止模式，可被任意一个EXTI事件唤醒
09. 待机模式
•执行完WFI/WFE指令后，STM32进入待机模式，唤醒后程序从头开始运行
•整个1.8V供电区域被断电，PLL、HSI和HSE也被断电，SRAM和寄存器内容丢失，只有备份的寄存器和待机电路维持供电
•在待机模式下，所有的I/O引脚变为高阻态（浮空输入）
•WKUP引脚的上升沿、RTC闹钟事件的上升沿、NRST引脚上外部复位、IWDG复位退出待机模式
