Vue2，实现电子签名（web、移动端）功能

一、简述

现如今，电子签名与手写签名一样具有法律效应。越来越多的项目开发中会有电子签名的需求，自己最近的项目也会频繁出现该需求。一般开发时会用到现有的npm依赖包vue-signature-pad，但是自己所处的开发环境不能连接外网，所以打算自己研究和总结实现电子签名功能。

实现电子签名功能，需要用到html5中一个重要级别的辅助标签——canvas。

二、canvas介绍

什么是canvas？

HTML5的<canvas>用于图形的绘制。它只是一个图形容器，不提供任何绘制对象的信息。画布的内容并不像html那样具有语义并能暴露出来。

它的图形绘制，通常是使用javascript来完成的，可以通过多种方法来绘制路径、盒、圆、字符以及添加图像等。

如何实现canvas

创建canvas元素
获取canvas元素
创建context对象

Vue2（2.6.11）

<template>
	<div class="ml_sign">
        <!-- 创建canvas元素（标签） -->
        <canvas ref="signature" id="signature"></canvas>
    </div>
</template>

<script>
export default {
    name: 'Signatrue',
    data () {
        return {
            ctx: null
        }
    },
    mounted () {
        // 获取canvas实例
        const canvas = this.$refs.signature
        // 创建context对象
        this.ctx = canvas.getContext('2d')
    }
}
</script>

canvas给我们提供了很多的Api，供我们使用。

getContext('2d')对象是内建的HTML5对象，拥有多种绘制路径、矩形、圆形、字符、以及添加图像的方法。

在这里需要先添加两个按钮，分别是取消和保存，后续会用到。

<canvas ref="signature" id="signature"></canvas>
<div class="btn-wrapper">
    <button>取消</button>
    <button>保存</button>
</div>

三、签名实现

实现步骤：

配置基础内容

获取canvas实例

基础内容设置

设备兼容 - 绑定事件

开始绘制

绘制

结束绘制

取消功能/清空画布

保存功能 - 图片显示、本地下载、上传后端存储

1.配置基础内容

定义宽、高、线条颜色、线条宽度等基础内容；

<script>
export default {
    ...,
    data () {
        return {
              canvas: null, // 存储canvas节点
              ctx: null, // 存储canvas的context上下文
              config: {
                width: 400, // 宽度
                height: 200, // 高度
                strokeStyle: 'red', // 线条颜色
                lineWidth: 4, // 线条宽度
                lineCap: 'round', // 设置线条两端圆角
                lineJoin: 'round' // 线条交汇处圆角
              },
              client: {
                offsetX: 0, // 偏移量
                offsetY: 0,
                endX: 0, // 坐标
                endY: 0
              },
              points: [] // 记录坐标 用来判断是否有签名的
        }
    }
}
</script>

2.获取`canvas`实例

<script>
export default {
    ...,
    // 注意：习惯使用created生命周期的童鞋，将无法获取到canvas节点。
    mounted () {
        // 初始化
        this.init()
    },
    methods: {
        // 初始化
        init () {
            const canvas = this.$refs.signature
            // 存储canvas节点
            this.canvas = canvas
            // 创建context对象
            this.ctx = canvas.getContext('2d')
        }
    }
}
</script>

3.基础内容设置

设置canvas的宽、高等基础配置；

注意：这里需要注意的是，canvas的默认宽高是 width: 300 height: 150，若是style设置width和height，可能会出现拉伸问题。所以尽量使用canvas内置属性设置width和height，不然会有bug。

<script>
export default {
    ...,
    methods: {
    	// 初始化
        init () {
              const canvas = this.$refs.signature
              canvas.width = this.config.width // 设置canvas的宽
              canvas.height = this.config.height // 设置canvas的高
              // 设置一个边框
              canvas.style.border = '1px solid #000'

              // 存储canvas节点
              this.canvas = canvas
              // 创建context对象
              this.ctx = canvas.getContext('2d')

              // 设置相应配置
              this.ctx.fillStyle = 'transparent'
              this.ctx.lineWidth = this.config.lineWidth
              this.ctx.strokeStyle = this.config.strokeStyle
              this.ctx.lineCap = this.config.lineCap
              this.ctx.lineJoin = this.config.lineJoin

              // 绘制填充矩形
              this.ctx.fillRect(
                0, // x 轴起始绘制位置
                0, // y 轴起始绘制位置
                this.config.width, // 宽度
                this.config.height // 高度
              )
        }
    }
}
</script>

4.设备兼容 - 绑定事件

定义计算属性，判断是否为移动端；

监听canvas 鼠标/手势按下和鼠标/手势弹起/离开事件；

<script>
export default {
    ...,
    computed: {
    	// 判断是否为移动端
        mobileStatus () {
          return (/Mobile|Android|iPhone/i.test(navigator.userAgent))
        }
	},
    methods: {
        // 初始化
        init () {
              ...

              // 创建鼠标/手势按下监听器
              canvas.addEventListener(this.mobileStatus ? 'touchstart' : 'mousedown', this.startDraw)
              // 创建鼠标/手势 弹起/离开 监听器
              canvas.addEventListener(this.mobileStatus ? 'touchend' : 'mouseup', this.cloaseDraw)
        }
    }
}
</script>

5.开始绘制

鼠标/手势按下后，获取偏移量及坐标并存储；

清除以上一次 beginPath 之后的所有路径，进行绘制；

moveTo设置画线起始点位；

监听鼠标移动或手势移动；

<script>
export default {
    ...,
    methods: {
        // 初始化
        init () { ... },
        // 开始绘制
        startDraw (event) {
              // 获取偏移量及坐标
              const { offsetX, offsetY, pageX, pageY } = this.mobileStatus ? event.changedTouches[0] : event

              // 修改上次的偏移量及坐标
              this.client.offsetX = offsetX
              this.client.offsetY = offsetY
              this.client.endX = pageX
              this.client.endY = pageY

              // 清除以上一次 beginPath 之后的所有路径，进行绘制
              this.ctx.beginPath()
              // 设置画线起始点位
              this.ctx.moveTo(this.client.endX, this.client.endY)
              // 监听 鼠标移动或手势移动
              this.canvas.addEventListener(this.mobileStatus ? 'touchmove' : 'mousemove', this.draw)
        }
    }
}
</script>

6.绘制

获取当前坐标点位；

lineTo根据坐标点位移动添加线条；

stroke绘制；

记录坐标；

<script>
export default {
    ...,
    methods: {
        // 初始化
        init () { ... },
        // 开始绘制
        startDraw () { ... },
        // 绘制
        draw (event) {
              // 获取当前坐标点位
              const { pageX, pageY } = this.mobileStatus ? event.changedTouches[0] : event
              // 修改最后一次绘制的坐标点
              this.client.endX = pageX
              this.client.endY = pageY
              const obj = {
                x: pageX,
                y: pageY
              }

              // 根据坐标点位移动添加线条
              this.ctx.lineTo(pageX, pageY)

              // 绘制
              this.ctx.stroke()

              // 记录坐标
              this.points.push(obj)
        }
    }
}
</script>

7.结束绘制

closePath结束绘制；

移除鼠标移动或手势移动监听器；

<script>
export default {
    ...,
    methods: {
        // 初始化
        init () { ... },
        // 开始绘制
        startDraw () { ... },
        // 绘制
        draw () { ... },
        // 结束绘制
        cloaseDraw () {
              // 结束绘制
              this.ctx.closePath()
              // 移除鼠标移动或手势移动监听器
              this.canvas.removeEventListener('mousemove', this.draw)
        }
    }
}
</script>

8.取消功能/清空画布

绑定取消功能/清空画布事件；

清空当前画布上的所有绘制内容；

清空坐标；

<div class="btn-wrapper">
    <!-- 添加点击事件 -->
    <button @click="clear">取消</button>
    <button>保存</button>
</div>

<script>
export default {
    ...,
    methods: {
        // 初始化
        init () { ... },
        // 开始绘制
        startDraw () { ... },
        // 绘制
        draw () { ... },
        // 结束绘制
        cloaseDraw () { ... },
        // 取消/清空画布
        clear () {
              // 清空当前画布上的所有绘制内容
              this.ctx.clearRect(0, 0, this.config.width, this.config.height)
              // 清空坐标
              this.points = []
        }
    }
}
</script>

9.保存功能 - 图片显示、本地下载、上传后端存储

保存功能做了三个项目业务场景常用的方法，供大家参考或使用

图片显示：将签名转成base64，并放在img路径上，进行签名的图片展示；

本地下载：将签名转成blob流，并下载至本地（默认png格式图片）；

上传后端存储：将签名转成base64，然后将base64转成File文件对象，再上传后端；

基础保存设置

绑定保存事件；

签名判空；

操作事件；

<div class="btn-wrapper">
    <!-- 添加点击事件 -->
    <button @click="clear">取消</button>
    <button @click="save">保存</button>
</div>

<script>
export default {
    ...,
    methods: {
        // 初始化
        init () { ... },
        // 开始绘制
        startDraw () { ... },
        // 绘制
        draw () { ... },
        // 结束绘制
        cloaseDraw () { ... },
        // 取消/清空画布
        clear () { ... },
        // 保存
        save () {
              // 判断至少有20个坐标 才算有签名
              if (this.points.length < 20) {
                alert('签名不能为空!')
                return
              }

              // 操作事件
              ...
        }
    }
}
</script>

显示图片

创建img标签，并绑定路径；

定义操作事件；

将canvas内容转成base64，并赋值img绑定路径；

<template>
	<div class="ml_sign">
        ...
        <!-- 创建img标签, 绑定路径 -->
        <img :src="imgurl">
    </div>
</template>

<script>
export default {
    ...,
    data () {
        ...,
        imgurl: '' // img图片路径
    },
    methods: {
        ...,
        // 保存
        save () {
              // 判断至少有20个坐标 才算有签名
              if (this.points.length < 20) {
                alert('签名不能为空!')
                return
              }

              // 操作事件
              this.dataToImg()
        },
        // img显示签名
        dataToImg () {
          // 转成base64
          const baseFile = this.canvas.toDataURL() // 默认转成png格式的图片编码
          this.imgurl = baseFile
        }
    }
}
</script>

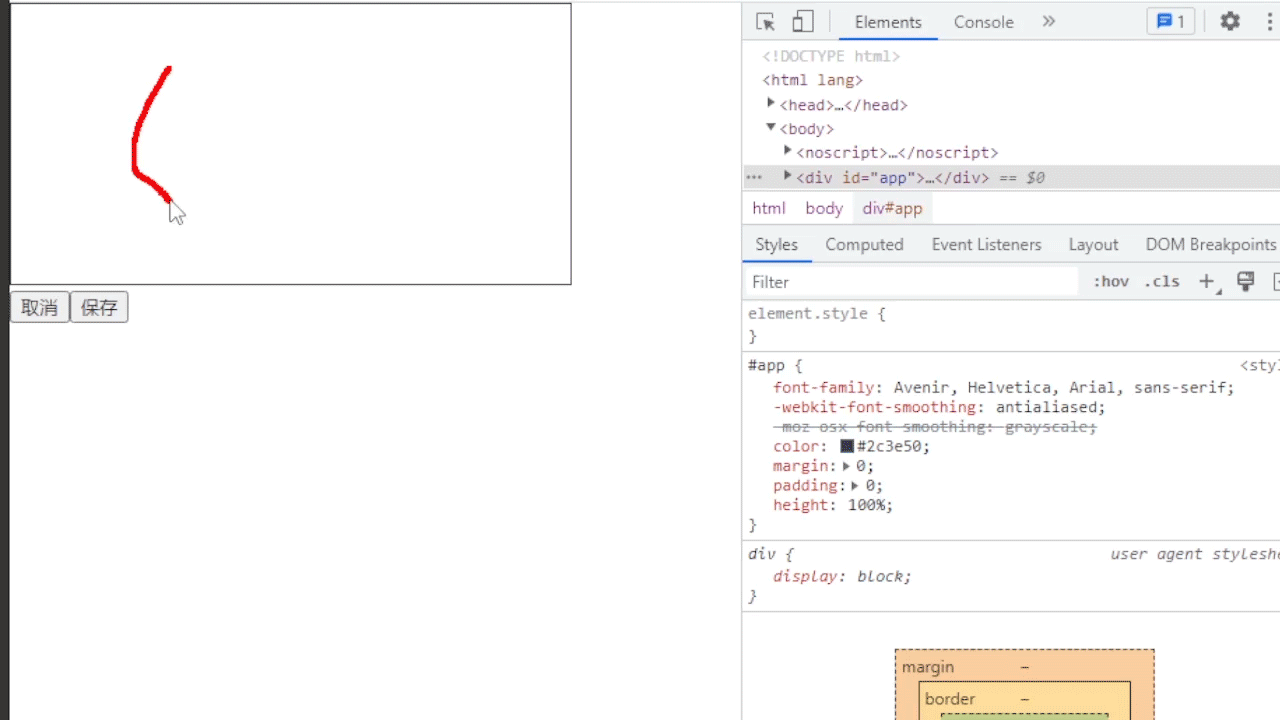

在这里插入图片描述

本地下载

定义操作事件；

将canvas内容转成blob流；

通过a标签进行下载；

<script>
export default {
    ...,
    methods: {
        ...,
        // 保存
        save () {
              // 判断至少有20个坐标 才算有签名
              if (this.points.length < 20) {
                alert('签名不能为空!')
                return
              }

              // 操作事件
              this.dataUrlToPng()
        },
        // 将签名生成png图片
        dataUrlToPng () {
              // 将canvas内容转成blob流
              this.canvas.toBlob(blob => {
                    // 获取当前时间并转成字符串，用来当做文件名
                    const date = Date.now().toString()
                    // 创建一个 a 标签
                    const a = document.createElement('a')
                    // 设置 a 标签的下载文件名
                    a.download = `${date}.png`
                    // 设置 a 标签的跳转路径为 文件流地址
                    a.href = URL.createObjectURL(blob)
                    // 手动触发 a 标签的点击事件
                    a.click()
                    // 移除 a 标签
                    a.remove()
              })
        }
    }
}
</script>

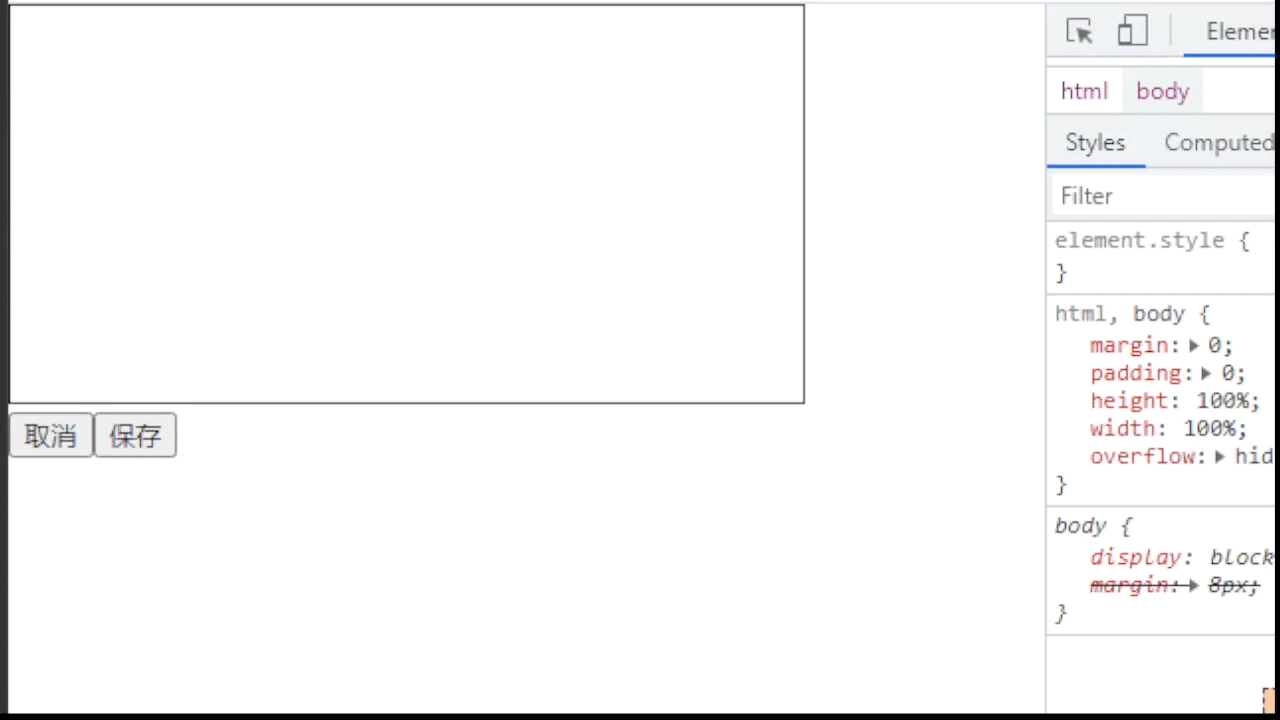

在这里插入图片描述

上传后端存储

将canvas内容转成base64，自定义文件名；

将base64转成File文件对象；

上传签名；

<script>
export default {
    ...,
    methods: {
        ...,
        // 保存
        save () {
              // 判断至少有20个坐标 才算有签名
              if (this.points.length < 20) {
                alert('签名不能为空!')
                return
              }

              // 操作事件
              const baseFile = this.canvas.toDataURL() // 转成base64,默认转成png格式的图片编码
              const filename = `${Date.now()}.png` // 文件名字
              const file = this.dataURLToFile(baseFile, filename) // 图片文件形式 传给后端存储即可

              this.uploadSignatrue(file)
        },
        // 将base64转成File文件对象
        dataURLToFile (dataURL, filename) {
              const arr = dataURL.split(',')
              // 获取图片格式
              const imgType = arr[0].match(/:(.*?);/)[1]
              // atob() 方法用于解码使用 base-64 编码的字符串
              const dec = atob(arr[1])
              let n = dec.length
              const u8arr = new Uint8Array(n)
              while (n--) {
                    // 转成ASCII码
                    u8arr[n] = dec.charCodeAt(n)
              }
              return new File([u8arr], filename, { type: imgType })
        },
        // 上传签名
        uploadSignatrue (file) {
          const formData = new FormData()
          formData.append('file', file)
          formData.append('paramsOne', paramsOne)
          ...

          // 上传接口 这里就不赘述了
          uploadFile(formData, ...)
        },
    }
}
</script>

四、完整代码

<template>
  <div class="ml_sign">
      <canvas ref="signature" id="signature"></canvas>
      <div class="btn-wrapper">
        <button @click="clear">取消</button>
        <button @click="save">保存</button>
      </div>
      <img :src="imgurl">
  </div>
</template>

<script>
export default {
  name: 'Signatrue',
  data () {
    return {
      canvas: null, // 存储canvas节点
      ctx: null, // 存储canvas的context上下文
      config: {
        width: 400, // 宽度
        height: 200, // 高度
        strokeStyle: 'red', // 线条颜色
        lineWidth: 4, // 线条宽度
        lineCap: 'round', // 设置线条两端圆角
        lineJoin: 'round' // 线条交汇处圆角
      },
      points: [], // 记录坐标 用来判断是否有签名的
      client: {
        offsetX: 0, // 偏移量
        offsetY: 0,
        endX: 0, // 坐标
        endY: 0
      },
      imgurl: ''
    }
  },
  computed: {
    // 判断是否为移动端
    mobileStatus () {
      return (/Mobile|Android|iPhone/i.test(navigator.userAgent))
    }
  },
  mounted () {
    this.init()
  },
  methods: {
    // 初始化
    init () {
      const canvas = this.$refs.signature
      canvas.width = this.config.width // 设置canvas的宽
      canvas.height = this.config.height // 设置canvas的高
      // 设置一个边框
      canvas.style.border = '1px solid #000'

      // 存储canvas节点
      this.canvas = canvas
      // 创建context对象
      this.ctx = canvas.getContext('2d')

      // 设置相应配置
      this.ctx.fillStyle = 'transparent'
      this.ctx.lineWidth = this.config.lineWidth
      this.ctx.strokeStyle = this.config.strokeStyle
      this.ctx.lineCap = this.config.lineCap
      this.ctx.lineJoin = this.config.lineJoin

      // 绘制填充矩形
      this.ctx.fillRect(
        0, // x 轴起始绘制位置
        0, // y 轴起始绘制位置
        this.config.width, // 宽度
        this.config.height // 高度
      )

      // 创建鼠标/手势按下监听器
      canvas.addEventListener(this.mobileStatus ? 'touchstart' : 'mousedown', this.startDraw)
      // 创建鼠标/手势 弹起/离开 监听器
      canvas.addEventListener(this.mobileStatus ? 'touchend' : 'mouseup', this.cloaseDraw)
    },
    // 开始绘制
    startDraw (event) {
      // 获取偏移量及坐标
      const { offsetX, offsetY, pageX, pageY } = this.mobileStatus ? event.changedTouches[0] : event

      // 修改上次的偏移量及坐标
      this.client.offsetX = offsetX
      this.client.offsetY = offsetY
      this.client.endX = pageX
      this.client.endY = pageY

      // 清除以上一次 beginPath 之后的所有路径，进行绘制
      this.ctx.beginPath()
      // 设置画线起始点位
      this.ctx.moveTo(this.client.endX, this.client.endY)
      // 监听 鼠标移动或手势移动
      this.canvas.addEventListener(this.mobileStatus ? 'touchmove' : 'mousemove', this.draw)
    },
    // 绘制
    draw (event) {
      // 获取当前坐标点位
      const { pageX, pageY } = this.mobileStatus ? event.changedTouches[0] : event
      // 修改最后一次绘制的坐标点
      this.client.endX = pageX
      this.client.endY = pageY
      const obj = {
        x: pageX,
        y: pageY
      }

      // 根据坐标点位移动添加线条
      this.ctx.lineTo(pageX, pageY)

      // 绘制
      this.ctx.stroke()

      // 记录坐标
      this.points.push(obj)
    },
    // 结束绘制
    cloaseDraw () {
      // 结束绘制
      this.ctx.closePath()
      // 移除鼠标移动或手势移动监听器
      this.canvas.removeEventListener('mousemove', this.draw)
    },
    // 取消/清空画布
    clear () {
      // 清空当前画布上的所有绘制内容
      this.ctx.clearRect(0, 0, this.config.width, this.config.height)
      // 清空坐标
      this.points = []
    },
    // 保存
    save () {
      // 判断至少有20个坐标 才算有签名
      if (this.points.length < 20) {
        alert('签名不能为空!')
        return
      }

      // 操作事件
      const baseFile = this.canvas.toDataURL() // 转成base64,默认转成png格式的图片编码
      const filename = `${Date.now()}.png` // 文件名字
      const file = this.dataURLToFile(baseFile, filename) // 图片文件形式 传给后端存储即可

      this.uploadSignatrue(file)

      // this.dataUrlToPng()

      // this.dataToImg()
    },
    // img显示签名
    dataToImg () {
      // 转成base64
      const baseFile = this.canvas.toDataURL() // 默认转成png格式的图片编码
      this.imgurl = baseFile
    },
    // 将签名生成png图片
    dataUrlToPng () {
      // 将canvas上的内容转成blob流
      this.canvas.toBlob(blob => {
        // 获取当前时间并转成字符串，用来当做文件名
        const date = Date.now().toString()
        // 创建一个 a 标签
        const a = document.createElement('a')
        // 设置 a 标签的下载文件名
        a.download = `${date}.png`
        // 设置 a 标签的跳转路径为 文件流地址
        a.href = URL.createObjectURL(blob)
        // 手动触发 a 标签的点击事件
        a.click()
        // 移除 a 标签
        a.remove()
      })
    },
    // 将base64转成File文件对象
    dataURLToFile (dataURL, filename) {
      const arr = dataURL.split(',')
      // 获取图片格式
      const imgType = arr[0].match(/:(.*?);/)[1]
      // atob() 方法用于解码使用 base-64 编码的字符串
      const dec = atob(arr[1])
      let n = dec.length
      const u8arr = new Uint8Array(n)
      while (n--) {
        // 转成ASCII码
        u8arr[n] = dec.charCodeAt(n)
      }
      return new File([u8arr], filename, { type: imgType })
    },
    // 上传签名
    uploadSignatrue (file) {
      const formData = new FormData()
      formData.append('file', file)
      // formData.append('paramsOne', paramsOne)
      // ...
      console.log(formData)

      // 上传接口 这里就不赘述了
      // uploadFile(params, ...)
    }
  }
}
</script>

本文含有隐藏内容，请开通VIP 后查看

Vue2，实现电子签名（web、移动端）功能

Vue2，实现电子签名（web、移动端）功能

一、简述

二、canvas介绍

三、签名实现

1.配置基础内容

2.获取`canvas`实例

3.基础内容设置

4.设备兼容 - 绑定事件

5.开始绘制

6.绘制

7.结束绘制

8.取消功能/清空画布

9.保存功能 - 图片显示、本地下载、上传后端存储

基础保存设置

显示图片

本地下载

上传后端存储

四、完整代码

网站公告

今日签到

热门文章

最新发布

Vue2，实现电子签名（web、移动端）功能

Vue2，实现电子签名（web、移动端）功能

一、简述

二、canvas介绍

三、签名实现

1.配置基础内容

2.获取canvas实例

3.基础内容设置

4.设备兼容 - 绑定事件

5.开始绘制

6.绘制

7.结束绘制

8.取消功能/清空画布

9.保存功能 - 图片显示、本地下载、上传后端存储

基础保存设置

显示图片

本地下载

上传后端存储

四、完整代码

网站公告

今日签到

热门文章

最新发布

2.获取`canvas`实例
