stm32之外部中断使用按键控制LED

本章节是为了快速上手使用单片机，需要知道如何用就好。

一中断

1.1 概述

：打断cpu的执行，转而去执行紧急的程序 然后返回原暂停的程序继续执行

举例说明：当你在写作业，家里喊你吃饭（相当于中断触发条件），然后去吃饭，吃完继续写作业

1.2中断的优先级

 由于操控中断的寄存器位数是有限的，所以不是说中断的优先级是可以有无数个的

一般抢占优先级和响应优先级是由这个寄存器决定 共有四个位

在hal_init()已经设置了  即四个抢占优先级，0个响应优先级。可以go to一下看原型

当然中断还有很多知识，比如exti nvic等，这里就不说明了 只需要知道如何使用，如何用cubemx配置就好

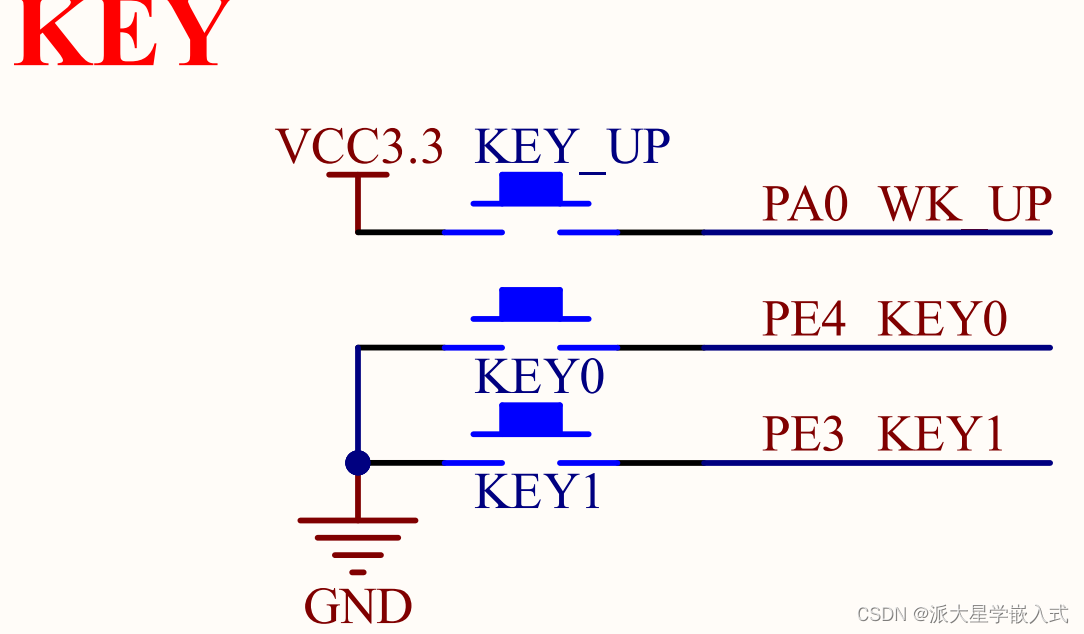

二分析原理图

同理我们还是看PA0 按键按下的时候是流通的 高电平 所以不按下的时候设置下拉 （具体分析上节有）不一样的是 因为是外部中断，所以我们设置的输入模式不一样 按键按下的时候会产生一个上升沿的电平变化，所以我们选择上升沿触发

PE4 PE3 设置上拉，下降沿触发

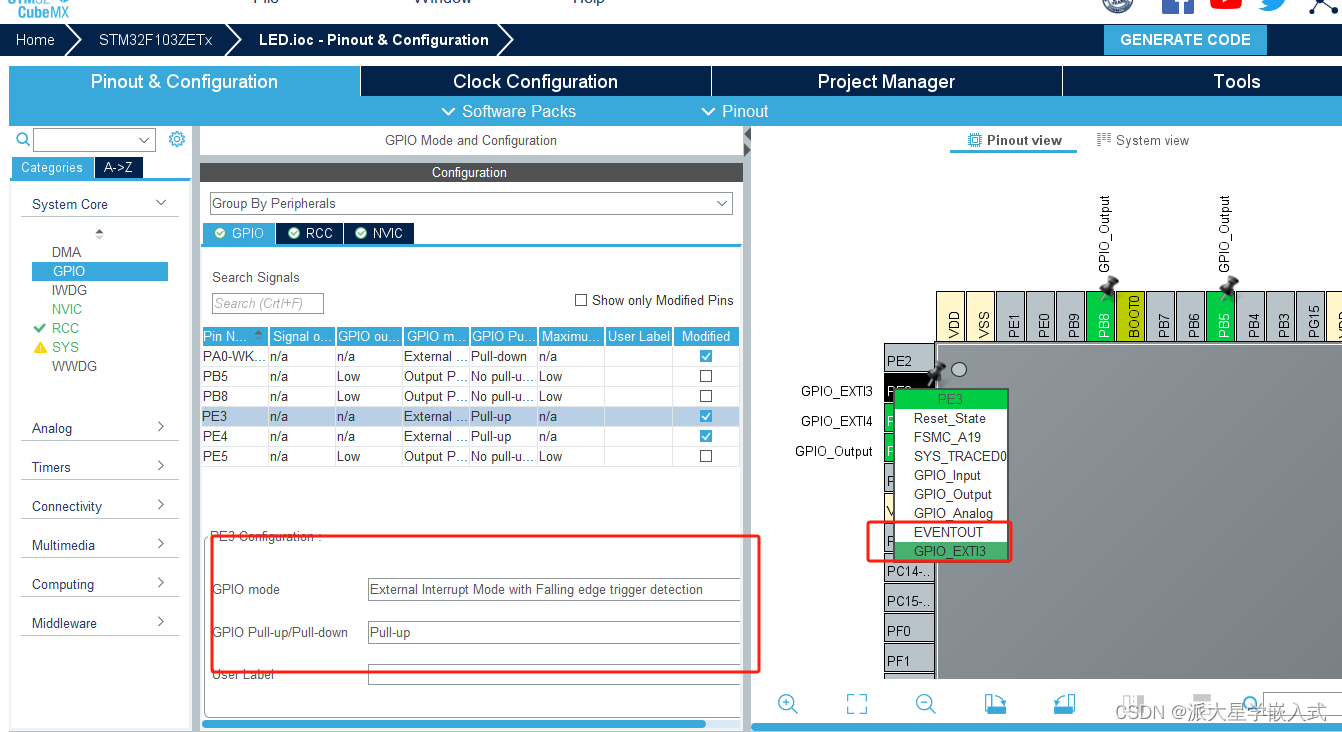

三cubemx配置

在上节led的基础上进行配置

 生成代码就好

四代码分析

我们打开gpio.c会发现除了引脚初始化多了几个不一样的代码’

  /* EXTI interrupt init*/
  HAL_NVIC_SetPriority(EXTI0_IRQn, 1, 0);
  HAL_NVIC_EnableIRQ(EXTI0_IRQn);

  HAL_NVIC_SetPriority(EXTI3_IRQn, 1, 0);
  HAL_NVIC_EnableIRQ(EXTI3_IRQn);

  HAL_NVIC_SetPriority(EXTI4_IRQn, 1, 0);
  HAL_NVIC_EnableIRQ(EXTI4_IRQn);

1 官方定义：Sets the priority of an interrupt.

意思就是设置设置中断的优先级。可以go to一下看函数原型 每个参数都有具体的解释

void HAL_NVIC_SetPriority(IRQn_Type IRQn, uint32_t PreemptPriority, uint32_t SubPriority)

2 使能NVIC中断，这里就理解为开启中断

void HAL_NVIC_EnableIRQ(IRQn_Type IRQn)

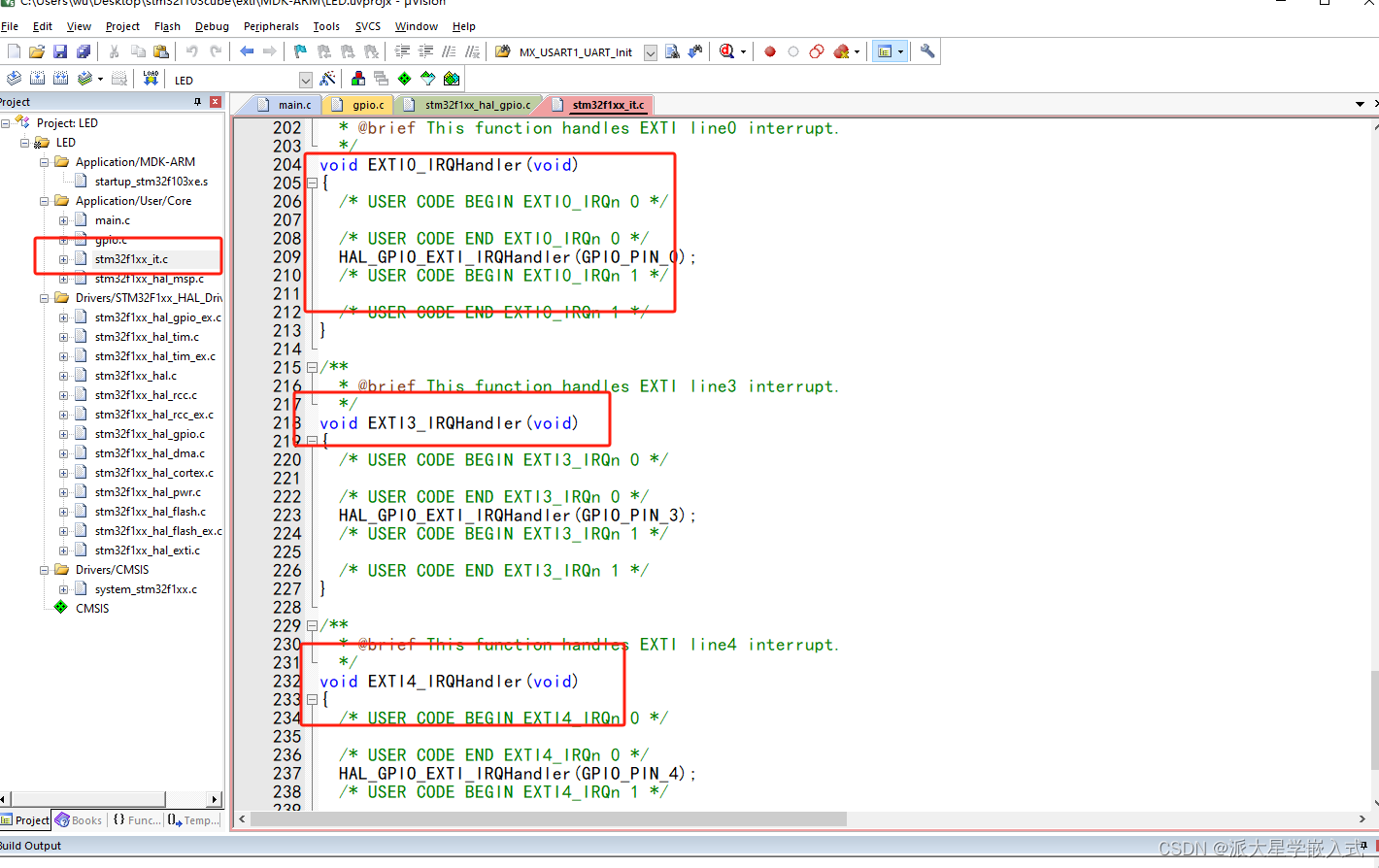

这里相当于函数处理 EXTI line0/3/4 中断  然后会跳转到一个中断处理函数（是公用的）

会跳转到这里来，中断的处理函数就在这里面写， 官方给的是弱定义（即我们可以自己去重新定义）

我们在GPIO.c里面去写

主函数是不需要写的

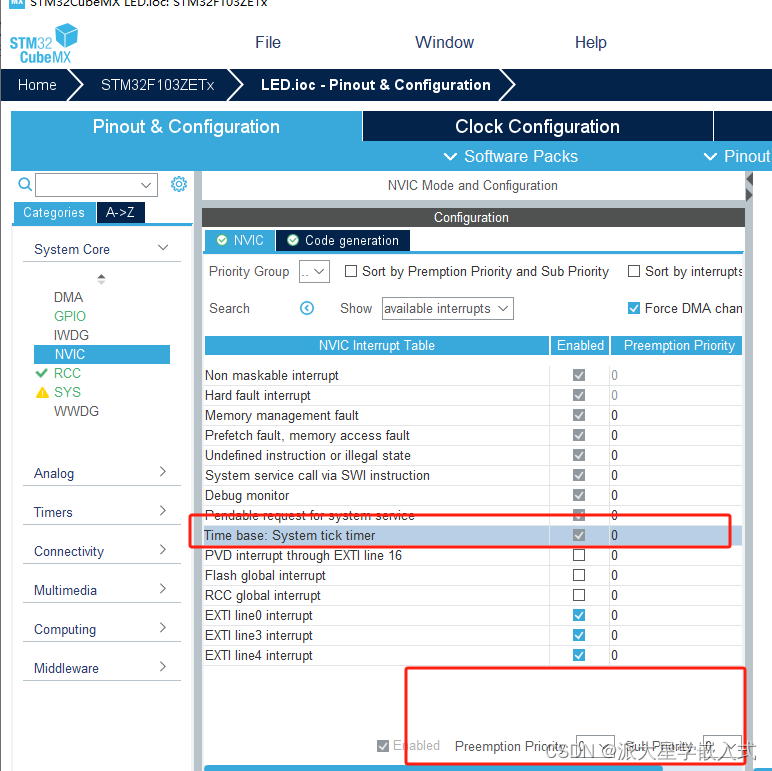

这里需要注意，在中断里面如果想使用hal库的延时函数我们需要将这里的优先级设置优先级高

因为官方给的延时函数也是使用中断来完成的，如果延时函数的优先级太低 会导致卡住

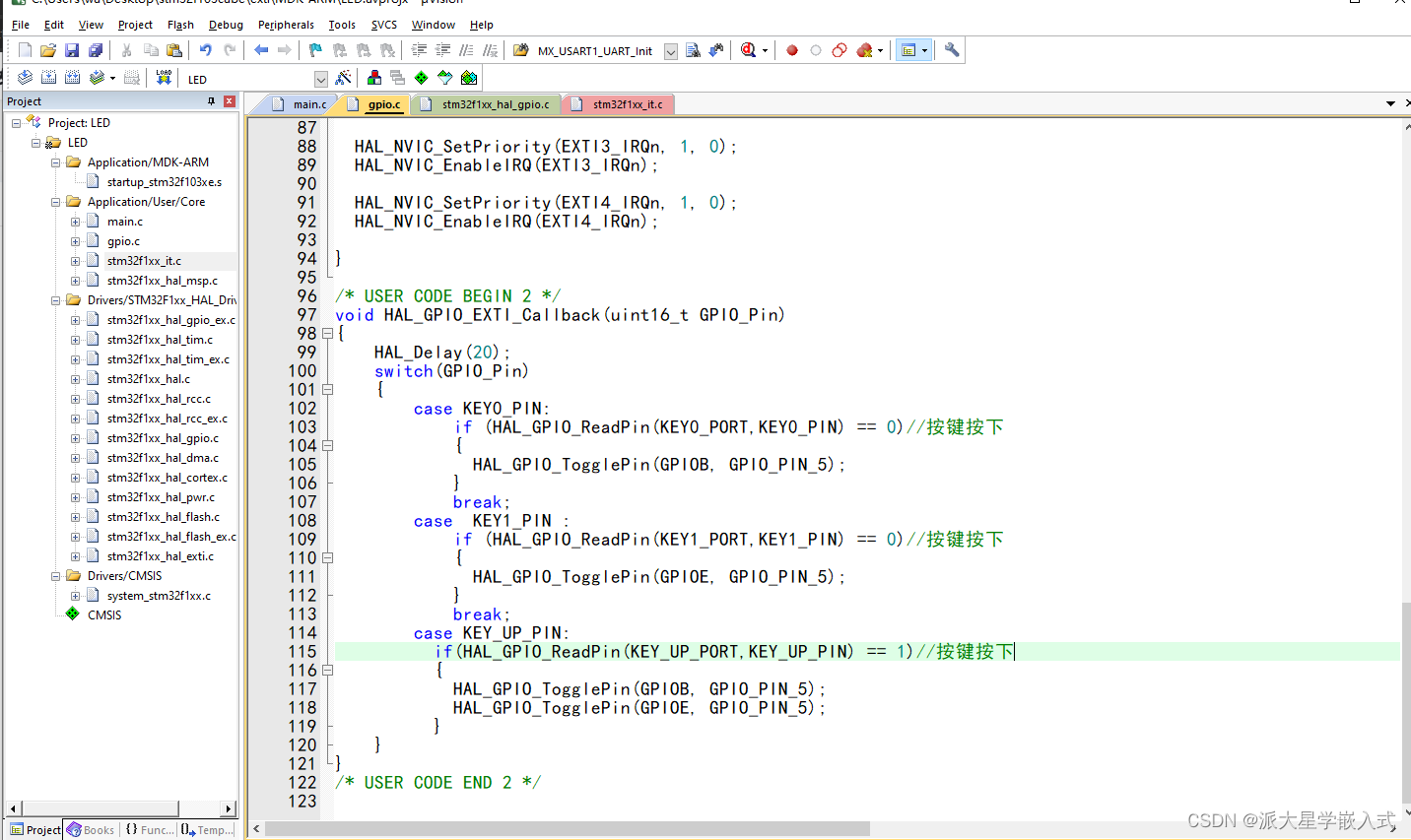

中断处理函数

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
	  HAL_Delay(20);
    switch(GPIO_Pin)
    {
        case KEY0_PIN:
            if (HAL_GPIO_ReadPin(KEY0_PORT,KEY0_PIN) == 0)//按键按下
            {
							HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_5);
            }
            break;
        case  KEY1_PIN :
            if (HAL_GPIO_ReadPin(KEY1_PORT,KEY1_PIN) == 0)//按键按下
            {
            	HAL_GPIO_TogglePin(GPIOE, GPIO_PIN_5);
            }
            break;
				case KEY_UP_PIN:
					if(HAL_GPIO_ReadPin(KEY_UP_PORT,KEY_UP_PIN) == 1)//按键按下
					{
					  HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_5);
					  HAL_GPIO_TogglePin(GPIOE, GPIO_PIN_5);
					}
		}
}
