Cocos Creator 3.8 开发2D水面波纹Shader

Cocos Creator 3.8 开发2D水面波纹Shader

  使用cocos Creator 3.8做了一个游戏开中常用的2D的波浪水面,把技术点给记录一下，并提供完整的Shader代码。先上效果:

2D 波浪的基本技术原理

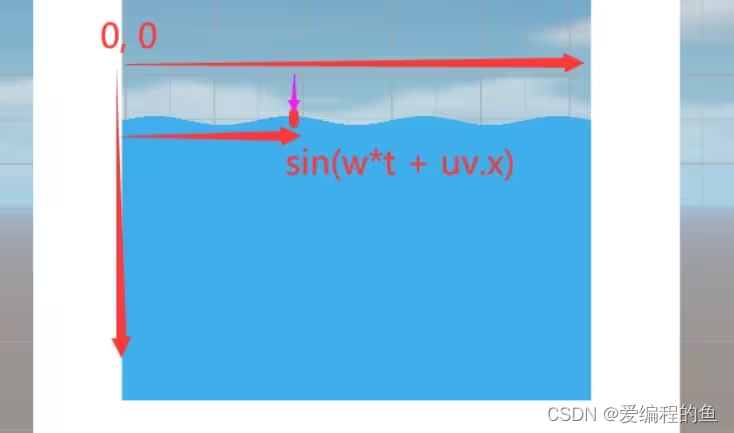

 2D 水面波纹的主要原理就是给定一个正选波的边界，在范围内的片元uv就显示，在范围外的片元uv就不显示。同时利用正弦波表达式:

y = A * sin(w * t+offset)

将片元的uv坐标uv.x 带入上面的公式offset，算出y0值。Cocos 的uv 左上角为(0, 0),我们要在图片的上方做水波纹,那么片元的uv.y < y0的片元就丢弃, uv.y >= y0的就正常显示。

为了让水波能动起来，我们就要不断的改变同一个位置offset, 对应的y0的值,那么我们加一个 w * t, 角速度*时间。这样随着时间的推移同一个uv(x, y),会得到不同的y0的值。有了不同的边界，这样就会决定不同的片元的显示和丢弃。

具体编写Shader

第001步: 新建一个标准2D Shader 模板,能正常显示图片

Cocos Creator的版本不一样，可能导致以前编写的Shader无法正常运行，这种其实很好解决，我们在开发Shader的时候，基于现在Cocos Creator的版本先创建一个现有的模板出来，然后再将关键代码移植过去。我们做一个2D的Shader,所以复制一个buildin-sprite的Shader模板。然后创建一个材质选好我们新创建的Shader文件,将材质设置到Sprite组件上，能正常显示图片。

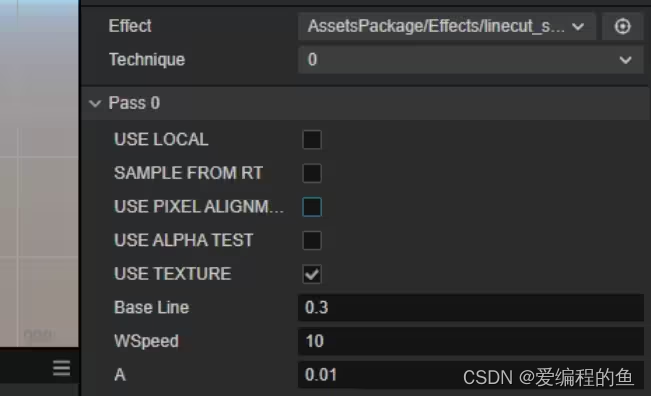

第002步: 定义好uniform给用户的控制参数:

baseLine: 基准线,该参数用于控制波浪在图片的位置(波形的基准线);

A: 振幅,该参数用于控制波浪线的高度;

wSpeed：角速度,该参数用来控制一个波形的长度;

第003步: 修改Frag片元着色的Shader代码

完成基准线功能，编写代码基准线以上的片元直接丢弃，基准线一下的片元保留，代码如下:

float value = 0;
if(uv0.y < baseLine + value) {
      discard;
}
这样基准线baseLine以上的，就不显示，baseLine以下的显示。

第004步:基于A*sin(offset)来将基准线做正弦波处理

基准线确定好后,还需给基准线加上正弦波，offset为uv.x, value = A*sin(offset),  baseLine + value, 这样就把baseLine做成了正弦波的分界线。

float value = A * sin(uv0.x * 30.0);
if(uv0.y < baseLine + value) {
   discard;
}
第005步:让正弦波动起来

为了让正弦波动起来，我们在sin加上w*t, 在cocos ccreator里面cc_time是一个vec4的向量, cc_time.x是从启动后到现在的时间,随着时间不断地变化，value = A * sin(uv0.x * 30.0 + wSpeed * cc_time.x); value地值也成周期变化，这样波形就动起来了。

float value = A * sin(uv0.x * 30.0 + wSpeed * cc_time.x);
if(uv0.y < baseLine + value) {
     discard;
}
完整Shader代码

  最后上代码(Cocos Creator 3.8.0):

// Copyright (c) 2017-2020 Xiamen Yaji Software Co., Ltd.
CCEffect %{
  techniques:
  - passes:
    - vert: sprite-vs:vert
      frag: sprite-fs:frag
      depthStencilState:
        depthTest: false
        depthWrite: false
      blendState:
        targets:
        - blend: true
          blendSrc: src_alpha
          blendDst: one_minus_src_alpha
          blendDstAlpha: one_minus_src_alpha
      rasterizerState:
        cullMode: none
      properties:
        alphaThreshold: { value: 0.5 }
        baseLine: { value: 0.5}
        wSpeed: { value: 10.0 }
        A: { value: 0.01}


}%

CCProgram sprite-vs %{
  precision highp float;
  #include <builtin/uniforms/cc-global>
  #if USE_LOCAL
    #include <builtin/uniforms/cc-local>
  #endif
  #if SAMPLE_FROM_RT
    #include <common/common-define>
  #endif
  in vec3 a_position;
  in vec2 a_texCoord;
  in vec4 a_color;

  out vec4 color;
  out vec2 uv0;

  vec4 vert () {
    vec4 pos = vec4(a_position, 1);

    #if USE_LOCAL
      pos = cc_matWorld * pos;
    #endif

    #if USE_PIXEL_ALIGNMENT
      pos = cc_matView * pos;
      pos.xyz = floor(pos.xyz);
      pos = cc_matProj * pos;
    #else
      pos = cc_matViewProj * pos;
    #endif

    uv0 = a_texCoord;
    #if SAMPLE_FROM_RT
      CC_HANDLE_RT_SAMPLE_FLIP(uv0);
    #endif
    color = a_color;

    return pos;
  }
}%

CCProgram sprite-fs %{
  precision highp float;
  #include <builtin/uniforms/cc-global>
  #include <builtin/internal/embedded-alpha>
  #include <builtin/internal/alpha-test>

  in vec4 color;


  #if USE_TEXTURE
    in vec2 uv0;
    #pragma builtin(local)
    layout(set = 2, binding = 12) uniform sampler2D cc_spriteTexture;

  #endif

  uniform MyUniform {
    float baseLine;
    float wSpeed;
    float A;
  };

  vec4 frag () {
    vec4 o = vec4(1, 1, 1, 1);

    #if USE_TEXTURE
      o *= CCSampleWithAlphaSeparated(cc_spriteTexture, uv0);
    #endif

    float value = A * sin(uv0.x * 30.0 + wSpeed * cc_time.x);
    if(uv0.y < baseLine + value) {
      discard;
    }

    o *= color;

    return o;
  }
}%
