OSPF综合实验

发布于：2024-04-20 ⋅ 阅读:(30) ⋅ 点赞:(0)

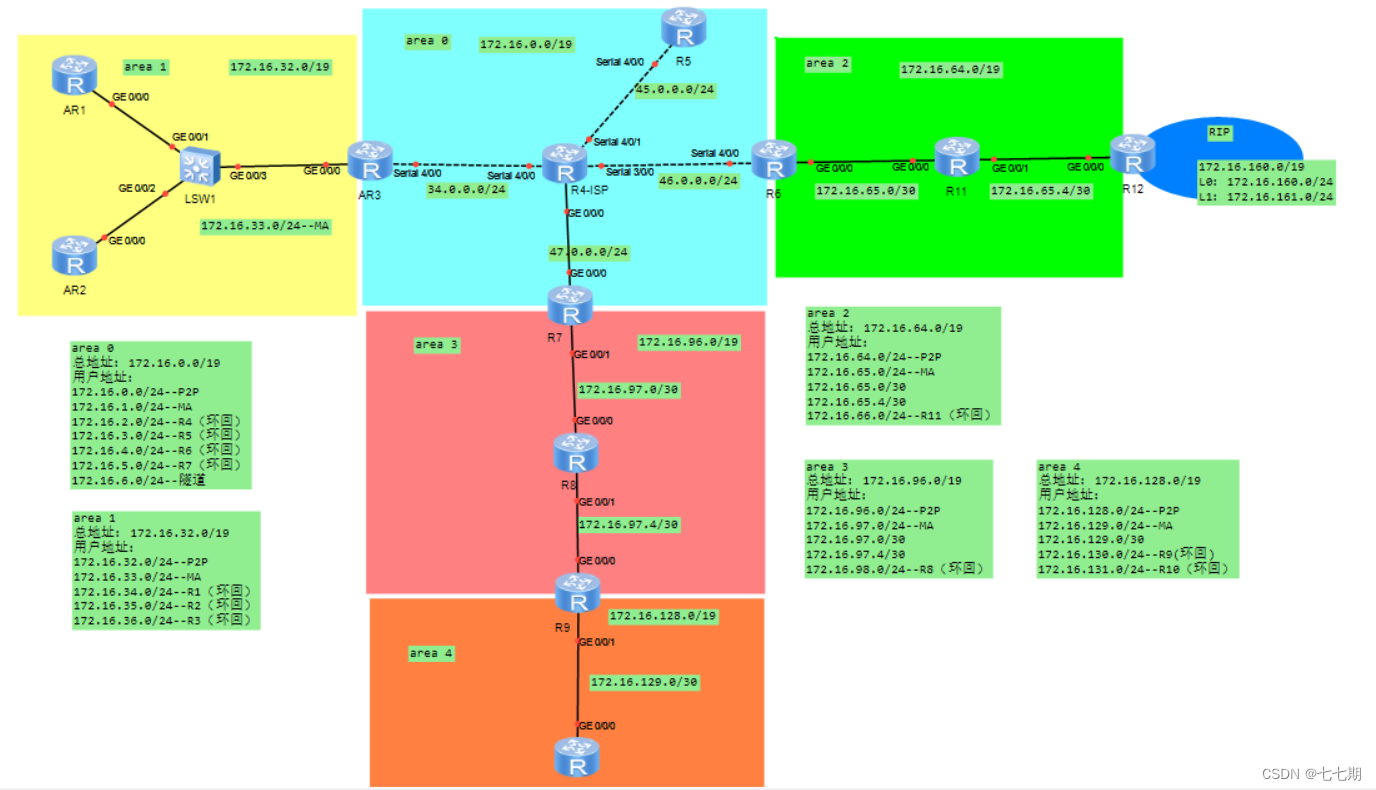

题目

一.配置IP地址

[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ip add 172.16.33.1 24
[r1-GigabitEthernet0/0/0]int l0
[r1-LoopBack0]ip add 172.16.34.1 24

[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ip add 172.16.33.2 24
[r2-GigabitEthernet0/0/0]int l0
[r2-LoopBack0]ip add 172.168.35.2 24

[r3]int g0/0/0
[r3-GigabitEthernet0/0/0]ip add 172.16.33.3 24
[r3-GigabitEthernet0/0/0]int l0
[r3-LoopBack0]ip add 172.16.36.3 24
[r3]int s4/0/0
[r3-Serial4/0/0]ip add 34.0.0.3 24

[r4]int s4/0/0
[r4-Serial4/0/0]ip add 34.0.0.4 24
[r4-Serial4/0/0]int s4/0/1
[r4-Serial4/0/1]ip add 45.0.0.4 24
[r4-Serial4/0/1]int s3/0/0
[r4-Serial3/0/0]ip add 46.0.0.4 24
[r4-Serial3/0/0]int g0/0/0
[r4-GigabitEthernet0/0/0]ip add 47.0.0.4 24
[r4]int l0
[r4-LoopBack0]ip add 172.16.2.4 24

[r5]int s4/0/0
[r5-Serial4/0/0]ip add 45.0.0.5 24
[r5-Serial4/0/0]int l0
[r5-LoopBack0]ip add 172.16.3.5 24

[r6]int s4/0/0
[r6-Serial4/0/0]ip add 46.0.0.6 24
[r6-Serial4/0/0]int g0/0/0
[r6-GigabitEthernet0/0/0]ip add 172.16.65.1 24
[r6-GigabitEthernet0/0/0]int l0
[r6-LoopBack0]ip add 172.16.4.6 24

[r7]int g0/0/0
[r7-GigabitEthernet0/0/0]ip add 47.0.0.7 24
[r7-GigabitEthernet0/0/0]int g0/0/1
[r7-GigabitEthernet0/0/1]ip add 172.16.97.1 30
[r7-GigabitEthernet0/0/1]int l0
[r7-LoopBack0]ip add 172.16.5.7 24

[r8]int g0/0/0
[r8-GigabitEthernet0/0/0]ip add 172.16.97.2 30
[r8-GigabitEthernet0/0/0]int g0/0/1
[r8-GigabitEthernet0/0/1]ip add 172.16.97.5 30
[r8-GigabitEthernet0/0/1]int l0
[r8-LoopBack0]ip add 172.16.98.8 24

[r9]int g0/0/0
[r9-GigabitEthernet0/0/0]ip add 172.16.97.6 30
[r9-GigabitEthernet0/0/0]int g0/0/1
[r9-GigabitEthernet0/0/1]ip add 172.16.129.1 30
[r9-GigabitEthernet0/0/1]int l0
[r9-LoopBack0]ip add 172.16.130.9 24

[r10]int g0/0/0
[r10-GigabitEthernet0/0/0]ip add 172.16.129.2 30
[r10-GigabitEthernet0/0/0]int l0
[r10-LoopBack0]ip add 172.16.131.10 24

[r11]int g0/0/0
[r11-GigabitEthernet0/0/0]ip add 172.16.65.2 30.
[r11-GigabitEthernet0/0/0]int g0/0/1
[r11-GigabitEthernet0/0/1]ip add 172.16.65.5 30
[r11]int l0
[r11-LoopBack0]ip add 172.16.66.11 24

[r12]int g0/0/0
[r12-GigabitEthernet0/0/0]ip add 172.16.65.6 30
[r12-GigabitEthernet0/0/0]int l0
[r12-LoopBack0]ip add 172.16.160.12 24
[r12-LoopBack0]int l1
[r12-LoopBack1]ip add 172.16.161.12 24

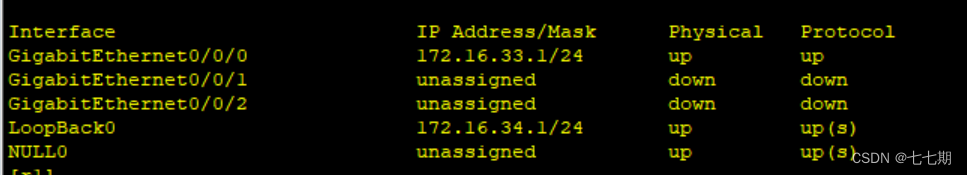

使用指令检查IP配置情况，接口是否为双up状态

[r1]display ip interface brief

二.配置公私网通

1.配置公网通

网络中公网联通只有四个通道，分别在r3,r5.r6,r7上做静态路由

[r3]ip route-static 0.0.0.0 0 34.0.0.4
[r5]ip route-static 0.0.0.0 0 45.0.0.4
[r6]ip route-static 0.0.0.0 0 46.0.0.4
[r7]ip route-static 0.0.0.0 0 47.0.0.4

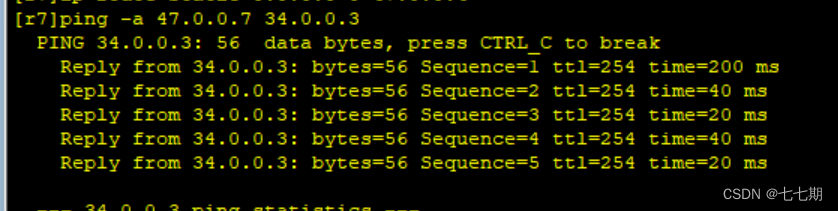

使用[ping -a 源地址 目标地址]命令行查看公网是否互通

一定要每个都ping一下，防止后面因为公网不通导致的各种问题

2.配置私网

在私网中，我们使用OSPF协议配置路由

在配置时我们可以使用懒人宣告，但在联系我们熟练度时一定还是按照步骤来！！！

区域1网段宣告
[r1]ospf 1 router-id 1.1.1.1
[r1-ospf-1]a 1
[r1-ospf-1-area-0.0.0.1]network 172.16.32.0 0.0.0.255


[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 1
[r2-ospf-1-area-0.0.0.1]network 172.168.32.0 0.0.0.255

[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]a 1
[r3-ospf-1-area-0.0.0.1]ne 172.16.33.0 0.0.0.255
[r3-ospf-1-area-0.0.0.1]ne 172.16.36.0 0.0.0.255  # 宣告r3环回

//区域0网段宣告
只有r5有环回，要宣告网段
其余都是公网不用在此使用ospf协议
[r5]ospf 1 router-id 5.5.5.5
[r5-ospf-1]a 0
[r5-ospf-1-area-0.0.0.0]ne  172.16.3.0 0.0.0.255

[r6]ospf 1 router-id 6.6.6.6
[r6-ospf-1]a 0
[r6-ospf-1-area-0.0.0.0]ne 172.16.4.0 0.0.0.255

[r7]ospf  1 router-id 7.7.7.7
[r7-ospf-1]a 0
[r7-ospf-1-area-0.0.0.0]ne 172.16.6.0 0.0.0.255

//
区域2网段宣告
[r6-ospf-1]a 2
[r6-ospf-1-area-0.0.0.2]ne 172.16.65.1 0.0.0.0

[r11]ospf 1 router-id 11.11.11.11
[r11-ospf-1]a 2
[r11-ospf-1-area-0.0.0.2]ne 172.16.64.0 0.0.0.255

[r12]ospf 1 router-id 12.12.12.12
[r12-ospf-1]a 2
[r12-ospf-1-area-0.0.0.2]ne 172.16.65.6 0.0.0.0

[r12]ospf 1 router-id 12.12.12.12
[r12-ospf-1]a 2
[r12-ospf-1-area-0.0.0.2]ne 172.16.65.6 0.0.0.0
[r12-ospf-1-area-0.0.0.2]q
[r12-ospf-1]q
[r12]rip 1
[r12-rip-1]v 2
[r12-rip-1]undo summary
[r12-rip-1]network 172.16.0.0          # B类地址只要前十六位，后十六位主机位全安0计算
# 此时rip与区域2中的私网不互通，所以我们要制作路由引路，把rip引路到ospf中，使其互通
[r12]ospf 1
[r12-ospf-1]im
[r12-ospf-1]import-route rip

区域3网段宣告
[r7]ospf 1 router-id 7.7.7.7
[r7-ospf-1]a 3
[r7-ospf-1-area-0.0.0.3]ne 172.16.97.1 0.0.0.0

[r8]ospf 1 router-id 8.8.8.8
[r8-ospf-1]a 3
[r8-ospf-1-area-0.0.0.3]ne 172.16.96.0 0.0.0.255

[r9]ospf 1 router-id 9.9.9.9
[r9-ospf-1]a 3
[r9-ospf-1-area-0.0.0.3]ne 172.16.97.6 0.0.0.0

区域4网段宣告
[r9]ospf 2 router-id 9.9.9.9
[r9-ospf-2]a 4
[r9-ospf-2-area-0.0.0.4]ne 172.16.129.1 0.0.0.0
[r9-ospf-2-area-0.0.0.4]ne 172.16.130.0 0.0.0.255

[r10]ospf 2 router-id 10.10.10.10
[r10-ospf-2]a 4
[r10-ospf-2-area-0.0.0.4]ne 172.16.128.0 0.0.0.255

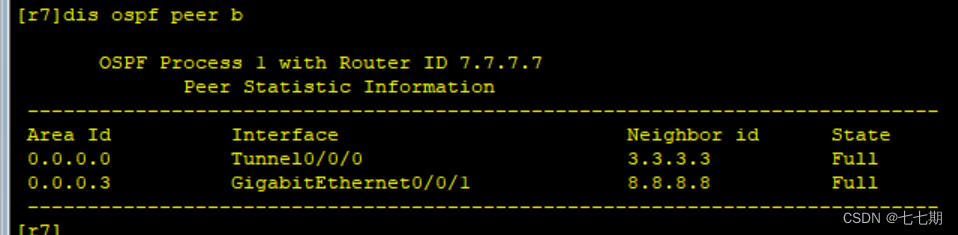

 配置完区域2网段是查看一下ospf的邻居表检测一下，其他区域也是

此时各个私网内都通了，但是私网与私网之间不互通，所以我们要建立隧道

三.建立MGR隧道

1.创建隧道

[r3]int Tunnel 0/0/0                      # 进入接口建立MGR隧道
[r3-Tunnel0/0/0]ip add 172.16.6.3 24       # 配置IP地址
[r3-Tunnel0/0/0]tunnel-protocol gre p2mp   # 创建隧道类型
[r3-Tunnel0/0/0]source s4/0/0              #封装公网接口地址
[r3-Tunnel0/0/0]
[r3-Tunnel0/0/0]nhrp network-id 100       #创建隧道，把接口拉到隧道中
[r3-Tunnel0/0/0]nhrp entry multicast dynamic   #开启伪广播功能


[r5]int t0/0/0
[r5-Tunnel0/0/0]ip add 172.16.6.5 24
[r5-Tunnel0/0/0]tunnel-protocol gre p2mp
[r5-Tunnel0/0/0]source s4/0/0
[r5-Tunnel0/0/0]nhrp network-id 100
[r5-Tunnel0/0/0]nhrp entry 172.16.6.3 34.0.0.3 register   #找中心站点注册

[r6]int t0/0/0
[r6-Tunnel0/0/0]ip add 172.16.6.6 24
[r6-Tunnel0/0/0]tunnel-protocol gre p2mp
[r6-Tunnel0/0/0]source s4/0/0
[r6-Tunnel0/0/0]nhrp network-id 100
[r6-Tunnel0/0/0]nhrp entry 172.16.6.3 34.0.0.3 register

[r7]int t0/0/0
[r7-Tunnel0/0/0]ip add 172.16.6.7 24
[r7-Tunnel0/0/0]tunnel-protocol gre p2mp
[r7-Tunnel0/0/0]nhrp network-id 100
[r7-Tunnel0/0/0]nhrp entry 172.16.6.3 34.0.0.3 register

宣告网段

宣告隧道地址在区域0中
[r3]ospf 1
[r3-ospf-1]a 0
[r3-ospf-1-area-0.0.0.0]ne 172.16.6.0 0.0.0.255

[r5]ospf 1
[r5-ospf-1]a 0
[r5-ospf-1-area-0.0.0.0]ne 172.16.6.0 0.0.0.255

[r6]ospf 1
[r6-ospf-1]a 0
[r6-ospf-1-area-0.0.0.0]ne 172.16.6.0 0.0.0.255

[r7]ospf 1
[r7-ospf-1]a 0
[r7-ospf-1-area-0.0.0.0]ne 172.16.6.0 0.0.0.255

但此时，ospf去传递两段的私网路由是存在缺陷的，故开始建立邻居

2.创建邻居

更改隧道类型，r3,r5,r6,r7上都要更改

[r3]int t0/0/0

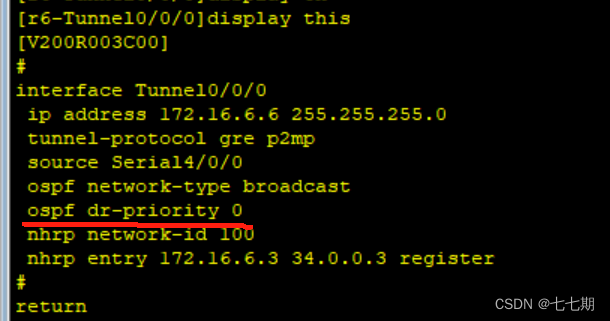

[r3-Tunnel0/0/0]ospf network-type broadcast

更改后要取消某些人的选举资格，同样是都要输入

[r3-Tunnel0/0/0]ospf dr-priority 0

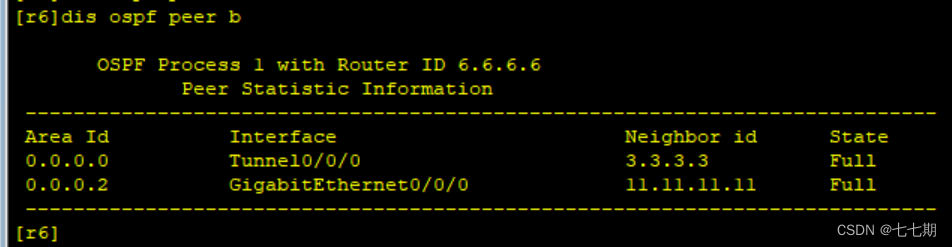

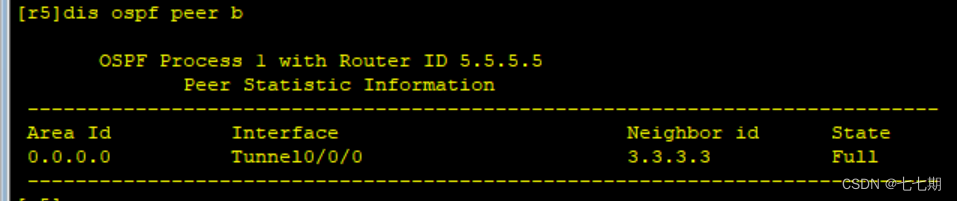

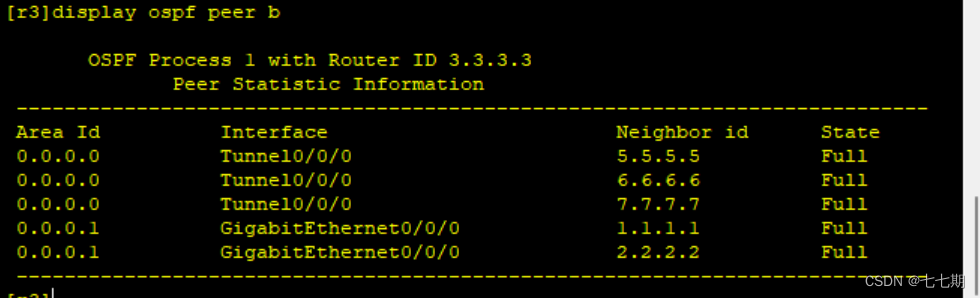

3.检查建邻是否正常

full表示两个街道已经建立邻居关系，如果是2-way的关系要注意查看中心站点的优先级是否正确

查看时注意观察邻居表中的是否成功

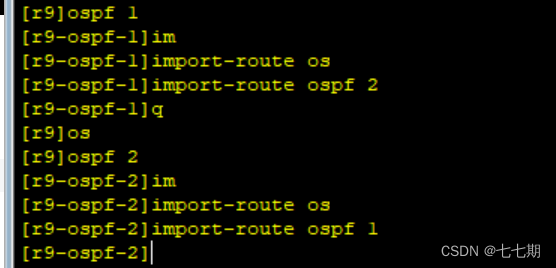

4.在r9上做路由引路

此时全网中私网自由区域4中的r10不互通，做路由引路联通

进入进程1中把进程2引进来，进入进程2中把进程1引进来，完成路由引路

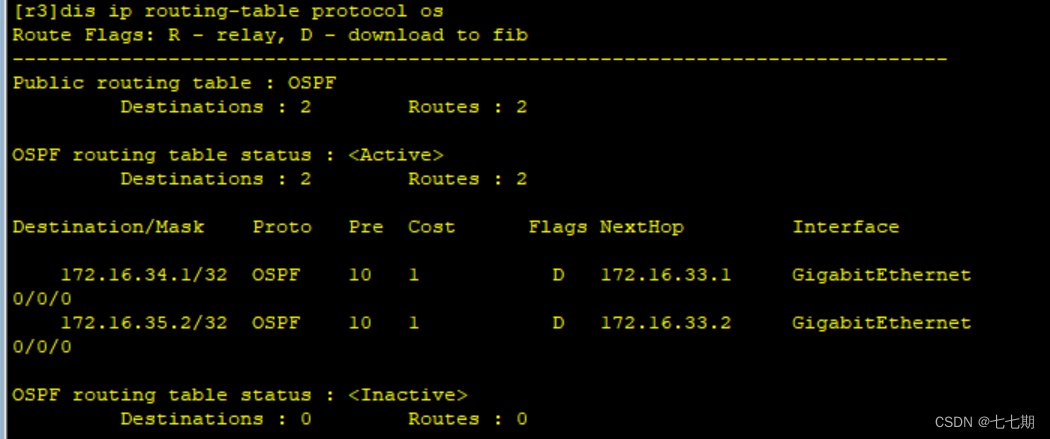

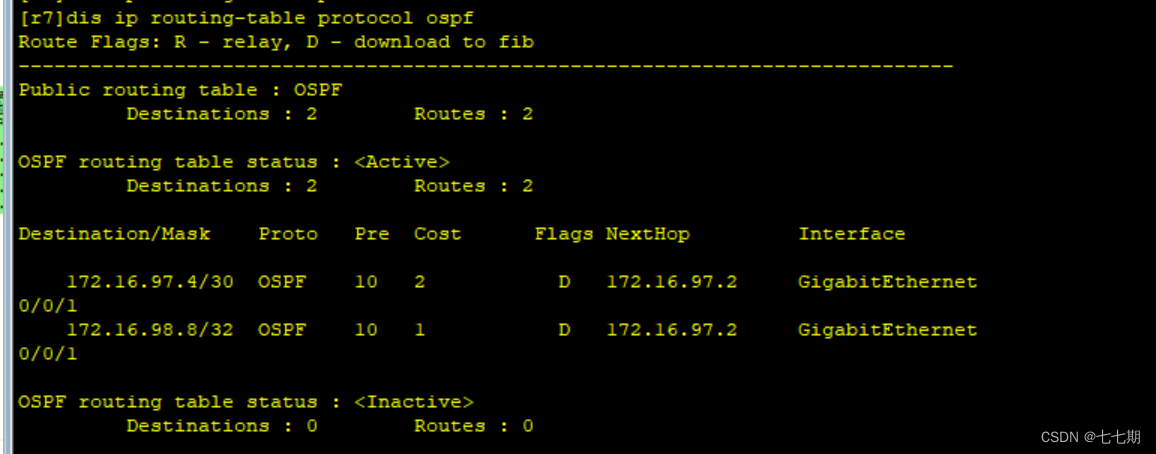

5.使用命令行检查各路由器中是否学习到了其他区域的网段

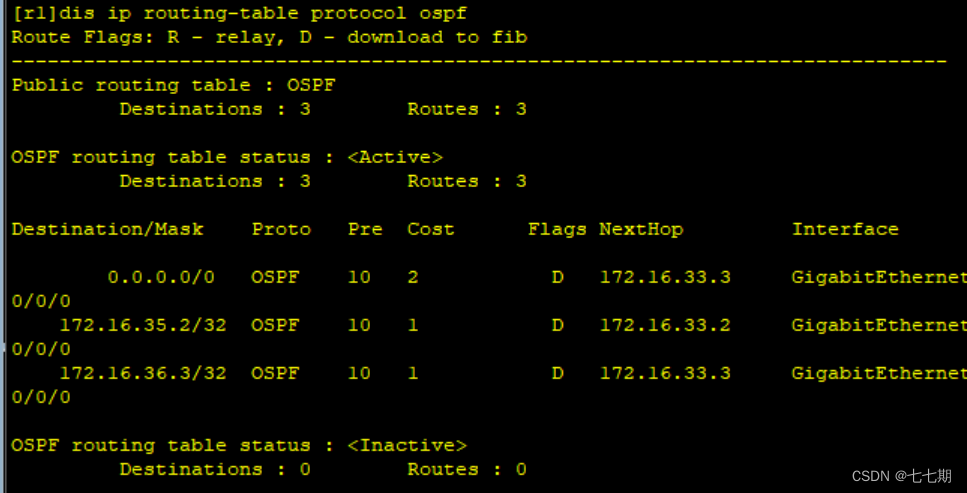

[r1]dis ip routing-table protocol ospf

配置完后，要习惯性的查看路由表和邻居表，检查问题

此时，我们不管在那个私网中ping其他私网都是通的

四.做easy ip --- 所有设备均可访问r4的环回

[r3]acl 2000
[r3-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
[r3-acl-basic-2000]q
[r3]int s4/0/0
[r3-Serial4/0/0]nat outbound 2000

[r5]acl 2000
[r5-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
[r5-acl-basic-2000]q
[r5]int s4/0/0
[r5-Serial4/0/0]nat outbound 2000

[r6]acl 2000
[r6-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
[r6-acl-basic-2000]q
[r6]int s4/0/0
[r6-Serial4/0/0]nat outbound 2000

[r7]acl 2000
[r7-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
[r7-acl-basic-2000]q
[r7]int g0/0/0
[r7-GigabitEthernet0/0/0]nat outbound 2000

配置自动下发缺省

分别做几个区域的聚合，r5底下是已经汇总了，所以只有汇总其他区域

[r3]ospf 1
[r3-ospf-1]a 1
[r3-ospf-1-area-0.0.0.1]abr-summary 172.16.32.0 255.255.224.0

[r6]ospf 1
[r6-ospf-1]a 2
[r6-ospf-1-area-0.0.0.2]abr-summary 172.16.64.0 255.255.224.0

[r7]ospf 1
[r7-ospf-1]a 3
[r7-ospf-1-area-0.0.0.3]abr-summary 172.16.96.0 255.255.224.0

[r9]ospf 1
[r9-ospf-1]asb
[r9-ospf-1]asbr-summary 172.16.128.0 255.255.224.0

[r12]ospf 1
[r12-ospf-1]ab
[r12-ospf-1]asb
[r12-ospf-1]asbr-summary 172.16.160.0 255.255.224.0

特殊区域汇总：

在r1上查找ospf会发现很多路由会重复出现，（原因是我们之前重复宣告的问题），而且我们在前面汇总的路由和精准路由会出现重叠，所以我们要配置特殊区域汇总，精简ospf表

区域四是单独引入的区域，r9相当于asbr设备上的角色，所以不用设置为特殊区域

区域1中
[r3]ospf 1
[r3-ospf-1]a 1
[r3-ospf-1-area-0.0.0.1]stub no-summary

[r2]ospf 1
[r2-ospf-1]a 1
[r2-ospf-1-area-0.0.0.1]stub no-summary

[r1]ospf 1
[r1-ospf-1]a 1
[r1-ospf-1-area-0.0.0.1]stub no-summary

区域2中配置nssa区域
[r11]ospf 1
[r11-ospf-1]a 2
[r11-ospf-1-area-0.0.0.2]nssa no-summary

[r12]ospf 1
[r12-ospf-1]a 2
[r12-ospf-1-area-0.0.0.2]nssa no-summary

区域3中配置nssa区域
[r7]ospf 1
[r7-ospf-1]a 3
[r7-ospf-1-area-0.0.0.3]nssa no-summary

[r8]ospf 1
[r8-ospf-1]a 3
[r8-ospf-1-area-0.0.0.3]nssa no-summary

[r9]ospf 1
[r9-ospf-1]a 3
[r9-ospf-1-area-0.0.0.3]nssa no-summary

在r1上使用命令行可以查看他的ospf表，可以与上面r1的路由表作比较会发现已经变得很精简

此时再ping缺省会发现可以连通了

配置r10的缺省

在这里查看配置前后r10的ospf表会发现我们把r10加入到了全网通中

1.配置静态路由  2.在r9上给他手动下发缺省

[r9]ospf 2
[r9-ospf-2]default-route-advertise # 强制下发路由

//[r9-ospf-2]default-route-advertise always
                          如果r9上没有缺省就要加上always

五.加快网络的收敛速度

更改hello报文的更新时间，注意避开他的接口默认时间10s/30s

在区域1中更改三个设备的hello报文时间，其他区域一样，其中注意三个更改时间必须马上更改，不然设备时间建立不了邻居

[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ospf timer hello 5

三个更改后可以查看邻居表都转变为full

然后我们在其他区域做同样的配置

六.区域验证

[r6]ospf 1
[r6-ospf-1]a 2
[r6-ospf-1-area-0.0.0.2]authentication-mode md5 1 cipher 12345

[r11]ospf 1
[r11-ospf-1]a 2
[r11-ospf-1-area-0.0.0.2]authentication-mode md5 1 cipher 12345

[r12]ospf 1
[r12-ospf-1]a 2
[r12-ospf-1-area-0.0.0.2]authentication-mode md5 1 cipher 12345

[r1]ospf 1
[r1-ospf-1]a 2
[r1-ospf-1-area-0.0.0.2]authentication-mode md5 1 cipher 12345

[r2]ospf 1
[r2-ospf-1]a 1
[r2-ospf-1-area-0.0.0.1]authentication-mode md5 1 cipher 12345

[r3]ospf 1
[r3-ospf-1]a 1
[r3-ospf-1-area-0.0.0.1]authentication-mode md5 1 cipher 12345

[r7]ospf 1
[r7-ospf-1]a 3
[r7-ospf-1-area-0.0.0.3]authentication-mode md5 1 cipher 12345

[r8]ospf 1
[r8-ospf-1]a 3
[r8-ospf-1-area-0.0.0.3]authentication-mode md5 1 cipher 12345

[r9]ospf 2
[r9-ospf-2]a 4
[r9-ospf-2-area-0.0.0.4]authentication-mode md5 1 cipher 12345

[r10]ospf 2
[r10-ospf-2]a 4
[r10-ospf-2-area-0.0.0.4]authentication-mode md5 1 cipher 12345

实验完成，所有网路可达
