XTDrone-多无人机编队-配置教程

XTDrone提供了6架、9架和18架无人机编队构型，您可以根据您的电脑性能选择无人机数量，本示例以9架无人机为例。（备注：本人使用的是Ubuntu20.04，ROS版本为Noetic，Python版本3…）

1.首先，需要生成3×3阵列的iris的launch文件

cd ~/XTDrone/coordination/launch_generator
python3 generator.py

2.将生成出来的launch文件复制到PX4固件的launch文件夹

cp ~/XTDrone/coordination/launch_generator/multi_vehicle.launch ~/PX4_Firmware/launch/

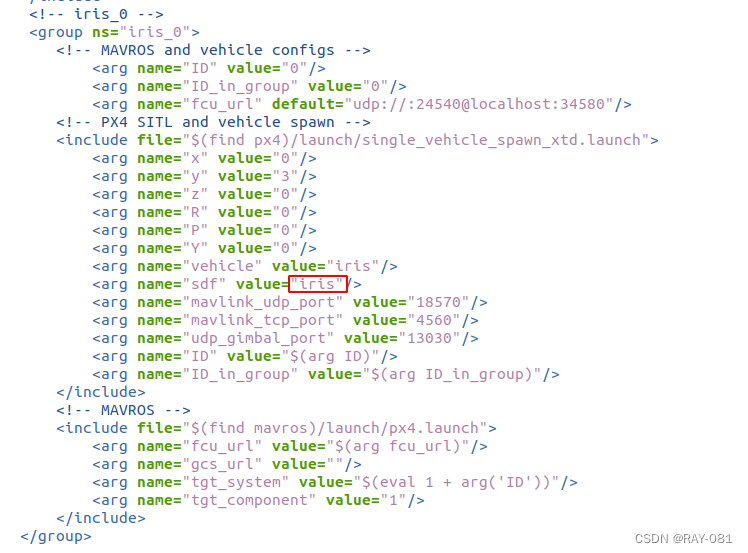

说明：由于默认生成的launch文件使用的是带有双目相机的iris，大量双目相机的数据生成很耗时，而本编队并不需要双目相机，因此最好将生成的launch文件中的iris_stereo_camera都替换为iris后，再放入到~/PX4_Firmware/launch中，然后启动仿真。

3 修改EKF的输入

给9个iris提供位姿信息，注意这里使用的是Gazebo位姿真值，因为只有这样，它们的局部位置（local_position）才是在统一的坐标系下。注意这里不能使用GPS定位（仿真里的GPS的局部坐标系以无人机起飞点为原点，使得不同的无人机的坐标系不统一），需要修改EKF的输入，具体修改如下。

3.1 输入如下命令打开rcS文件

gedit ~/PX4_Firmware/build/px4_sitl_default/etc/init.d-posix/rcS  #PX4 1.13版本

# PX4 1.11版本
# gedit ~/PX4_Firmware/ROMFS/px4fmu_common/init.d-posix/rcS

3.2 具体修改内容

  # 以下是所需修改部分，修改完后的结果
  # GPS used
	#param set EKF2_AID_MASK 1
	# Vision used and GPS denied
	param set EKF2_AID_MASK 24

	# Barometer used for hight measurement
	#param set EKF2_HGT_MODE 0
	# Barometer denied and vision used for hight measurement
	param set EKF2_HGT_MODE 3

3.3 删除原参数配置文件

重启仿真前，需要删除上一次记录在虚拟eeprom中的参数文件，否则仿真程序会读取该参数文件，导致本次rcS的修改不能生效。

4 启动多机PX4仿真

cd ~/PX4_Firmware/
roslaunch px4 multi_vehicle.launch

5 建立通信，通信脚本设置

5.1 通信脚本设置

gedit ~/XTDrone/communication/multi_vehicle_communication.sh

#!/bin/bash
iris_num=0
typhoon_h480_num=0
solo_num=3
plane_num=3
rover_num=3
standard_vtol_num=0
tiltrotor_num=0
tailsitter_num=0
# 上面是需要按照所启动的无人机的数量进行相应的修改

vehicle_num=0
while(( $vehicle_num< iris_num))
do
    python3 multirotor_communication.py iris $vehicle_num&
    let "vehicle_num++"
done

vehicle_num=0
while(( $vehicle_num< typhoon_h480_num))
do
    python3 multirotor_communication.py typhoon_h480 $vehicle_num&
    let "vehicle_num++"
done

vehicle_num=0
while(( $vehicle_num< solo_num))
do
    python3 multirotor_communication.py solo $vehicle_num&
    let "vehicle_num++"
done

vehicle_num=0
while(( $vehicle_num< plane_num))
do
    python3 plane_communication.py $vehicle_num&
    let "vehicle_num++"
done

vehicle_num=0
while(( $vehicle_num< rover_num))
do
    python3 rover_communication.py $vehicle_num&
    let "vehicle_num++"
done

vehicle_num=0
while(( $vehicle_num< standard_vtol_num))
do
    python3 vtol_communication.py standard_vtol $vehicle_num&
    let "vehicle_num++"
done

vehicle_num=0
while(( $vehicle_num< tiltrotor_num))
do
    python3 vtol_communication.py tiltrotor $vehicle_num&
    let "vehicle_num++"
done

vehicle_num=0
while(( $vehicle_num< tailsitter_num))
do
    python3 vtol_communication.py tailsitter $vehicle_num&
    let "vehicle_num++"
done

注意：需要以python3来运行.py文件！！！

5.2 建立通信

cd ~/XTDrone/communication
bash multi_vehicle_communication.sh

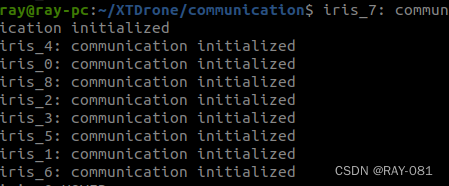

出现上述效果则说明通信建立成功

6 给9个iris提供位姿信息。

cd ~/XTDrone/sensing/pose_ground_truth
python3 get_local_pose.py iris 9

7 使用键盘控制所有无人机起飞（注意要飞的高一些，防止编队过程中有的无人机触地）

cd ~/XTDrone/control/keyboard
python3 multirotor_keyboard_control.py iris 9 vel

8 无人机悬停后(飞到一定高度后按s键)，键盘按g键，进入leader-follower模式，然后启动多机协同脚本。

启动run_formation.sh前，先将其内部的pyhton命令改为python3

#!/bin/bash
python3 leader.py $1 $2 &
python3 avoid.py $1 $2 vel &
uav_id=1
while(( $uav_id< $2 ))
do
    python3 follower.py $1 $uav_id $2 &
    let "uav_id++"
done

cd ~/XTDrone/coordination/formation_demo
bash run_formation.sh iris 9

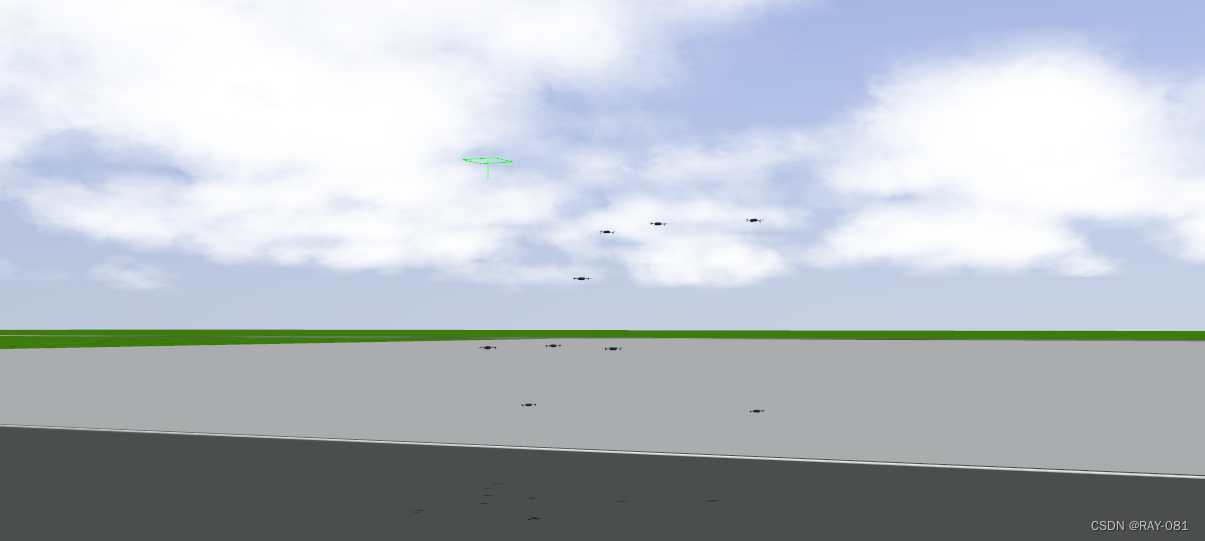

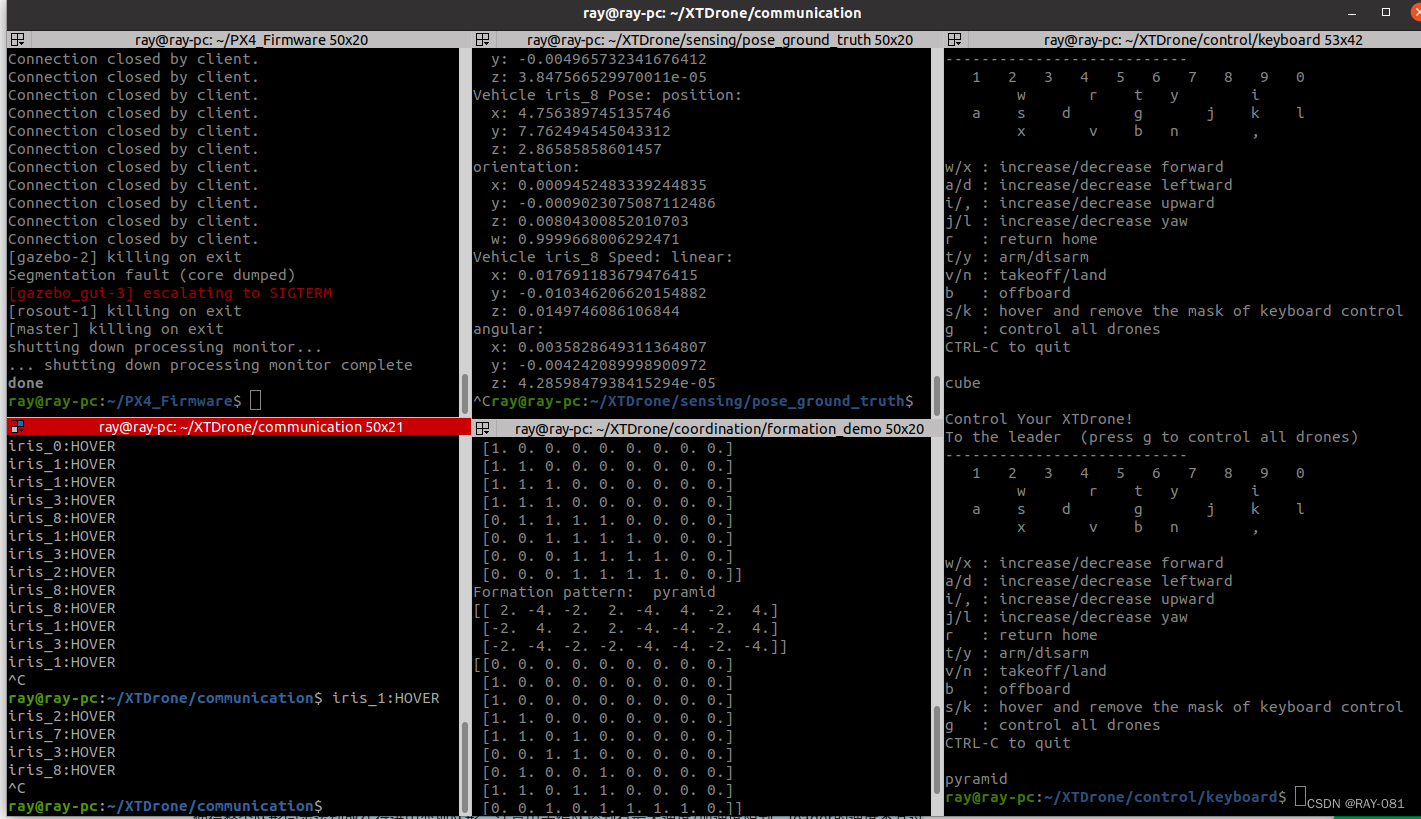

然后用利用multirotor_keyboard_control.py，按数字1或2或3键即可切换队形了，如下面的视频展示所示（由于无人机起始位置设置不同，您所看到的环境背景可能与视频不一样）。此外，还可以通过控制leader的速度，使得整个队形同步运动或在行进中变换队形，注意由于编队控制有最大速度/加速度限制，leader的速度不宜过快。
