CATIA高效工作指南——常规配置篇(一)

发布于:2025-04-13 ⋅ 阅读:(1047) ⋅ 点赞:(0)

一、CATIA无窗口启动优化

原理与实现

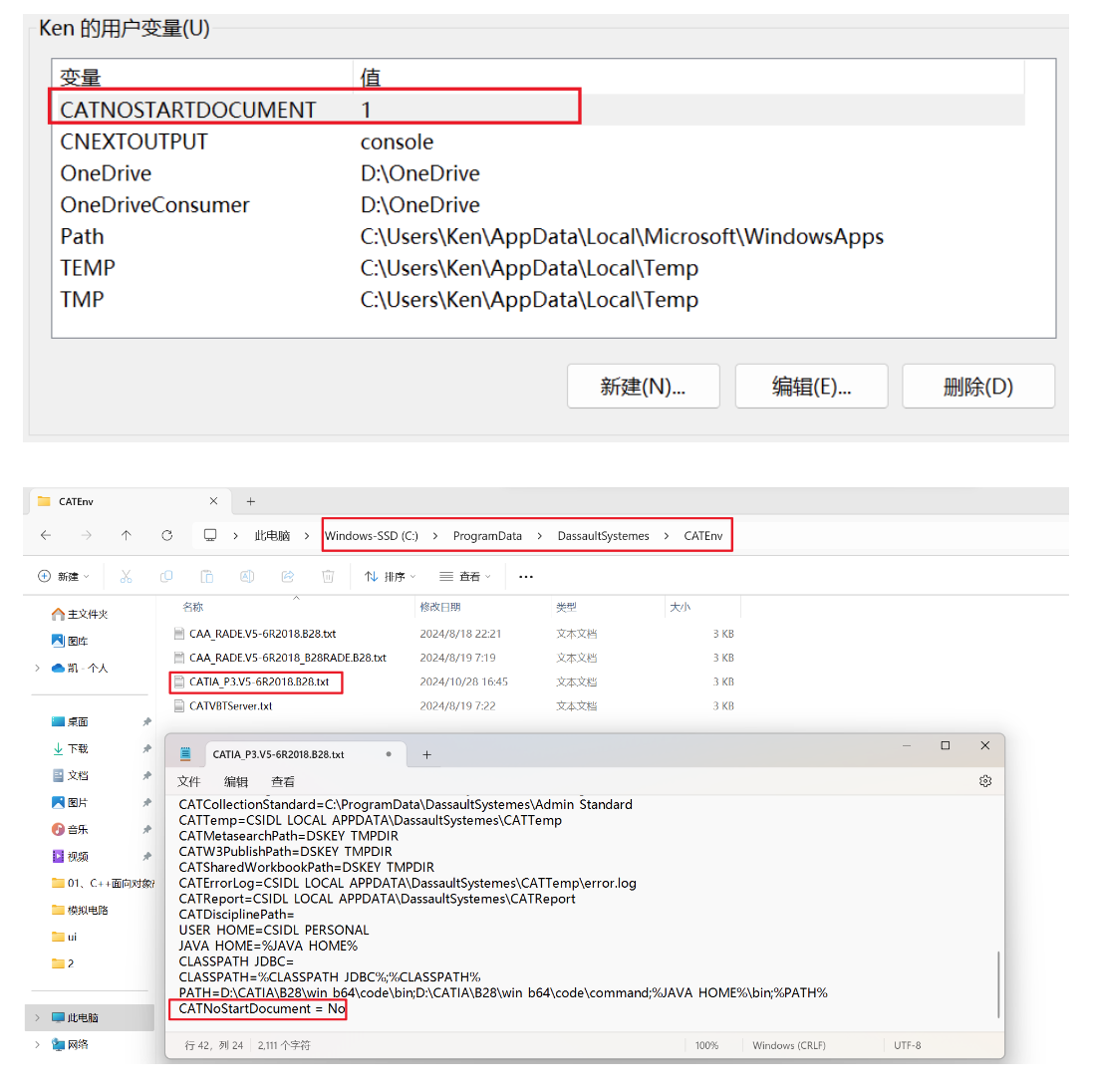

通过修改环境变量或启动参数,可禁用启动界面以提升加载速度。添加环境变量CATNOSTARTDOCUMENT=1可跳过初始画面
进阶应用:

  • 结合脚本实现静默启动:创建批处理文件(.bat)包含start CATIA.exe -env CCATNOSTARTDOCUMENT=1,双击即无界面启动。
  • 服务器部署场景:通过注册表或组策略统一配置多用户环境变量,实现企业级标准化启动。


二、跨模块工具栏整合(Part Design → GSD)

操作流程:

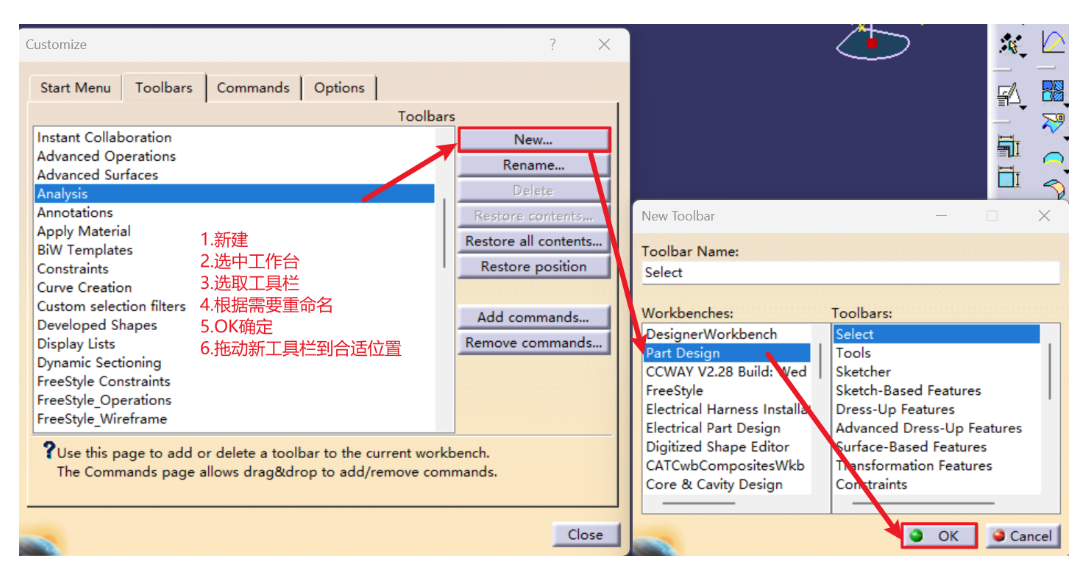

  1. ​进入自定义模式:工具 → 自定义 → 工具栏。
  2. ​创建新工具栏:点击“新建”,命名为“Part Design集成工具”。
  3. ​添加命令:在“命令”选项卡中选择Part Design功能(如“凸台”“凹槽”),拖拽至新工具栏。
  4. ​布局优化:按住Shift键拖动工具栏边缘,可切换水平/垂直排列,适应屏幕空间。
  5. 技术价值:减少模块切换频率,提升复杂曲面与实体混合建模效率30%以上(参考航空航天行业案例)。


三、视图显示模式深度解析

  1. ​平行投影(Parallel Projection)​

    • ​技术原理:通过平行光线将三维模型投影到二维平面,保持物体各边实际比例不变,无近大远小效果。

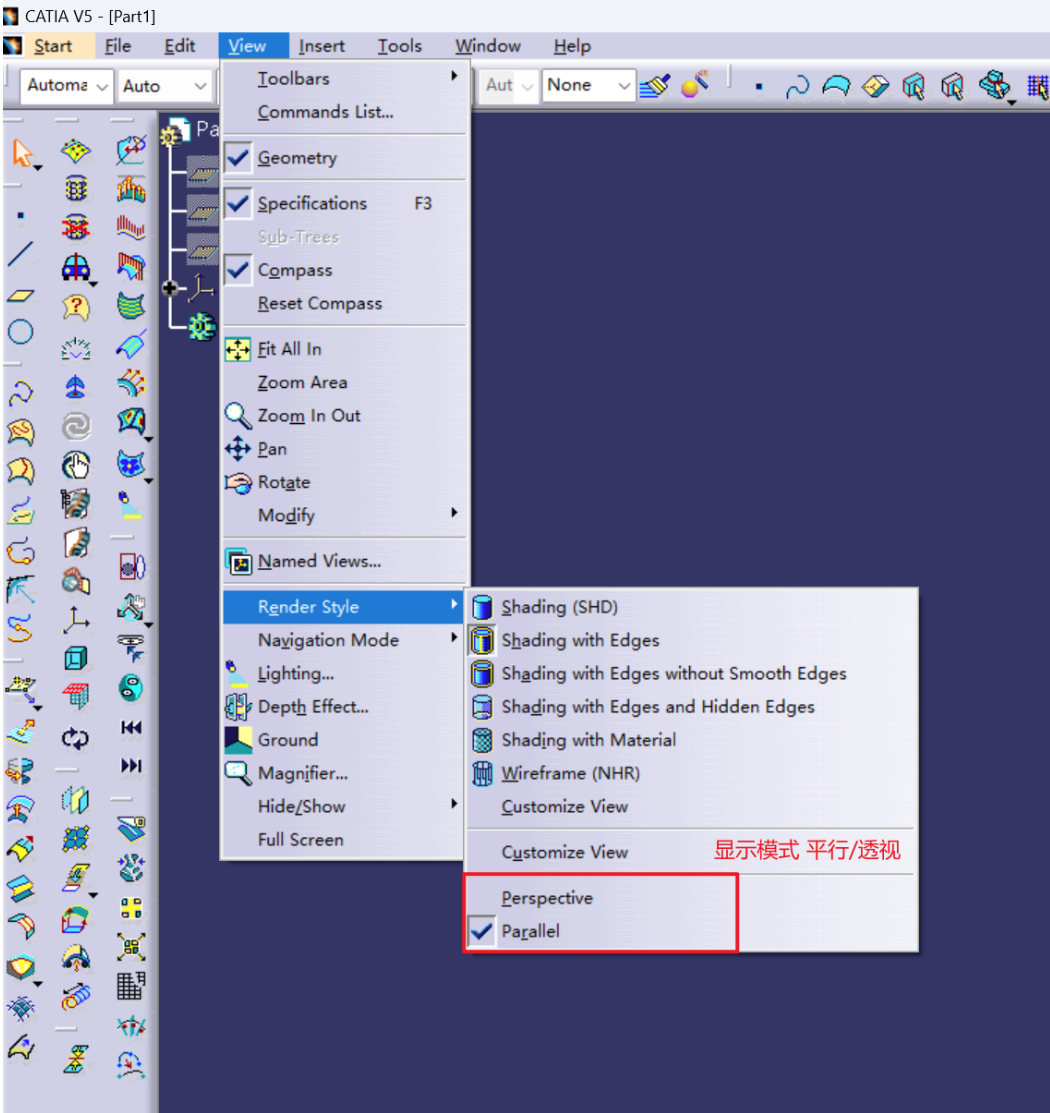

    • ​切换路径:菜单栏选择【View】→【Render Style】→【Parallel】。
    • ​典型应用:
      • 工程制图中的轴测图,确保尺寸标注无视觉失真(如机械零件三视图)。
      • 复杂装配体的对称性检查,避免透视导致的观察偏差。
  2. ​透视投影(Perspective Projection)​

    • ​技术原理:模拟人眼真实视觉,物体近大远小,呈现立体空间感。
    • ​切换路径:菜单栏选择【View】→【Render Style】→【Perspective】。
    • ​典型应用:
      • 工业设计中的外观评审,增强曲面过渡与造型流畅性感知(如汽车车身曲面评估)。
      • 空间布局验证(如飞机舱内设备位置合理性检查)。

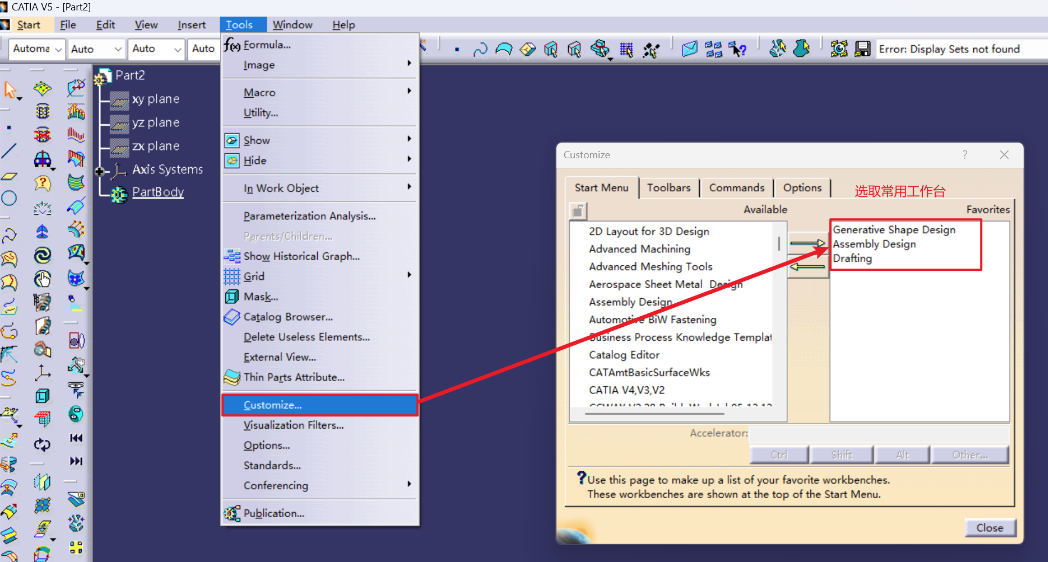

四、自定义工作台构建策略

实现路径:

  1. ​新建用户工作台:工具 → 自定义 → 用户工作台,输入名称(如“快速建模工作台”)。
  2. ​跨模块命令集成:在“工具栏”选项卡中添加零件设计、创成式曲面等高频命令组。
  3. ​保存与共享:导出.CATSettings配置文件,实现团队标准化操作环境。
    行业应用:汽车设计团队常将钣金设计与DMU运动仿真整合,缩短验证周期。

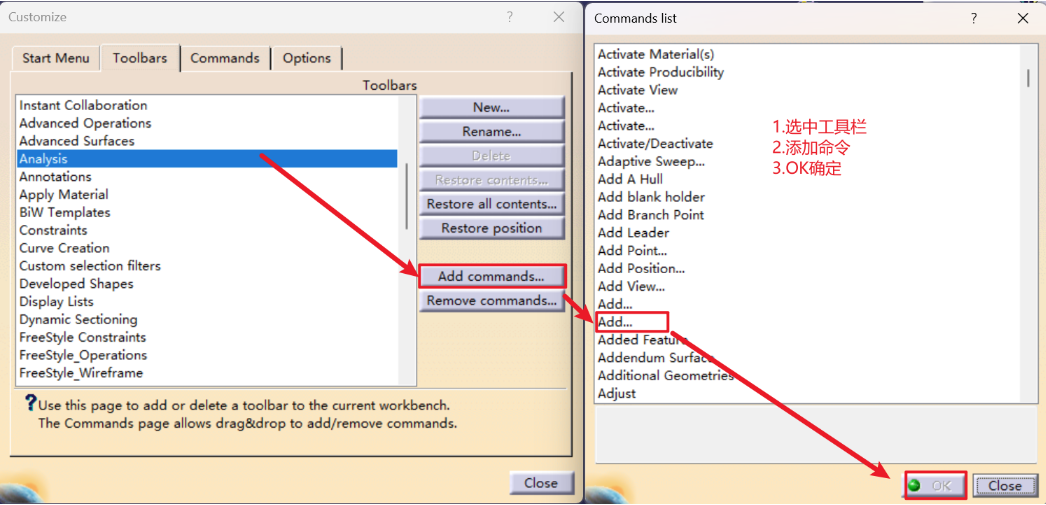

五、工具栏命令扩展方法论

动态添加技巧:

  • ​快捷键映射:在“命令”列表中将测量间距等低频功能绑定至组合键(如Alt+M),释放工具栏空间。
  • ​图标个性化:右键工具栏图标 → 属性,上传自定义.bmp图像,提升视觉辨识度。


六、命令快捷键高效配置

配置逻辑:

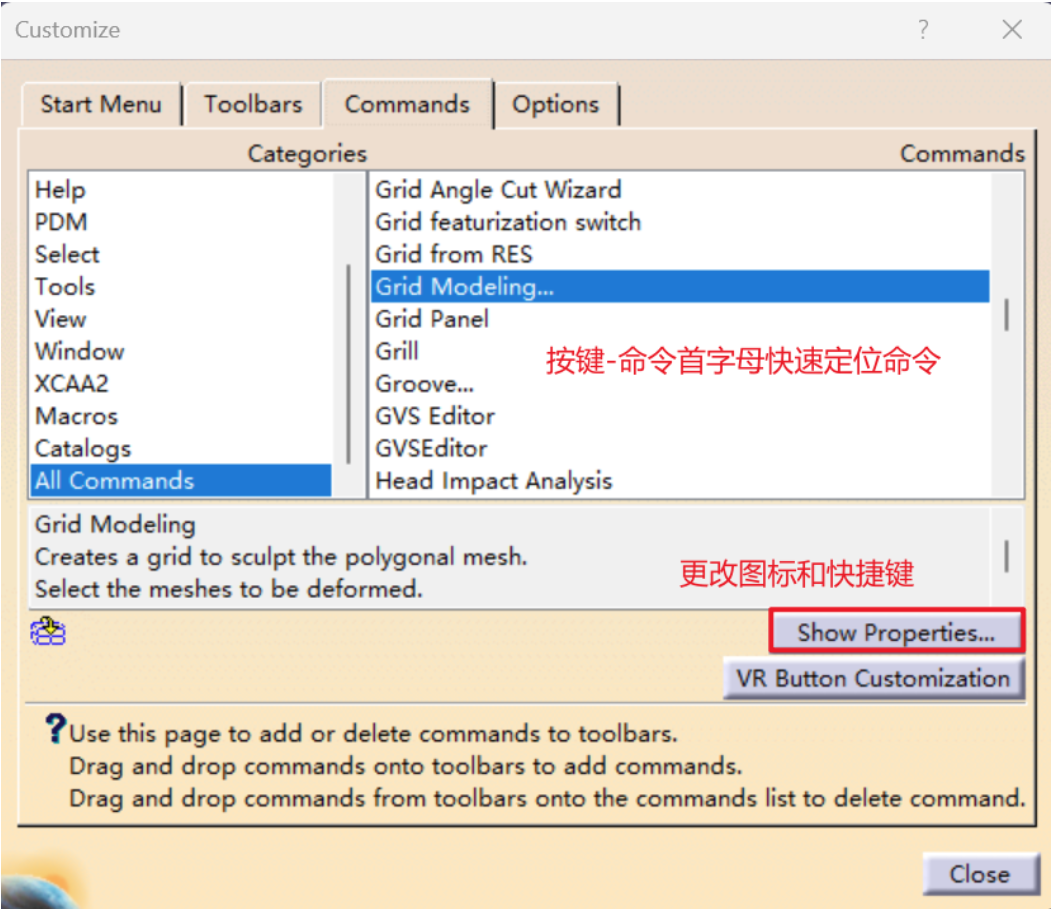

  1. ​全局快捷键:打开自定义界面,选择命令后输入快捷键(如F12绑定保存所有)。
  2. ​环境适配:避免与系统快捷键冲突,推荐使用Alt+字母组合。



七、数据安全与自动备份机制

全链路备份方案:

  1. ​本地自动保存:工具 → 选项 → 常规 → 通用,设置自动保存间隔为15分钟,防止意外中断。
  2. ​版本控制:使用ENOVIA或第三方PLM系统实现增量备份,保留历史版本。
  3. ​云同步:配置OneDrive/Google Drive同步CATSettings文件夹,跨设备恢复工作环境。


八、装配-零件互转技术

核心操作:

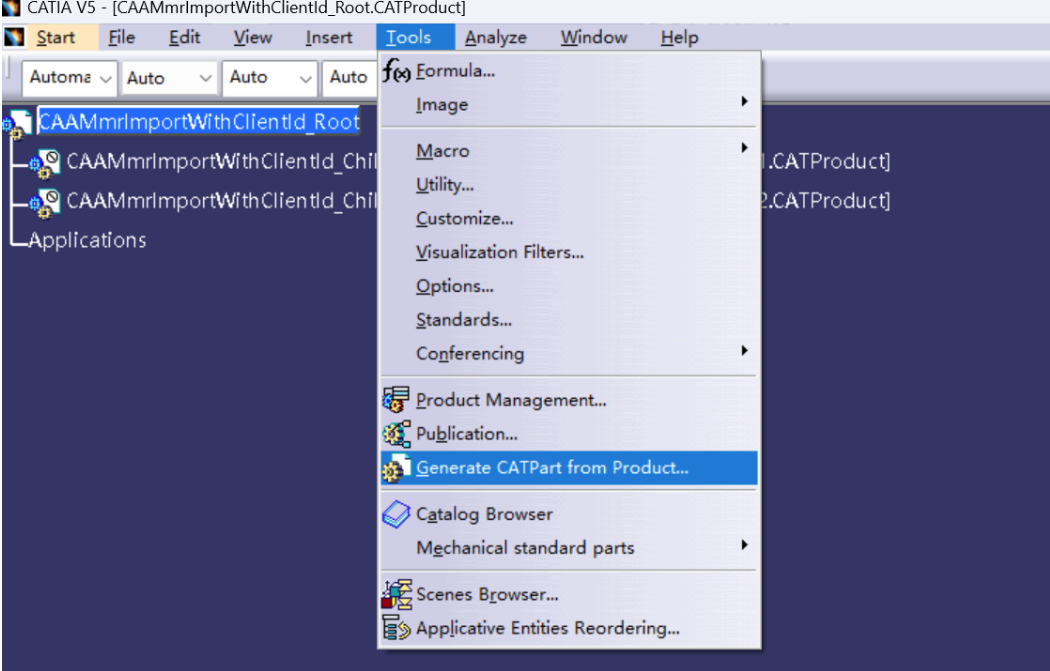

  • ​装配转零件:工具 → 从产品生成CATPart,勾选合并几何体生成单一实体。
  • ​逆向工程:通过二次开发编写VBA脚本,由零件Body生成装配。


九、显示控制与批量操作

高效选择逻辑:

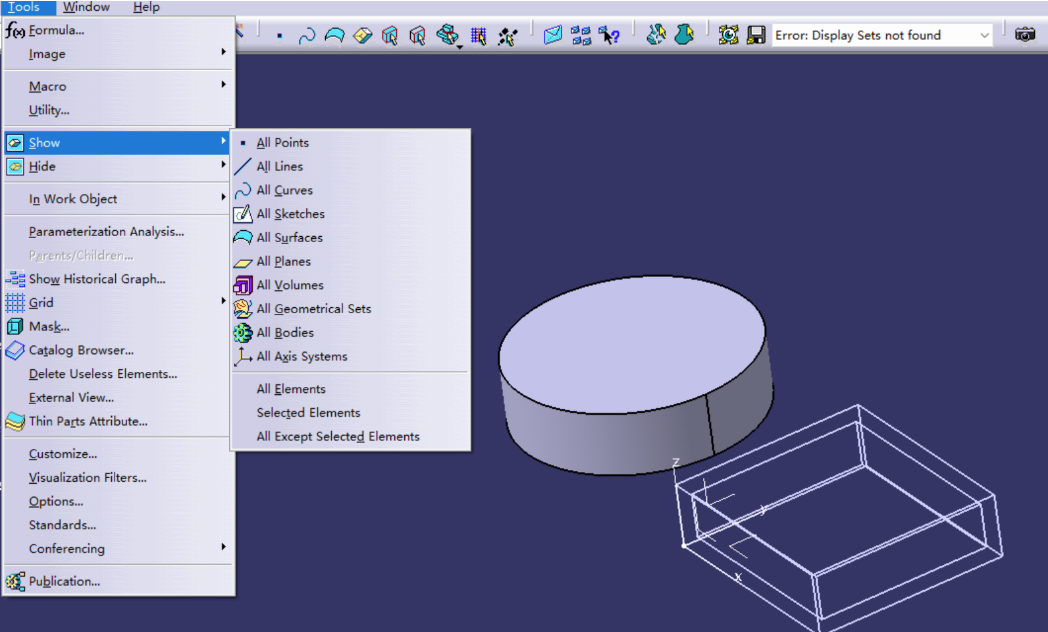

  1. ​全局显示/隐藏:Ctrl+F调出搜索器,选中所有元素,再显示Selected Elements
  2. ​选中元素之外的其他所有元素:
    1. Ctrl+F选中所有的Body元素
    2. Hide --> All Except Selected Elements 隐藏Body以外的所有元素


十、高级查找功能实战

功能分层:

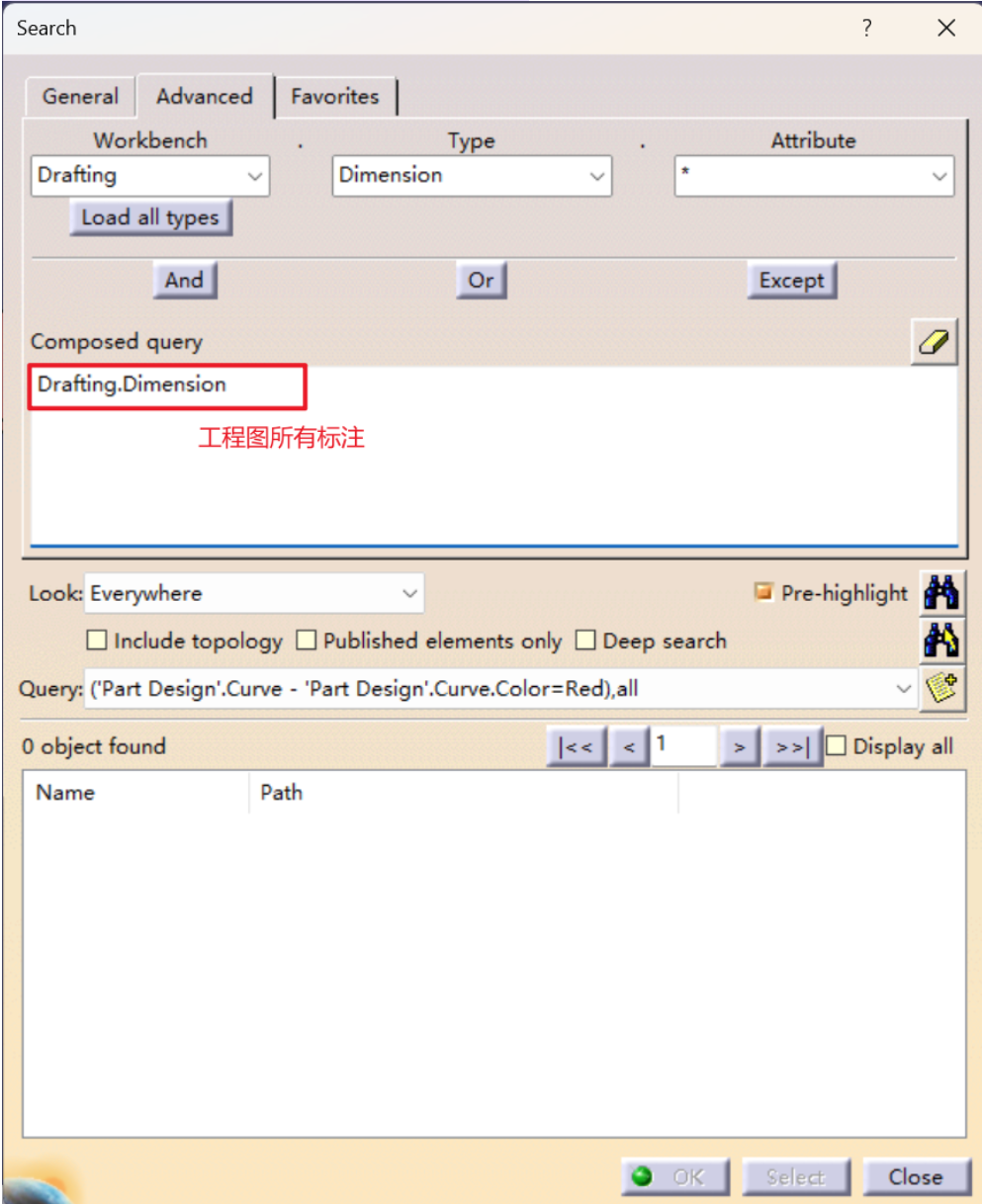

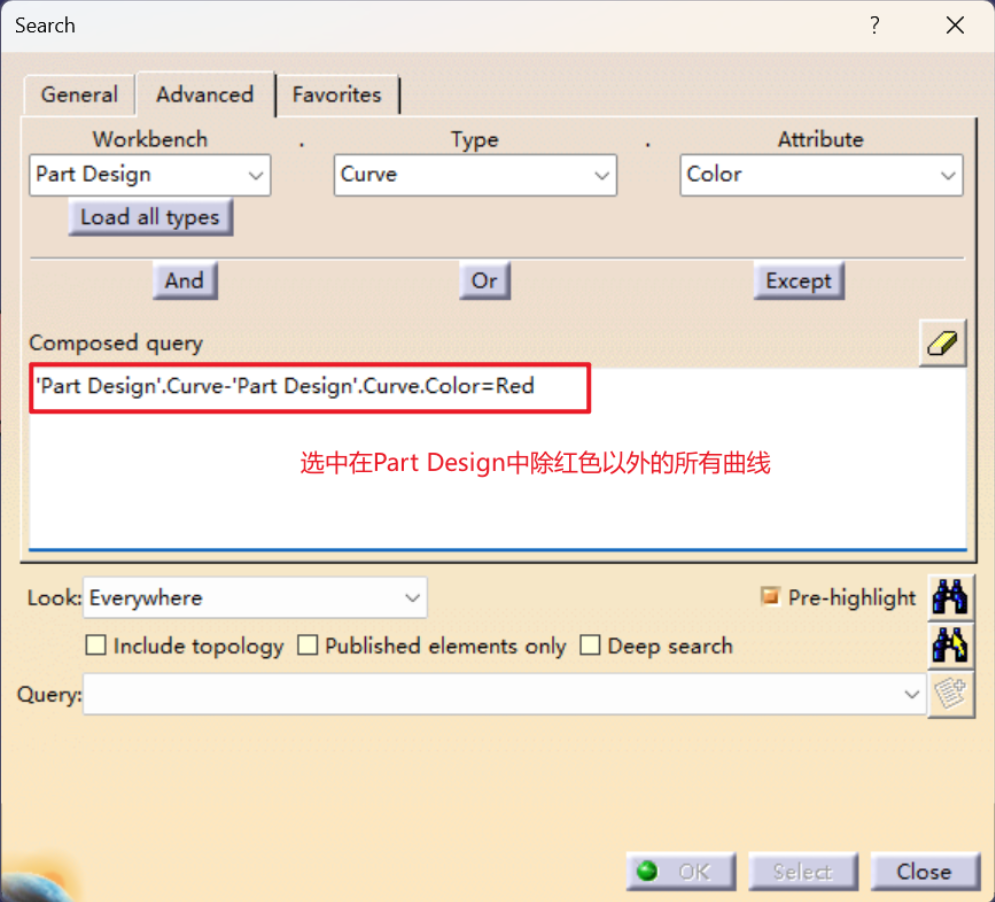

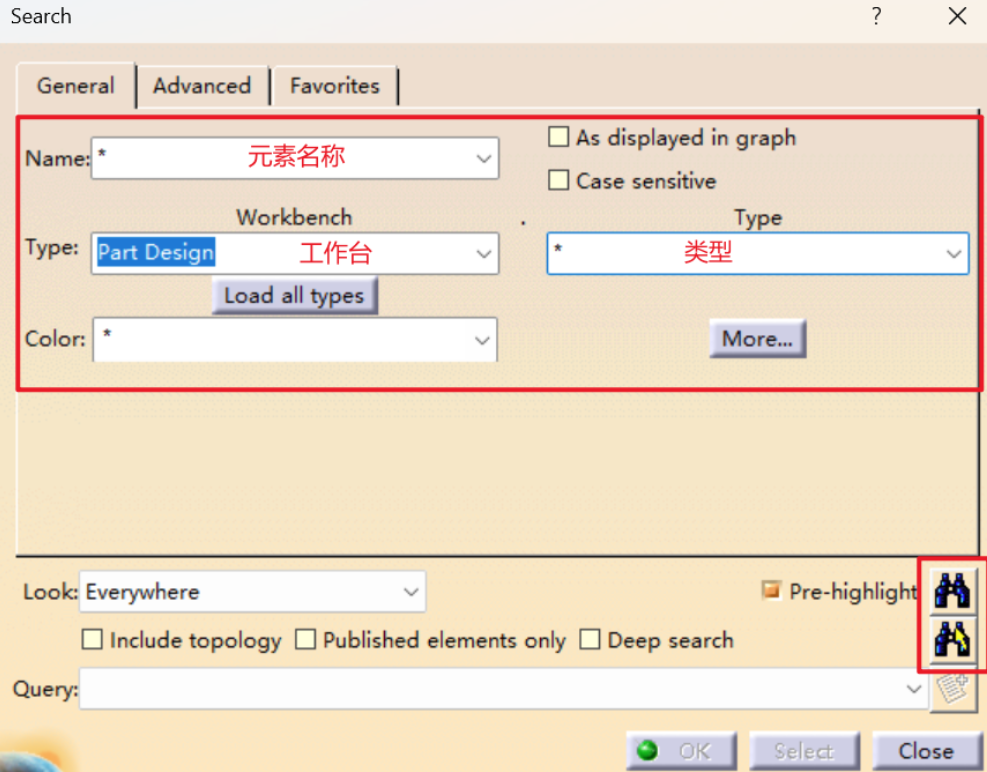

  1. ​基础检索:按名称/类型过滤,如查找所有孔。
  2. ​高级查询:通过公式编辑器定义工作台,类型和属性并组合搜索。
