一、虚拟局域网VLAN

1. VLAN基础

        定义：根据管理功能、组织机构或应用类型对交换局域网进行分段而形成的逻辑网络。例如将大型网络划分为多个VLAN（如VLAN1-4）。

        优势：

• 管理便利：便于对不同部门或功能进行分组管理
• 安全隔离：单个VLAN内的安全问题（如PC中毒）不会影响其他VLAN
• 策略控制：更容易实现访问控制策略

        通信规则：不同VLAN间通信必须经过三层设备（路由器/三层交换机/防火墙等）

注意:考试中默认"交换机"指二层交换机，需明确标注"三层"才具备跨VLAN通信功能。

冲突域和广播域:

        (1)一个中继器和集线器是一个冲突域

        (2)网桥/交换机的一个接口为一个冲突域

        (3)一个VLAN为一个广播域，交换机默认所有接口都在VLAN 1（没有划分VLAN）

1）冲突域



        基本概念：连接在同一共享介质上的所有节点集合，节点竞争同一带宽，任一节点发出的报文（单播/组播/广播）均可被其他节点接收。

        典型场景：

• 早期以太网的同轴电缆总线结构（物理层冲突）
• 集线器组网的半双工通信（逻辑层冲突）

        解决机制：

• CSMA/CD：载波监听多路访问/冲突检测协议
• 设备差异：
  • 中继器/集线器：整个设备属于1个冲突域
  • 网桥/交换机：每个接口为独立冲突域（如图中交换机组网形成5个冲突域）

        影响因素：同一介质节点越多，冲突概率越大

2）广播域



       定义：广播报文能到达的整个网络范围，同一广播域内主机均可接收广播报文。

设备特性：

• 传统以太网（集线器/总线型）：整个网络为1个广播域
• 交换机：默认所有接口在VLAN1（1个广播域），划分VLAN后可创建多个广播域
• 路由器：每个接口为独立广播域（天然隔离广播）

典型示例：

• 未划分VLAN的交换网络：所有主机处于同一广播域
• 划分VLAN10/20后：广播仅在本VLAN内传播

3）应用案例

例题:VLAN域判断

答案：B

冲突域分析：

• 网桥接口：2个冲突域（左右各1）
• 交换机接口：2个冲突域（上下各1）
• 总计：4个冲突域（非选项A的2个）

广播域分析：

• 路由器左右接口：天然隔离形成2个广播域（选项B正确）

ARP传播限制：

• 广播报文不能跨越路由器（选项D错误）
• Q查找R的MAC地址时，ARP报文仅限左侧广播域

易错点：

• 忽略路由器接口的广播域隔离特性
• 混淆三层交换机与普通交换机的功能差异

2. 交换机VLAN划分

1）划分方式

静态划分：基于交换机端口进行划分，将指定接口划入对应VLAN。这是最常用的划分方式。

动态划分：包含四种实现方式：

• 基于MAC地址划分（如将MAC地址为5489-98FC-5825的设备划入指定VLAN）
• 基于策略划分（可结合MAC地址、IP地址等条件）
• 基于网络层协议划分（如区分IPv4/IPv6）
• 基于网络层地址划分（按IP地址段划分）

2）跨VLAN通信

实现设备：必须通过三层设备（路由器或三层交换机）才能实现不同VLAN间的通信

典型应用：企业网络中研发部、测试部、市场部的VLAN可以跨越不同楼层部署

3. VLAN划分配置

1）静态配置

创建VLAN： [Huawei] vlan 10

退出： quit

接口配置：

• 进入接口模式：interface GigabitEthernet0/0/1
• 设置接口类型为access：port link-type access
• 把接口加入VLAN：port default vlan 10

2）动态配置

基于MAC地址进行VLAN划分配置命令：

• 创建VLAN：[Huawei] vlan 20
• 绑定MAC地址：mac-vlan mac-address 5489-98FC-5825

基于策略配置命令：

• 创建VLAN：[Huawei] vlan 20
• 策略配置：policy-vlan mac-address 0-1-1 ip 10.1.1.1 priority 7
• 注意：该配置会同时匹配MAC地址和IP地址，并设置802.1p优先级为7

4. VLAN作用

（1）流量控制：限制广播域范围，有效控制广播风暴，减小冲突域，提高带宽利用率

（2）安全增强：通过路由配置实现VLAN间通信过滤，提供流量控制和安全隔离

（3）灵活管理：突破地理限制按功能划分工作组，基于MAC划分时支持移动办公

考点提示

• 案例题重点：VLAN划分方式（静态/动态）是案例分析题标准答案要点
• 选择题考点：基于策略的VLAN划分配置曾考过选择题
• 记忆要点：VLAN三大作用为教材标准内容，需重点记忆

5. 802.1Q标签

1）802.1Q标签字段概述

• 基本结构：802.1Q标签共4字节，插入在以太网帧中源MAC地址之后、类型字段之前
• 核心字段：重点掌握PRI（优先级）和VID（VLAN标识符）两个字段
• 技术对比：相比VXLAN的24位VNI标识符（支持1600万虚拟网络），VLAN的12位VID支持规模较小
• 封装方式：基于UPD封装

2）PRI（优先级）

• 位数分配：占用3位空间，可表示0∼7共8个优先级
• 实际应用：当多个帧等待发送时，交换机根据优先级决定发送顺序
• 考试重点：优先级字段长度是高频考点（3位）

3）VID（VLAN标识符）

• 位数分配：占用12位空间，理论可表示2^12=4096个VLAN
• 特殊保留：VID0用于识别优先级，VID4095保留未用
• 实际可用：有效VLAN编号范围为1∼4094，共4094个可用VLAN

4）VLAN数量及默认管理VLAN

• 默认配置：VLAN 1是默认管理VLAN，不可删除
• 初始状态：所有交换机端口默认属于VLAN1
• 常见误区：虽然12位理论上支持4096个值，但实际可用只有4094个（需排除0和4095）

5）802.1Q标签在以太网帧中的位置

具体位置：位于源MAC地址（6字节）之后，类型/长度字段之前

字段组成：

• TPID（16位）：标签协议标识符
• PRI（3位）：优先级
• CFI（1位）：规范格式指示器
• VID（12位）：VLAN标识符

6）交换机对VLAN标签的处理

实现方式：由专用硬件自动完成添加/删除操作

性能特点：处理速度极快，几乎不引入网络延迟

处理主体：中间传输的交换机负责VLAN标签的增删操作，VLAN标记对用户透明

7）VLAN标记对用户透明

终端视角：

• 发送端（如PC）产生标准以太网帧
• 接收端（如服务器）接收标准以太网帧

传输过程：VLAN标记仅在网络设备间传递，终端设备不可见

6. 交换机端口类型

1）Access接口

• 功能特点：仅能传输单个VLAN的数据
• 典型应用：连接终端设备（PC、摄像头等）
• 标签处理：接入端口会剥离VLAN标签

2）Trunk接口

• 功能特点：可传输多个VLAN的数据
• 典型应用：交换机之间的互联
• 标签保留：会保留原始VLAN标签进行传输

3）Hybrid接口

• 混合特性：兼具Access和Trunk接口的功能
• 灵活控制：可自定义标签处理方式

4）QinQ（dot-1q)技术

• 技术特点：采用双层VLAN标签（外层+内层）
• 容量计算：支持4094×4094≈1600万个虚拟网络
• 应用场景：主要应用于运营商城域网环境

7. 应用案例

1）例题:生成VLAN标记协议

• 答案: A.IEEE 802.1q
• 考点: 用于生成VLAN标记的协议
• 解析: 题目问的是用于生成VLAN标记的协议，根据网络知识，IEEE 802.1q是用于生成VLAN标记的协议，因此选择A。

2）例题:VLAN作用描述判断



• 答案: C
• 考点: VLAN的描述
• 解析:
  • A选项“VLAN的主要作用是隔离广播域”描述正确。
  • B选项“不同VLAN间须跨三层互通”描述正确，不同VLAN间需要通过路由器等三层设备进行互通。
  • C选项“VLAN ID可以使用范围为1~4095”描述错误，VLAN ID的可使用范围是1-4094，其中1是默认的管理VLAN，不能创建，也不能删除，0和4095保留，不能使用。
  • D选项“VLAN1不用创建且不能删除”描述正确。
• 因此，不正确的选项是C。

3）例题:批量创建VLAN数量



• 答案: D.2和11
• 考点: 批量创建VLAN的命令及结果
• 解析:
  • 命令“vlan batch 30 40”会创建VLAN 30和VLAN 40，共2个VLAN。
  • 命令“vlan batch 30 to 40”会创建VLAN 30到VLAN 40，包括30和40，共11个VLAN。
• 因此，分别创建的VLAN数量是2和11，选择D。

4）例题:VLAN配置命令



• 考点: VLAN配置命令的含义

60题答案: B

• 配置命令: port-isolate enable
• 含义: 同一VLAN下二层隔离。即配置了该命令的接口，在同一VLAN下将不能二层互通。
• 选择: B选项“同一VLAN下二层隔离”描述正确。

61题答案: A

• 配置命令: port trunk allow-pass vlan 10 to 30
• 含义: 配置接口属于VLAN10-VLAN30，即允许这些VLAN的流量通过该接口。
• 选择: A选项“配置接口属于VLAN10-VLAN30”描述正确。

注意: 华为设备的串口接口默认不放行除了VLAN 1的流量，如果需要放行其他VLAN的流量，需要手动配置。

知识小结

二、城域网

1. 城域网技术

1）QinQ技术

技术标准: 基于IEEE 802.1ad标准，是802.1Q的b

实现方式: 采用双层VLAN标签封装，外层为运营商标签（4字节），内层为用户标签（4字节）。

本质：实际是把用户VLAN嵌套早运营商城域以太网VLAN中传送。

标签位置: VLAN标签打在源MAC地址之后，这是选择题常考点

标识数量: 单层VLAN支持4094个标识（2^12-2），双层可达4094×4094个组合

应用场景: 主要用于运营商城域网、家庭宽带和部分校园网

2）MAC-IN-MAC技术

技术标准: 基于IEEE 802.1ah标准，又称PBB技术

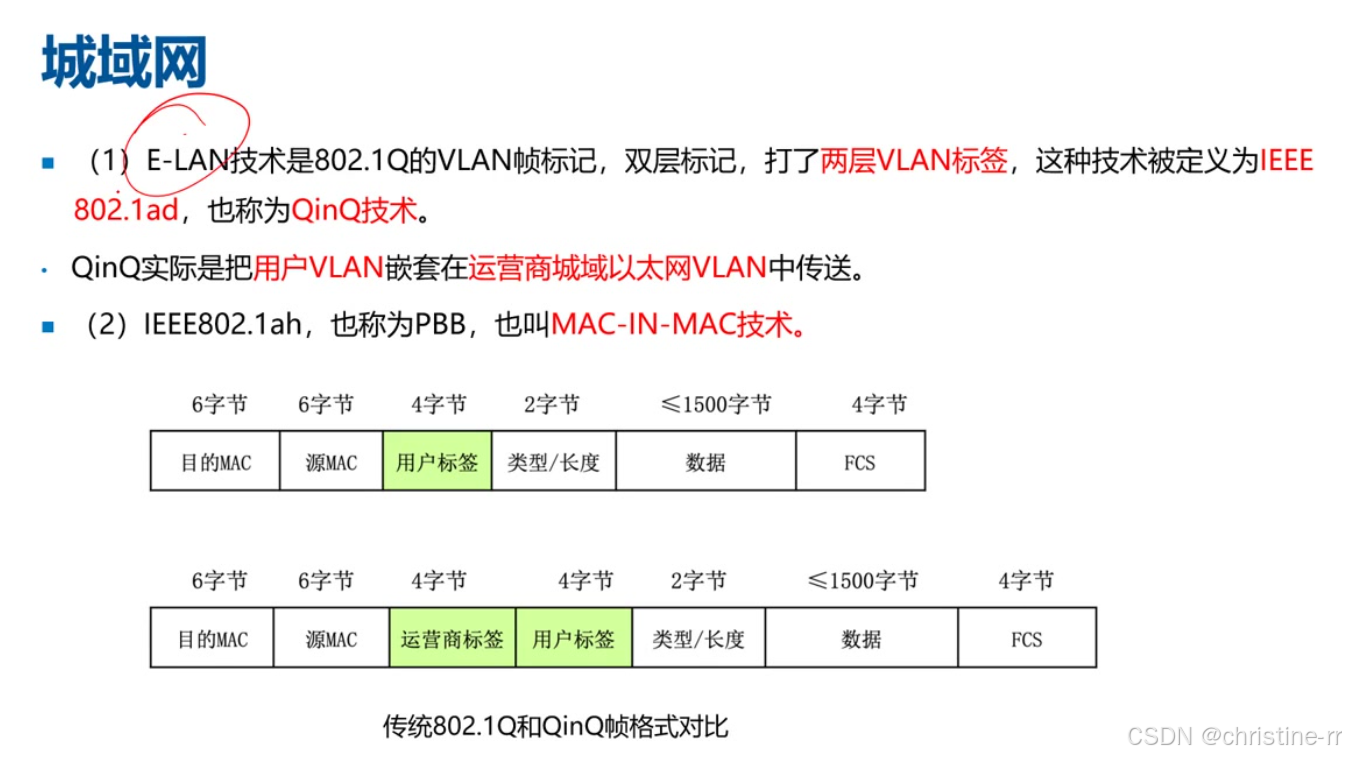

封装特点: 进行两次以太网封装，将MAC地址封装在MAC地址内

帧结构对比:

• 传统802.1Q帧：目的MAC(6B)+源MAC(6B)+用户标签(4B)+类型/长度(2B)+数据(≤1500B)+FCS(4B)
• QinQ帧：增加运营商标签(4B)位于用户标签前

2. 应用案例

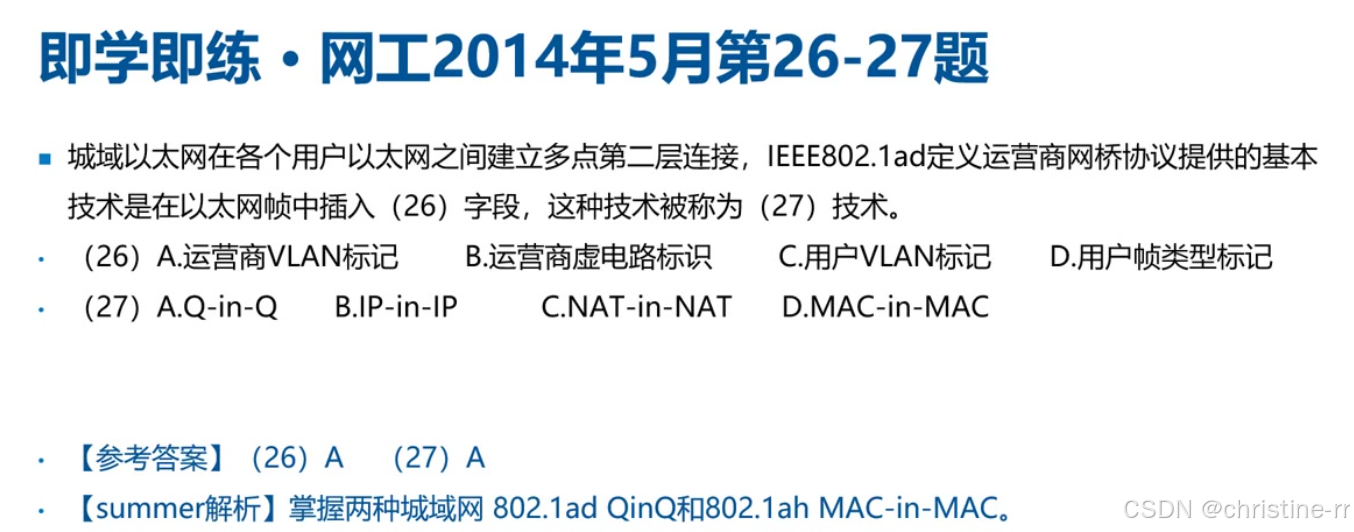

1）例题:城域网技术判断

• 题干分析: 考查802.1ad协议在以太帧中插入的字段类型
• 关键点: 运营商网桥协议插入的是外层VLAN标签（运营商标签）
• 易混淆项: 注意区分用户VLAN标记（内层）和运营商VLAN标记（外层）
• 答案确认: 26题选A（运营商VLAN标记），27题选A（Q-in-Q技术）

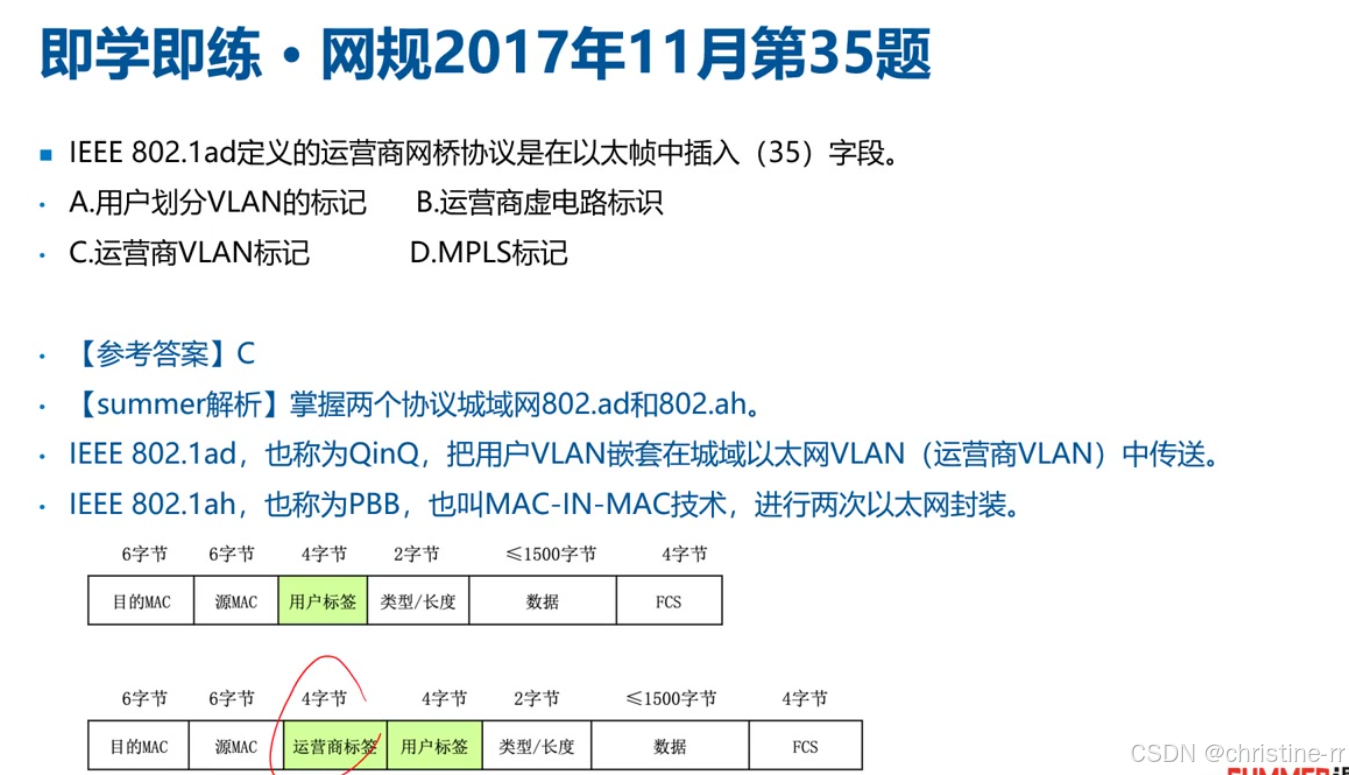

2）例题:城域网技术判断

• 技术识别: 明确802.1ad对应QinQ技术
• 字段区分: 运营商标签与用户标签的位置关系
• 排除法: 排除MPLS标记、虚电路标识等干扰项
• 正确答案: C选项（运营商VLAN标记）

3. VxLAN与传统VLAN的比较

相同点: 都具有隔离用户/业务的功能

标识数量:

• VLAN使用12位VID（4094个可用）
• VxLAN使用24位VNI（约1600万个）

广域网支持:

• 基于UDP封装，可穿越广域网
• 类似技术包括CAPWAP（无线）、IPSec IKE（UDP 不穿越广域网500/穿越广域网4500）

自动化优势: 可与SDN/云平台结合实现自动化部署

应用场景: VXLAN主要用于数据中心多租户隔离和虚拟机迁移（需保持IP/MAC不变）

技术演进: 从VLAN→QinQ（双层标签）→VxLAN（更高级隔离）的技术发展路径

知识小结
