CAD属性图框值与Excel联动(CAD块属性导出Excel、excel更新CAD块属性)——CAD c#二次开发

发布于:2025-05-10 ⋅ 阅读:(8) ⋅ 点赞:(0)

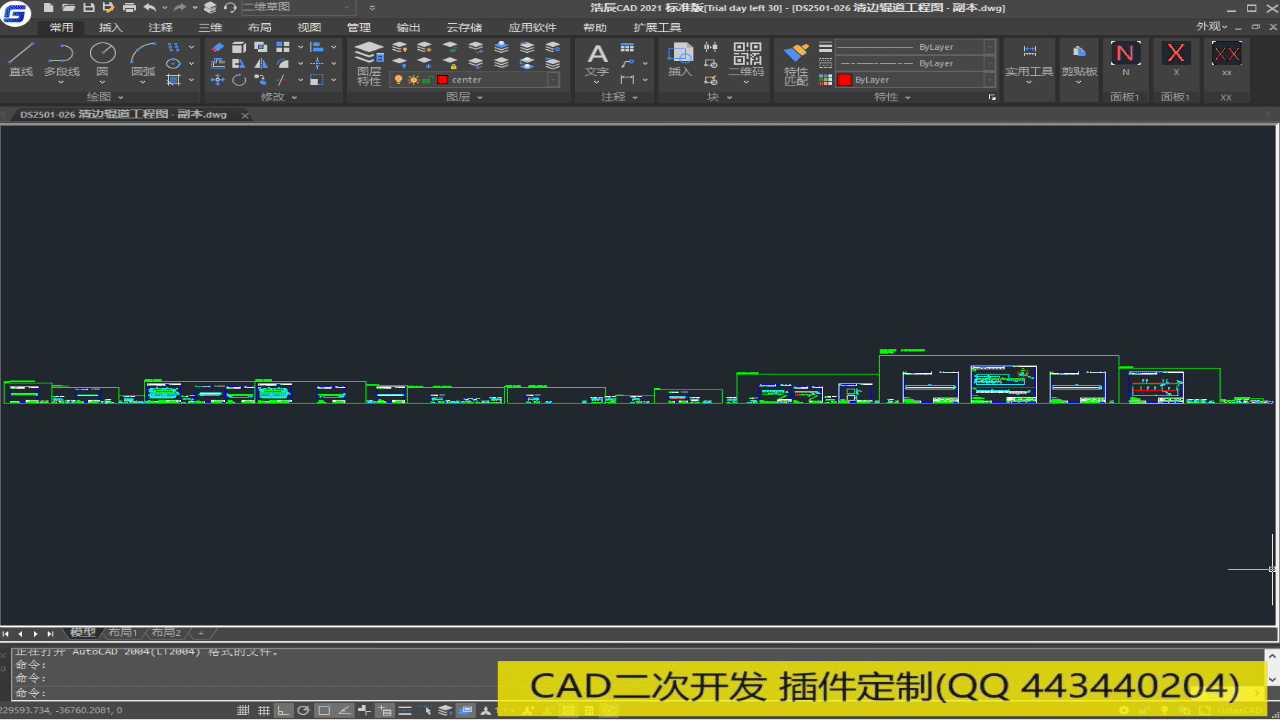

CAD插件实现块属性值与excel的互动,效果如下:

加载dll插件(CAD 命令行输入netload ,运行xx即可导出Excel,运行xx1即可根据excel更新dwg块属性值。)

部分代码如下

  // 4. 开启事务更新CAD数据
  using (Transaction trans = doc.Database.TransactionManager.StartTransaction())
  {
      try
      {
          int updatedCount = 0; // 记录更新成功的块数

          // 5. 获取模型空间中的块参照(与导出时逻辑一致)
          BlockTableRecord modelSpace = trans.GetObject(
              doc.Database.CurrentSpaceId,
              OpenMode.ForRead) as BlockTableRecord;

          // 6. 遍历CAD中的块参照(按X坐标排序,与导出顺序一致)
          var cadBlocks = modelSpace
              .Cast<ObjectId>()
              .Where(objId => objId.ObjectClass.Name == "AcDbBlockReference")
              .Select(objId => trans.GetObject(objId, OpenMode.ForRead) as BlockReference)
              .Where(blockRef => blockRef != null)
              .OrderBy(b => b.Position.X) // 与导出排序一致,确保序号对应
              .ToList();

          // 7. 匹配Excel数据与CAD块参照(按序号匹配)
          for (int i = 0; i < excelData.Count; i++)
          {
              ExcelBlockData excelBlock = excelData[i];
              if (i >= cadBlocks.Count) break; // Excel行数超过CAD块数时终止

              BlockReference cadBlock = cadBlocks[i];
              if (cadBlock == null) continue;

              // 8. 以写模式重新打开块参照(关键!否则无法修改属性)
              cadBlock = trans.GetObject(cadBlock.ObjectId, OpenMode.ForWrite) as BlockReference;
              if (cadBlock == null) continue;

              // 9. 获取块参照的属性字典(标签名 -> 属性对象)
              Dictionary<string, AttributeReference> cadAttrDict = GetBlockAttributes(cadBlock, trans);

              // 10. 遍历目标属性,更新不一致的值
              foreach (var kvp in excelBlock.AttributeValues)
              {
                  string tag = kvp.Key;
                  string excelValue = kvp.Value;

                  // 检查CAD中是否存在该属性
                  if (cadAttrDict.TryGetValue(tag, out AttributeReference cadAttr))
                  {
                      // 以写模式重新打开属性(关键!否则无法修改值)
                      cadAttr = trans.GetObject(cadAttr.ObjectId, OpenMode.ForWrite) as AttributeReference;
                      if (cadAttr == null) continue;

                      // 比较值(忽略空值或未修改的情况)
                      if (!string.IsNullOrEmpty(excelValue) && cadAttr.TextString != excelValue)
                      {
                          cadAttr.TextString = excelValue; // 更新属性值
                          updatedCount++;
                      }
                  }
              }
          }

          trans.Commit(); // 提交事务
          ed.WriteMessage($"\n成功更新 {updatedCount} 个属性值!");
      }
      catch (Exception ex)
      {
          trans.Abort();
          ed.WriteMessage($"\n更新失败: {ex.Message}");
      }
  }
