K8S-statefulset-mysql-ha

发布于：2025-05-25 ⋅ 阅读:(25) ⋅ 点赞:(0)

需求

实现一个HA mysql，包括1个master，2个slave。在K8S上已statefulset部署。

mysql HA原理

略

K8S环境需要解决的问题

1、由于使用同一个statefulset配置，因此需要考虑master和slave使用不同的cnf文件。

2、不同pod之间文件的传输

3、容器重启之后，有些状态不能改变。

K8S部署

configmap

apiVersion: v1
kind: ConfigMap
metadata:
  name: mysql
  labels:
    app: mysql
data:
  master.cnf: |
    # Apply this config only on the master.
    [mysqld]
    log-bin
  slave.cnf: |
    # Apply this config only on slaves.
    [mysqld]
    super-read-only

master.cnf用于master节点，slave.cnf用于slave节点。

service

#写要通过mysql-0来写
apiVersion: v1
kind: Service
metadata:
  name: mysql
  labels:
    app: mysql
spec:
  ports:
  - name: mysql
    port: 3306
  clusterIP: None  #与service不同
  selector:
    app: mysql
---
#用于读
apiVersion: v1
kind: Service
metadata:
  name: mysql-read
  labels:
    app: mysql
spec:
  ports:
  - name: mysql
    port: 3306
  selector:
    app: mysql

statefulset

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: mysql
spec:
  selector:
    matchLabels:
      app: mysql
  serviceName: mysql
  replicas: 3
  template:
    metadata:
      labels:
        app: mysql
    spec:
#----------------初始化容器部分-----------------
      initContainers:             //pod初始化阶段，第一个初始化容器
      #=============== 初始化mysql
      - name: init-mysql
        image: reg.westos.org/k8s/mysql:5.7
        command:
        - bash
        - "-c"
        - |
          set -ex
          # 通过hostname创建 mysql server-id 。
          [[ `hostname` =~ -([0-9]+)$ ]] || exit 1
          ordinal=${BASH_REMATCH[1]}
          echo [mysqld] > /mnt/conf.d/server-id.cnf
          # Add an offset to avoid reserved server-id=0 value.
          echo server-id=$((100 + $ordinal)) >> /mnt/conf.d/server-id.cnf
          # 根据pod序号从configmap拷贝不同cnf
          if [[ $ordinal -eq 0 ]]; then
            cp /mnt/config-map/master.cnf /mnt/conf.d/
          else
            cp /mnt/config-map/slave.cnf /mnt/conf.d/
          fi
        volumeMounts:
        - name: conf   #emptyDir保证每次启动pod都会重新生成，这样每次configmap都会生效。
          mountPath: /mnt/conf.d
        - name: config-map
          mountPath: /mnt/config-map
      #==========拷贝数据文件
      - name: clone-mysql            //第二个初始化容器，主从复制
        image: reg.westos.org/k8s/xtrabackup:1.0
        command:
        - bash
        - "-c"
        - |
          set -ex
          # 数据已存在则退出.
          [[ -d /var/lib/mysql/mysql ]] && exit 0
          # master节点 直接退出 (ordinal index 0).
          [[ `hostname` =~ -([0-9]+)$ ]] || exit 1
          ordinal=${BASH_REMATCH[1]}
          [[ $ordinal -eq 0 ]] && exit 0
          # 从其他节点（前一个节点）拷贝数据文件. 仅接收数据，接收完数据就退出。
          ncat --recv-only mysql-$(($ordinal-1)).mysql 3307 | xbstream -x -C /var/lib/mysql
          # 准备备份为后面的节点服务.
          xtrabackup --prepare --target-dir=/var/lib/mysql
        volumeMounts:
        - name: data
          mountPath: /var/lib/mysql
          subPath: mysql
        - name: conf
          mountPath: /etc/mysql/conf.d
#--------------容器定义部分--------------------
      containers:
      #===========mysql容器
      - name: mysql
        image: reg.westos.org/k8s/mysql:5.7
        env:
        - name: MYSQL_ALLOW_EMPTY_PASSWORD
          value: "1"
        ports:
        - name: mysql
          containerPort: 3306
        volumeMounts:
        - name: data
          mountPath: /var/lib/mysql
          subPath: mysql
        - name: conf
          mountPath: /etc/mysql/conf.d
        resources:
          requests:
            cpu: 500m
            memory: 1Gi
        livenessProbe:
          exec:
            command: ["mysqladmin", "ping"]
          initialDelaySeconds: 30
          periodSeconds: 10
          timeoutSeconds: 5
        readinessProbe:
          exec:
            # Check we can execute queries over TCP (skip-networking is off).
            command: ["mysql", "-h", "127.0.0.1", "-e", "SELECT 1"]
          initialDelaySeconds: 5
          periodSeconds: 2
          timeoutSeconds: 1
      #=========  备份容器
      - name: xtrabackup
        image: reg.westos.org/k8s/xtrabackup:1.0
        ports:
        - name: xtrabackup
          containerPort: 3307
        command:
        - bash
        - "-c"
        - |
          set -ex
          cd /var/lib/mysql

          #  从备份信息文件里读取MASTER_LOG_FILEM和MASTER_LOG_POS这两个字段的值，用来拼装集群初始化SQL
          if [[ -f xtrabackup_slave_info && "x$(<xtrabackup_slave_info)" != "x" ]]; then
            # 如果xtrabackup_slave_info文件存在，说明这个备份数据来自于另一个Slave节点。
            #这种情况下，XtraBackup工具在备份的时候，就已经在这个文件里自动生成了"CHANGE MASTER TO" SQL语句。
            #所以，我们只需要把这个文件重命名为change_master_to.sql.in，后面直接使用即可
            # 由于从slave节点拷贝，因此把最后一个分号去掉。
            cat xtrabackup_slave_info | sed -E 's/;$//g' > change_master_to.sql.in
            # 就用不着xtrabackup_binlog_info了，删除
            rm -f xtrabackup_slave_info xtrabackup_binlog_info
          elif [[ -f xtrabackup_binlog_info ]]; then
          #如果只存在xtrabackup_binlog_inf文件，那说明备份来自于Master节点，
          #我们就需要解析这个备份信息文件，读取MASTER_LOG_FILEM和MASTER_LOG_POS这两个字段的值
            [[ `cat xtrabackup_binlog_info` =~ ^(.*?)[[:space:]]+(.*?)$ ]] || exit 1
            #删除不用了
            rm -f xtrabackup_binlog_info xtrabackup_slave_info
            echo "CHANGE MASTER TO MASTER_LOG_FILE='${BASH_REMATCH[1]}',\
                  MASTER_LOG_POS=${BASH_REMATCH[2]}" > change_master_to.sql.in
          fi

           # 如果change_master_to.sql.in存在，就意味着需要做集群初始化工作
          if [[ -f change_master_to.sql.in ]]; then
            #一定要先等MySQL容器启动之后才能进行下一步连接MySQL的操作
            echo "Waiting for mysqld to be ready (accepting connections)"
            until mysql -h 127.0.0.1 -e "SELECT 1"; do sleep 1; done

            echo "Initializing replication from clone position"
            # 使用change_master_to.sql.in的内容，拼装SQL，组成一个完整的初始化和启动Slave的SQL语句
            mysql -h 127.0.0.1 \
                  -e "$(<change_master_to.sql.in), \
                          MASTER_HOST='mysql-0.mysql', \
                          MASTER_USER='root', \
                          MASTER_PASSWORD='', \
                          MASTER_CONNECT_RETRY=10; \
                        START SLAVE;" || exit 1
            #  将文件change_master_to.sql.in改个名字，防止这个Container重启的时候，因为又找到了change_master_to.sql.in，从而重复执行一遍这个初始化流程
            mv change_master_to.sql.in change_master_to.sql.orig
          fi

          #使用ncat监听3307端口。它的作用是，在收到传输请求的时候，直接执行"xtrabackup --backup"命令，备份MySQL的数据并发送给请求者
          exec ncat --listen --keep-open --send-only --max-conns=1 3307 -c \
            "xtrabackup --backup --slave-info --stream=xbstream --host=127.0.0.1 --user=root"
        volumeMounts:
        - name: data
          mountPath: /var/lib/mysql
          subPath: mysql
        - name: conf
          mountPath: /etc/mysql/conf.d
        resources:
          requests:
            cpu: 100m
            memory: 100Mi
      volumes:
      - name: conf
        emptyDir: {}
      - name: config-map
        configMap:
          name: mysql
#---------------数据持久化部分-----------------
  volumeClaimTemplates:
  - metadata:
      name: data
    spec:
      accessModes: ["ReadWriteOnce"]
      resources:
        requests:
          storage: 10Gi

原理

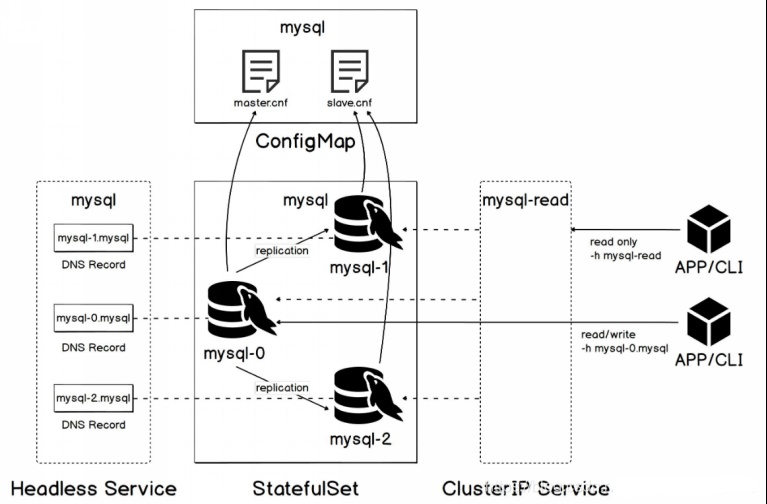

部署结构

image-20210407171052689

使用statefulset部署pod，headless service 访问服务。service 访问read节点。

init-mysql容器

init-mysql容器主要用于根据节点的类型不同生成server-id和拷贝cnf文件。

容器使用的目录是容器内部的目录，因此每次启动pod，容器都会重新创建。server-id不会变。

clone-mysql容器

容器主要用于从其他节点拷贝数据文件到 slave节点。

mysql容器

mysql运行容器。

xtrabackup容器

备份还原工具

共享目录

conf 目录 挂载在init-mysql容器的/mnt/conf.d目录，clone-mysql容器的/etc/mysql/conf.d目录，，mysql容器的/etc/mysql/conf.d目录。通过此方式实现数据文件共用。

ncat

说起ncat我们不得不说一下Netcat。Netcat用于从TCP/UDP连接中读取或发送网络数据。cat是Linux中查看或连接文件的命令，所以netcat本意为从网络上查看文件内容。

镜像说明

  • reg.westos.org/k8s/mysql:5.7

  • reg.westos.org/k8s/xtrabackup:1.0
    备份还原镜像

探针

mysql容器探针

livenessProbe：mysqladmin ping
readinessProbe：mysql -h 127.0.0.1 -e "SELECT 1 "

附录

参考

mysql主从搭建：https://blog.csdn.net/demon7552003/article/details/124728616

xtrabackup原理：https://blog.csdn.net/ChenVast/article/details/72594055，https://blog.csdn.net/yu891203/article/details/106758822

ncat详细介绍：https://blog.csdn.net/demon7552003/article/details/117162103
