在西门子 S7-1500 系列 PLC 的系统构建中，CPU 作为核心控制单元，其选型直接决定了自动化系统的性能、功能扩展性和适用场景。本文将系统解析 S7-1500 系列 CPU 的类型划分、核心参数、典型型号功能及选型流程，助你精准匹配工业控制需求。
一、CPU 类型全景：从标准到专用的全场景覆盖
S7-1500 系列 CPU 采用模块化设计理念，针对不同工业场景开发了多类专用产品，主要包括以下五大类：
| 模块化设计 | 紧凑型设计 | |||
| 标准型CPU | 工艺型CPU | MFP-CPU | 紧凑型CPU | |
| CPU类型 | CPU 1511（F），1513（F），1515（F），1516（F），1517（F），1518（F） | CPU1511T（F），1515T（F），1516T（F），1517T（F） | CPU 1518（F）-4 PN/DP MFP | CPU 1511C，1512C |
| IEC语言 | - | √ | - | - |
| C/C++语言 | - | - | √ | - |
| 集成1O | - | - | √ | |
| PROFINET接口/端口（最大） | 1/2~3/4 | 1/2~3/4 | 3月4日 | 1月2日 |
| 位处理速度 | 60ns~1ns | 60ns~2ns | 1ns | 60ns-48ns |
| 通信选项 | OPCUA，PROFINET（包括PROFIsafe**，PROFlenergy和PROFIdrive），PROFIBUS***，TCP/IP，PtP，Modbus RTU和Modbus TCP | |||
| 程序内存 | 150KB~6MB | 225KB-3MB | 4MB | 175-250KB |
| 数据内存 | 1MB~20MB | 1MB~8MB | 20MB，额外50MB用于ODK应用 | 1MB |
| 集成系统诊断 | √ | √ | √ | √ |
| 故障安全 | √ | √ | √ | - |
| 运动控制 | ·外部编码器，输出凸轮，测量输入·速度和位置轴·相对同步·集成PID控制·高速计数，PWM，PTO输出（通过工艺模块） | ·外部编码器，输出凸轮，测量输入·速度和位置轴·相对同步·集成PID控制·高速计数，PWM，脉冲串输出（通过工艺模块）·绝对同步，凸轮同步，路径插补 | ·外部编码器，输出凸轮，测量输入·速度和位置轴·相对同步·集成PID控制·高速计数，PWM，PTO输出（通过工艺模块） | ·外部编码器，输出凸轮，测量输入·速度和位置轴·相对同步·集成PID控制·高速计数，PWM，PTO输出 |
| 安全集成 | 专有知识产权保护（防拷贝），访问保护，VPN和防火地（通过CP1543-1 | |||
1. 标准型 CPU：通用控制的主力军
标准型 CPU 是应用最广泛的基础款，涵盖从入门到高端的全谱系型号，包括 CPU 1511（F）、1513（F）、1515（F）、1516（F）、1517（F）、1518（F）等。其核心特点是：
- 位处理速度快至 1ns，程序内存最大 6MB，支持复杂逻辑控制
- 标配 PROFINET（含 PROFIsafe）、PROFIBUS 等多协议通信
- 集成系统诊断和故障安全功能，满足一般工业场景的安全性要求
- 适合汽车生产线、食品包装线等中小型自动化系统
2. 工艺型 CPU（T-CPU）：运动控制的专业选手
针对精密运动控制场景，T-CPU 系列（如 1511T（F）、1516T（F））在标准功能基础上强化了工艺性能：
- 支持绝对同步、凸轮同步、路径插补等高级运动控制功能
- 可连接外部编码器，实现速度 / 位置轴的精准控制
- 集成 PID 控制器和高速计数功能，适合机床、机器人等设备
- 位处理速度 60ns~2ns，程序内存 225KB~3MB，兼顾性能与成本
3. MFP-CPU：开放式编程的创新者
以 CPU 1518（F）-4 PN/DP MFP 为代表的 MFP 系列，是唯一支持 C/C++ 语言编程的型号：
- 配备 4MB 程序内存和 20MB 数据内存，额外 50MB 用于 ODK 应用
- 支持自定义算法开发，适合需要复杂数学运算的特殊场景
- 3 个 PROFINET 接口，满足高带宽通信需求
- 典型应用于新能源设备、智能检测系统等定制化控制场景
4. 紧凑型 CPU：空间受限场景的优选
CPU 1511C、1512C 等紧凑型产品，以 "小而全" 为核心优势：
- 集成离散量 / 模拟量 I/O 和 400KHz 高速计数功能，减少外部模块
- 175-250KB 程序内存，1MB 数据内存，满足小型设备控制需求
- 支持 25mm/35mm IO 模块扩展，兼容标准型系统
- 特别适合 OEM 机器（如小型包装机、医疗设备）等空间受限场景
5. 特殊功能型 CPU：应对极端环境与高可用性需求
- 冗余控制器（S7-1500R/H）：双 CPU 冗余设计，避免单点故障导致的停机，确保化工、冶金等关键生产线的连续运行
- 高防护等级 CPU：ET200pro 系列（IP65/67）无需控制柜，可直接安装在粉尘、潮湿等恶劣环境
- 软件控制器：基于 Hypervisor 技术实现 Windows 与 PLC 实时系统并行运行，适合需要 IT/OT 融合的智能工厂
二、核心参数解析：选型必看的五大指标
无论哪种类型，CPU 选型需重点关注以下关键参数：
参数 |
核心影响 |
选型建议 |
位处理速度 |
系统响应时间 |
高速生产线选≤10ns，一般场景≥50ns |
程序 / 数据内存 |
可运行程序规模和数据存储能力 |
复杂逻辑控制选≥2MB，简单控制≥512KB |
通信接口 |
连接设备数量和通信速率 |
分布式系统选≥2 个 PROFINET 接口 |
故障安全功能 |
安全等级要求（如 SIL2/SIL3） |
汽车、食品行业优先选带 "F" 后缀型号 |
扩展能力 |
支持的 IO 模块数量和类型 |
多轴控制需兼容工艺模块扩展 |

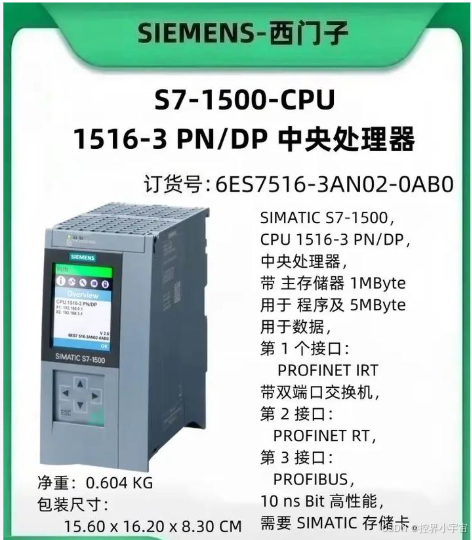

三、典型型号深度解析：CPU 1516-3 PN/DP 的全能表现
作为中小型系统的标杆型号，CPU 1516-3 PN/DP 以均衡的性能成为众多场景的首选，其核心特性包括：

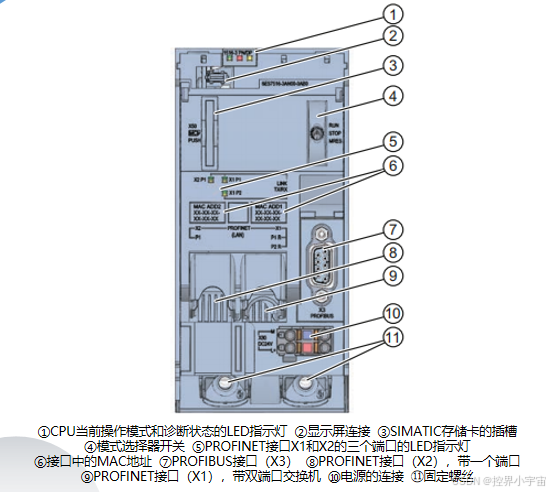

1. 强大的通信能力
- 3 个通信接口：2 个 PROFINET（X1 含双端口交换机，X2 单端口）+1 个 PROFIBUS
- X1 接口支持 IRT 实时通信，适合运动控制；X2 可独立接入公司网络，实现数据上传
- 支持 OPC UA、Modbus TCP 等 10 余种协议，兼容第三方设备
2. 丰富的控制功能
- 位处理速度 10ns，程序内存 1.5MB，数据内存 5MB
- 支持速度控制轴、定位轴和外部编码器，集成 PID 和温度控制器
- 自动生成系统诊断信息，通过 LED 指示灯快速定位故障

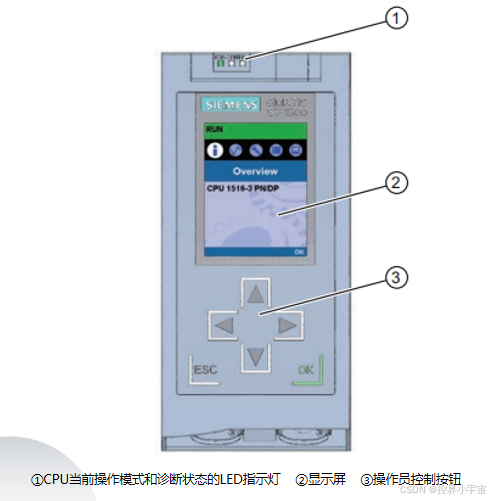

3. 人性化设计细节
- 前面板配备显示屏和操作按钮，支持本地参数设置
- 模式选择器（RUN/STOP/MRES）实现运行控制与存储器复位
- 完善的 LED 指示系统：RUN/STOP（黄 / 绿）、ERROR（红）、MAINT（黄）三色灯组合，直观反映设备状态
4. 实用操作指南
RUN/STOPLED指示灯 |
ERRORLED指示灯 |
MAINTLED指示灯 |
含义 |
LED指示灯熄灭 |
LED指示灯熄灭 |
LED指示灯熄灭 |
CPU电源缺失或不足。 |
LED指示灯熄灭 |
LED指示灯红色闪烁 |
LED指示灯熄灭 |
发生错误。 |
LED指示灯绿色点亮 |
LED指示灯熄灭 |
LED指示灯熄灭 |
CPU处于RUN模式。 |
LED指示灯绿色点亮 |
LED指示灯红色闪烁 |
LED指示灯熄灭 |
诊断事件未决。 |
LED指示灯绿色点亮 |
LED指示灯熄灭 |
LED指示灯黄色点亮 |
设备要求维护。必须在短时间内更换受影响的硬件。 |
LED指示灯绿色点亮 |
LED指示灯熄灭 |
LED指示灯黄色闪烁 |
设备需要维护。必须在合理的时间内更换受影响的硬件。 |
固件更新已成功完成。 |
|||
LED指示灯黄色点亮 |
LED指示灯熄灭 |
LED指示灯熄灭 |
CPU处于STOP模式。 |
LED指示灯黄色点亮 |
LED指示灯红色闪烁 |
LED指示灯黄色闪烁 |
SIMATIC存储卡上的程序出错。 |
CPU故障 |
|||
LED指示灯黄色闪烁 |
LED指示灯熄灭 |
LED指示灯熄灭 |
CPU处于STOP状态时，将执行内部活动，如STOP之后启动。 |
装载用户程序 |
|||
LED指示灯黄色/绿色闪烁 |
LED指示灯熄灭 |
LED指示灯熄灭 |
启动（从RUN转为STOP） |
LED指示灯黄色/绿色闪烁 |
LED指示灯红色闪烁 |
LED指示灯黄色闪烁 |
启动（CPU正在启动） |
启动、插入模块时测试LED指示灯。 |
|||
LED指示灯闪烁测试 |
LINK TX/RX-LED |
含义 |
LED指示灯熄灭 |
PROFINET设备的PROFINET接口与通信伙伴之间没有以太网连接。当前未通过PROFINET接口收发任何数据。没有LINK连接。 |
LED指示灯绿色闪烁 |
正在执行“LED指示灯闪烁测试”。 |
LED指示灯绿色点亮 |
PROFINET设备的PROFINET接口与通信伙伴之间没有以太网连接。 |
LED指示灯黄色闪烁 |
当前正在通过PROFINET设备的PROFINET接口从以太网上的通信伙伴接收数据 |
- 存储器复位：STOP 模式→MRES 保持 3 秒→3 秒内再切 MRES→返回 STOP（黄灯闪烁完成）
- 出厂设置恢复：无存储卡时，按上述步骤操作，清除所有用户数据
- 接口 LED 状态判断：黄色闪烁表示正在接收数据，绿色常亮表示链路正常
四、选型流程：四步锁定最优方案
- 明确控制需求：
- 运动控制需求：是否需要轴同步、插补功能（是则选 T-CPU）
- 环境条件：是否有粉尘、潮湿等特殊要求（是则选 IP65/67 型号）
- 安全等级：是否需要 SIL 认证（是则选带 "F" 后缀型号）
- 计算性能需求：
- 估算 I/O 点数和通信设备数量，确定内存容量
- 根据响应速度要求，选择合适的位处理速度
- 确定扩展能力：
- 预留 20% 的模块扩展空间
- 考虑未来通信升级需求，优先选择多接口型号
- 验证兼容性：
- 确认与现有电源、IO 模块的兼容性
- 检查固件版本是否支持所需功能
结语
S7-1500 系列 CPU 的选型本质是 "需求匹配"—— 既不必追求顶配型号造成成本浪费，也不能为节省预算牺牲必要性能。建议结合具体应用场景，优先参考同行业成功案例，必要时通过西门子 TIA Selection Tool 进行模拟配置。掌握这些选型要点，才能让 CPU 真正成为自动化系统的 "智慧大脑"。
这篇博客涵盖了 S7-1500 系列 PLC CPU 的主要内容。如果你对某些型号的细节、选型案例等有更具体的需求，或者想调整博客的侧重点，欢迎告诉我。
