本篇文章，我们将详细介绍如何在W55MH32芯片上面实现MQTT协议。并通过实战例程，为大家讲解如何使用W55MH32的MQTT协议连接OneNET平台，实现与OneNET物模型的数据交互。
该例程用到的其他网络协议，例如 DHCP和DNS，请参考相关章节。有关 W55MH32 的初始化过程，请参考 Network Install 章节，这里将不再赘述。
1 MQTT简介
MQTT（Message Queuing Telemetry Transport，消息队列遥测传输协议）是一种轻量级的、基于发布/订阅模式的消息传输协议，广泛应用于物联网（IoT）领域，尤其是在网络带宽受限、设备资源有限的环境中。它由IBM在1999年提出，主要用于远程监控和控制系统中的设备通信。MQTT协议具有低带宽、低功耗、低延迟等优点，特别适用于嵌入式系统和物联网设备的通信。
2 MQTT特点
- 轻量级：MQTT协议采用极简的协议头，减少了消息头的大小，适合带宽有限和计算资源有限的设备。
- 可靠性：MQTT支持三种服务质量（QoS）级别，能够确保数据可靠送达。
- 实时性：MQTT适合低延迟应用场景，消息会尽可能地实时推送到订阅者。
- 保留消息：MQTT支持“保留消息”功能，代理会保存最后一条发布的消息，当有新设备订阅某个主题时，代理会立即发送保留的消息。
- 持久会话：MQTT允许客户端在断开后恢复会话状态，断开期间的消息可以在客户端重新连接后继续接收。
3 MQTT应用场景
- 工业自动化：在工业环境中，生产设备、传感器、控制器等都需要进行数据交换，MQTT协议适用于在复杂的工业自动化系统中提供实时通信。
- 智能电网：智能电网应用中，电力设备（如变电站、智能电表、开关设备等）通过以太网与控制中心进行实时数据交换，使用MQTT协议进行远程监控和控制。
- 远程设备监控与管理：适用于需要远程监控和管理的设备，如远程气象站、环境监测设备等。通过MQTT协议实时获取设备的传感器数据。
4 MQTT 发布/订阅模式
发布订阅模式（Publish-Subscribe Pattern）是一种消息传递模式，它将发送消息的客户端（发布者）与接收消息的客户端（订阅者）解耦，使得两者不需要建立直接的联系也不需要知道对方的存在。
MQTT 发布/订阅模式的精髓在于由一个被称为代理（Broker）的中间角色负责所有消息的路由和分发工作，发布者将带有主题的消息发送给代理，订阅者则向代理订阅主题来接收感兴趣的消息。
在 MQTT 中，主题和订阅无法被提前注册或创建，所以代理也无法预知某一个主题之后是否会有订阅者，以及会有多少订阅者，所以只能将消息转发给当前的订阅者，如果当前不存在任何订阅，那么消息将被直接丢弃。
MQTT 发布/订阅模式有 4 个主要组成部分：发布者、订阅者、代理和主题。
- 发布者（Publisher）：负责将消息发布到主题上，发布者一次只能向一个主题发送数据，发布者发布消息时也无需关心订阅者是否在线。
- 订阅者（Subscriber）：订阅者通过订阅主题接收消息，且可一次订阅多个主题。
- 代理（Broker）：负责接收发布者的消息，并将消息转发至符合条件的订阅者。另外，代理也需要负责处理客户端发起的连接、断开连接、订阅、取消订阅等请求。
- 主题（Topic）：主题是 MQTT 进行消息路由的基础，它类似 URL 路径，使用斜杠 / 进行分层，比如 sensor/1/temperature。一个主题可以有多个订阅者，代理会将该主题下的消息转发给所有订阅者；一个主题也可以有多个发布者，代理将按照消息到达的顺序转发。

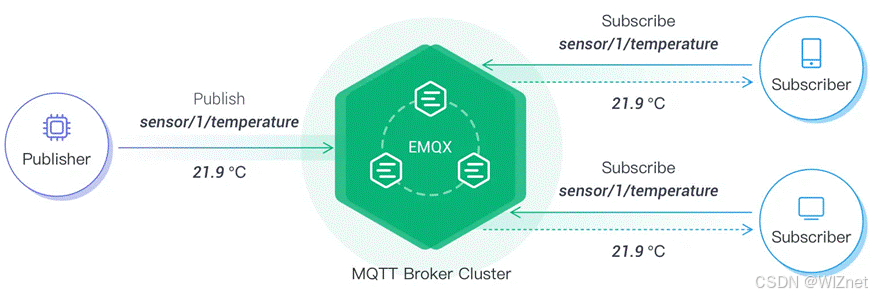

MQTT协议的通信流程如下图：
5 MQTT QoS详解
QoS 0：消息最多传递一次，可能会丢失，且不做重试。这是最基本的QoS级别，不保证消息的传送或顺序。
使用场景：实时传输的更新数据，如温度、湿度等，消息丢失对应用的影响较小。
QoS 1：消息至少传送一次。为了确保消息到达，发送方会重复发送消息，直到收到接收方的确认应答（PUBACK）。可能会导致消息重复接收。
使用场景：电力监测数据，或需要确保状态信息准确传输的应用场景。
QoS 2：确保消息只能被传递一次，且只传递一次。该级别保证了消息的可靠性、唯一性和顺序性。通过四次握手过程确保消息不丢失、不会重复。
适用场景：高安全要求的应用，如支付系统、重要的设备控制等，不能容忍消息重复或丢失。
6 MQTT消息
在 MQTT 中，客户端可以在连接时在服务端中注册一个遗嘱消息，与普通消息类似，我们可以设置遗嘱消息的主题、有效载荷等等。当该客户端意外断开连接，服务端就会向其他订阅了相应主题的客户端发送此遗嘱消息。这些接收者也因此可以及时地采取行动。这一特性通常用于检测和响应客户端故障或掉线事件，特别适合在需要高可靠性的物联网系统和实时监控场景中使用。
有关MQTT协议的报文，可以参考：Introduction · MQTT协议中文版，本文不再赘述。
7 OneNET物联网平台简介
OneNET是由中国移动打造的物联网开放平台，在物联网应用和真实设备之间搭建高效、稳定安全的应用平台。该平台支持适配各种网络环境和协议类型，可实现各种传感器和智能硬件的快速接提供丰富的 API和应用模板以支撑各类行业应用和智能硬件的开发。
8 OneNET物模型介绍
物模型是物联网平台中用于描述和管理设备能力的抽象模型，它定义了设备的属性、行为和事件，使设备与平台、应用之间的交互更加标准化和统一。在OneNET平台中，物模型是设备管理与数据交互的核心概念，通过物模型，开发者可以方便地对设备进行建模、管理和使用。
9 MQTT连接OneNET收发数据流程
1.准备阶段
注册与实名认证：用户需要在OneNET平台注册账号，并完成实名认证。

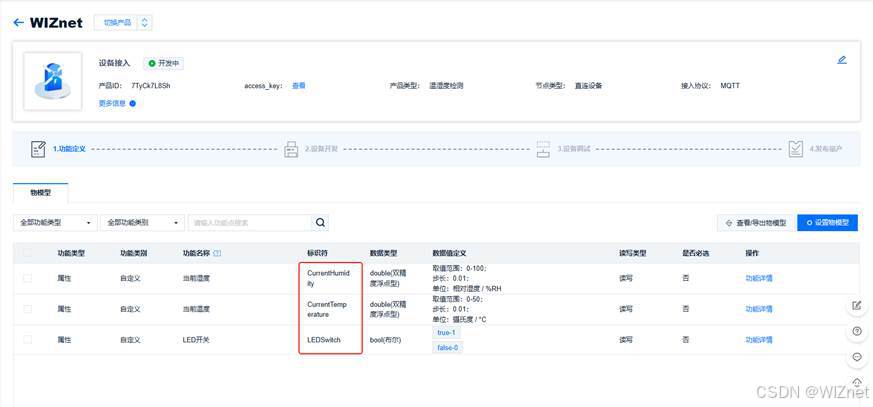

创建产品和添加物模型：登录阿里云物联网平台，创建产品并在产品下添加以下物模型功能。
创建设备：在刚刚创建的产品下创建一个设备。
2.记录参数

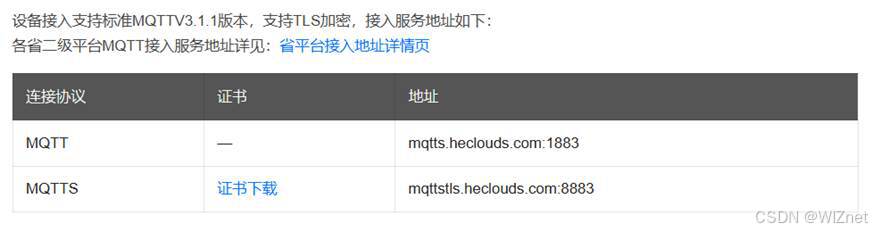

连接参数：可在OneNET - 中国移动物联网开放平台官方文档中找到MQTT协议所需的连接参数，从中可得：
服务器地址及端口和安全认证三要素：

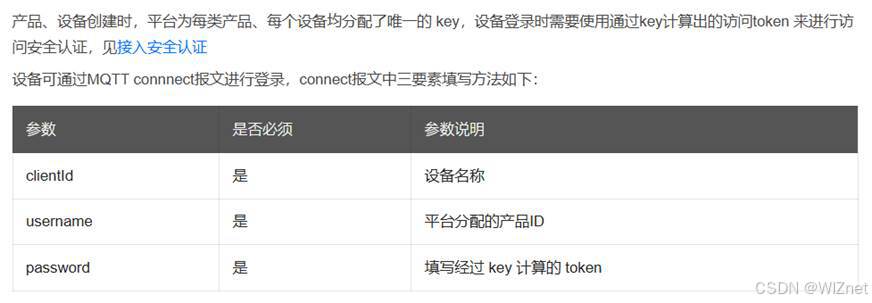

clientld为我们创建的设备名，usemame为我们创建产品后平台分配的产品ID，password则需使用token生成工具生成，工具说明及下载链接：OneNET - 中国移动物联网开放平台。

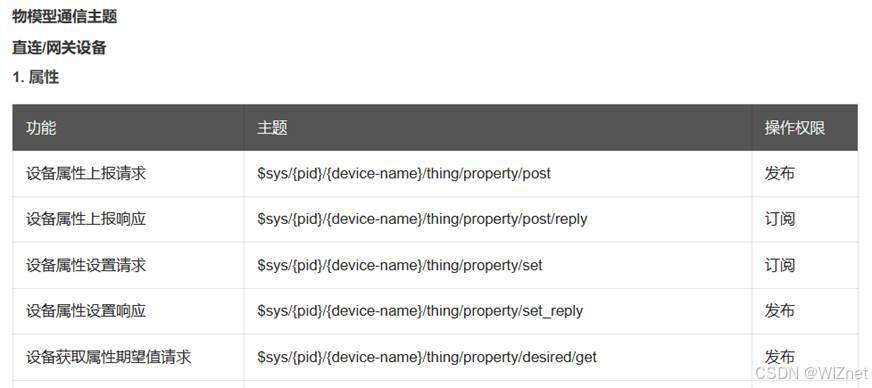

发布主题：$sys/{pid}/{device-name}/thing/property/post（属性上报消息主题）
订阅主题：$sys/{pid}/{device-name}/thing/property/post/reply（属性上报响应主题）
订阅主题：$sys/{pid}/{device-name}/thing/property/set（设置主题）
注意：上面两个主题中的{pid}需要替换成产品ID，{device-name}替换成设备名。
3.连接、订阅和发布消息
接着我们可以使用上面记录的连接参数进行连接，当连接成功后，订阅上面的订阅主题。并通过发布主题上报物模型数据。
在OneNET平台，如果产品创建阶段选择的数据格式为OneJson格式时，接收和发送数据格式都会遵守下面这个格式：
{
"id": "123",
"version": "1.0",
"params": {
"Power": {
"value": "on",
"time": 1524448722123
},
"WF": {
"value": 23.6,
"time": 1524448722123
}
},
"method":"thing.{功能类型}.{方法}"
}
字段id是请求的唯一标识符，值为"123"，用于跟踪请求的响应；version表示OneJSON数据格式的版本号，这里为"1.0"；params字段包含设备的属性数据，包含了属性标识符、对应的值和时间戳；method字段指定设备执行的操作类型，这里是thing.{功能类型}.{方法}，用于指明设备进行的操作。
4.接收消息处理
接收消息：当接收到消息时，我们只需要按照上面的json格式进行解析，然后进行相应的处理即可。
10 实现过程
接下来，我们看看在W55MH32上如何实现MQTT连接OneNET，并进行订阅、发布消息以及接收消息处理。
注意：因为本示例需要访问互联网，请确保W55MH32的网络环境及配置能够正常访问互联网。
步骤一：初始化MQTT客户端
mqtt_init(SOCKET_ID, mqtt_send_ethernet_buf, mqtt_recv_ethernet_buf);修改mqtt连接参数：
mqttconn mqtt_params = {
.mqttHostUrl = "mqtts.heclouds.com",
.server_ip = {
0,
}, /*Define the Connection Server IP*/
.port = 1883, /*Define the connection service port number*/
.clientid = "W5100S_W5500", /*Define the client ID*/
.username = "70TwP2gxl5", /*Define the user name*/
.passwd = "version=2018-10-31&res=products%2F70TwP2gxl5%2Fdevices%2FW5100S_W5500&et=1791400694&method=sha1&sign=0SchVg6Y2MRYn%2B9zItNZwt%2F%2FN4Y%3D", /*Define user passwords*/
.pubtopic = "$sys/70TwP2gxl5/W5100S_W5500/thing/property/post", /*Define the publication message*/
.pubtopic_reply = "$sys/70TwP2gxl5/W5100S_W5500/thing/property/post/reply",
.subtopic = "$sys/70TwP2gxl5/W5100S_W5500/thing/property/set", /*Define subscription messages*/
.subtopic_reply = "$sys/70TwP2gxl5/W5100S_W5500/thing/property/set_reply",
.pubQoS = QOS0, /*Defines the class of service for publishing messages*/
.willtopic = "/wizchip/will", /*Define the topic of the will*/
.willQoS = QOS0, /*Defines the class of service for Will messages*/
.willmsg = "wizchip offline!", /*Define a will message*/
.subQoS = QOS0, /*Defines the class of service for subscription messages*/
};修改为自己平台的clientid和username以及passwd ，还包括pubtopic和subtopic的产品和设备名的更改。
步骤二：主循环，处理MQTT相关操作（连接、发送、接收等）
while (1)
{
do_mqtt();
}步骤三：进入do_mqtt()函数
void do_mqtt(void)
{
uint8_t ret;
switch (run_status)
{
case CONN: {
ret = MQTTConnect(&c, &data); /* Connect to the MQTT server */
printf("Connect to the MQTT server: %d.%d.%d.%d:%d\r\n", mqtt_params.server_ip[0], mqtt_params.server_ip[1], mqtt_params.server_ip[2], mqtt_params.server_ip[3], mqtt_params.port);
printf("Connected:%s\r\n\r\n", ret == SUCCESS ? "success" : "failed");
if (ret != SUCCESS)
{
run_status = ERR;
}
else
{
run_status = SUB;
}
break;
}
case SUB: {
ret = MQTTSubscribe(&c, mqtt_params.subtopic, mqtt_params.subQoS, messageArrived); /* Subscribe to Topics */
printf("Subscribing to %s\r\n", mqtt_params.subtopic);
printf("Subscribed:%s\r\n\r\n", ret == SUCCESS ? "success" : "failed");
if (ret != SUCCESS)
{
run_status = ERR;
}
else
{
run_status = PUB_MESSAGE;
}
ret = MQTTSubscribe(&c, mqtt_params.pubtopic_reply, mqtt_params.subQoS, messageArrived); /* Subscribe to Topics */
printf("Subscribing to %s\r\n", mqtt_params.pubtopic_reply);
printf("Subscribed:%s\r\n\r\n", ret == SUCCESS ? "success" : "failed");
if (ret != SUCCESS)
{
run_status = ERR;
}
else
{
run_status = PUB_MESSAGE;
}
break;
}
case PUB_MESSAGE: {
pubmessage.qos = QOS0;
pubmessage.payload = "{\"id\":\"123\",\"version\":\"1.0\",\"params\":{\"CurrentTemperature\":{\"value\":26.6}}}";
pubmessage.payloadlen = strlen(pubmessage.payload);
ret = MQTTPublish(&c, (char *)&(mqtt_params.pubtopic), &pubmessage); /* Publish message */
if (ret != SUCCESS)
{
run_status = ERR;
}
else
{
printf("publish:%s,%s\r\n\r\n", mqtt_params.pubtopic, (char *)pubmessage.payload);
run_status = KEEPALIVE;
}
break;
}
case KEEPALIVE: {
if (MQTTYield(&c, 30) != SUCCESS) /* keepalive MQTT */
{
run_status = ERR;
}
delay_ms(100);
}
break;
case RECV: {
if (mqtt_recv_flag)
{
mqtt_recv_flag = 0;
json_decode(mqtt_recv_msg);
}
delay_ms(100);
break;
}
case ERR: /* Running error */
printf("system ERROR!");
delay_ms(1000);
break;
default:
break;
}
}进入该函数后，程序首先尝试连接到指定的MQTT服务器。如果连接成功，则进入订阅状态；如果连接失败，则直接进入错误状态并打印错误信息。
在订阅状态中，订阅两个主题：一个是用于接收消息的订阅主题，另一个是用于发布回复的发布主题。如果这两个主题都成功订阅，则进入发布消息状态；如果订阅过程中出现失败，则进入错误状态并打印错误信息。
进入发布消息状态后，构建一条消息并尝试发布。如果发布成功，则进入保持连接状态；如果发布失败，则进入错误状态并打印错误信息。
在保持连接状态中，持续接收消息并检查是否有需要处理的消息。如果有接收到需要处理的消息，则进行相应的处理。
在任何步骤中，如果发生错误，都会立即进入错误状态，并打印出详细的错误信息。
11 运行结果

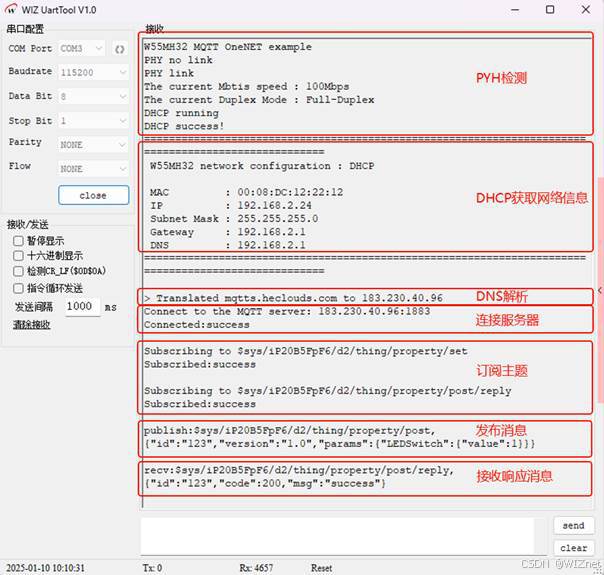

烧录例程运行后，首先进行了PHY链路检测，接着是通过DHCP获取网络地址信息和DNS解析服务器域名，然后连接服务器和订阅主题，最后发送物模型数据，随后就接收到OneNET平台响应的上报成功的信息，此时查看平台物模型数据已经得到更新显示。如下图所示：

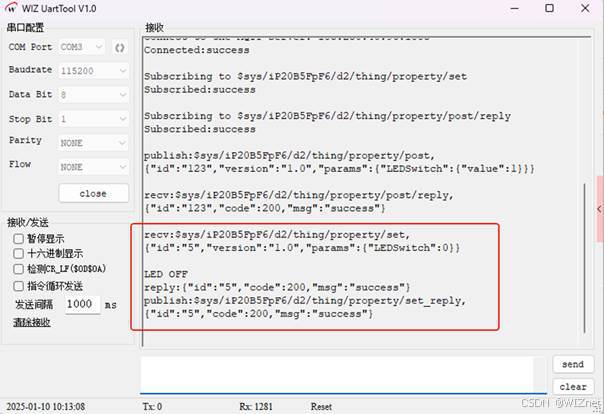

然后我们使用ONENET平台的在线设备调试功能，调试LWDSwish状态，下发数据，此时W55MH32就接收到下发的消息并进行响应操作了，如下执行LED OFF：
12 总结
本文讲解了如何在 W55MH32 芯片上实现 MQTT 协议并连接 OneNET 平台，通过实战例程展示了从准备工作、连接配置到消息订阅、发布及接收处理的完整过程。文章详细介绍了 MQTT 协议的概念、特点、应用场景、发布 / 订阅模式、QoS 级别，以及 OneNET 物联网平台和物模型相关知识，帮助读者理解其在物联网设备与云端数据交互中的实际应用价值。
下一篇文章将讲解如何在 W55MH32 上实现多路 Socket设置为 TCP 客户端模式，并进行连接同一个服务器测试，解析多路 Socket 连接的核心原理及应用，同时讲解在 W55MH32 上实现该功能的具体步骤与要点，敬请期待！
