关于tresos Studio(EB)的MCAL配置之GPT

发布于:2025-08-01 ⋅ 阅读:(21) ⋅ 点赞:(0)

General Purpose Timer通用定时器

GPT驱动实现了4种定时器,在最多4个GTM_TOM模块上实现最多16 x 4个通道

3个系统定时器模块(STM)上有8个通道,周期中断定时器(PIT)上有8个通道,64位周期性中断定时器(PIT1)上有2个通道,实时时钟/自主周期中断(RTC/API)上有1通道。



模块计数器的GTM通道:有16个计数器,每个16位

PIT通道:32位向下计数器,每个计数器有独立的超时周期

PIT1通道:64位计数器

STM系统定时器模块通道:1个32位向上计数器,拥有8位分频器(1-256),4个32位比较通道,每个通道有独立中断源

RTC/API定时器通道:有独立的超时周期



配置

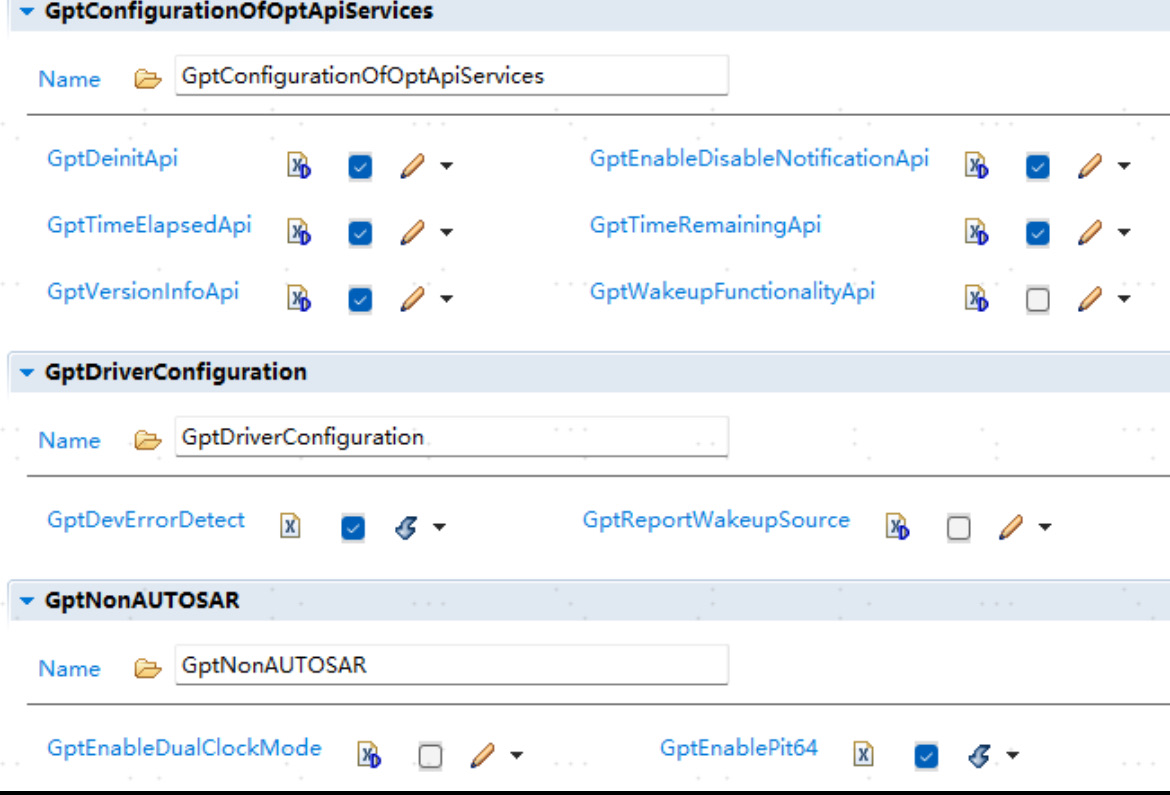

General



GptDeinitApi使能Gpt_DeInit接口

GptEnableDisableNotificationApi使能Gpt_EnableNotification和Gpt_DisableNotification接口

GptTimeElapsedApi使能Gpt_GetTimeElapsed接口

GptTimeRemainingApi使能Gpt_GetTimeRemaining接口

GptVersionInfoApi使能Gpt_GetVersionInfo接口

GptWakeupFunctionalityApi使能Gpt_SetMode/Gpt_EnableWakeup/Gpt_DisableWakeup/Gpt_Cbk_CheckWakeup接口

GptDevErrorDetect开发者检测

GptReportWakeupSource使能唤醒源报告

GptEnableDualClockMode使能双时钟机制,可以变更分频系数

GptEnablePit64使能Pit 64功能

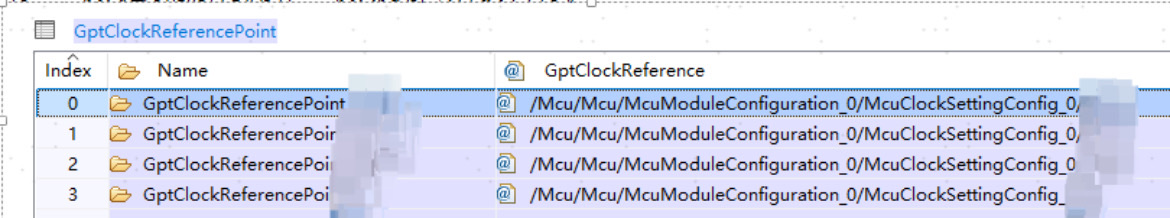

GptClockReferencePoint

将MCU模块定好的时钟引用给GPT模块使用,顺带换个名字。

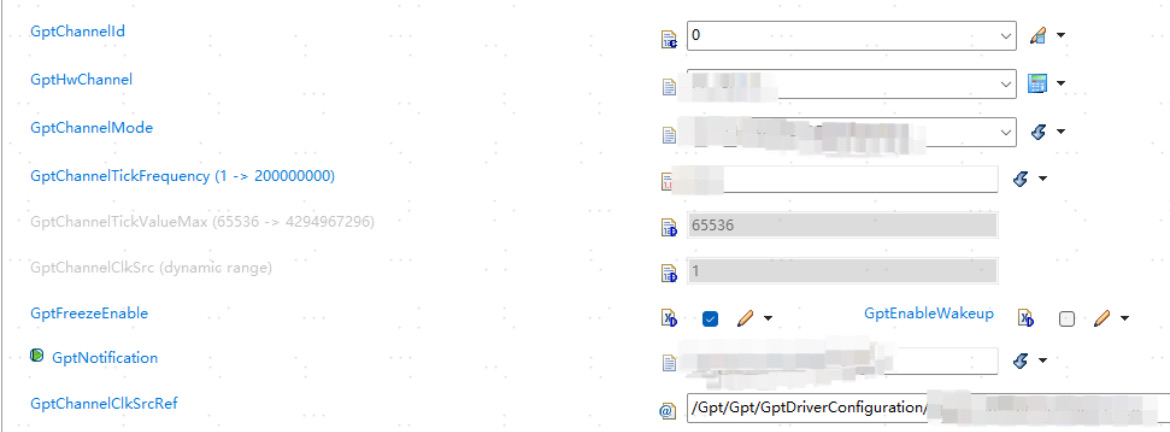

GptChannelConfigSet



GptChannelId序号

GptHwChannel给到的GPT硬件通道

GptChannelMode通道模式,单次触发还是连续触发

GptChannelTickFrequency指定定时器通道的tick频率,单位为Hz。

GptFreezeEnable冻结硬件源

GptEnableWakeup使能通道唤醒功能

GptNotification超时回调函数

GptChannelClkSrcRef时钟源

静态代码

Gpt_CheckWakeup检查唤醒源,并调用EcuM_SetWakeupEvent,用于有效的GPT通道唤醒事件

Gpt_DeInit逆初始化

Gpt_DisableNotification失能定时器通道的通知

Gpt_EnableNotification使能定时器通道通知

Gpt_GetVersionInfo获取版本

Gpt_Init初始化接口

Gpt_GetTimeElapsed获取过去的时间,也就是从定时器开始到现在的时间

Gpt_GetTimeRemaining获取剩余时间,也就是从现在到超时还有多久

Gpt_StartTimer开启定时器,并且设置超时时间

Gpt_StopTimer停止定时器

Gpt_EnableWakeup使能唤醒机制

Gpt_DisableWakeup失能唤醒机制

Gpt_Schm_ProtectResource和Gpt_Schm_UnprotectResource是用来保护临界区的接口,成对调用
