1、深入理解什么是流程图
1.1 流程的基本内涵

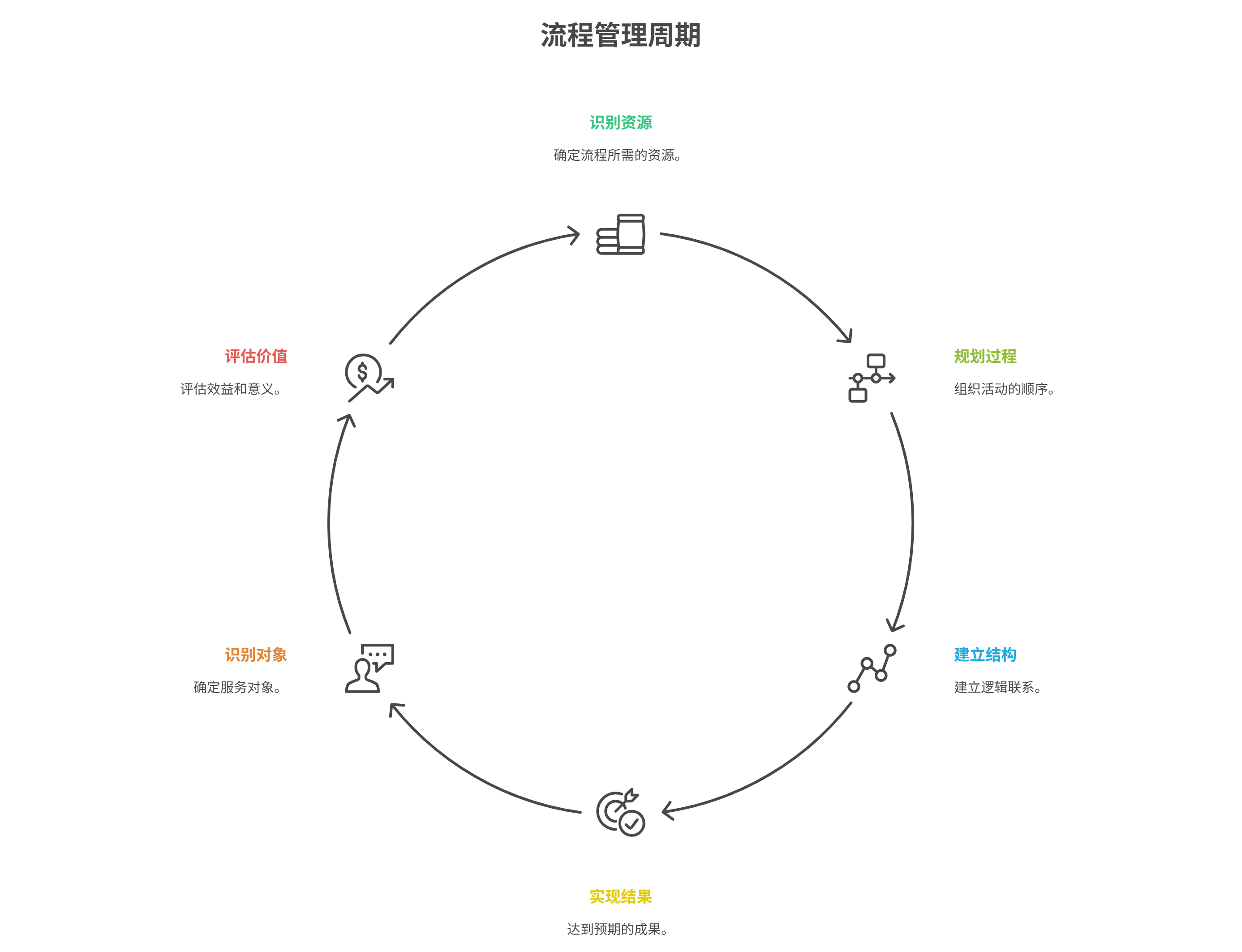

所谓流程，是指为完成某一目标而进行的一系列有序步骤或活动。从管理学角度来看，一个完整的流程往往包含图中的六个要素。这些要素被有机地串联起来，形成完整的工作链条。
1.2 流程图的定义
什么是流程图？ 简单来说，流程图是通过矩形、菱形、椭圆等符号，结合箭头线条，直观地表达出流程走向的图形化工具。它不仅能展现整体步骤，还能揭示隐藏的问题，是提高效率和优化工作的关键方法。
1.3 流程图的组成部分

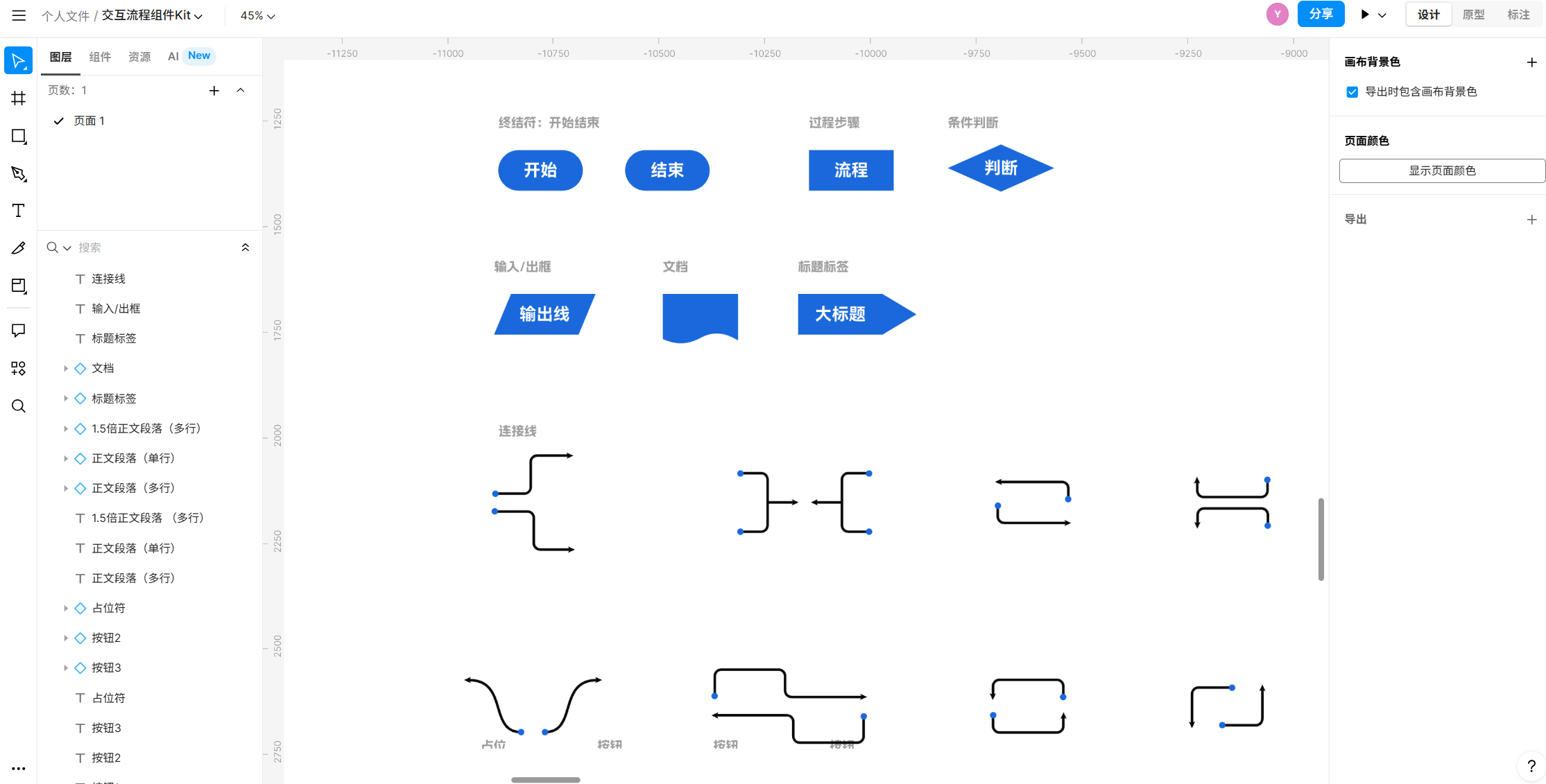

起始与结束：椭圆形符号，表示开始或结束。
过程步骤：矩形，用于描述具体的操作。
条件判断：菱形，表示需要根据条件进行分支。
输入输出：平行四边形，展示数据输入或输出结果。
连接线：箭头，指明步骤之间的先后关系。
2、流程图的发展历程
1921年：工业工程师 Frank 和 Lillian Gilbreth 首次在美国机械工程师协会（ASME）提出流程图的概念，他们将复杂的操作用图形表达，称之为寻找“最佳工作方式的第一步”。
20 世纪30-40年代：其他工程师不断改进这一工具，1947 年 ASME 正式发布一套标准化符号，使流程图成为跨行业通用的方法。
20 世纪 90 年代：软件工程兴起，统一建模语言（UML）活动图被提出，流程图逐渐数字化，用于描述程序和业务逻辑。
2005年：业务流程管理计划（BPMI）确立了业务流程建模与符号（BPMN），进一步消除了传统描述的歧义，企业跨部门协作更为直观。
当下：进入互联网时代，在线协作平台如Lucidchart、Miro，以及国内的即时设计，提供流程图模板和实时协作功能，极大提升了绘制和分享的效率。
https://js.design/login?source=csdn&plan=csdn2zyq250902
3、为什么需要制作流程图
明确了什么是流程图及其发展脉络后，就会发现它的作用远不止是“画一张图”。它能够：
提高沟通效率：让跨部门人员用图形快速理解流程，避免口头表述的歧义。
优化工作流程：通过可视化方式发现冗余环节，推动流程改进。
辅助学习和培训：新成员能够通过流程图迅速理解业务逻辑。
查漏补缺：帮助在流程中发现遗漏、重复或错误的部分。
支持决策：为管理者提供整体视角，便于识别关键节点。
这些价值，使得流程图成为企业与个人不可或缺的思维与沟通工具。
4、常见符号、结构与绘制规范

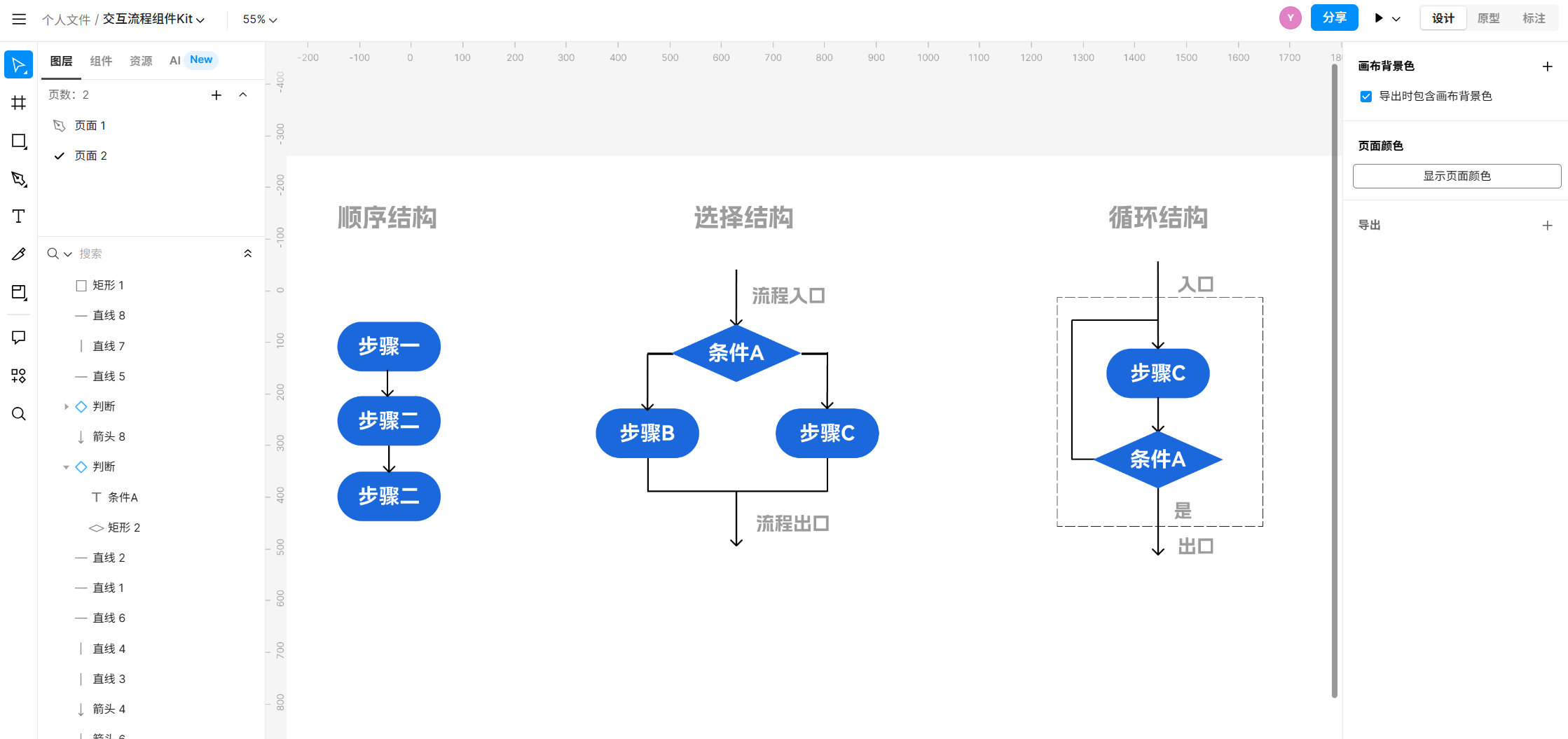

4.1 三大基本结构
顺序结构：各步骤按固定次序依次执行。
选择结构：根据条件做不同分支处理。
循环结构：在满足条件前重复执行某些操作。
4.2 绘制注意事项
遵循自上而下、从左到右的逻辑顺序。
符号大小保持统一，避免混乱。
判断符必须有两种出口，通常标注“是”或“否”。
流程图应有单一入口与单一出口，避免多头逻辑。
连接线避免交叉，必要时加注释说明。
5、如何绘制流程图：实用步骤
绘制流程图时，可以遵循以下步骤：
Step1 明确目标：确定流程图要解决的问题或呈现的逻辑。
Step2 梳理步骤：将整体流程拆解为具体环节。
Step3 选择符号：根据步骤类型选择矩形、菱形、椭圆等。

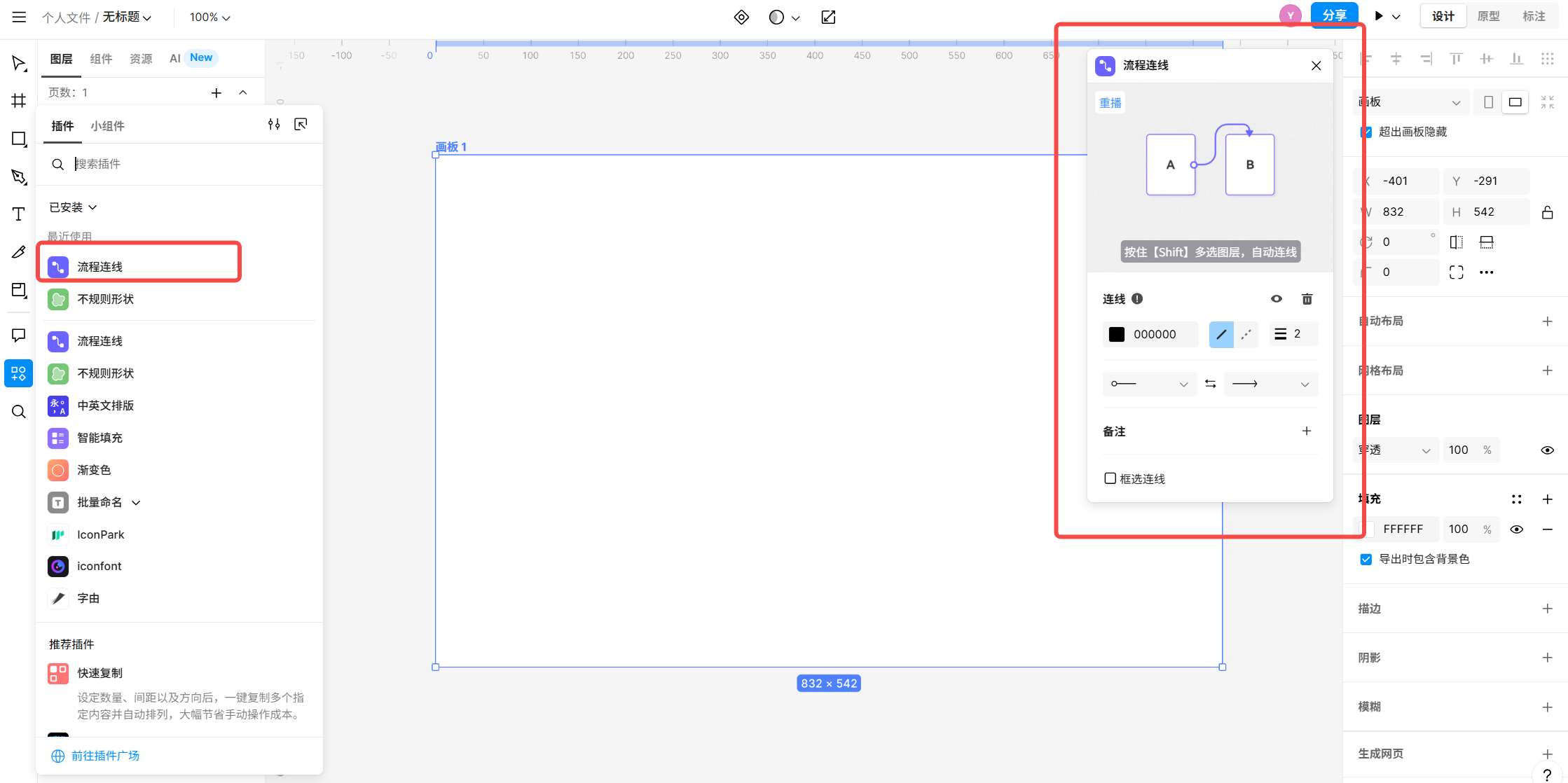

Step4 使用工具绘制：在当下，大部分团队会借助在线工具来完成。例如在即时设计中：打开流程连线插件；选中一个图层，按住Shift选中另一个图层，可自动连线；按住Shift连续选中时，会按选中顺序依次添加流程连线；选中流程连线，选择添加备注，添加连线备注。
https://js.design/login?source=csdn&plan=csdn2zyq250902

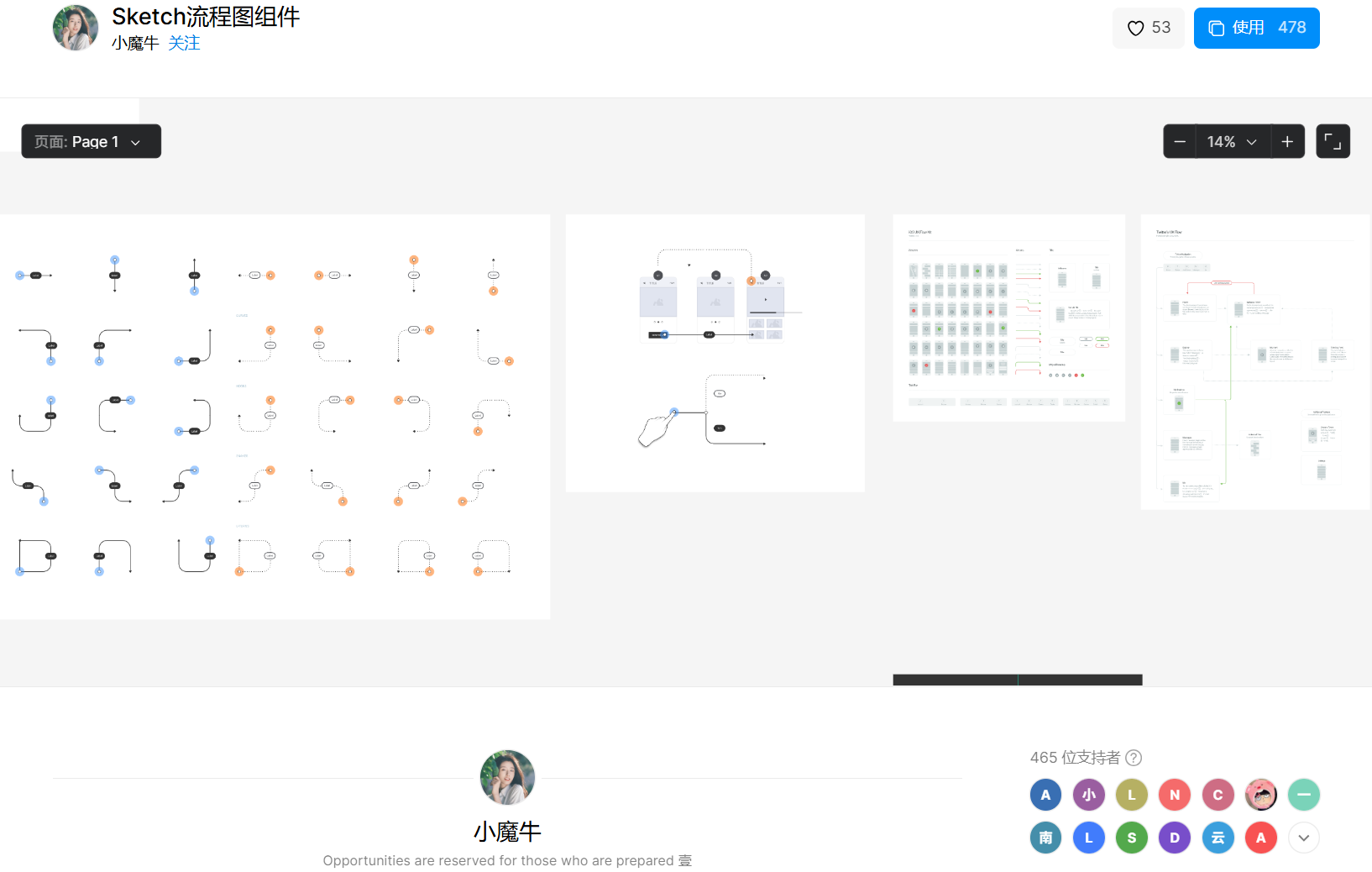

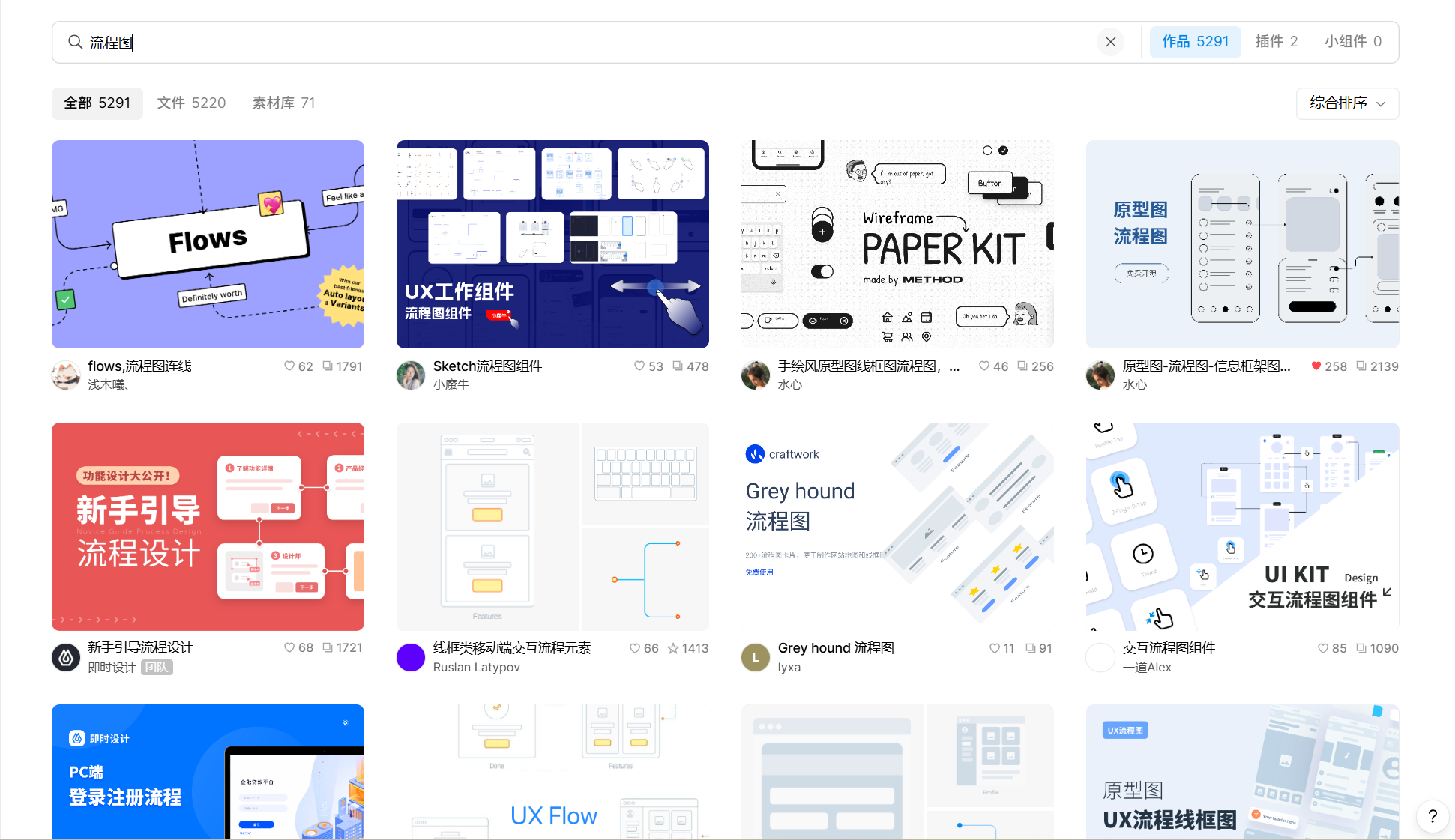

这种方式让流程图不再是单人工作，而是团队共同完善的过程。并且你还可以在其中的资源社区内复用大量的流程图模板，小白也可以快速上手。
Step5 检查与优化：回顾逻辑，删除冗余，保证简洁。
掌握什么是流程图，提升工作与思维效率
看到这里，你应该已经对什么是流程图有了更深入的理解。它并不是冷冰冰的符号堆砌，而是一种能让思维更清晰、团队更高效的表达方式。无论你是职场新人，还是需要统筹全局的管理者，甚至是希望理顺学习和生活的小伙伴，都能从流程图中受益。当你下次面对复杂的项目或计划，不妨先停下来，把关键步骤画成一张流程图。你会发现，很多看似难以解决的问题，其实只需要理清顺序和逻辑，就能迎刃而解。掌握了什么是流程图，你就多了一种与自己、与团队沟通的语言。或许从今天开始，你也能用一张流程图，让工作和生活变得更清晰、更高效。
