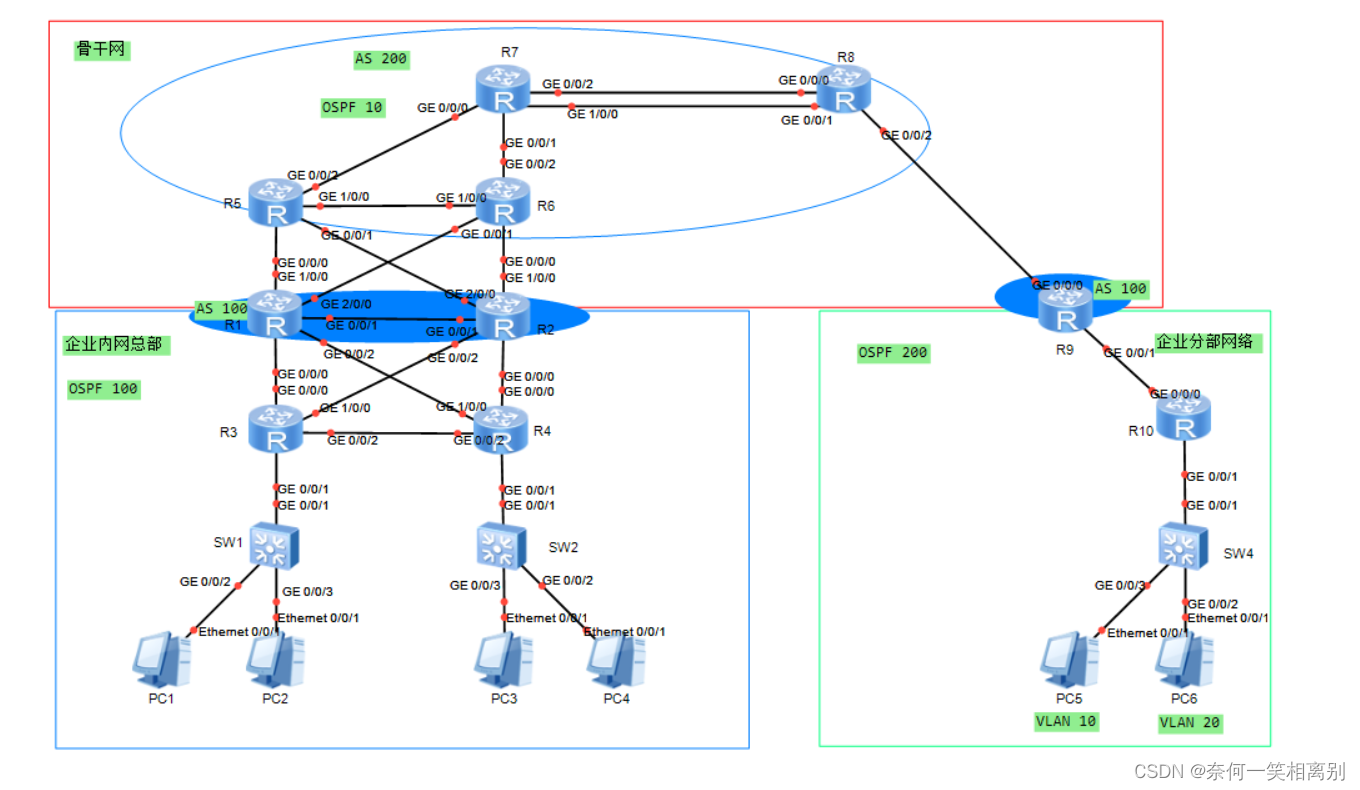

1、该拓扑为公司网络，其中包括公司总部、公司分部以及公司骨干网，不包含运营商公网部分。
2、设备名称均使用拓扑上名称改名，并且区分大小写。
3、整张拓扑均使用私网地址进行配置。
4、整张网络中，运行OSPF协议或者BGP协议的设备，其Router-id值为设备名数字号，例如R1的Router-id为1.1.1.1、
5、OSPF路由宣告部分选择接口宣告方式，例如192.168.100.1 0.0.0.0；BGP仅宣告用户网段。
6、IBGP部分使用环回建立邻居，EBGP部分使用直连链路建立邻居，所有运行BGP的设备都需要建立邻居。
7、R1、R2、R5、R6、R7、R8、R9、R10需要配置环回接口，环回接口IP为设备名数字号，掩码为32，例如R2的环回接口为2.2.2.2/32
8、所有PC的IP地址均手工配置。
公司分部：
1、PC5和PC6属于不同VLAN
2、SW4是一个二层交换机
3、SW3是一个三层交换机
4、R9是分部出口路由器
5、分部使用OSPF进程200达到分部网络全网可达
6、公司分部出口设备运行BGP协议连接骨干网络，AS号为100
7、因AS-PATH属性原因，总部与分部路由会学习不到，使用命令如（peer 10.10.10.10 allow-as-loop，仅在总部与分部设备上配置即可），将允许AS号重复。
公司总部：
1、交换机为二层交换机
2、PC1和PC2属于一个网段，PC3和PC4是一个网段
3、R3和R4分别是下方PC的网关路由器
4、为保障公司总部到骨干网络的连通性，公司总部使用双路由器双出口的方式接入骨干网
5、为保障公司总部网络内部具备负载，R1、R2、R3、R4设备均作为设备冗余，并使用全连接的方式进行路由选路
6、总部内网使用OSPF进程100达到全网可达，OSPF需要宣告环回。
7、公司总部双出口设备运行BGP协议连接骨干网络，AS号为100
8、因为R1和R2重发布时会出现次优路径，需要修改BGP路由优先级，使用命令（preference 140 255 255，仅在总部设备上配置即可），配置位置在iPv4-family unicast中。
公司骨干网：
1、为保障公司网络连通性，骨干网络考虑设备冗余操作，连接总部使用双路由器，骨干网络部分路由器之间使用双联路方式
2、骨干网设备运行OSPF协议达到骨干网全网可达，进程号为10。
3、骨干网设备运行BGP协议，AS号为200。使用全连接方式建邻。
优化：
1、为达到分流互备效果，公司总部业务部访问分部流量走R1，R2做备份；公司总部工程部访问分部流量走R2，R1做备份，并要求来回路径一致。
2、公司总部双出口流量均流向R5，R6做备份。来回路径一致。
3、OSPF重发布时，更改类型为Type-1
4、所有策略名称为policy-1
5、更改开销时，全部更改为10
目录
配置
R1
sysname R1
interface GigabitEthernet0/0/0
ip address 192.168.100.9 255.255.255.252
interface GigabitEthernet0/0/1
ip address 10.10.10.41 255.255.255.252
interface GigabitEthernet0/0/2
ip address 192.168.100.17 255.255.255.252
interface GigabitEthernet1/0/0
ip address 10.10.10.1 255.255.255.252
interface GigabitEthernet2/0/0
ip address 10.10.10.5 255.255.255.252
interface LoopBack0
ip address 1.1.1.1 255.255.255.255
bgp 100
router-id 1.1.1.1
peer 10.10.10.2 as-number 200
peer 10.10.10.6 as-number 200
group 1 internal
peer 1 connect-interface LoopBack0
peer 2.2.2.2 group 1
peer 3.3.3.3 group 1
peer 4.4.4.4 group 1
peer 1 next-hop-local
ospf 100 router-id 1.1.1.1
area 0.0.0.0
network 1.1.1.1 0.0.0.0
network 10.10.10.41 0.0.0.0
network 192.168.100.9 0.0.0.0
network 192.168.100.17 0.0.0.0
R2
sysname R2
interface GigabitEthernet0/0/0
ip address 192.168.100.13 255.255.255.252
interface GigabitEthernet0/0/1
ip address 10.10.10.42 255.255.255.252
interface GigabitEthernet0/0/2
ip address 192.168.100.5 255.255.255.252
interface GigabitEthernet1/0/0
ip address 10.10.10.13 255.255.255.252
interface GigabitEthernet2/0/0
ip address 10.10.10.9 255.255.255.252
interface loopback 0
ip address 2.2.2.2 32
bgp 100
router-id 2.2.2.2
peer 10.10.10.10 as-number 200
peer 10.10.10.14 as-number 200
group 1 internal
peer 1 connect-interface LoopBack0
peer 1.1.1.1 as-number 100
peer 1.1.1.1 group 1
peer 3.3.3.3 as-number 100
peer 3.3.3.3 group 1
peer 4.4.4.4 as-number 100
peer 4.4.4.4 group 1
peer 1 next-hop-local
ospf 100 router-id 2.2.2.2
area 0.0.0.0
network 2.2.2.2 0.0.0.0
network 10.10.10.42 0.0.0.0
network 192.168.100.5 0.0.0.0
network 192.168.100.13 0.0.0.0
R3
sysname R3
interface GigabitEthernet0/0/0
ip address 192.168.100.10 255.255.255.252
interface GigabitEthernet0/0/1
ip address 192.168.1.254 255.255.255.0
interface GigabitEthernet0/0/2
ip address 192.168.100.1 255.255.255.252
interface GigabitEthernet1/0/0
ip address 192.168.100.6 255.255.255.252
interface LoopBack0
ip address 3.3.3.3 255.255.255.255
bgp 100
router-id 3.3.3.3
group 1 internal
peer 1 connect-interface LoopBack0
peer 1.1.1.1 as-number 100
peer 1.1.1.1 group 1
peer 2.2.2.2 as-number 100
peer 2.2.2.2 group 1
peer 4.4.4.4 as-number 100
peer 4.4.4.4 group 1
peer 1 next-hop-local
network 192.168.1.0 24
ospf 100 router-id 3.3.3.3
area 0.0.0.0
network 3.3.3.3 0.0.0.0
network 192.168.100.1 0.0.0.0
network 192.168.100.6 0.0.0.0
network 192.168.100.10 0.0.0.0
R4
sysname R4
interface GigabitEthernet0/0/0
ip address 192.168.100.14 255.255.255.252
interface GigabitEthernet0/0/1
ip address 192.168.2.254 255.255.255.0
interface GigabitEthernet0/0/2
ip address 192.168.100.2 255.255.255.252
interface GigabitEthernet1/0/0
ip address 192.168.100.18 255.255.255.252
interface LoopBack0
ip address 4.4.4.4 255.255.255.255
bgp 100
router-id 4.4.4.4
group 1 internal
peer 1 connect-interface LoopBack0
peer 1.1.1.1 as-number 100
peer 1.1.1.1 group 1
peer 2.2.2.2 as-number 100
peer 2.2.2.2 group 1
peer 3.3.3.3 as-number 100
peer 3.3.3.3 group 1
network 192.168.2.0
peer 1 next-hop-local
ospf 100 router-id 4.4.4.4
area 0.0.0.0
network 4.4.4.4 0.0.0.0
network 192.168.100.2 0.0.0.0
network 192.168.100.14 0.0.0.0
network 192.168.100.18 0.0.0.0
R5
sysname R5
interface GigabitEthernet0/0/0
ip address 10.10.10.2 255.255.255.252
interface GigabitEthernet0/0/1
ip address 10.10.10.10 255.255.255.252
interface GigabitEthernet0/0/2
ip address 10.10.10.21 255.255.255.252
interface GigabitEthernet1/0/0
ip address 10.10.10.17 255.255.255.252
interface LoopBack0
ip address 5.5.5.5 255.255.255.255
bgp 200
router-id 5.5.5.5
peer 10.10.10.1 as-number 100
peer 10.10.10.9 as-number 100
group 1 internal
peer 1 connect-interface LoopBack0
peer 6.6.6.6 as-number 200
peer 6.6.6.6 group 1
peer 7.7.7.7 as-number 200
peer 7.7.7.7 group 1
peer 8.8.8.8 as-number 200
peer 8.8.8.8 group 1
peer 1 next-hop-local
ospf 10 router-id 5.5.5.5
area 0.0.0.0
network 5.5.5.5 0.0.0.0
network 10.10.10.17 0.0.0.0
network 10.10.10.21 0.0.0.0
R6
sysname R6
interface GigabitEthernet0/0/0
ip address 10.10.10.14 255.255.255.252
interface GigabitEthernet0/0/1
ip address 10.10.10.6 255.255.255.252
interface GigabitEthernet0/0/2
ip address 10.10.10.25 255.255.255.252
interface GigabitEthernet1/0/0
ip address 10.10.10.18 255.255.255.252
interface LoopBack0
ip address 6.6.6.6 255.255.255.255
bgp 200
router-id 6.6.6.6
peer 10.10.10.5 as-number 100
peer 10.10.10.13 as-number 100
group 1 internal
peer 1 connect-interface LoopBack0
peer 5.5.5.5 as-number 200
peer 5.5.5.5 group 1
peer 7.7.7.7 as-number 200
peer 7.7.7.7 group 1
peer 8.8.8.8 as-number 200
peer 8.8.8.8 group 1
peer 1 next-hop-local
ospf 10 router-id 6.6.6.6
area 0.0.0.0
network 6.6.6.6 0.0.0.0
network 10.10.10.18 0.0.0.0
network 10.10.10.25 0.0.0.0
R7
sysname R7
interface GigabitEthernet0/0/0
ip address 10.10.10.22 255.255.255.252
interface GigabitEthernet0/0/1
ip address 10.10.10.26 255.255.255.252
interface GigabitEthernet0/0/2
ip address 10.10.10.29 255.255.255.252
interface GigabitEthernet1/0/0
ip address 10.10.10.33 255.255.255.252
interface LoopBack0
ip address 7.7.7.7 255.255.255.255
bgp 200
router-id 2.2.2.2
group 1 internal
peer 1 connect-interface LoopBack0
peer 5.5.5.5 as-number 200
peer 5.5.5.5 group 1
peer 6.6.6.6 as-number 200
peer 6.6.6.6 group 1
peer 8.8.8.8 as-number 200
peer 8.8.8.8 group 1
peer 1 next-hop-local
ospf 10 router-id 7.7.7.7
area 0.0.0.0
network 7.7.7.7 0.0.0.0
network 10.10.10.22 0.0.0.0
network 10.10.10.26 0.0.0.0
network 10.10.10.29 0.0.0.0
network 10.10.10.33 0.0.0.0
R8
sysname R8
interface GigabitEthernet0/0/0
ip address 10.10.10.30 255.255.255.252
interface GigabitEthernet0/0/1
ip address 10.10.10.34 255.255.255.252
interface GigabitEthernet0/0/2
ip address 10.10.10.37 255.255.255.252
interface LoopBack0
ip address 8.8.8.8 255.255.255.255
bgp 200
router-id 8.8.8.8
peer 10.10.10.38 as-number 300
group 1 internal
peer 1 connect-interface LoopBack0
peer 5.5.5.5 as-number 200
peer 5.5.5.5 group 1
peer 6.6.6.6 as-number 200
peer 6.6.6.6 group 1
peer 7.7.7.7 as-number 200
peer 7.7.7.7 group 1
peer 1 next-hop-local
ospf 10 router-id 8.8.8.8
area 0.0.0.0
network 8.8.8.8 0.0.0.0
network 10.10.10.30 0.0.0.0
network 10.10.10.34 0.0.0.0
R9
sysname R9
interface GigabitEthernet0/0/0
ip address 10.10.10.38 255.255.255.252
interface GigabitEthernet0/0/1
ip address 192.168.200.2 255.255.255.252
interface LoopBack0
ip address 9.9.9.9 255.255.255.255
bgp 100
router-id 9.9.9.9
peer 1.1.1.10 as-number 300
peer 1.1.1.10 connect-interface LoopBack0
peer 10.10.10.37 as-number 200
peer 1.1.1.10 next-hop-local
ospf 200 router-id 9.9.9.9
area 0.0.0.0
network 9.9.9.9 0.0.0.0
network 192.168.200.2 0.0.0.0
R10
sysname R10
interface GigabitEthernet0/0/0
ip address 192.168.200.1 255.255.255.252
interface GigabitEthernet0/0/1
interface GigabitEthernet0/0/1.1
dot1q termination vid 10
ip address 192.168.3.254 255.255.255.0
arp broadcast enable
interface GigabitEthernet0/0/1.2
dot1q termination vid 20
ip address 192.168.4.254 255.255.255.0
arp broadcast enable
interface GigabitEthernet0/0/2
interface LoopBack0
ip address 1.1.1.10 255.255.255.255
bgp 300
router-id 1.1.1.10
peer 9.9.9.9 as-number 300
peer 9.9.9.9 connect-interface LoopBack0
network 192.168.3.0
network 192.168.4.0
peer 9.9.9.9 next-hop-local
ospf 200 router-id 1.1.1.10
area 0.0.0.0
network 1.1.1.10 0.0.0.0
network 192.168.200.1 0.0.0.0
SW1
sysname SW1
SW2
sysname SW2
SW4
sysname SW4
undo info-center enable
vlan batch 10 20
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20
interface GigabitEthernet0/0/2
port link-type access
port default vlan 20
interface GigabitEthernet0/0/3
port link-type access
port default vlan 10
