静态路由扩展配置

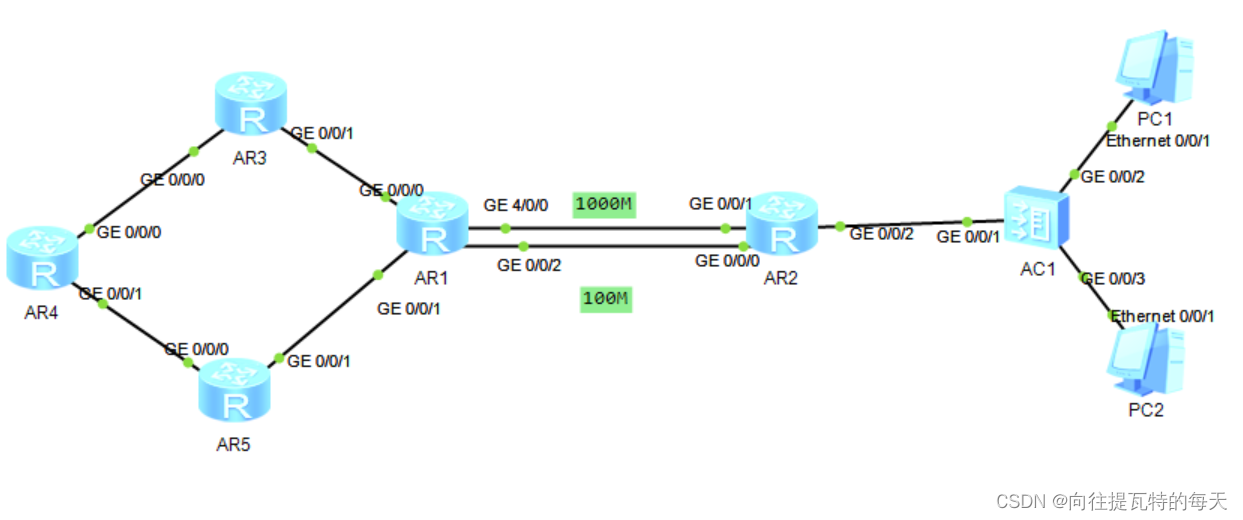

1.拓扑

2.要求

1. 全网用192.168.1.0/24进行IP分配
2. AR2作为DHCP服务器为PC分配IP地址
3. 路由器上均有2个环回地址
4. AR1与AR2之间正常走1000M，备份走100M
5. 全网尽量负载均衡
6. 减少路由表数量，并避免环路产生
7. 全网可达

3.分析

<1>规划ip

        对192.168.1.0/24子网划分，划分3位，每个路由器上2个环回，再之前的基础上划分一位：

划分主干，192.168.1.0/27

汇合192.168.1.24/30、192.168.1.28/30为192.168.1.24/29

<2>改名system-view到系统界面再sysname改名

<3>配置路由器ip地址，环回地址

<4>r2配置DHCP服务器

<5>减少路由表数量：

从左到右缺省，从右向左汇总，没有的写精细

（负载均衡就是等价路由）

（AR1与AR2之间正常走1000M，备份走100M：修改优先级）
4.配置内容

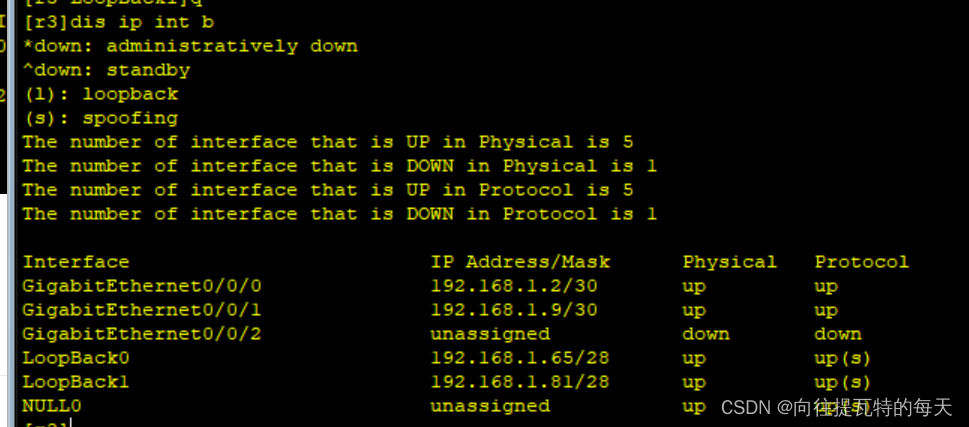

配置ip和环回:

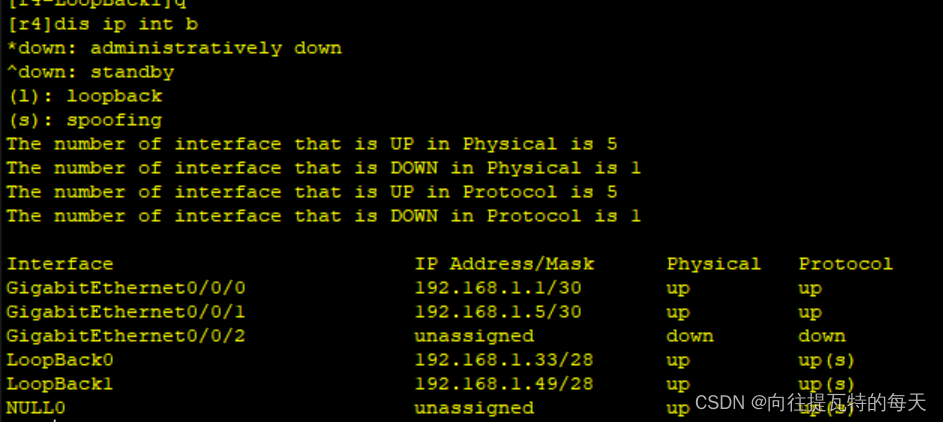

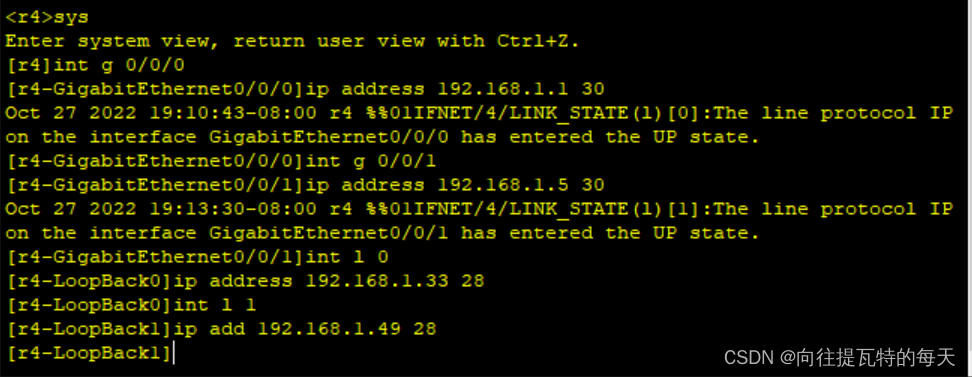

r4:

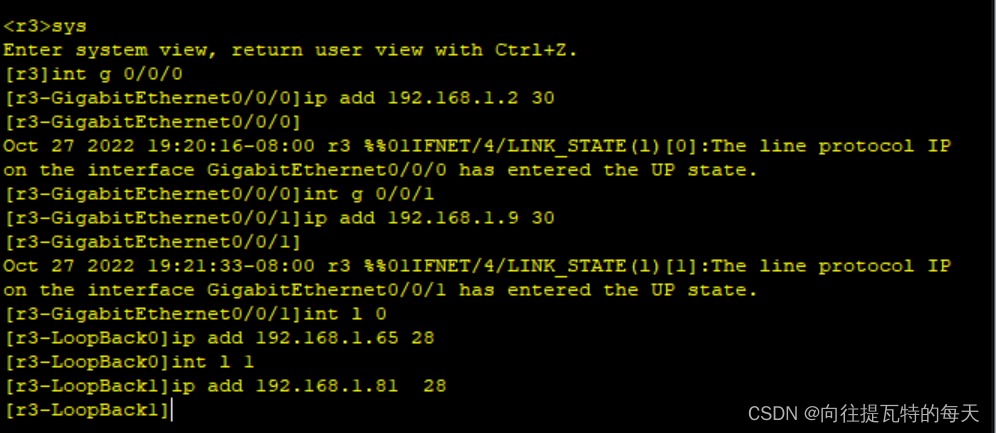

 r3

 r5

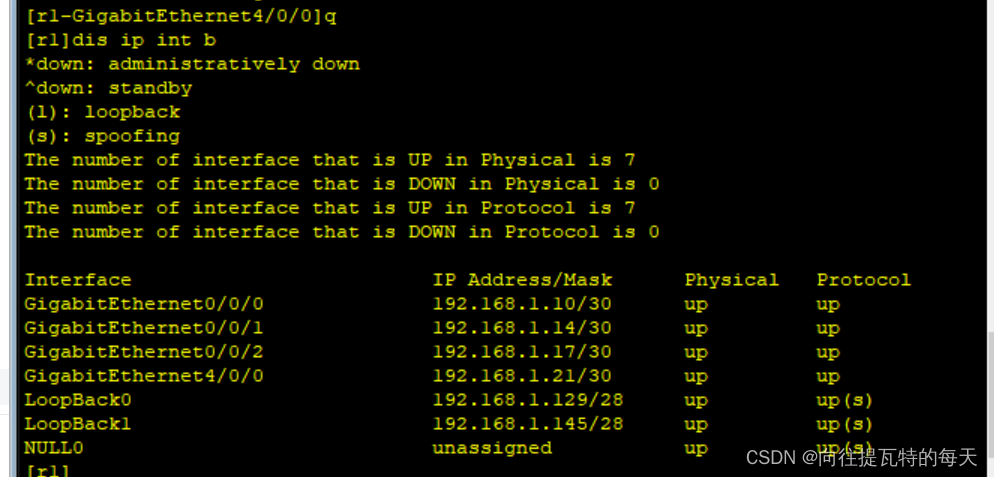

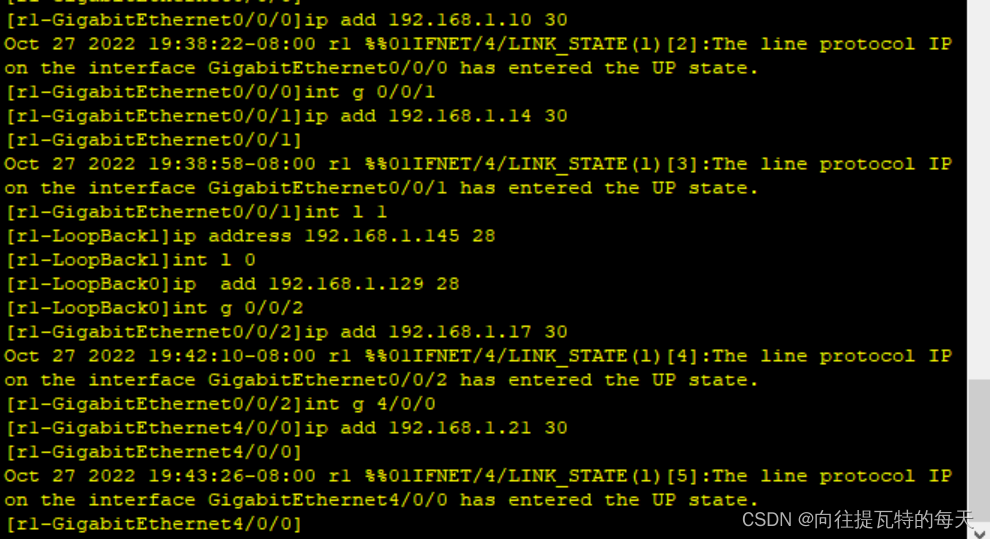

 r1:

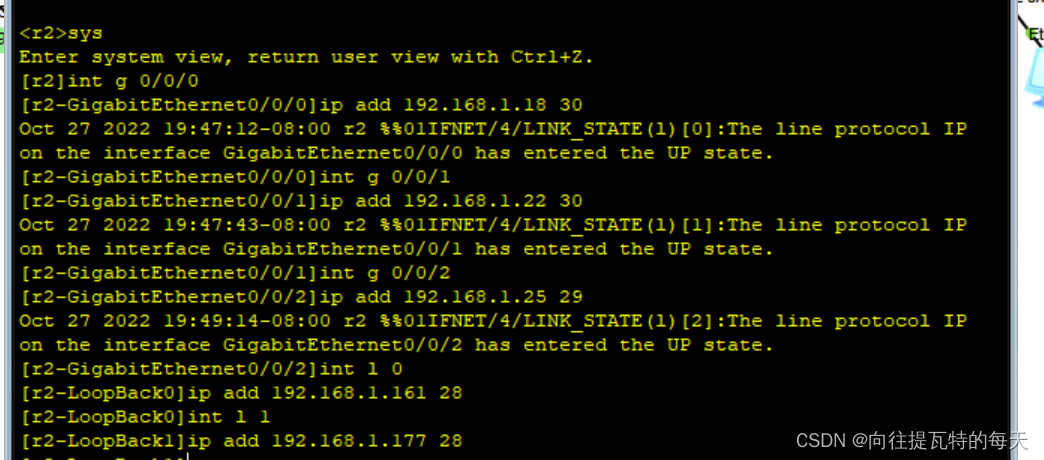

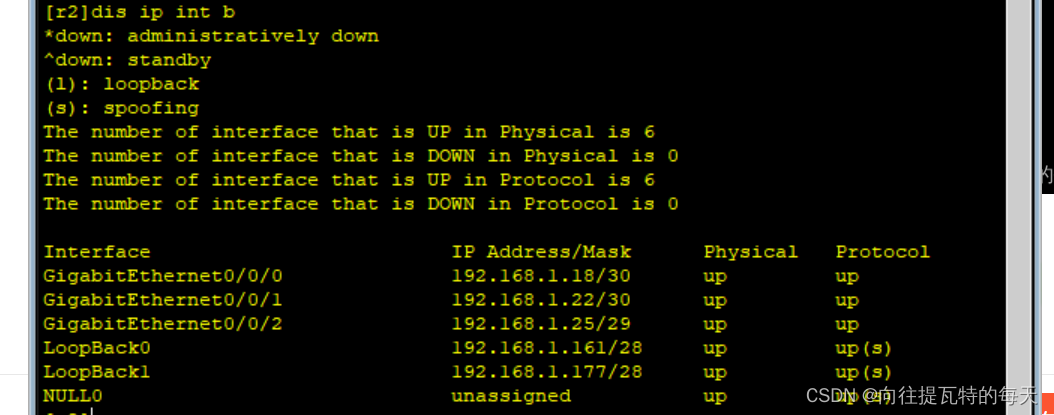

 r2:

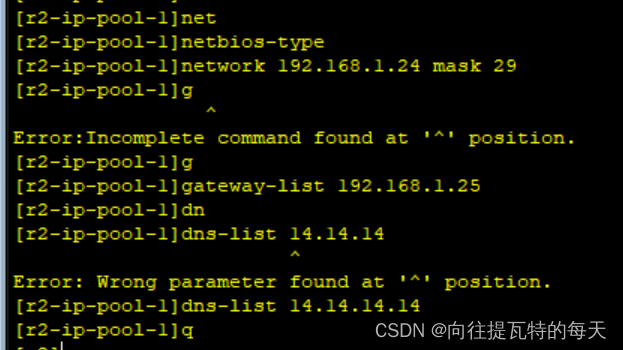

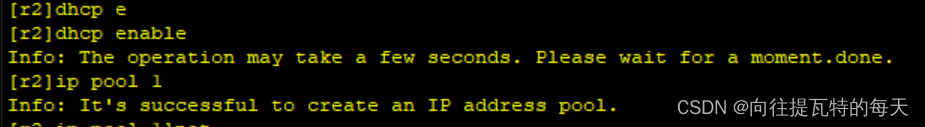

AR2 配置DHCP服务器

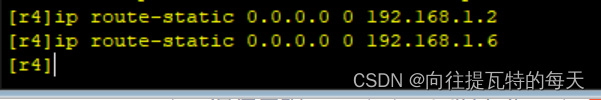

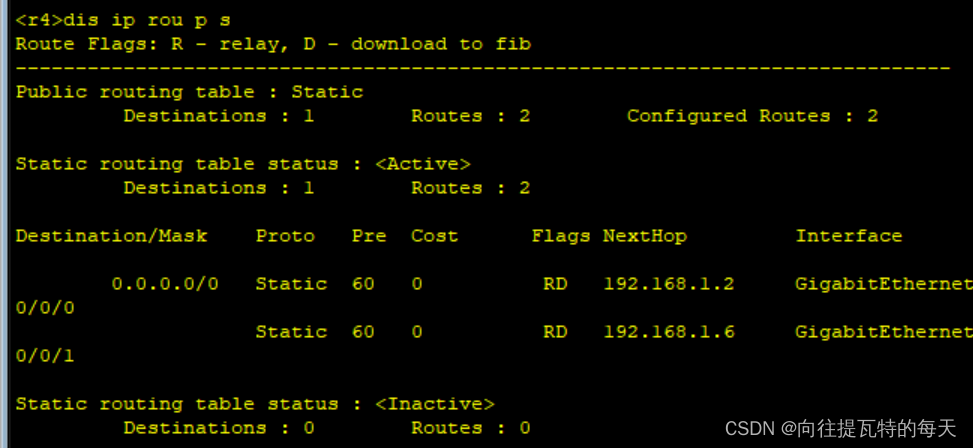

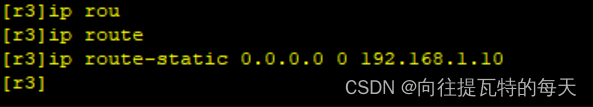

（从左向右）配置缺省：

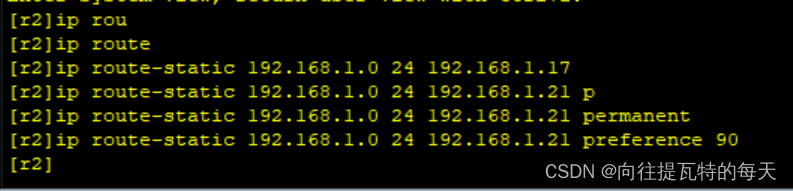

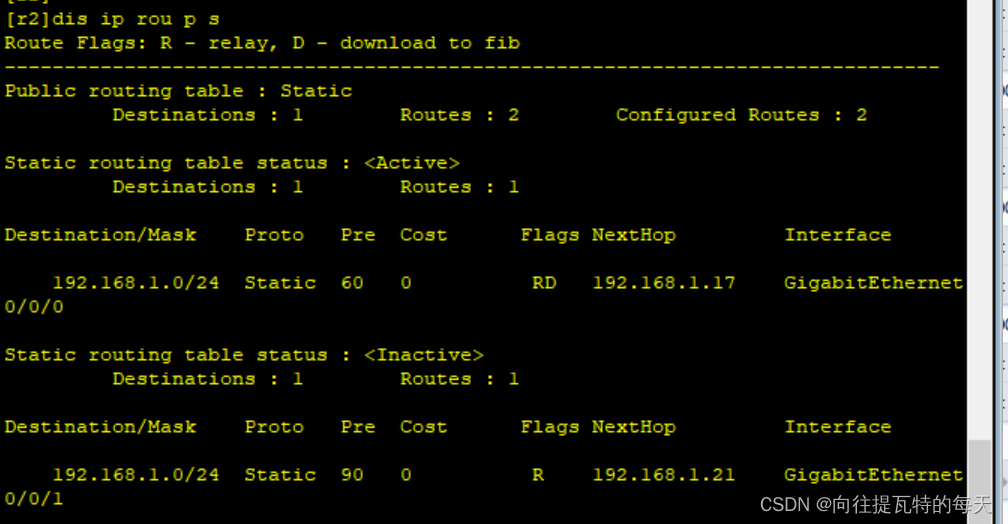

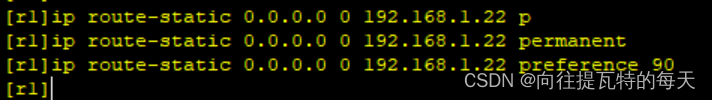

 修改优先级

（从右向左） 配置汇总：

        优先级

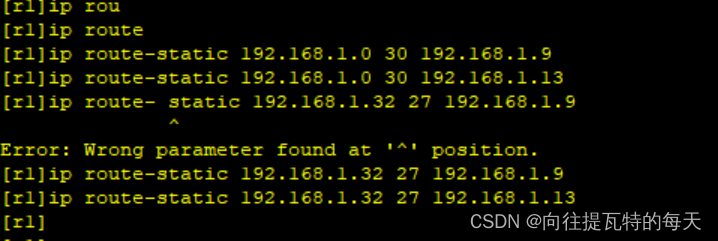

 配置r1

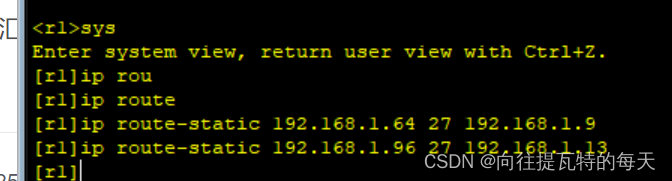

r1---->r3,r5配置时汇总r3，r5的环回地址

 r4的环回地址，网段

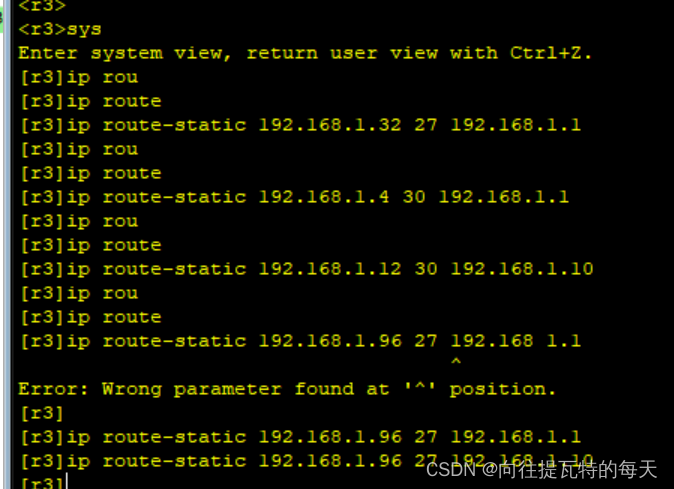

 配置r3

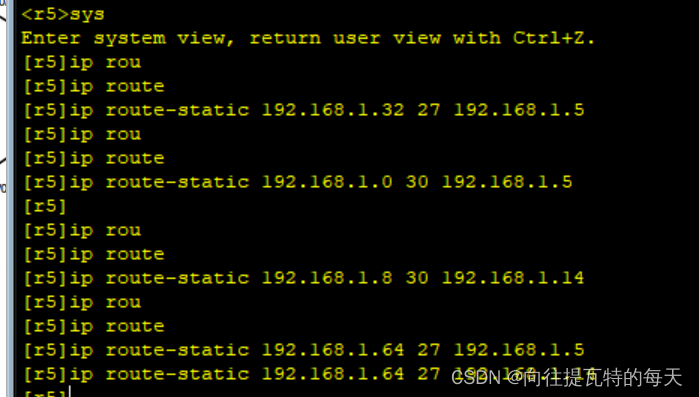

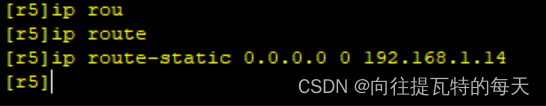

 配置r5

5.测试

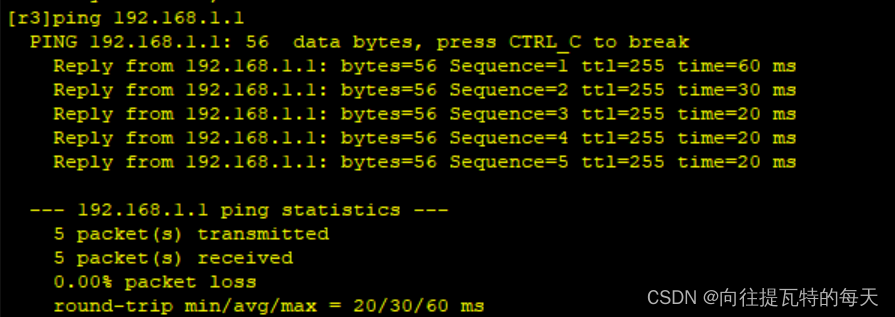

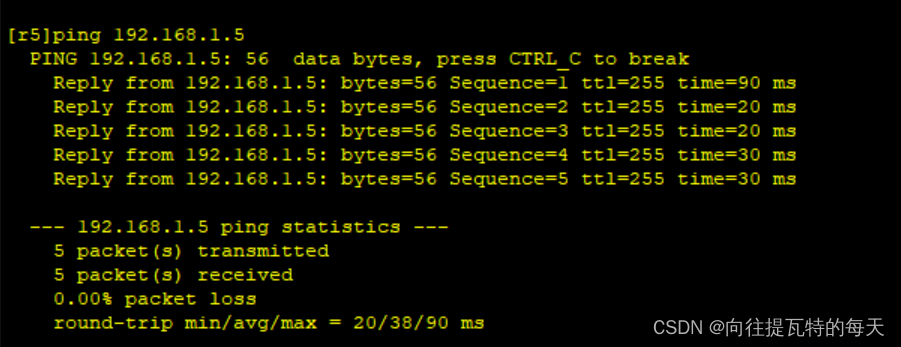

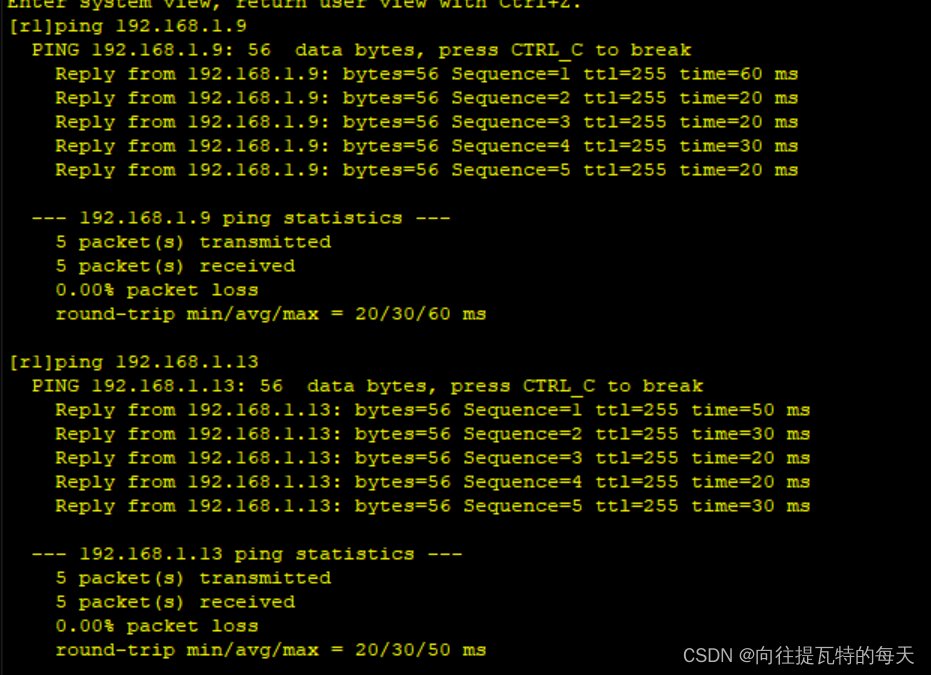

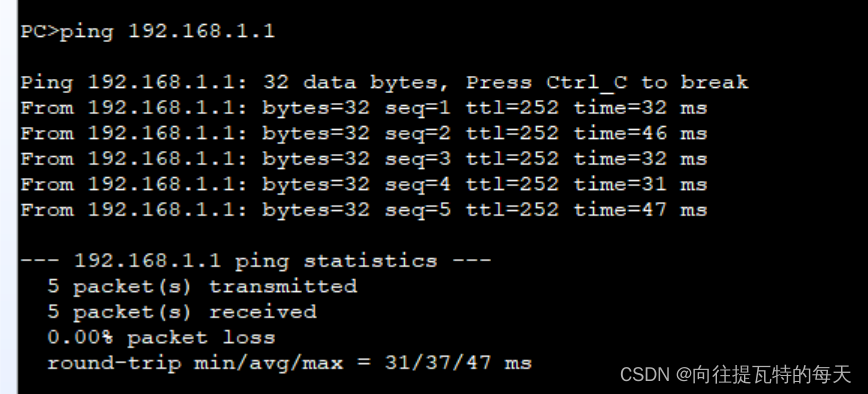

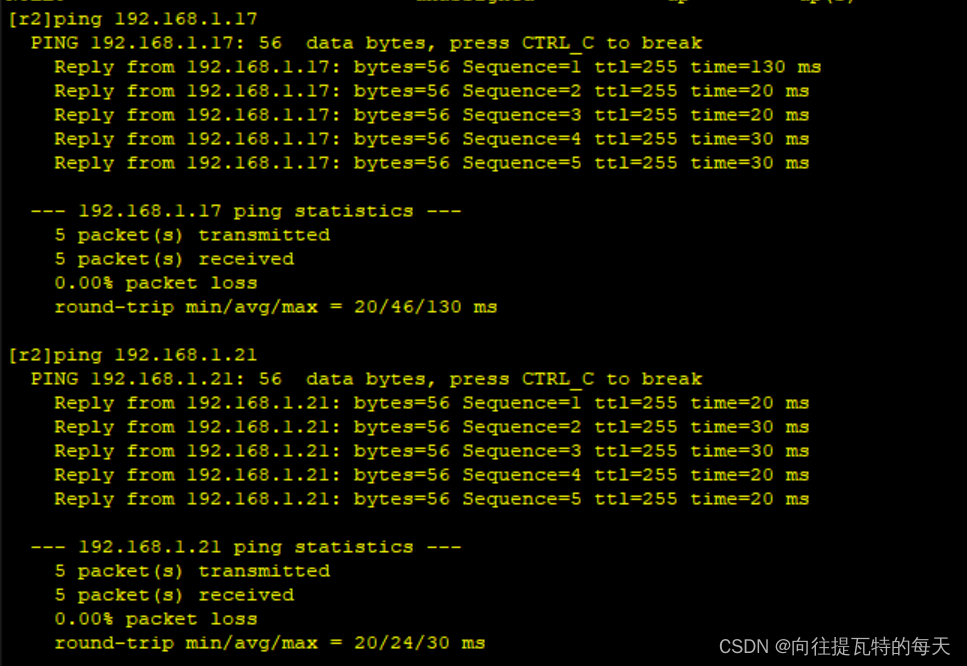

       1.测试ip可通

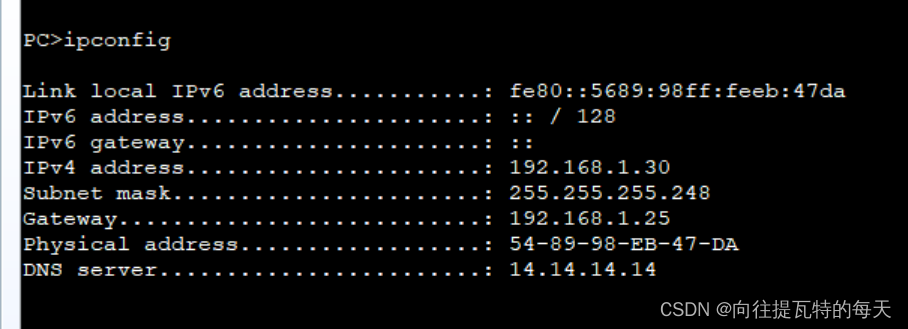

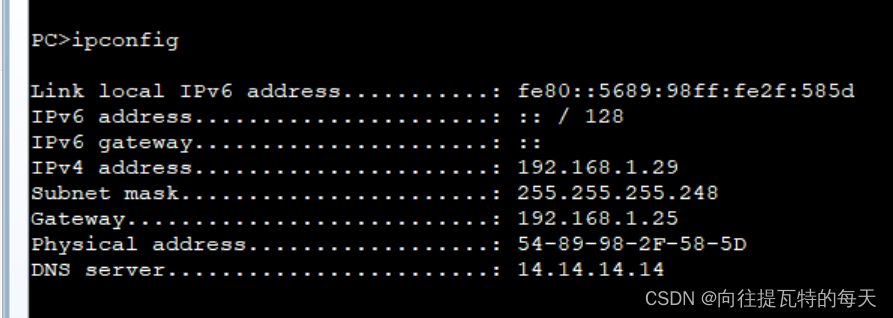

 2.pc通过DHCP自动获取ip

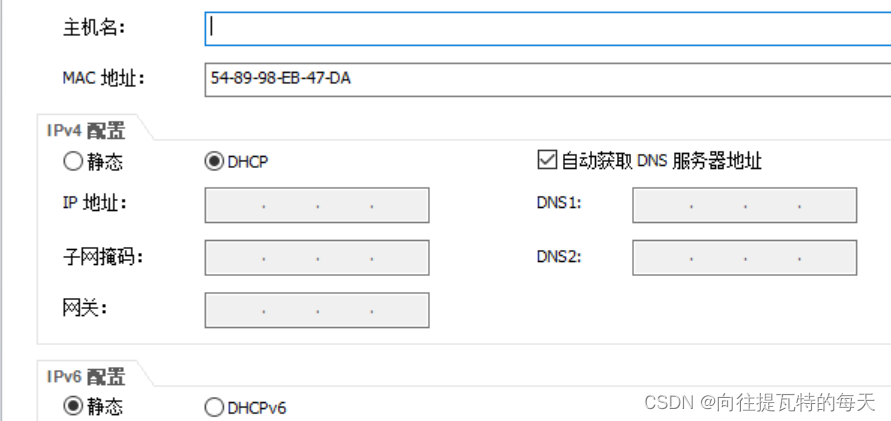

pc1:选择DHCP然后应用

 pc2:

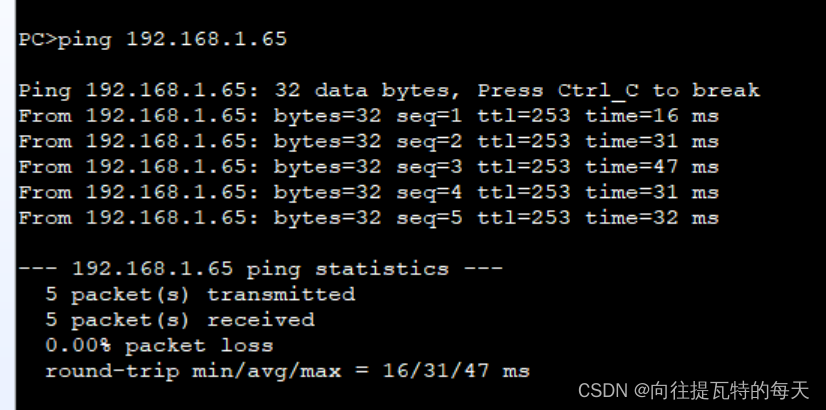

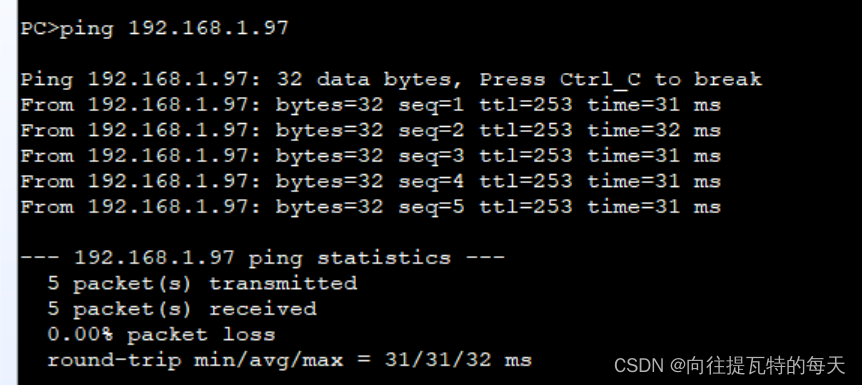

 3.测试环回

 测试主干：

 测浮动静态路由：

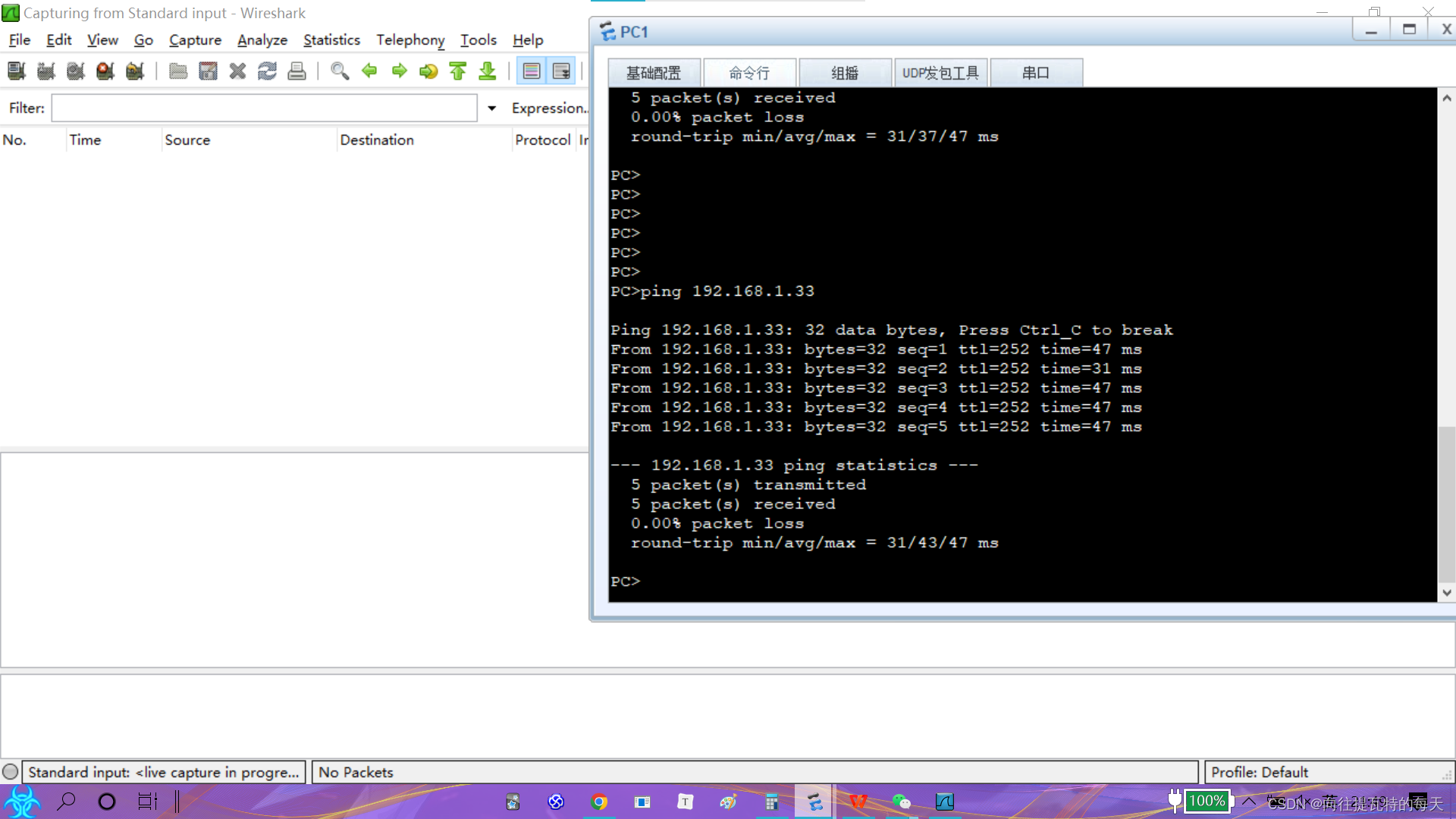

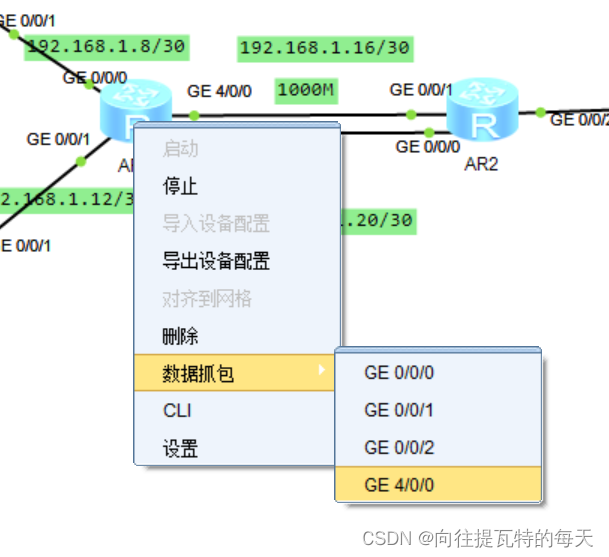

在4/0/0抓包：

 没有包，关闭0/0/2

 可以看到有包
