目标
第 1 部分：检查物理层并更正交换机端口模式问题
第 2 部分：识别并更正端口通道分配问题
第 3 部分：识别并更正端口通道协议问题
背景信息
最近由一名初级技术人员配置了四台交换机。 用户抱怨网络运行缓慢，并希望您调查。
拓扑图
第 1 部分： 检查物理层并更正交换机端口模式问题
第 1 步： 查找接入端口。
检查交换机。 将物理端口分配给 EtherChannel 端口时，它们像一个端口一样操作。 每一对端口都将同时运行或关闭。 它们不会出现混合，即不出出现一个端口指示灯呈绿色，另一个端口指示灯呈橙色。
第 2 步： 将端口设置为中继模式。
a. 验证拓扑中的所有物理端口是否已设置为中继。 更正任何处于访问模式下的端口。
b. 更正任何未设置为中继模式的 EtherChannel 端口。
第 2 部分： 识别并更正端口通道分配问题
第 1 步： 检查端口通道分配。

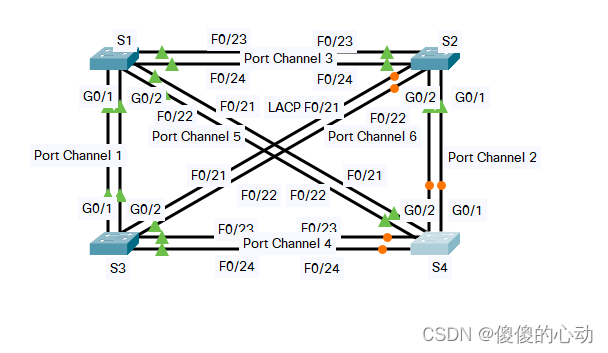

拓扑图说明了物理端口及其 EtherChannel 分配。 验证交换机是否已按指示配置。
第 2 步： 更正端口通道分配。
更正任何未分配到正确 EtherChannel 端口的交换机端口。
第 3 部分： 识别并更正端口通道协议问题
第 1 步： 识别协议问题。
2000 年，IEEE 发布了 802.3ad (LACP)，这是 EtherChannel 的开放标准版本。 出于兼容性原因，网络设计团队选择在整个网络中使用 LACP。 参与 EtherChannel 的所有端口需要主动将链路协商为 LACP，而不是 PAgP。 验证物理端口是否已按指示配置。
第 2 步： 更正协议问题。
更正任何不使用 LACP 协商的交换机端口。
实验解析
S1(config)#interface range g0/1-2
S1(config-if-range)#switchport mode trunk
S1(config-if-range)#channel-group 1 mode active
S3(config)#interface range g0/1-2
S3(config-if-range)#switchport mode trunk
S3(config-if-range)#channel-group 1 mode active
S3(config-if-range)#no channel-group
S3(config-if-range)#channel-group 1 mode active
S2(config)#interface range f0/21-24
S2(config-if-range)#switchport mode trunk
S2(config)# interface range g0/1-2
S2(config-if-range)#switchport mode trunk
S3(config)#interface range f0/21-22
S3(config-if-range)#no channel-group
S3(config-if-range)#channel-group 6 mode active
S3(config-if-range)#interface range f0/23-24
S3(config-if-range)#no channel-group
S3(config-if-range)#channel-group 4 mode active
S4(config-if-range)#interface range f0/21-22
S4(config-if-range)#no channel-group
S4(config-if-range)#channel-group 5 mode active
