一、实验拓扑
注：如无特别说明，描述中的 R1 或 SW1 对应拓扑中设备名称末尾数字为 1 的设备，R2 或 SW2 对应拓扑中设备名称末尾数字为 2 的设备，以此类推；另外，同一网段中，IP 地址的主机位为其设备编号，如 R3 的 g0/0 接口若在 192.168.1.0/24 网段，则其 IP 地址为 192.168.1.3/24，以此类推
二、实验需求
- 按照图示配置 IP 地址，R1 和 R5 上使用环回口模拟业务网段，R2，R3，R4 的环回口用于配置 Router-id 和建立 IBGP 邻居
- AS 200 运行 OSPF 实现内部网络互通
- R1，R2，R4，R5 运行 BGP，R1 和 R2 建立 EBGP 邻居，R4 和 R5 建立 EBGP 邻居，R2 和 R4 建立 IBGP 邻居。要求 EBGP 邻居使用直连接口建立邻居，IBGP 邻居使用环回口建立邻居
- R1 和 R5 把业务网段宣告进 BGP
- 在 R2 和 R4 上把 BGP 引入到 IGP 解决 BGP 路由黑洞问题
- 业务网段可以互通
三、实验解法

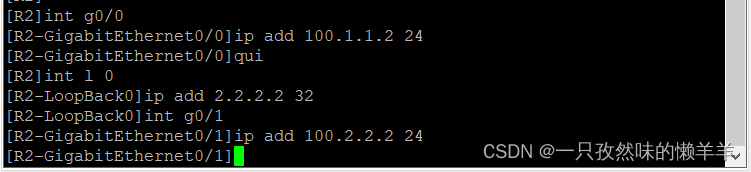

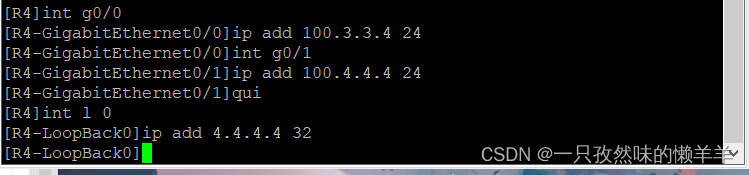

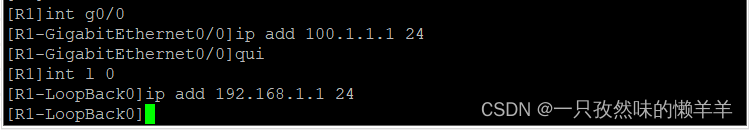

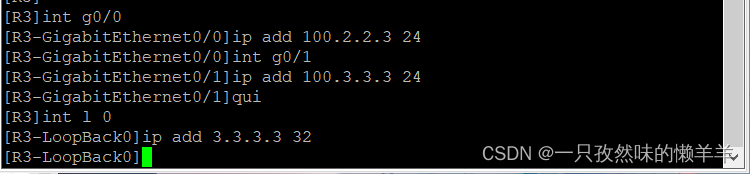

1.配置IP地址

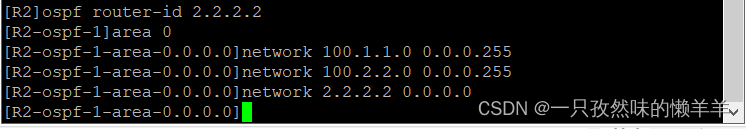

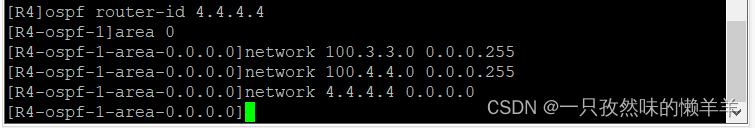

2.配置ospf，指定router-id
3.R1，R2，R4，R5 运行 BGP，R1 和 R2 建立 EBGP 邻居，R4 和 R5 建立 EBGP 邻居，R2 和 R4 建立 IBGP 邻居。要求 EBGP 邻居使用直连接口建立邻居，IBGP 邻居使用环回口建立邻居
分析：IBGP 邻居要求使用环回口建立，根据 BGP 邻居建立条件，需要修改 IBGP 邻居更新源为对应环回口
由于 R2 和 R4 既有 EBGP 邻居，又有 IBGP 邻居，为了使从 EBGP 邻居学习的路由传递至 IBGP 邻居时下一跳可达，需要修改 IBGP 邻居下一跳为本机

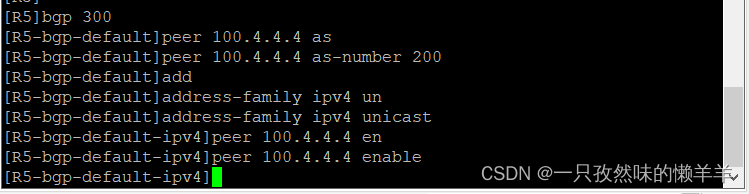

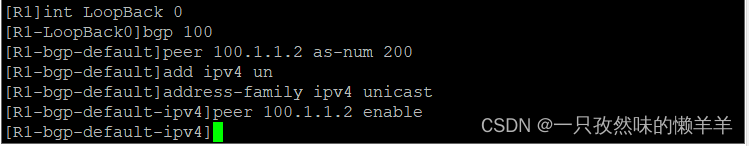

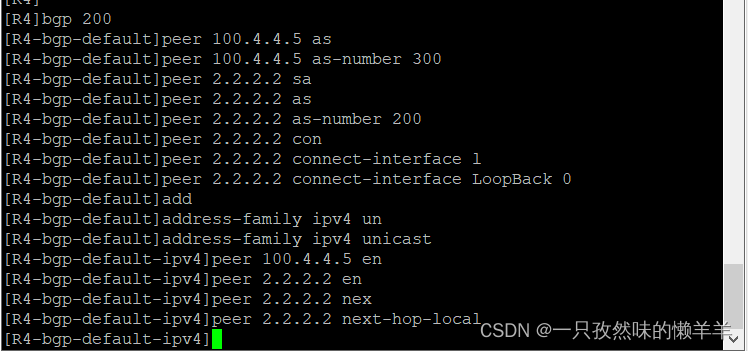

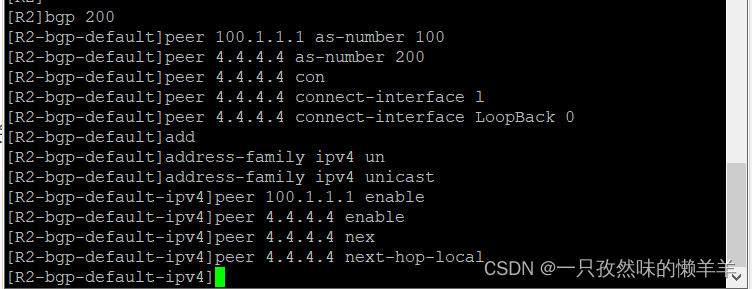

步骤 1：在 R1，R2，R4，R5 上配置 BGP，建立邻居关系

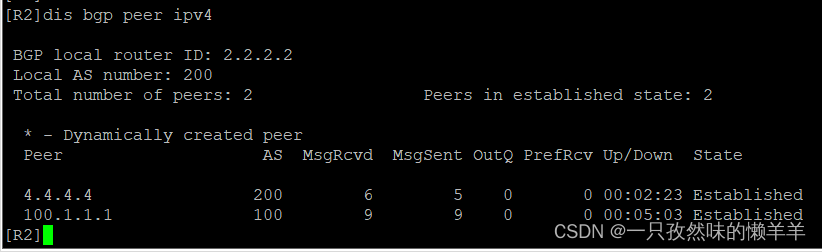

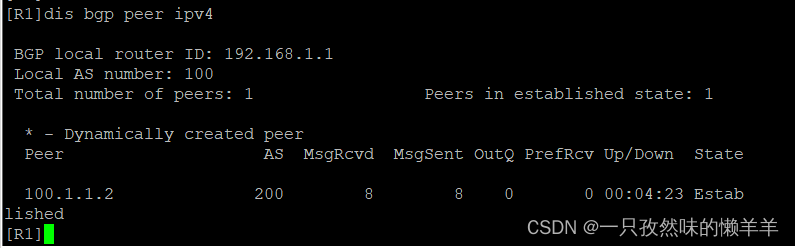

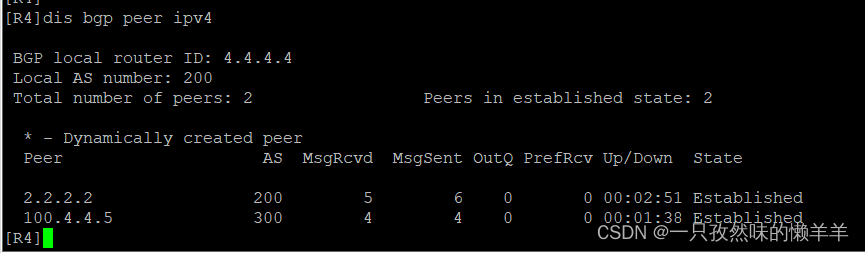

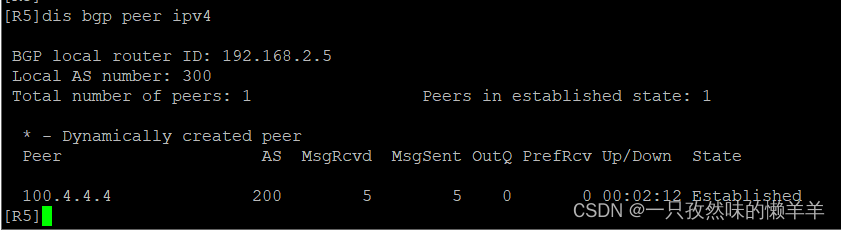

效果测试：使用命令 display bgp peer ipv4 检查邻居是否正确建立
4.R1 和 R5 把业务网段宣告进 BGP

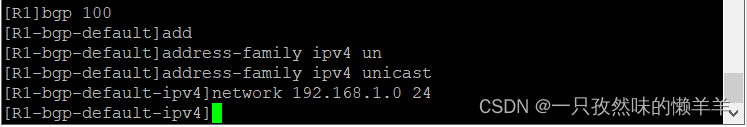

步骤 1：在 R1 和 R5 上把业务网段宣告进 BGP 的 IPv4 地址族模式
5.在 R2 和 R4 上把 BGP 引入到 IGP 解决 BGP 路由黑洞问题
分析：由于 R3 没有运行 BGP ，无法学习到业务网段路由，然而业务网段之间通讯的数据包会经过 R3 转发，所以造成 R3 上存在 BGP 路由黑洞
这里通过把 BGP 引入到 OSPF，使 R3 可以通过 OSPF 学习到业务网段的路由，来解决 BGP 路由黑洞问题
步骤 1：在 R2 和 R4 上分别把 BGP 引入到 OSPF

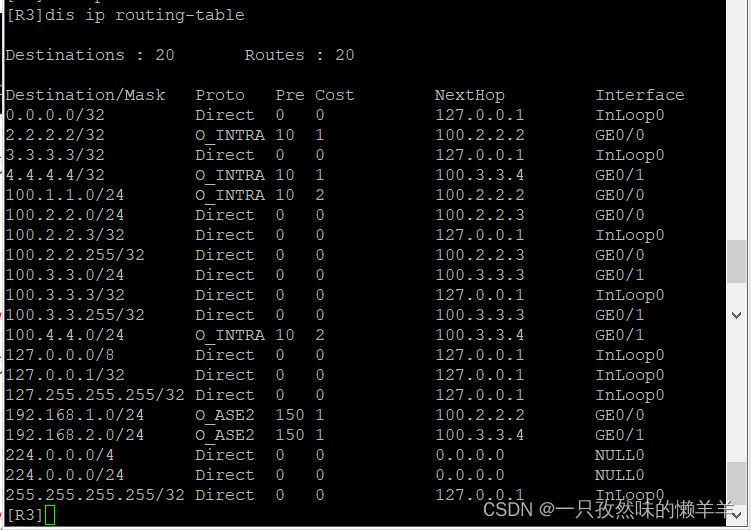

效果测试：在 R3 上查看 IP 路由表，发现已经学习到业务网段的路由，来源为 OSPF 外部路由
6.业务网段可以互通

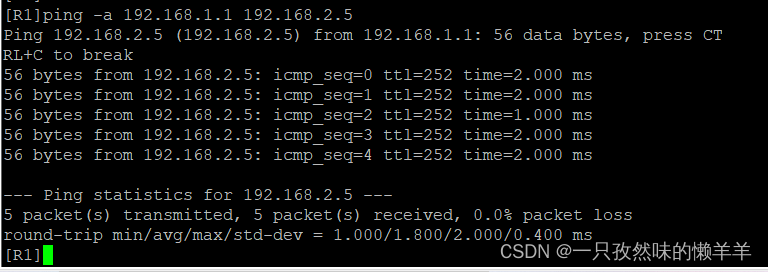

分析：由于 BGP 只传递了业务网段路由，所以必须使用带源 PING，才能测试是否连通

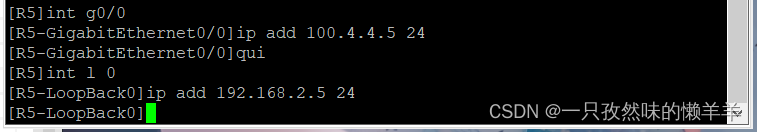

配置的R5环回口地址为192.168.2.5/24
