Packet Tracer - 研究 DUAL FSM

地址分配表

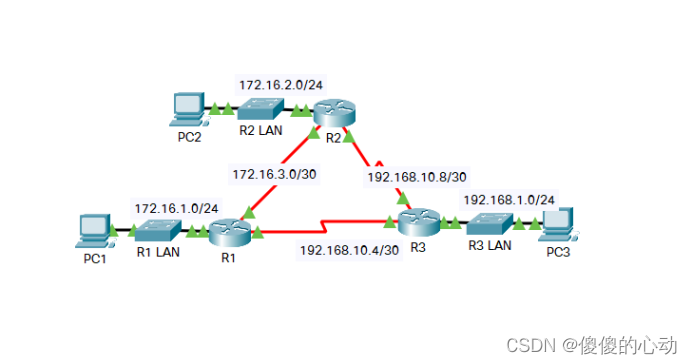

拓扑图

目标

第 1 部分：验证 EIGRP 配置

第 2 部分：观察 EIGRP DUAL FSM

背景信息

在本练习中，您将修改 EIGRP 度量公式以造成拓扑变化。 这可让您看到当邻居因无法预料的原因故障时 EIGRP 会作出什么反应。 然后，您将使用 debug 命令查看拓扑变化以及 DUAL 有限状态机如何确定后继路由器和可行后继路由器路径以重新收敛网络。

第 1 部分：    验证 EIGRP 配置

第 1 步：    检查每台路由器的路由表并检验是否具有通向拓扑中每个网络的路径。

用什么命令显示路由表？

任何网络之间是否存在任何路由器负载均衡？

第 2 步：    检查每台路由器的路由表并检验是否具有通向拓扑中每个网络的路径。

什么命令可显示邻居表？

每台路由器有多少邻居？

第 3 步：    分析每台路由器的拓扑表。

a.     什么命令可显示拓扑表？

根据拓扑表中的输出，每台路由器有多少个后继路由器？

为什么有比网络更多的后继路由器？

b.    将 R1 拓扑表的输出复制到文本编辑器，以便稍后参考。

第 2 部分：    观察 EIGRP DUAL FSM

第 1 步：    在 R1 上，打开调试功能将显示 DUAL FSM 通知。

什么命令可以启用对 EIGRP DUAL FSM 的调试？

第 2 步：    强制 DUAL FSM 更新生成调试输出。

a.     将 R1 和 R3 窗口并排放置，以便可以观察调试输出。 然后在 R3 上，禁用串行 0/0/0 接口。

R3(config)# interface s0/0/0

R3(config-if)# shutdown

b.    不要禁用调试。 什么调试输出指示对路由表的变更？

第 3 步：    显示 R1 的路由表。

验证 R1 的路由表中是否已不再有 192.168.10.4/30 网络。

介绍对 R1 路由表的任何其他更改。

第 4 步：    确定拓扑表的差异。

检查 R1 的拓扑表，并将其与第 1 部分的上一个输出进行比较。

R1 的拓扑表是否存在任何其他变更？

第 5 步：    记录每台路由器的邻居表中发生的变化。

检查每台路由器的邻居表，并将其与第 1 部分的上一个邻居表进行比较。

邻居表是否存在任何变更？

第6 步：    恢复 R1 和 R2 之间的连接。

a.     在 R1 和 R3 窗口并排的情况下，R3 激活串行 0/0/0 接口，观察 R1 上的调试输出。

b.    通过输入调试命令的 no 形式或直接输入 undebug all 来禁用调试。 什么调试输出指示对路由表的变更？

当通向 R1 的路由恢复正常时，DUAL FSM 是如何处理拓扑变化的？
