（五）放大电路中的反馈
放大电路中的反馈

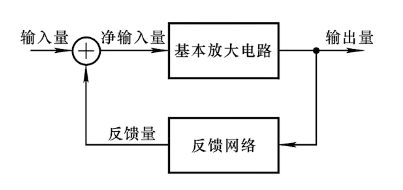

反馈的基本概念
输出量变化——>净输入量变化
反馈：能够将输出量的变化反馈到输入端（反馈量的变化），引起净输入量的变化，最终再影响输出量的变化
- 回顾第二章的

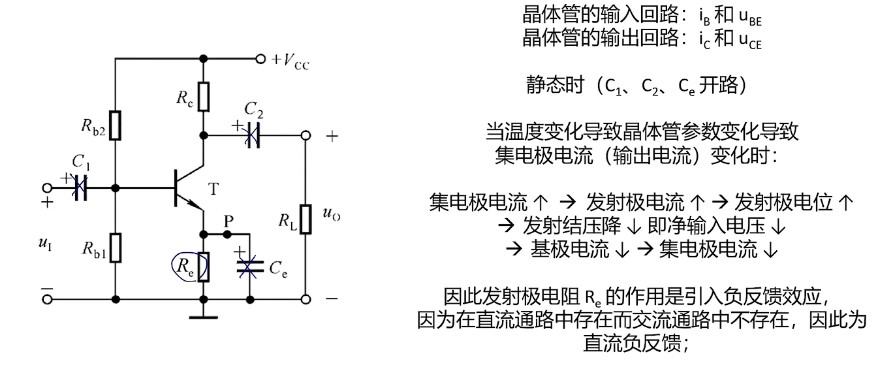

静态工作点稳定电路（静态分析）
T↑——β↑——iCQ↑——iEQ↑——UEQ↑（Re的存在使UEQ≠0）——UBE↓——IBQ↓——iCQ↓
- 分析上图直流负反馈电路（由于旁路电容存在，交流中Re被短路，上图中交流无反馈）
| 静态工作点稳定电路 | – | – |
|---|---|---|
| 输入量 | 基极电位UBQ | |
| 输出量 | 集电极电流 iC | |
| 反馈网络 | 发射极电阻Re | |
| 反馈量 | 发射极电位（Re上电压 UEQ） | |
| 净输入量 | 发射结压降UBE | 输入量-反馈量 |

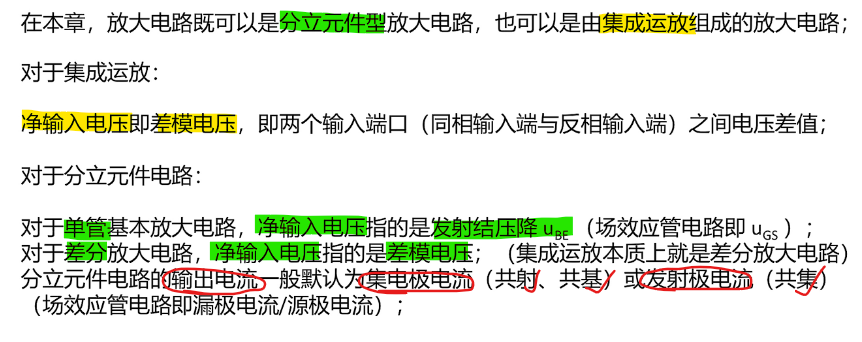

- 对基本概念的说明

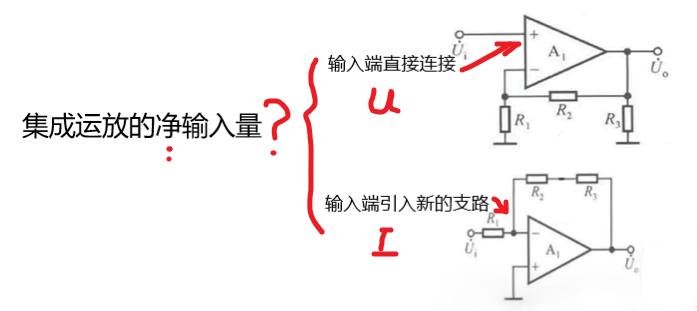

注意：净输入电压！！！
三种元件：集成运放、单管放大、差分放大

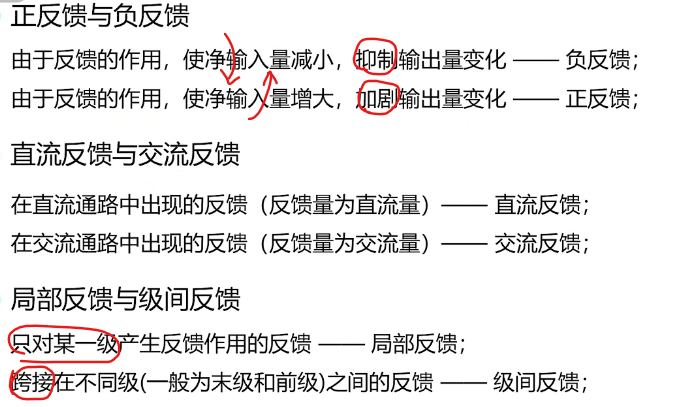

反馈的类型
反馈、反馈组态的判断
交流负反馈的四种基本组态：
电压串联负反馈、电压并联负反馈、电流串联负反馈、电流并联负反馈

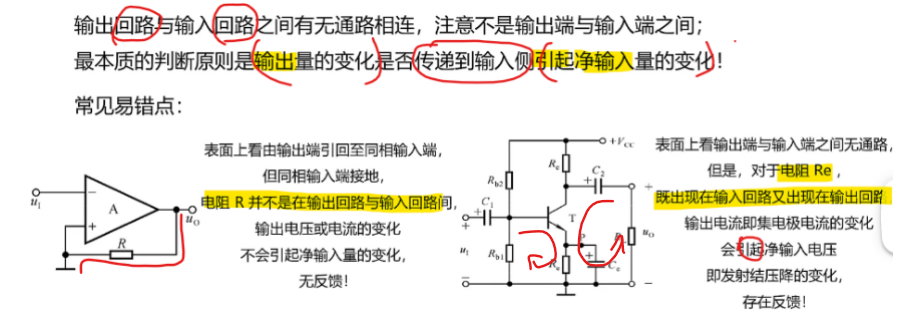

- 判断有无反馈
本质：输出量的变化是否传递到输入端，引起净输入量的变化

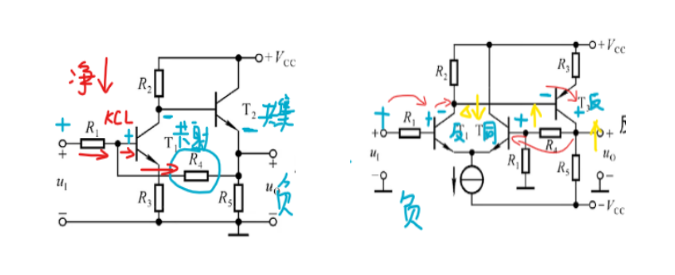

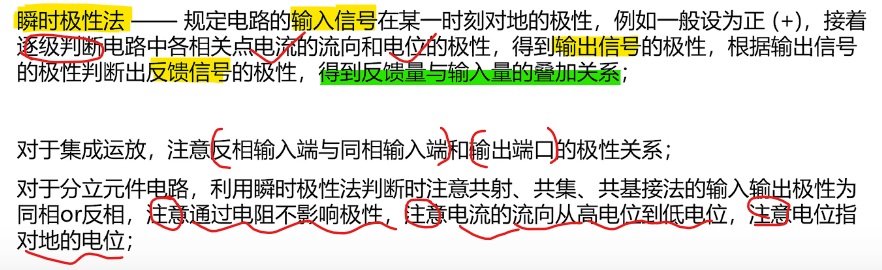

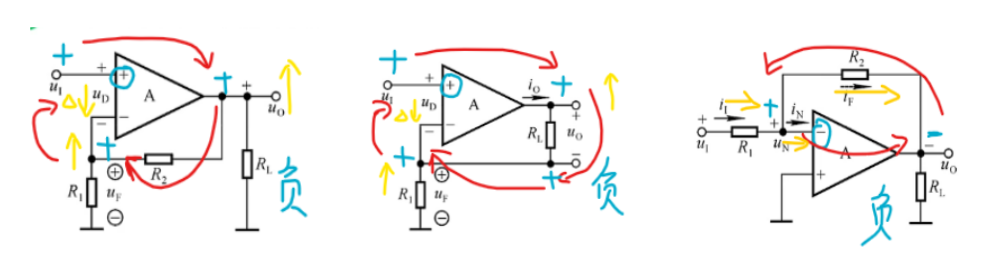

- 判断正/负反馈（
瞬时极性法）
本质：使净输入量减小的为负反馈，使净输入量增大的为正反馈
小总结：集成运放想要组成负反馈，不论从同向还是从反向假设，反馈网络一定是引回
反相输入端

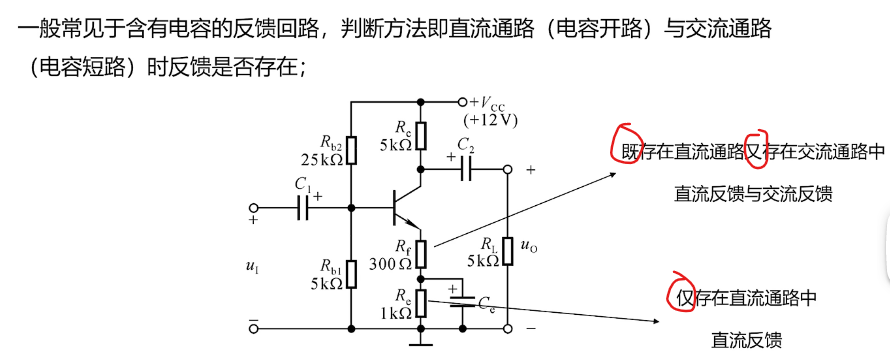

判断直流/交流反馈
方法：画出直流、交流通路，分别进行分析

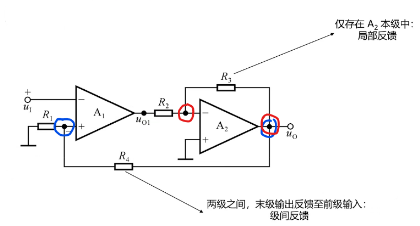

判断局部/级间反馈

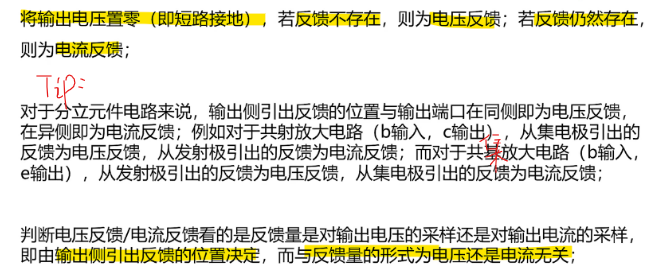

判断电压/电流反馈

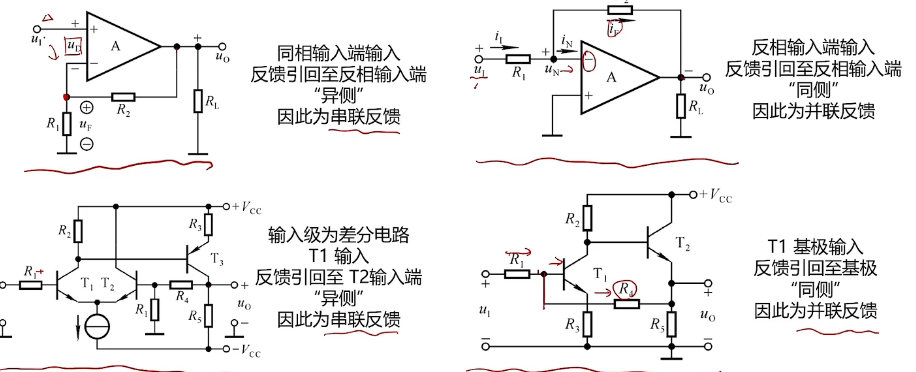

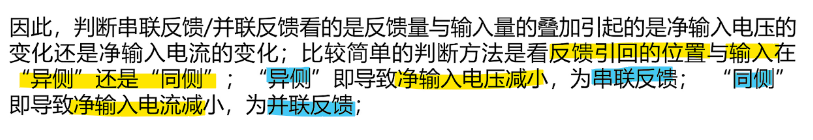

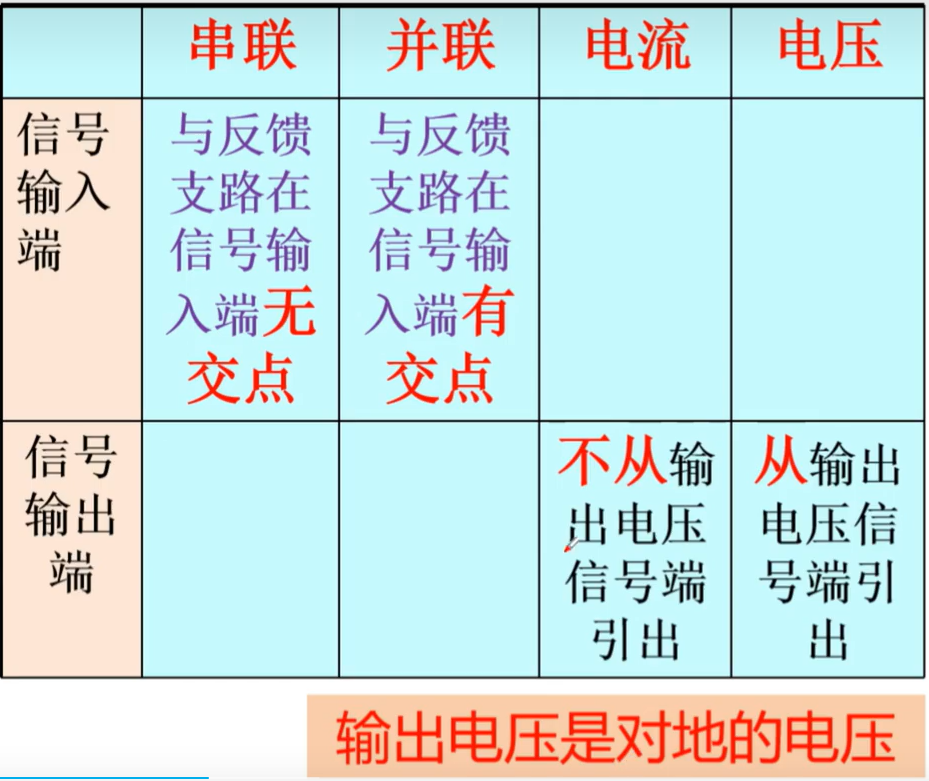

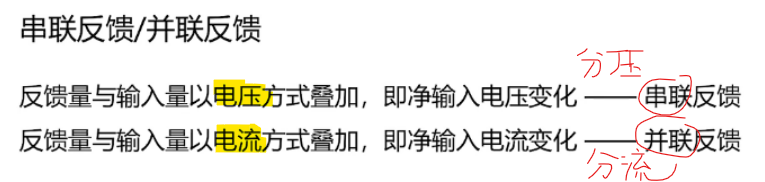

判断串联/并联反馈
- 反馈类型与组态判断小结
交流负反馈中才分析组态，注意直流中的反馈电阻交流分析时可能会接地，则不存在交流负反馈，就不需要判断其组态
| 问题类型 | 判断题目 | 判断方法 |
|---|---|---|
| 有无反馈 | - | 输出回路与输入回路之间是否有通路连接 |
| 反馈类型 | 局部/级间 | 反馈通路存在于某一级还是不同级 |
| - | 正/负 | 瞬时极性法（假设） |
| - | 交流/直流 | 直流通路、交流通路中反馈是否存在 |
| 组态类型 | 电压/电流 | 输出电压短路接地，反馈是否存在 （或用“同侧压、异侧流”） |
| - | 串联/并联 | 看反馈网络与输入侧的关系 “同侧并联分流；异侧串联分压” |
负反馈对放大电路性能的影响
- 引入交流负反馈对放大电路性能的影响
关于Ro、Uo和Ri、Ui之间的关系，参考第二章对输入、输出电阻的复习
| 影响 | 结果 | – |
|---|---|---|
| 稳定放大电路增益 | 稳定Au或Ai | |
| 串联反馈增大 Ri | 稳定 Ui | Ui接近Us |
| 并联反馈减小 Ri | 稳定 Ii | |
| 电压反馈减小 Ro | 稳定 Uo | 增强带负载能力 |
| 电流反馈增大 Ro | 稳定 Io | |
| 展宽电路的通频带 | ||
| 减小电路的非线性失真 | ||
| 对于这些性能的影响，是以牺牲电路的代价为增益的 |

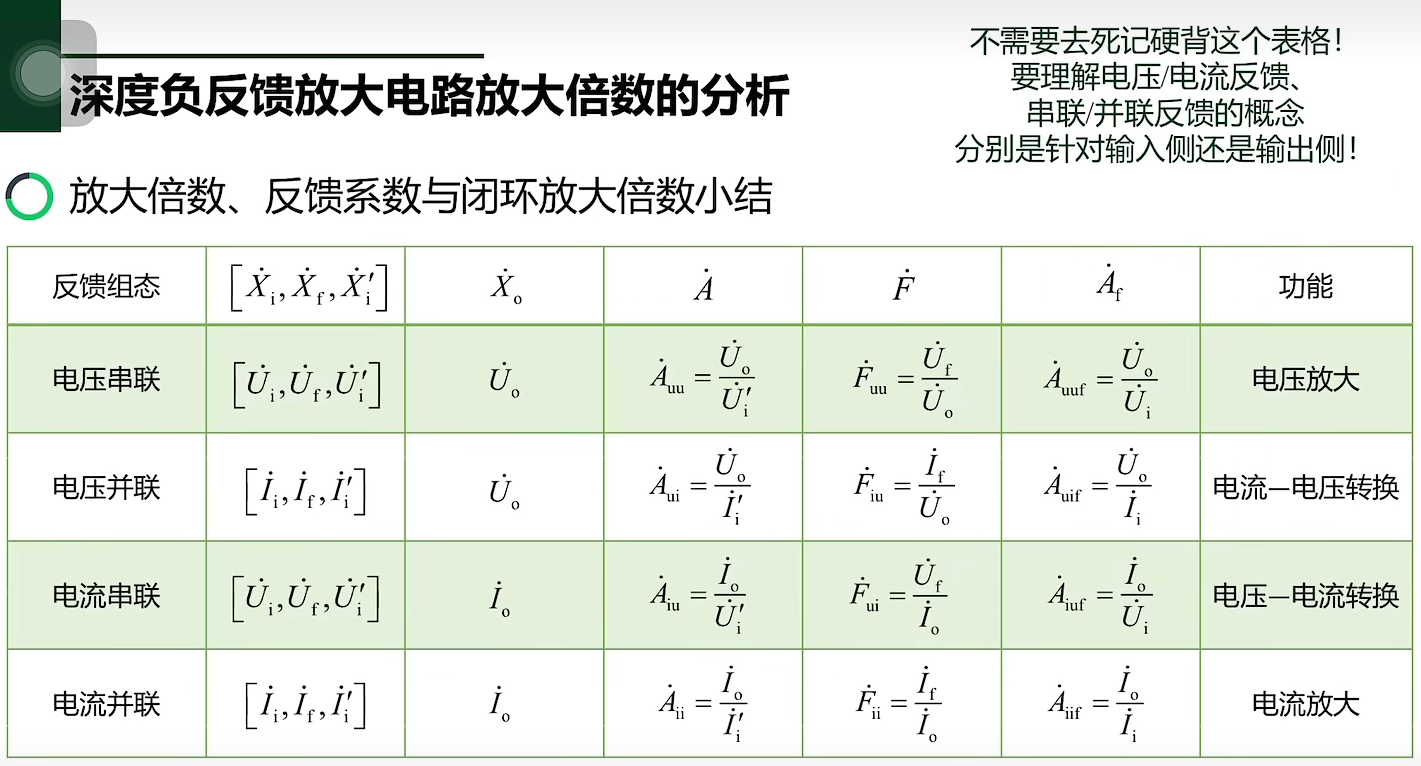

负反馈放大电路的方块图
