1. 架构图解析

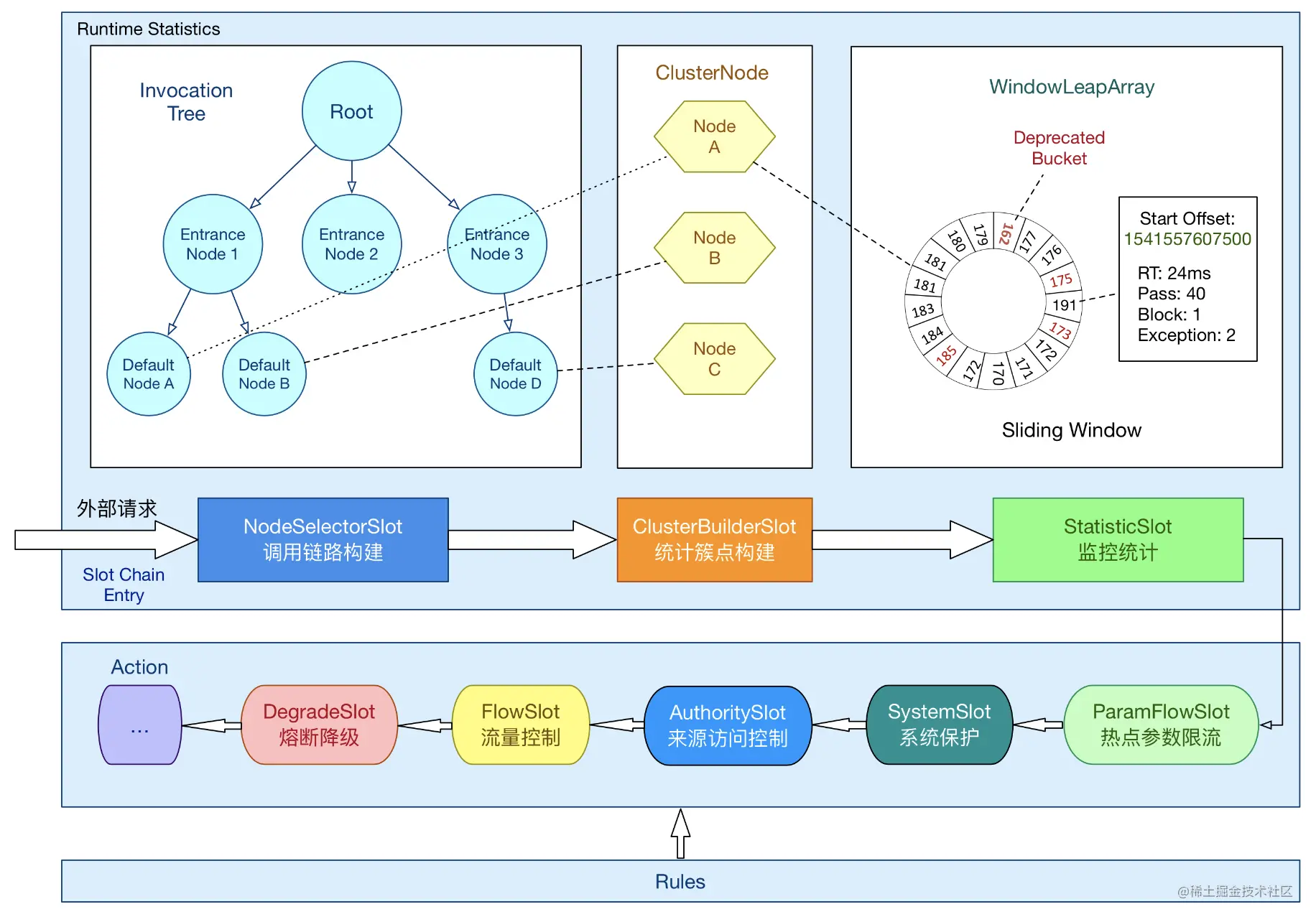

若要读懂Sentinel源码，则必须要搞明白官方给出的Sentinel的架构图：

Sentinel的核心骨架是ProcessorSlotChain。其将不同的 Slot 按照顺序串在一起（责任链模式），从而将不同的功能组合在一起（限流、降级、系统保护）。系统会为每个资源创建一套SlotChain。

2. SPI机制

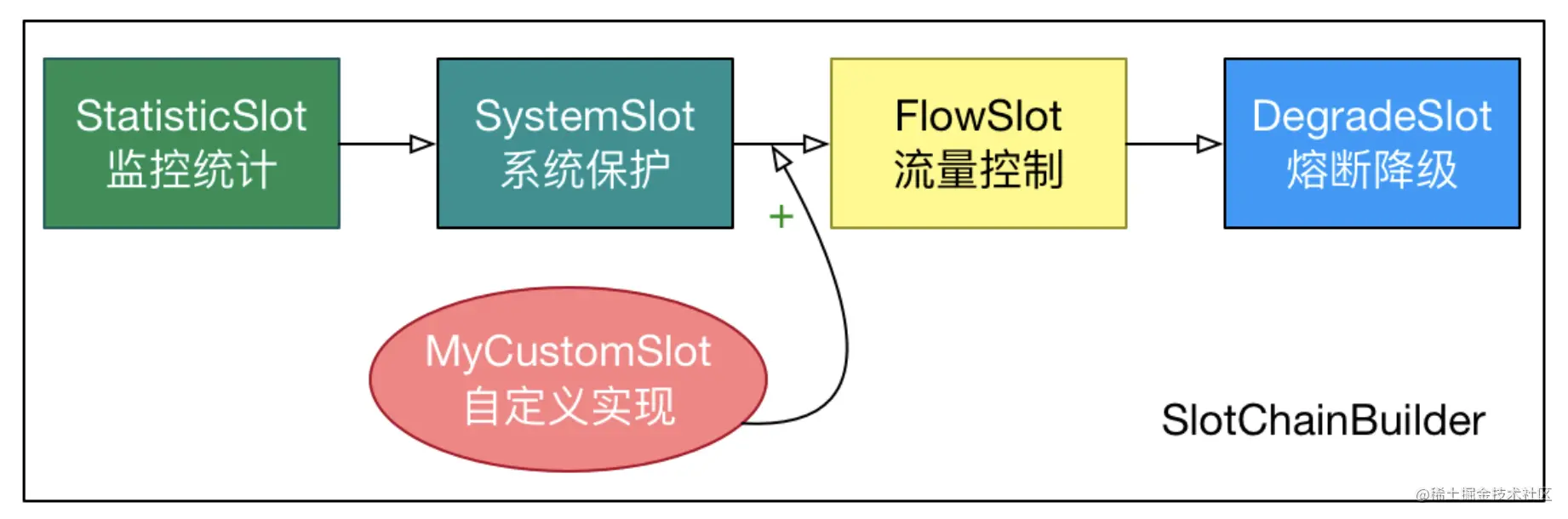

Sentinel槽链中各Slot的执行顺序是固定好的。但并不是绝对不能改变的。Sentinel将ProcessorSlot 作为 SPI 接口进行扩展，使得 SlotChain 具备了扩展能力。用户可以自定义Slot并编排Slot 间的顺序。

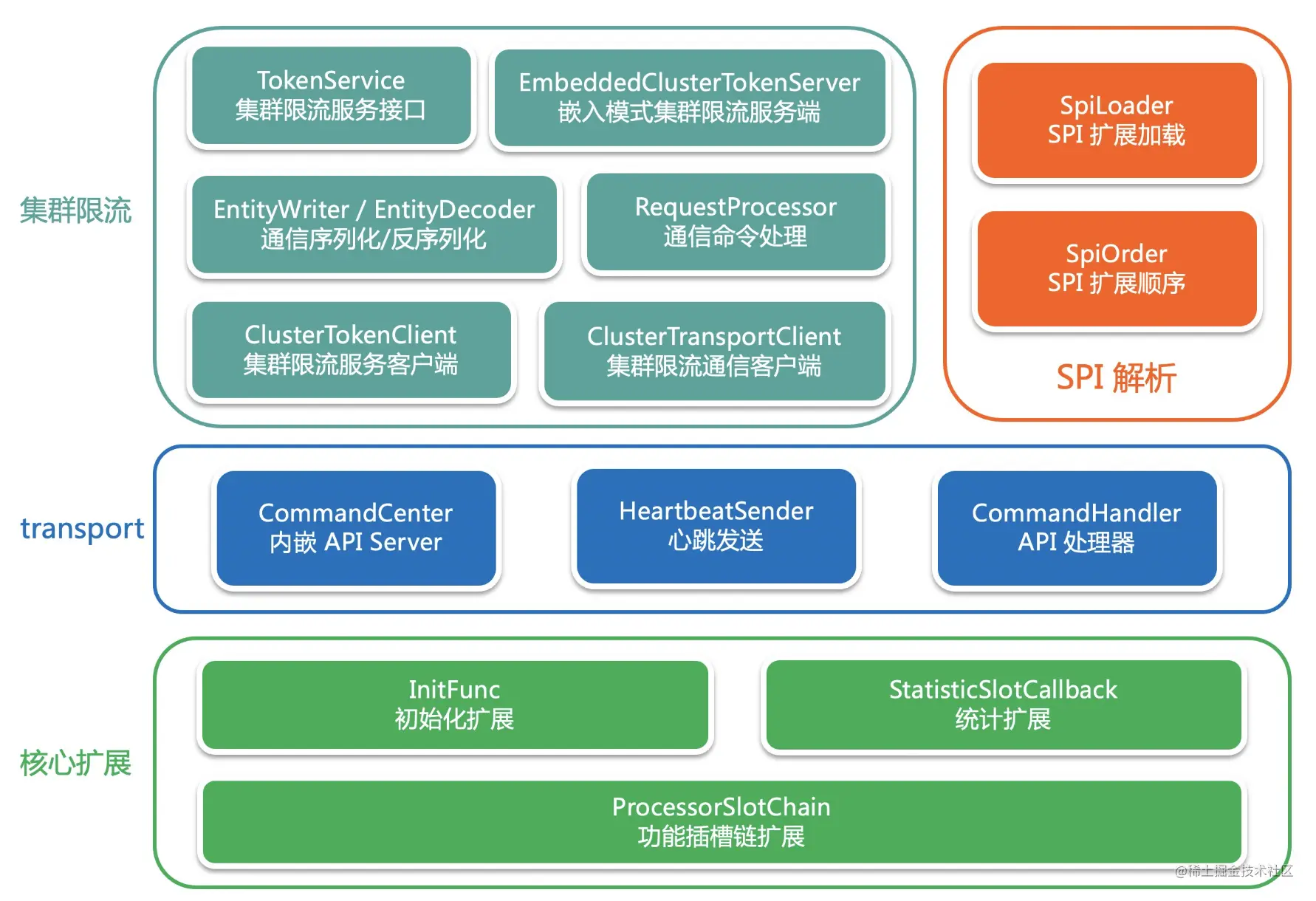

Sentinel 提供多样化的 SPI 接口用于提供扩展的能力。开发者可以在用同一个 sentinel-core 的基础上自行扩展接口实现，从而可以方便地根据业务需求给 Sentinel 添加自定义的逻辑。目前 Sentinel 提供如下的扩展点：

• 初始化过程扩展：提供 InitFunc SPI接口，可以添加自定义的一些初始化逻辑，如动态规则源注册等。
• Slot/Slot Chain 扩展：用于给 Sentinel 功能链添加自定义的功能并自由编排。
• 指标统计扩展（StatisticSlot Callback）：用于扩展 StatisticSlot 指标统计相关的逻辑。
• Transport 扩展：提供 CommandHandler、CommandCenter 等接口，用于对心跳发送、监控 API Server 进行扩展。
• 集群流控扩展：可以方便地定制 token client/server 自定义实现，可参考对应文档

• 日志扩展：用于自定义 record log Logger，可用于对接 slf4j 等标准日志实现。





3. Slot简介

在 Sentinel 里面，所有的资源都对应一个资源名称（resourceName），每次资源调用都会创建一个 Entry 对象。Entry 可以通过对主流框架的适配自动创建，也可以通过注解的方式或调用 SphU API 显式创建。Entry 创建的时候，同时也会创建一系列功能插槽（slot chain），这些插槽有不同的职责，例如:

• NodeSelectorSlot 负责收集资源的路径，并将这些资源的调用路径，以树状结构存储起来，用于根据调用路径来限流降级；
• ClusterBuilderSlot 则用于存储资源的统计信息以及调用者信息，例如该资源的 RT, QPS, thread count 等等，这些信息将用作为多维度限流，降级的依据；简单来说，就是用户构建ClusterNode。
• StatisticSlot 则用于记录、统计不同纬度的 runtime 指标监控信息；
• ParamFlowSlot 对应热点流控。
• FlowSlot 则用于根据预设的限流规则以及前面 slot 统计的状态，来进行流量控制；
• AuthoritySlot 则根据配置的黑白名单和调用来源信息，来做黑白名单控制；
• DegradeSlot 则通过统计信息以及预设的规则，来做熔断降级；
• SystemSlot 则通过系统的状态，例如 load1 等，来控制总的入口流量；

4. Context 和Entry简介

4.1 Context

Context 代表调用链路上下文，贯穿一次调用链路中的所有 Entry。Context 维持着入口节点（entranceNode）、本次调用链路的 curNode、调用来源（origin）等信息。Context 名称即为调用链路入口名称。

Context 维持的方式：通过 ThreadLocal 传递，只有在入口 enter 的时候生效。由于 Context 是通过 ThreadLocal 传递的，因此对于异步调用链路，线程切换的时候会丢掉 Context，因此需要手动通过 ContextUtil.runOnContext(context, f) 来变换 context。

Context是对资源操作的上下文，每个资源操作必须属于一个Context。如果代码中没有指定Context， 则会创建一个name为sentinel_default_context的默认Context。一个Context生命周期中可以包含多个 资源操作。Context生命周期中的最后一个资源在exit()时会清理该Conetxt，这也就意味着这个Context 生命周期结束了。

4.2 Entry

每一次资源调用都会创建一个 Entry。Entry 包含了资源名、curNode（当前统计节点）、originNode（来源统计节点）等信息。

CtEntry 为普通的 Entry，在调用 SphU.entry(xxx) 的时候创建。特性：Linked entry within current context（内部维护着 parent 和 child）

需要注意的一点：CtEntry 构造函数中会做调用链的变换，即将当前 Entry 接到传入 Context 的调用链路上（setUpEntryFor）。

资源调用结束时需要 entry.exit()。exit 操作会过一遍 slot chain exit，恢复调用栈，exit context 然后清空 entry 中的 context 防止重复调用。

4.3 案例

public void test() {
    // 创建一个来自于appA访问的Context，
    // entranceOne为Context的name
    ContextUtil.enter("entranceOne", "appA");
    // Entry就是一个资源操作对象
    Entry resource1 = null;
    Entry resource2 = null;
    try {
        // 获取资源resource1的entry
        resource1 = SphU.entry("resource1");
        // 代码能走到这里，说明当前对资源resource1的请求通过了流控
        // 对资源resource1的相关业务处理。。。

        // 获取资源resource2的entry
        resource2 = SphU.entry("resource2");
        // 代码能走到这里，说明当前对资源resource2的请求通过了流控
        // 对资源resource2的相关业务处理。。。
    } catch (BlockException e) {
        // 代码能走到这里，说明请求被限流，
        // 这里执行降级处理
    } finally {
        if (resource1 != null) {
            resource1.exit();
        }
        if (resource2 != null) {
            resource2.exit();
        }
    }
    // 释放Context
    ContextUtil.exit();

    // --------------------------------------------------------

    // 创建另一个来自于appA访问的Context，
    // entranceTwo为Context的name
    ContextUtil.enter("entranceTwo", "appA");
    // Entry就是一个资源操作对象
    Entry resource3 = null;
    try {
        // 获取资源resource2的entry
        resource2 = SphU.entry("resource2");
        // 代码能走到这里，说明当前对资源resource2的请求通过了流控
        // 对资源resource2的相关业务处理。。。

        // 获取资源resource3的entry
        resource3 = SphU.entry("resource3");
        // 代码能走到这里，说明当前对资源resource3的请求通过了流控
        // 对资源resource3的相关业务处理。。。

    } catch (BlockException e) {
        // 代码能走到这里，说明请求被限流，
        // 这里执行降级处理
    } finally {
        if (resource2 != null) {
            resource2.exit();
        }
        if (resource3 != null) {
            resource3.exit();
        }
    }
    // 释放Context
    ContextUtil.exit();
}

5. Node

我们以4.3 测试案例为例，Node节点间的关系为：

Sentinel 里面的各种种类的统计节点：

• Node: 用户完成数据统计的节点
• StatisticNode：最为基础的统计节点，包含秒级和分钟级两个滑动窗口结构,用于完成数据统计
• EntranceNode：入口节点，特殊的链路节点，对应某个 Context 入口的所有调用数据Constants.ROOT 节点也是入口节点。一个Context会有一个入口节点，用于统计当前Context的总体流量数 据
• DefaultNode：链路节点，用于统计调用链路上某个资源的数据，维持树状结构。
• ClusterNode：簇点，用于统计每个资源全局的数据（不区分调用链路），以及存放该资源的按来源区分的调用数据（类型为 StatisticNode）。特别地，Constants.ENTRY_NODE 节点用于统计全局的入口资源数据。

构建的时机：

• EntranceNode 在 ContextUtil.enter(xxx) 的时候就创建了，然后塞到 Context 里面。
• NodeSelectorSlot：根据 context 创建 DefaultNode，然后 set curNode to context。
• ClusterBuilderSlot：首先根据 resourceName 创建 ClusterNode，并且 set clusterNode to defaultNode；然后再根据 origin 创建来源节点（类型为 StatisticNode），并且 set originNode to curEntry。

几种 Node 的维度（数目）：

• ClusterNode 的维度是 resource
• DefaultNode 的维度是 resource * context，存在每个 NodeSelectorSlot 的 map 里面
• EntranceNode 的维度是 context，存在 ContextUtil 类的 contextNameNodeMap 里面
• 来源节点（类型为 StatisticNode）的维度是 resource * origin，存在每个 ClusterNode 的 originCountMap 里面
