Q1: 如何建立一个项目

  1. 双击打开软件在这里插入图片描述

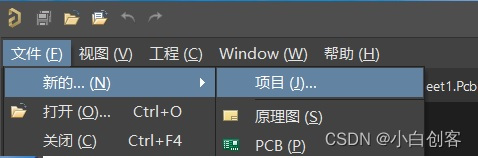

    2.建立一个新的项目
    请添加图片描述
    3.接着在第一个方框可以对项目命名,在第二个框是项目存储路径。设置完成之后就可以点击生成。
    在这里插入图片描述

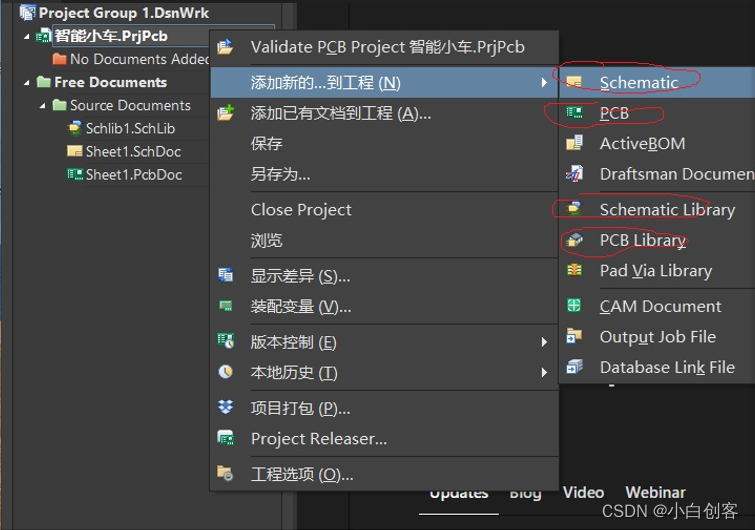

    4.之后在文档里面依次生成原理图,pcb图,以及原理图库和pcb图库

在这里插入图片描述
注意,当新建SCHlibrary的时候会切换界面
这个点击左移按钮找到projects界面即可继续操作
在这里插入图片描述

在这里插入图片描述
新建 pcb library文件时同理。

并且最好将这四个文件保存在同一个路径,也就是项目文件夹下面。

接着就可以愉快的在原理图里面进行连线和找常见器件,在库里自创器件了(库在右侧的components)。

感觉就像solidworks差不多,标准件可以从库里面调用,非标准件自己设计。

Q2:如何在库里面寻找文件

在原理图中查找,右侧点击components进行器件查找。
以下为一些具体的例子。
Pn控制器元件(connect库中)

Header 10//数字就是引脚数

电阻元件(device库中)

Res 2//2常见电阻形式,1波浪线电阻形式

电容元件(device库中)

Cap //2常见电阻形式,1波浪线电阻形式

NPN三极管

NPN//2常见电阻形式,1波浪线电阻形式

二极管

Diode//二极管常用形式

电感器元件

Inductor//2常见电阻形式,1波浪线电阻形式

Q3.基础使用

Q3.1小套路

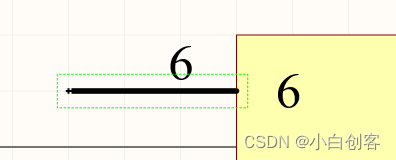

1.空格键可以调整所使用的器件的方向,一般需要将带有数字的一端放入器件内侧。
在这里插入图片描述

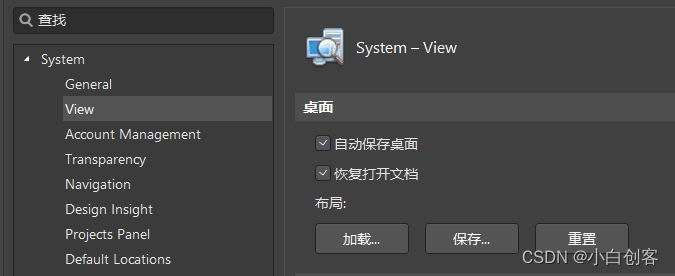

2.如果界面消失可以尝试点击右上角的设置,并且点击重置进行重置界面。
在这里插入图片描述

Q3.2:如何设计原理图

一般在原理图界面对器件进行拼接连线,

就类似与SOLIDWORKS里面对零件进行装配。

同时在原理图库中像PS一样设计库中没有的器件,

就类似与在SOLIDWORKS中对没有的零件进行设计。

具体设计可以参见各个网络教程。
