一、简介

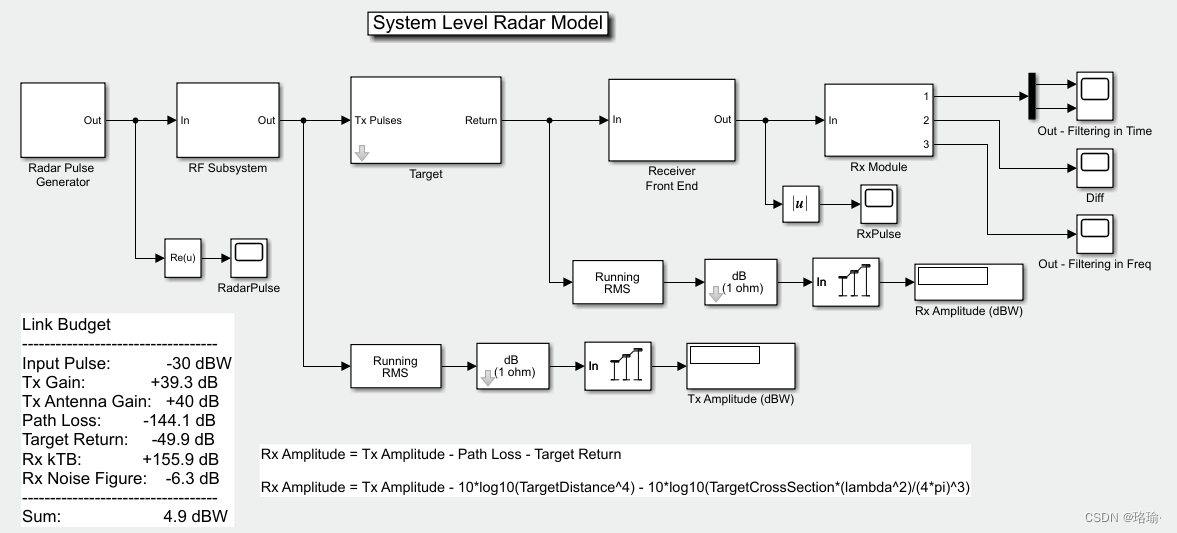

此示例包含对雷达系统的基本特征进行建模的子系统。该模型是用于目标位置和速度检测的雷达系统的典型模型。该示例包括雷达脉冲发生器、射频发射器子系统、移动目标的 Simulink 表示、射频接收器和接收模块（Rx 模块）。
二、雷达脉冲发生器

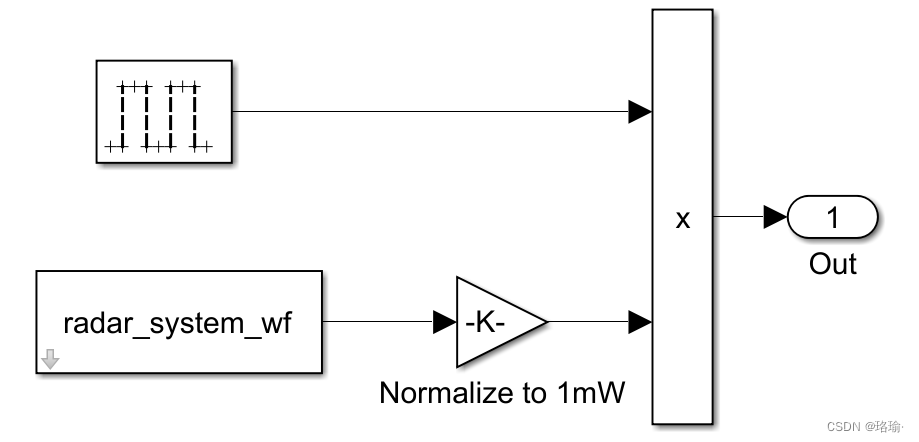

雷达脉冲发生器产生占空比为10%的扫频信号（啁啾信号）。该子系统是通过使用 Simulink® 模块和来自 MATLAB 工作区的信号（表示啁啾信号）来实现的。
三、射频发射器子系统
该子系统由内核 Simulink 模块以及来自射频模块集等效基带库的模块实现。RF 模块组子系统代表一个行波管放大器。理想的天线通过 Simulink 增益模块实现。在子系统内，有用于计算基带信号功率电平的DSP系统工具箱模块。
四、目标

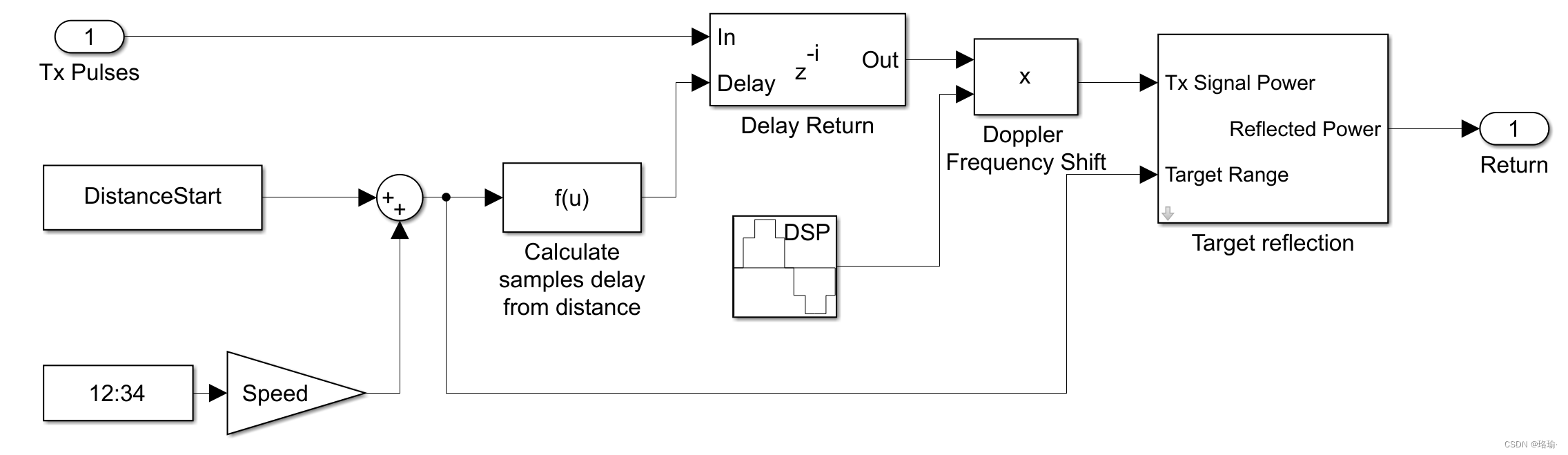

该目标使用移动目标的理论实现来实现，该移动目标完全反射其横截面表面的所有入射信号，该横截面垂直于入射雷达脉冲的行进方向。

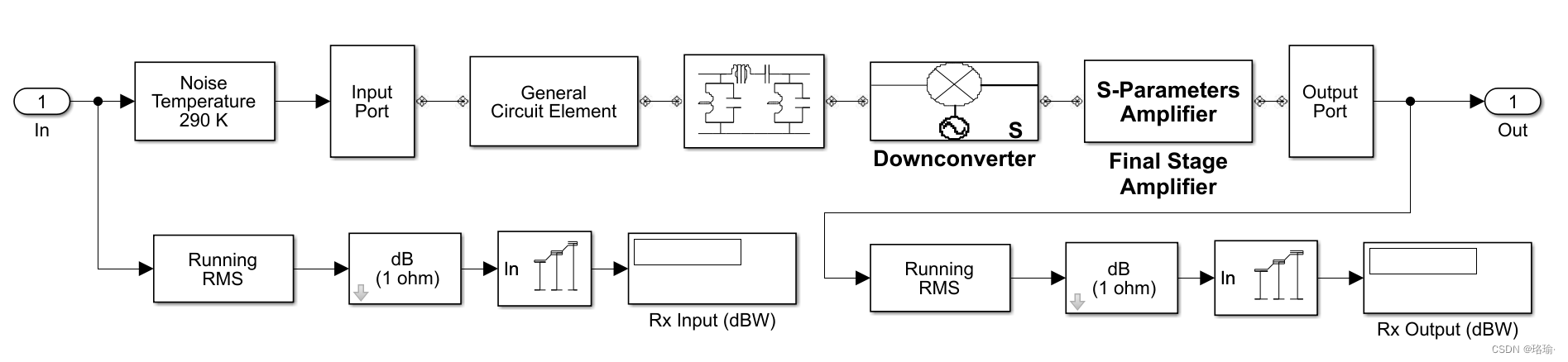

五、射频接收器
RF接收器使用RF模块集等效基带库实现。RF接收器是一种超外差接收器。LNA 是一款匹配的放大器。有关宽带阻抗匹配，请参阅RF工具箱的示例：为放大器设计宽带匹配网络。LNA由带有噪声数据的试金石®数据文件表示。数据文件的名称是样本bjt.s2p。放大器后面是带通滤波器、混频器和高增益、高噪声放大器的行为模型。
六、接收模块

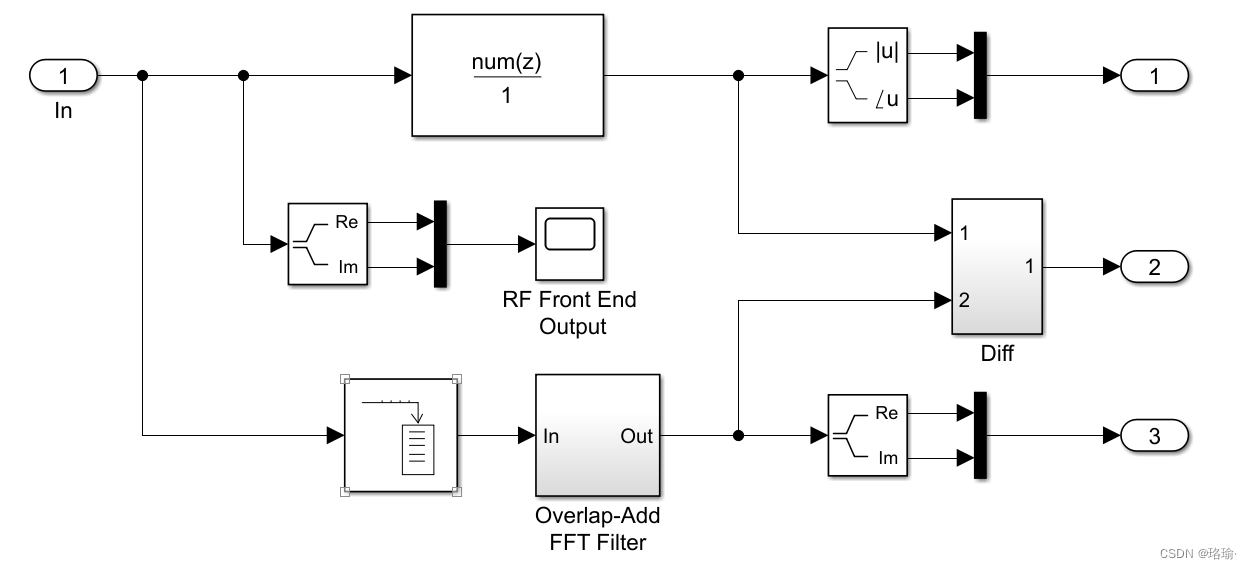

此示例中的 Rx 模块有两个用途。首先，该模块包含一个匹配的滤波器检测器，用于目标检测。此外，该模块还用作测试平台，通过 Simulink 模块实现理论滤波器实现，比较每个滤波器的输出，并绘制差异。
七、探索示例
通过双击“目标”图标并指定相应的参数，可以设置目标横截面、目标速度和到目标的相对距离。在足够大的距离下，无法在噪声内检测到返回信号。同样，如果目标横截面太小，则无法在噪声中检测到返回信号。
八、结果和显示
仿真后，打开四个感兴趣的时域信号图进行检查。

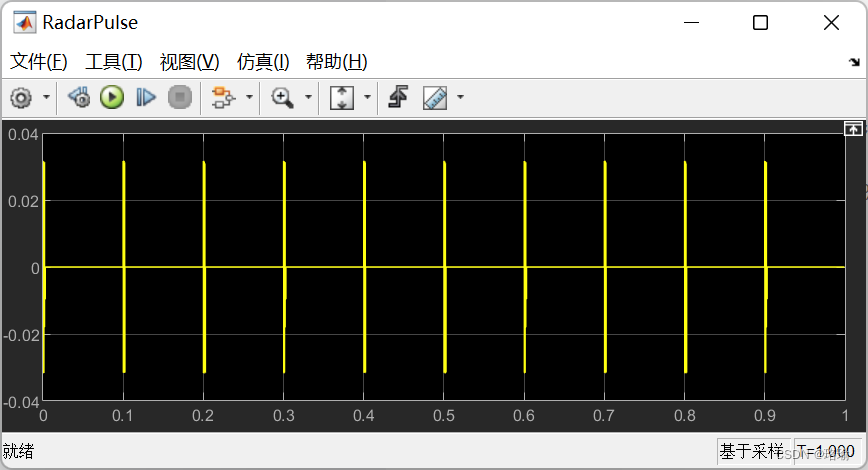

第一个图形“雷达脉冲”显示了占空比为 10% 的啁啾信号的时域表示。

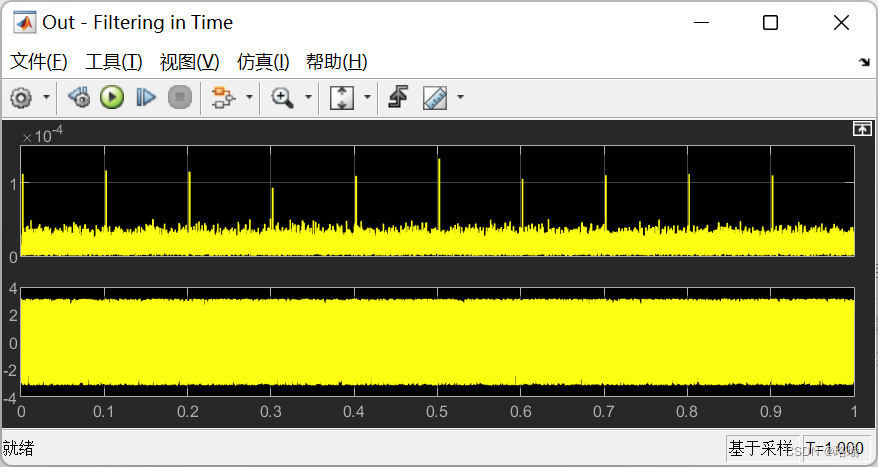

第二个图形“Out - 及时滤波”显示了滤波后的返回信号的幅度和相位以及噪声。

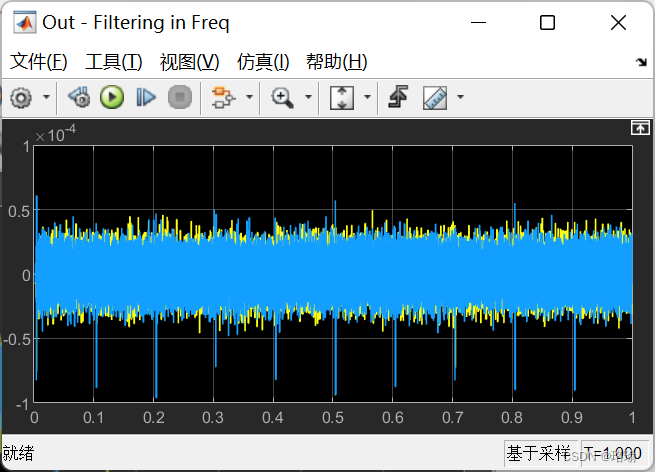

第三个图形“Out - 频率滤波”显示了通过理想滤波器实现的滤波返回信号与噪声的真实和虚部响应。

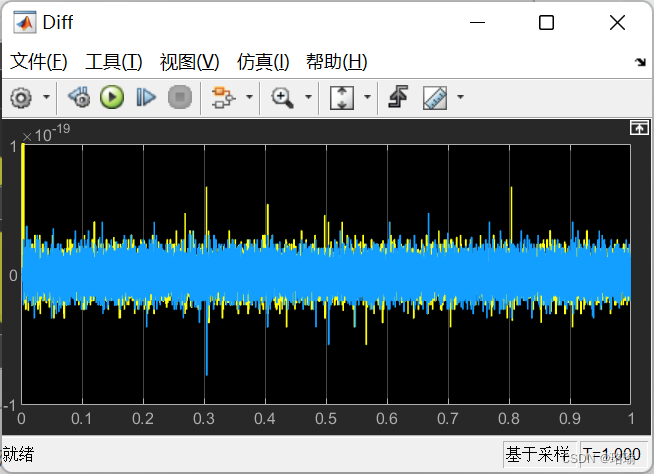

第四个图形“Diff”显示计算图形 2 和图形 3 的结果时获得的结果之间的差异。
九、源码
资源主要有下面四个：

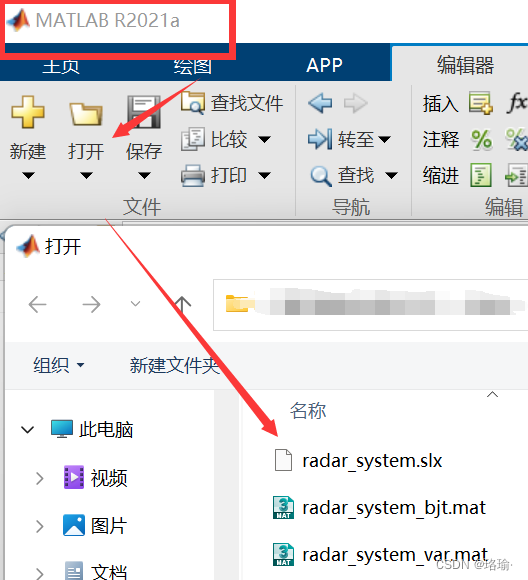

博主使用的版本为R2021a，点击打开后，打开文件“radar_system.slx”，即可看到仿真示例。
