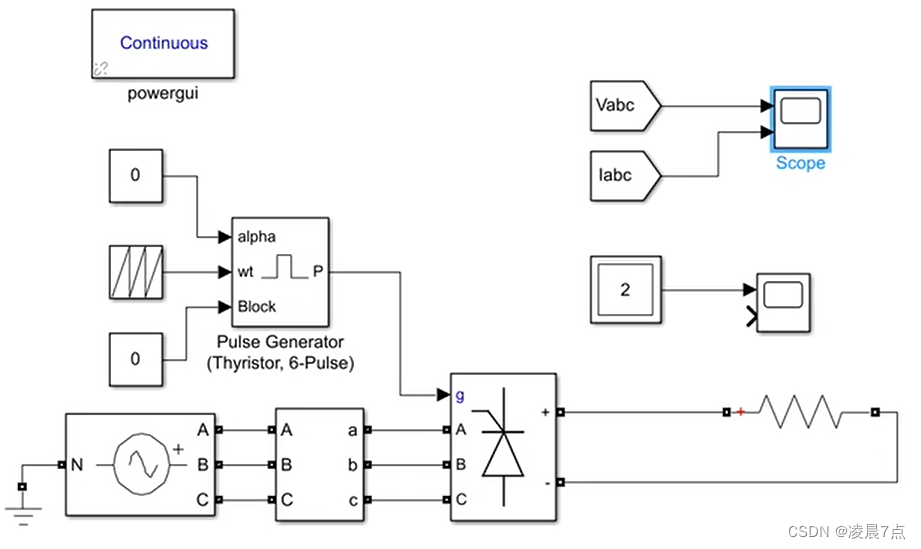

01 三相桥式整流电路

回顾前面已经搭建好的电路图。

02 问题所在

此时在电路触发脉冲信号的模块里，wt所接的是锯齿波来模拟wt，但实际应用的时候，这里的wt是和电网的相位相关的。
因为此处是理想的状态，固定的50Hz，但在实际中肯定会有点偏差，时间一长那就会错位了。

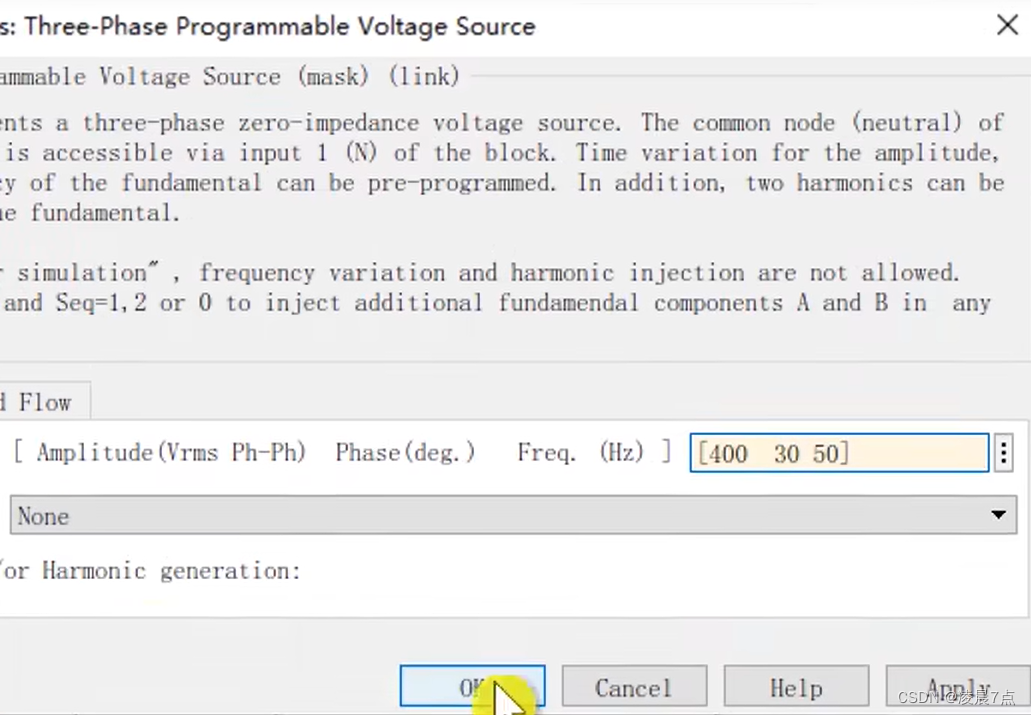

例如：此时在三相电源处，添加一个初始的30°的相位。

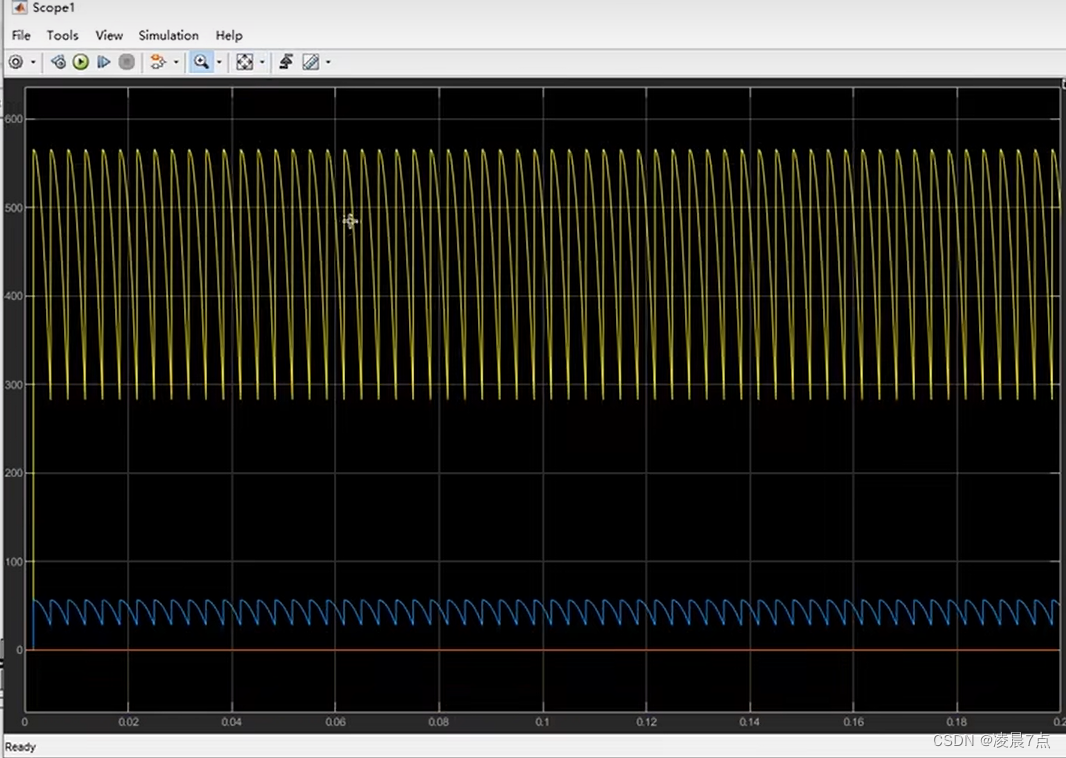

此时输出负载处的仿真结果：
输出的结果就和我们所想要的不一样，并不是所谓30°的结果。

02 解决方法

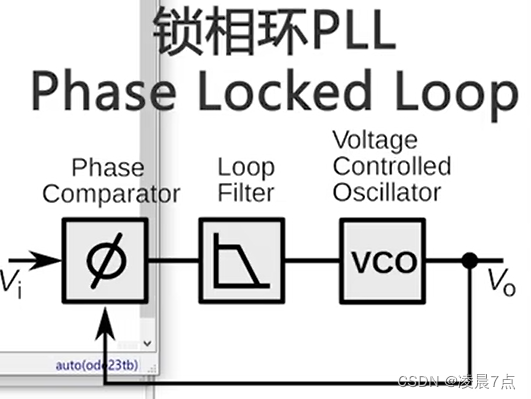

介绍一个锁相环PLL。

锁相环，简单点说就是使得输出能跟踪上相位。
这里可以找到已经有的三相锁相环。
Simscape–>Electrical–>Specialized Power Systems–>Control & Measurements–>PLL–>PLL(3ph)
此时将该锁相环模块，替换掉原来的锯齿波。也将Vabc接上，还有wt接上。

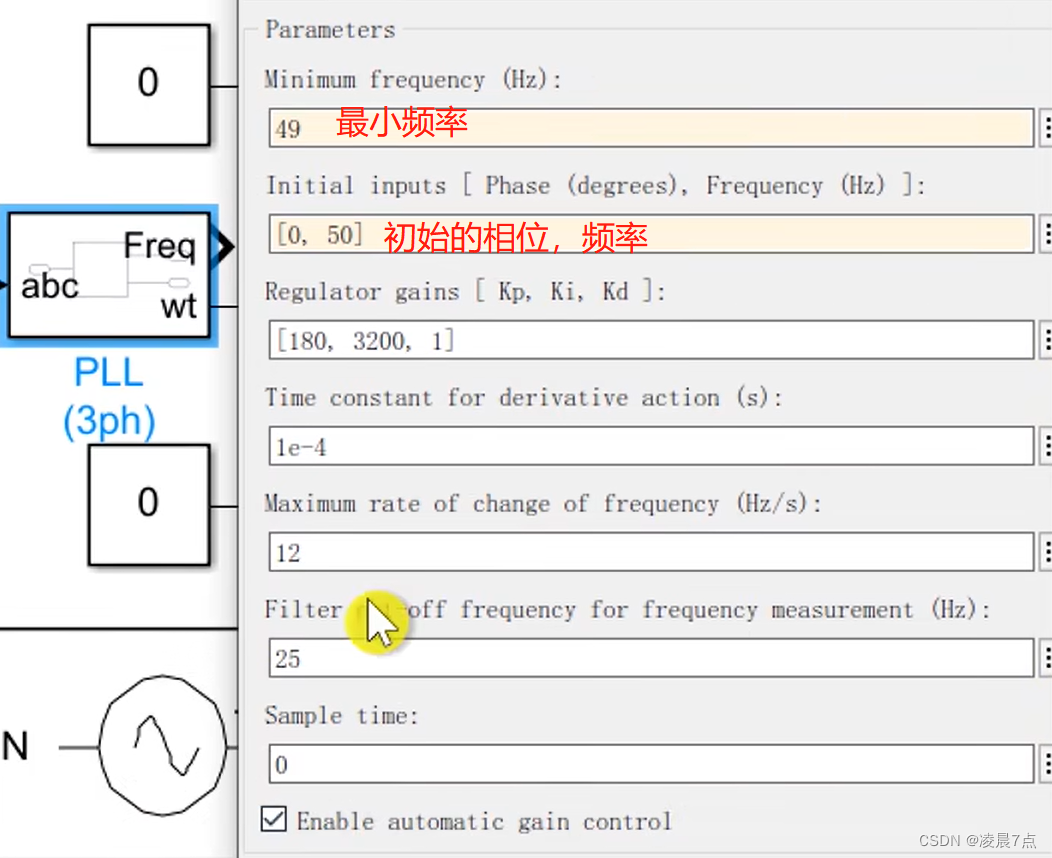

双击锁相环，可以对一些参数进行设置：
最小频率：49Hz；初始相位：未知就设置为0；初始频率：50Hz。
（里面也有自带PID控制，这里就不用修改即可）

此时接线图：

03 结果

此时从输出负载的仿真结果都可看出，一开始的波形是错误的，但后面就回到正常的波形。

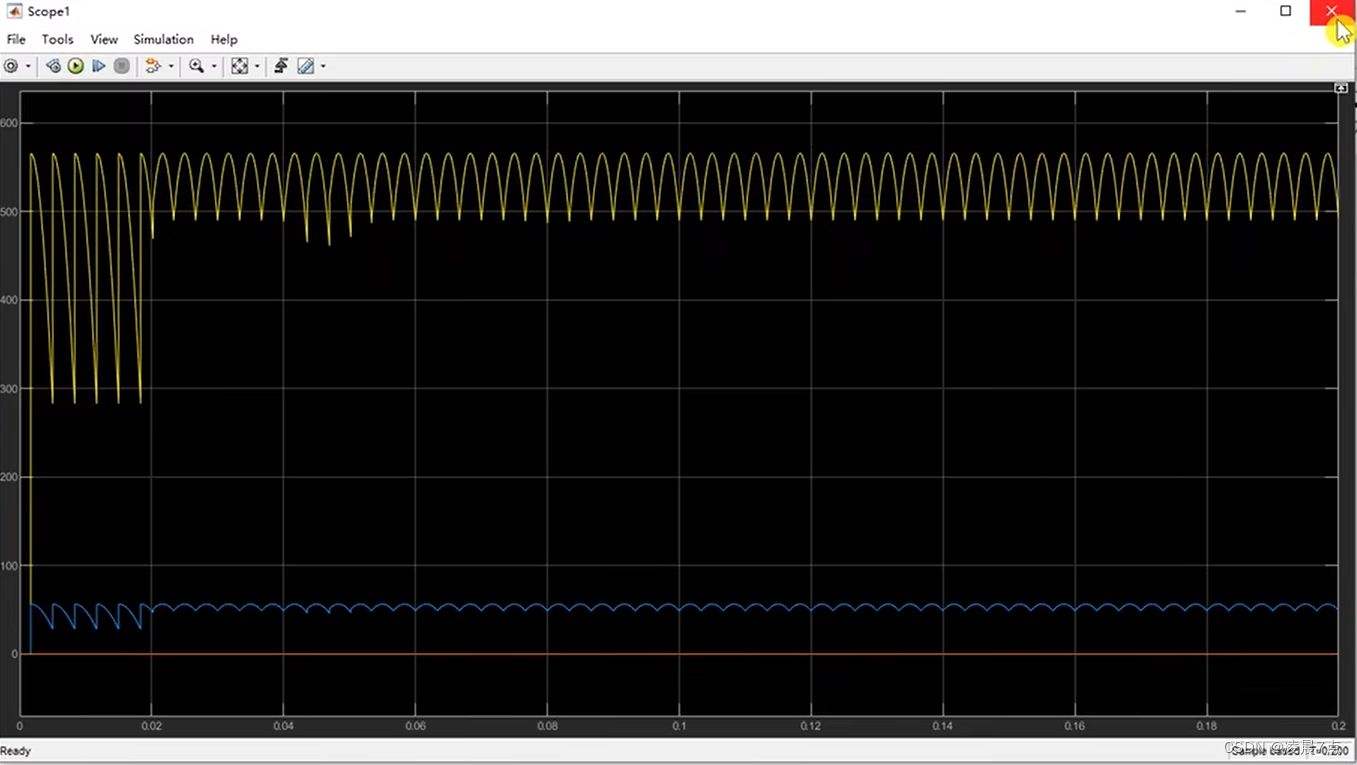

a.电源相位30°

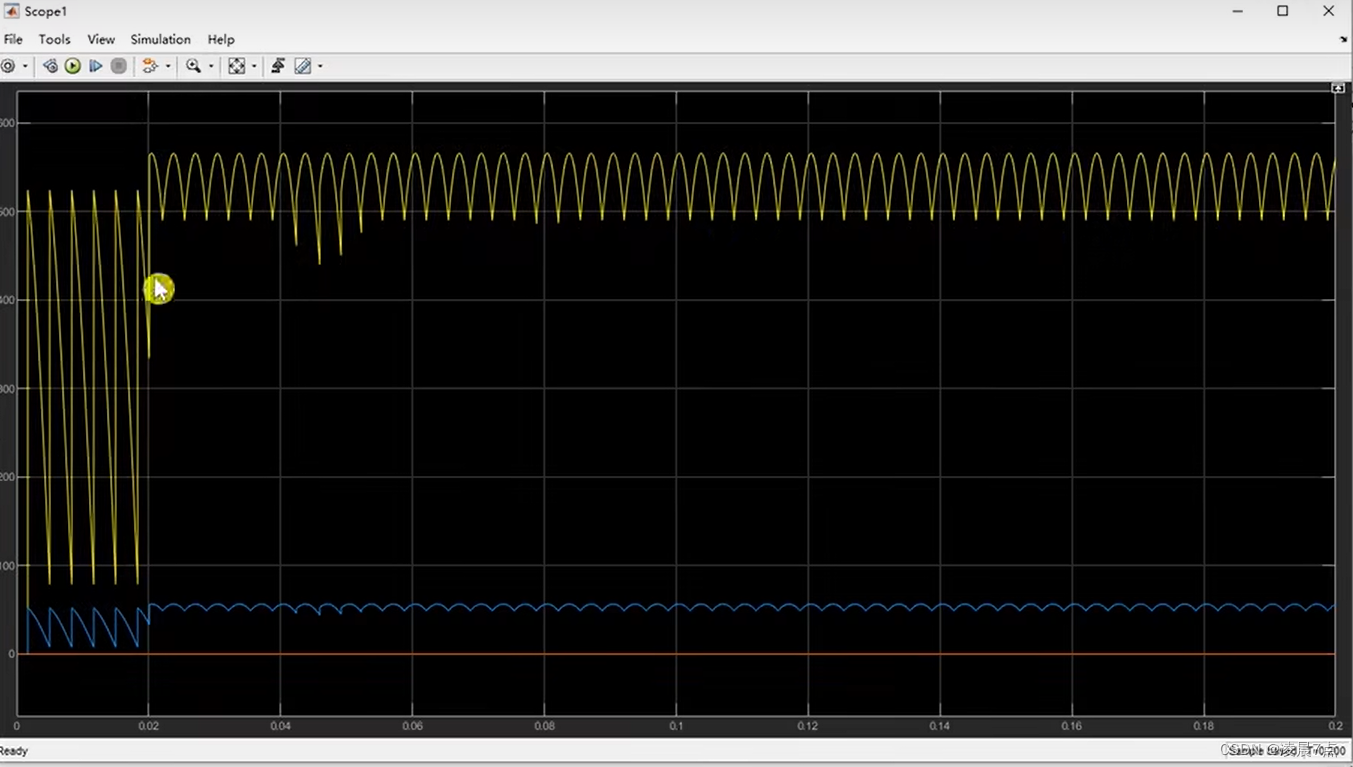

a.电源相位52°

04 分析

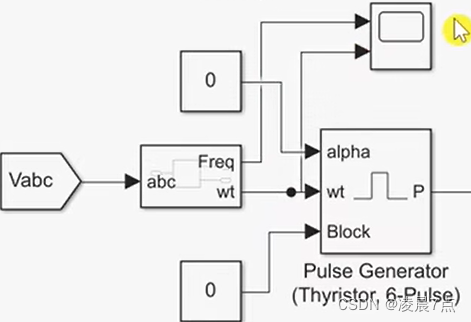

此时复制一个双输入的示波器，连接到锁相环的频率Freq、wt处，可观察这两个参数在调节过程中，是如何变化的。

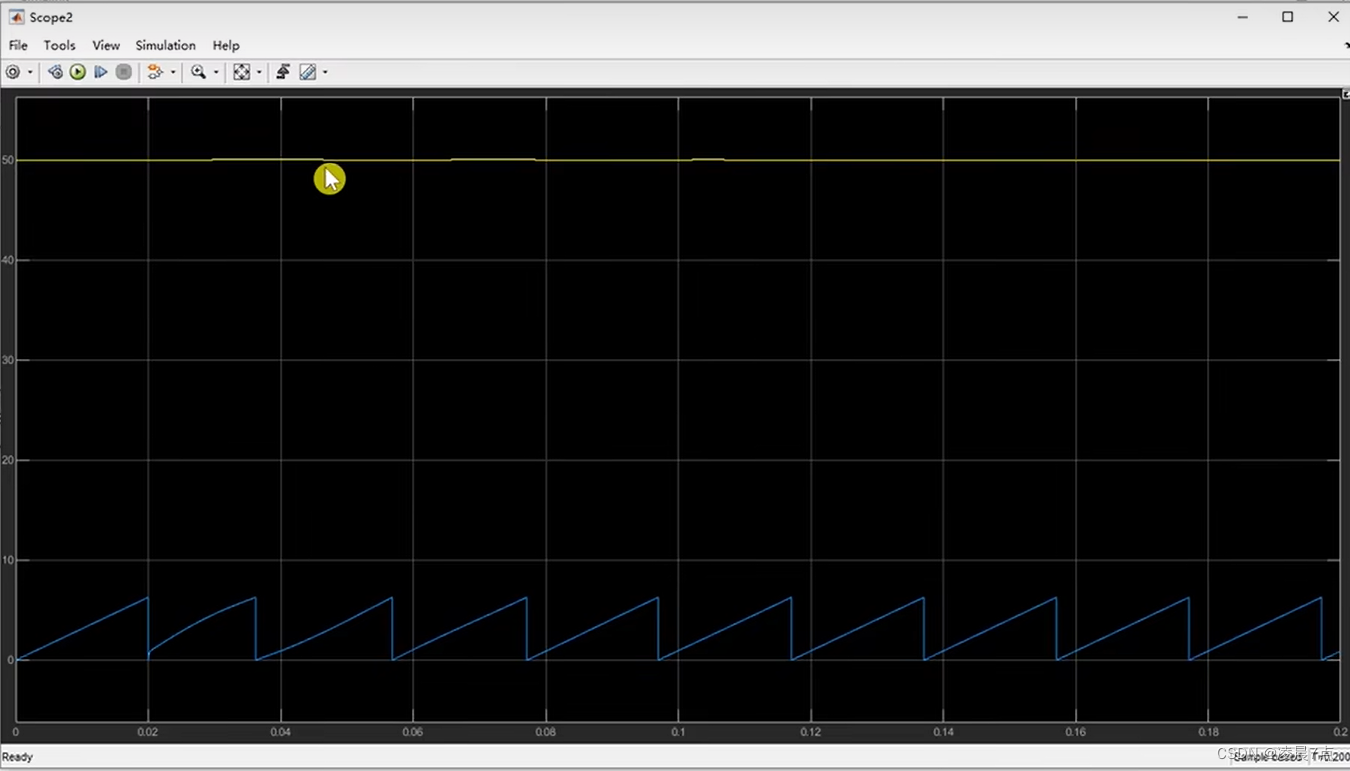

连接之后，再运行一次。即可观察这两个参数的调节过程。
可看出相位的前面部分，会有一点点调节的变化。

05 思考

能否再进行改进，使得在实际当中，直接将前部分错误的波形直接不要，等稳定之后再使晶闸管导通触发呢？
提示：
使用脉冲发生器的Block，进行脉冲封锁，等锁相环调整好之后，再解封变为0，就可正常发出脉冲，再正常控制晶闸管。
