UML下午

问题一

看前部分描述
对于通信图：有两个图类名去下图中找，看数据流向选类名不是去看描述

问题二

看过程描述
对于通信图：动作名去另一个图中找，看描述做。

问题三

设计模式：算法考虑策略模式、个人与团体考虑组合模式

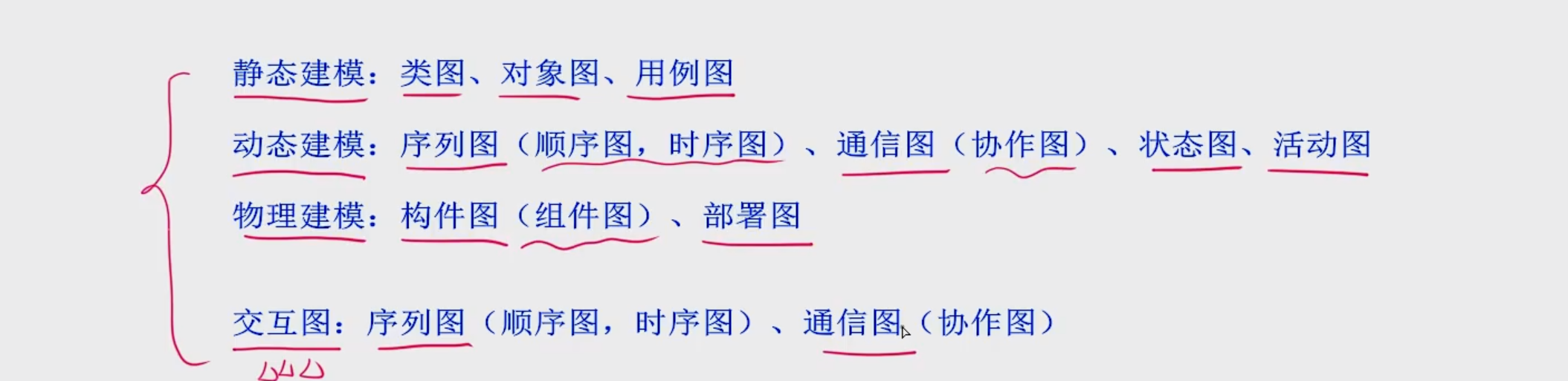

UML 上午

在这里插入图片描述

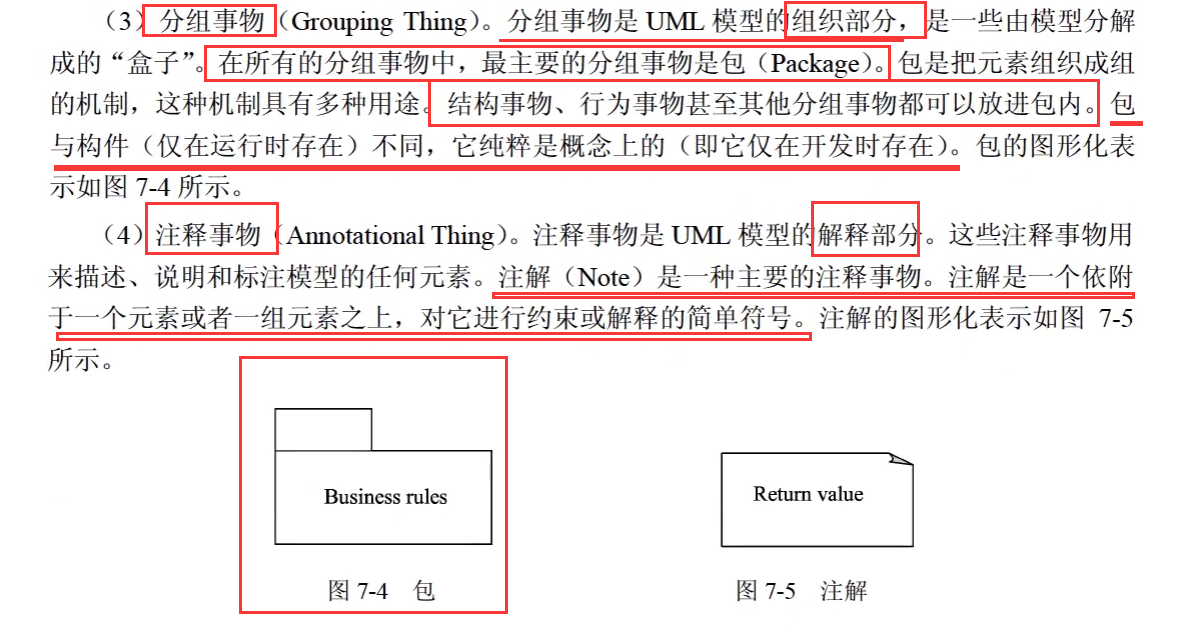

UML事物

在这里插入图片描述

关系

在这里插入图片描述

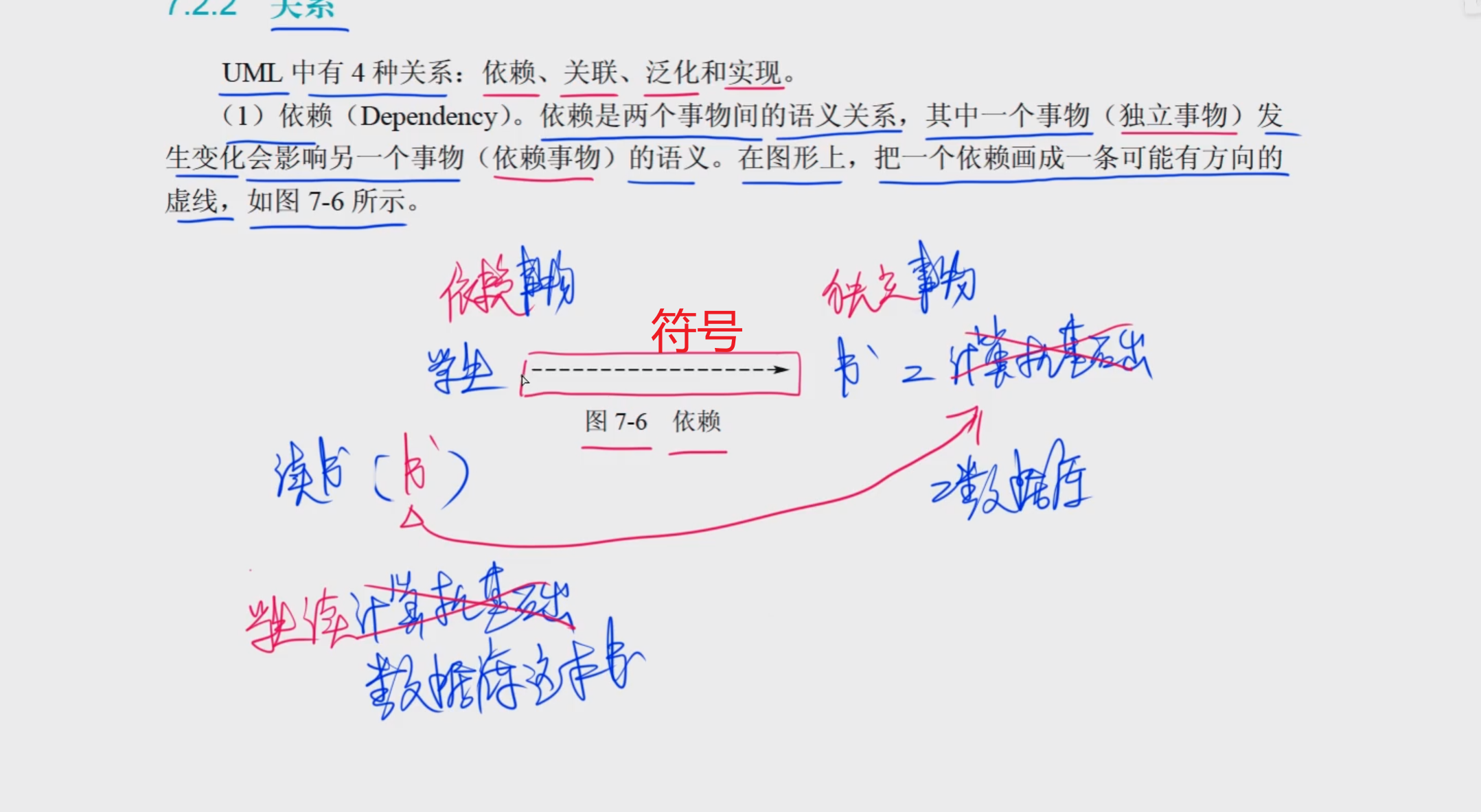

依赖关系

在这里插入图片描述

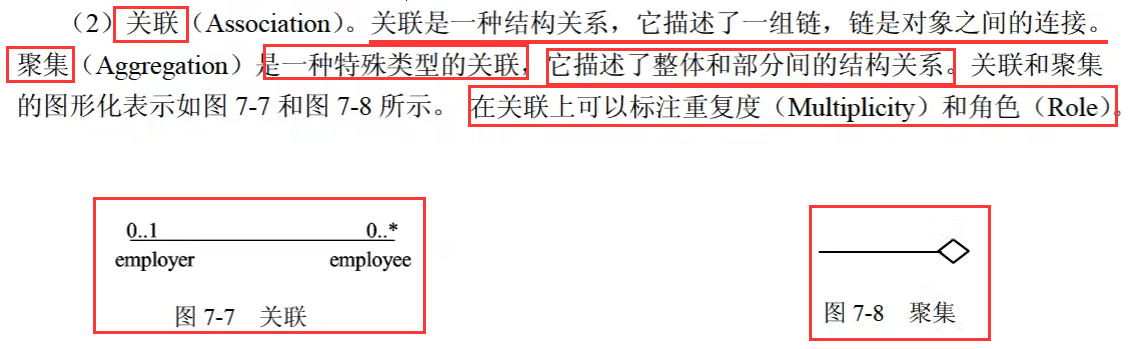

关联关系

* 表示多的意思

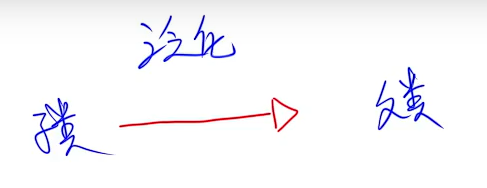

泛化关系

在这里插入图片描述

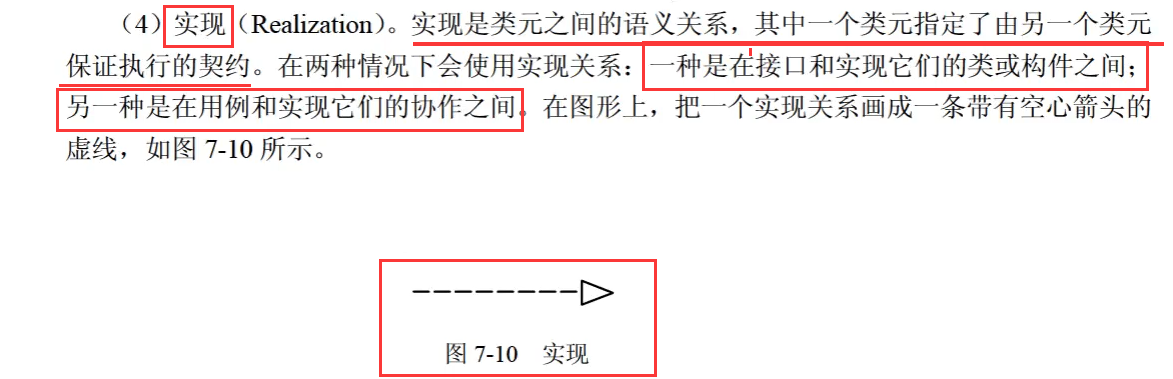

实现关系

在这里插入图片描述

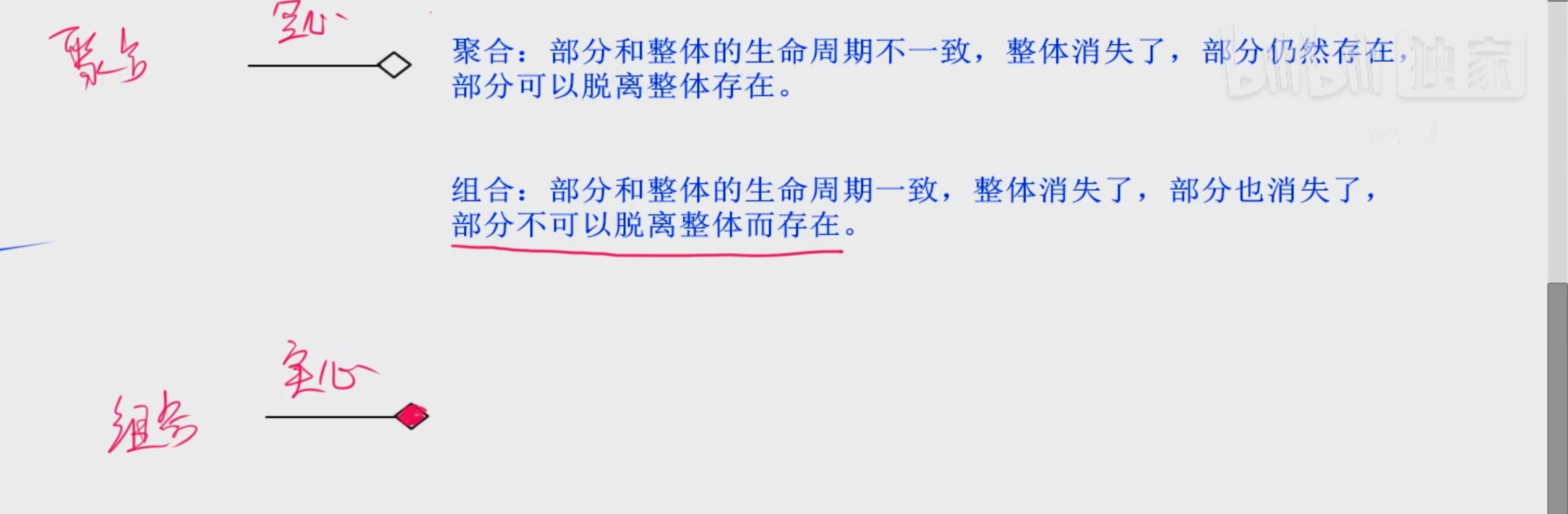

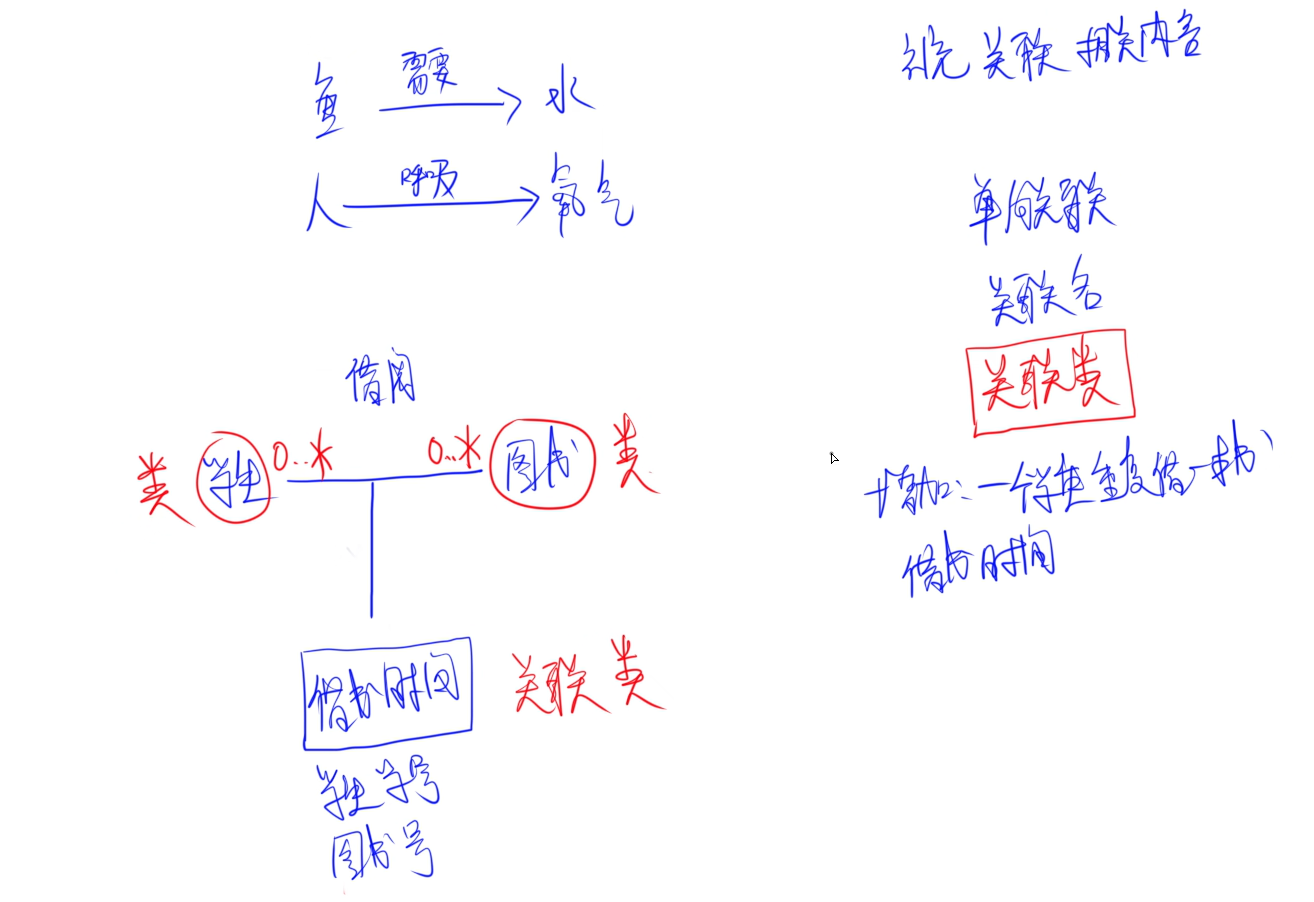

关联多重度

单向关联跟依赖差不多，不过单向关联的依赖性更强一点

在这里插入图片描述

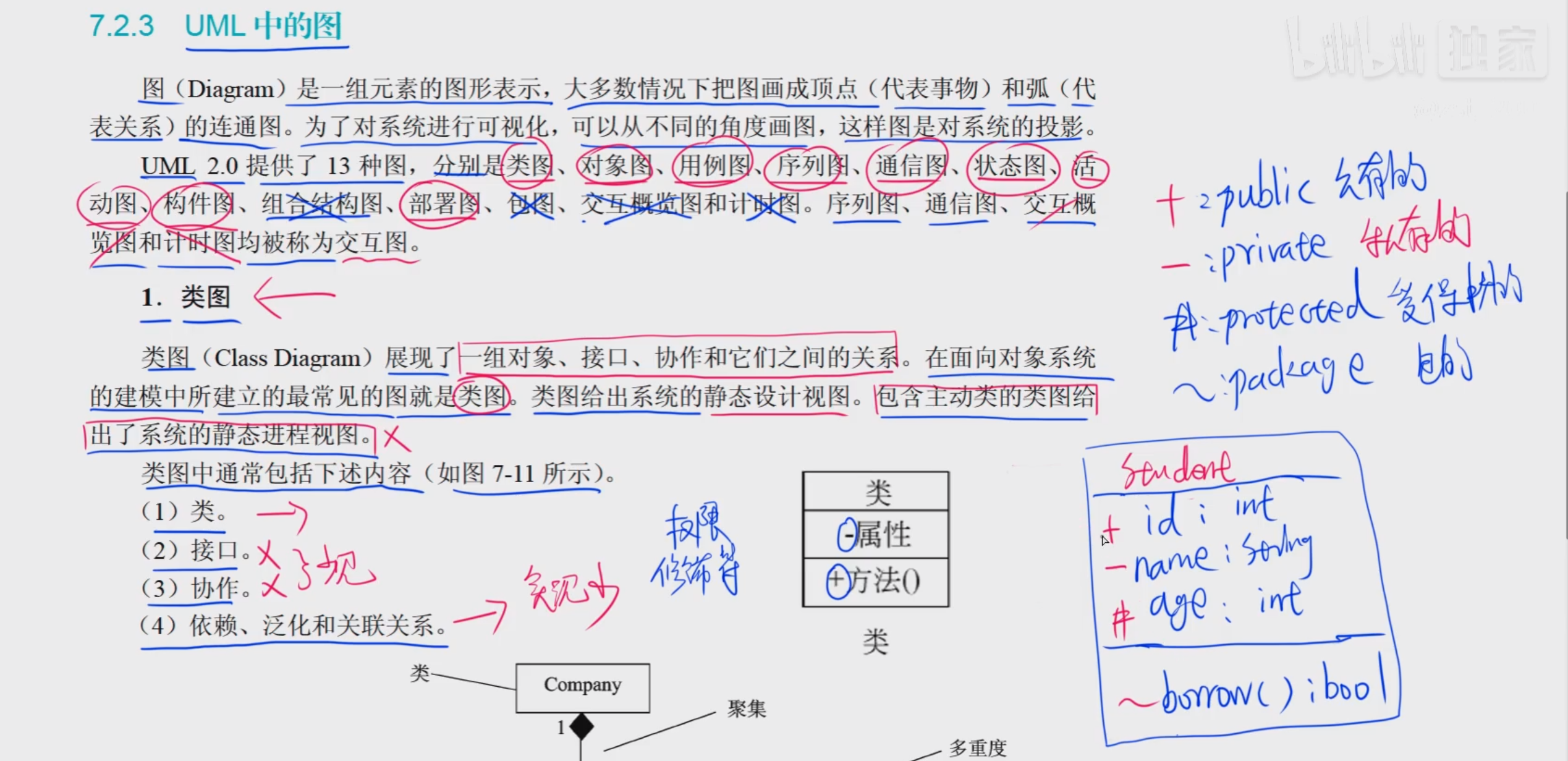

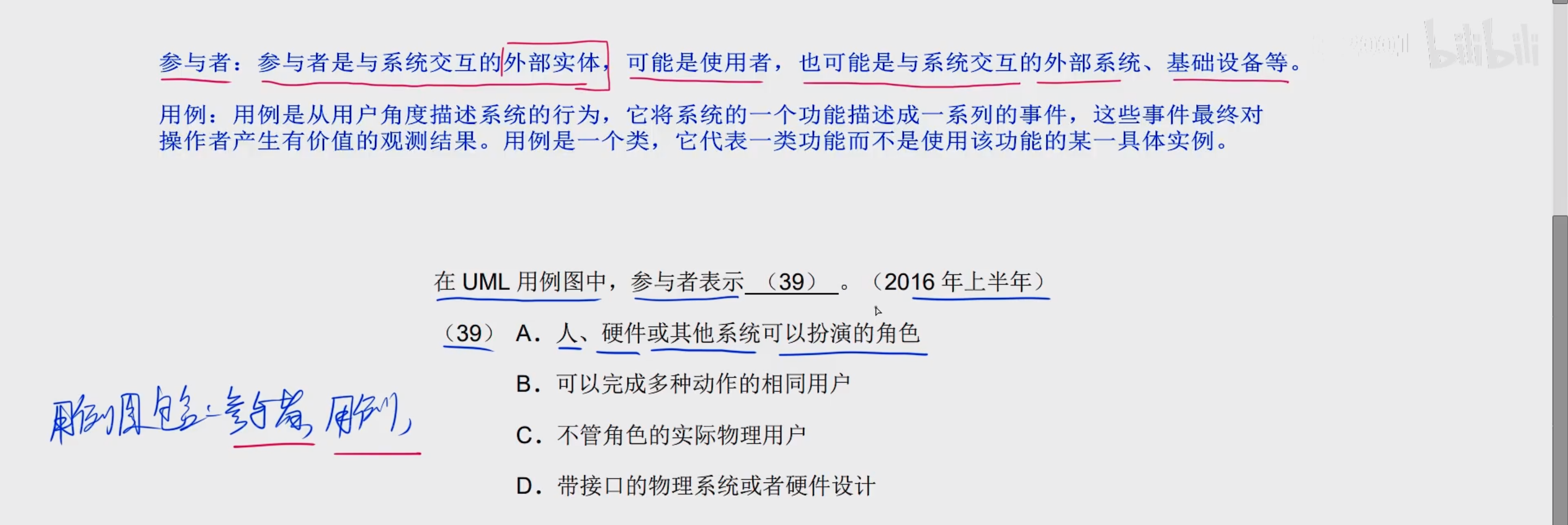

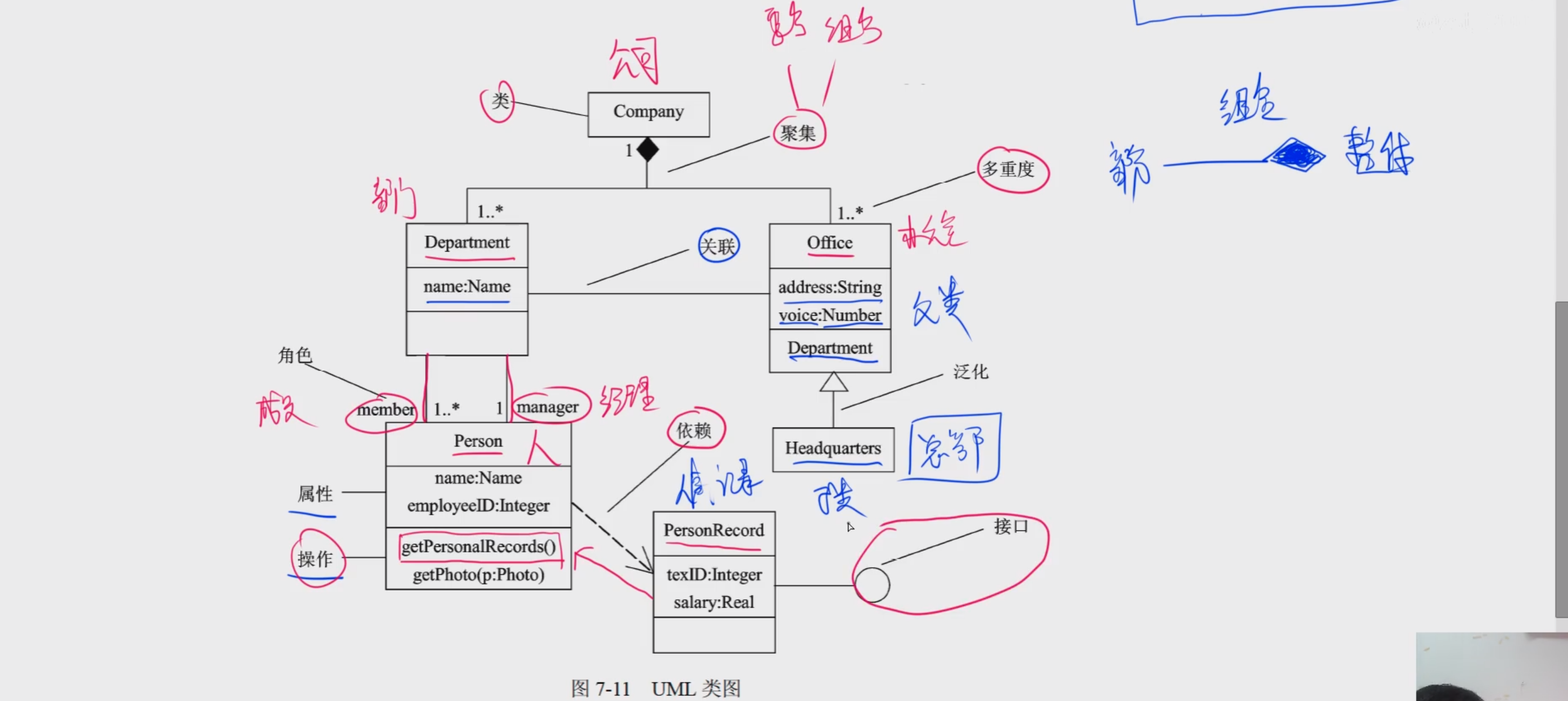

UML 类图

在这里插入图片描述

类图的概念

对象图

在这里插入图片描述

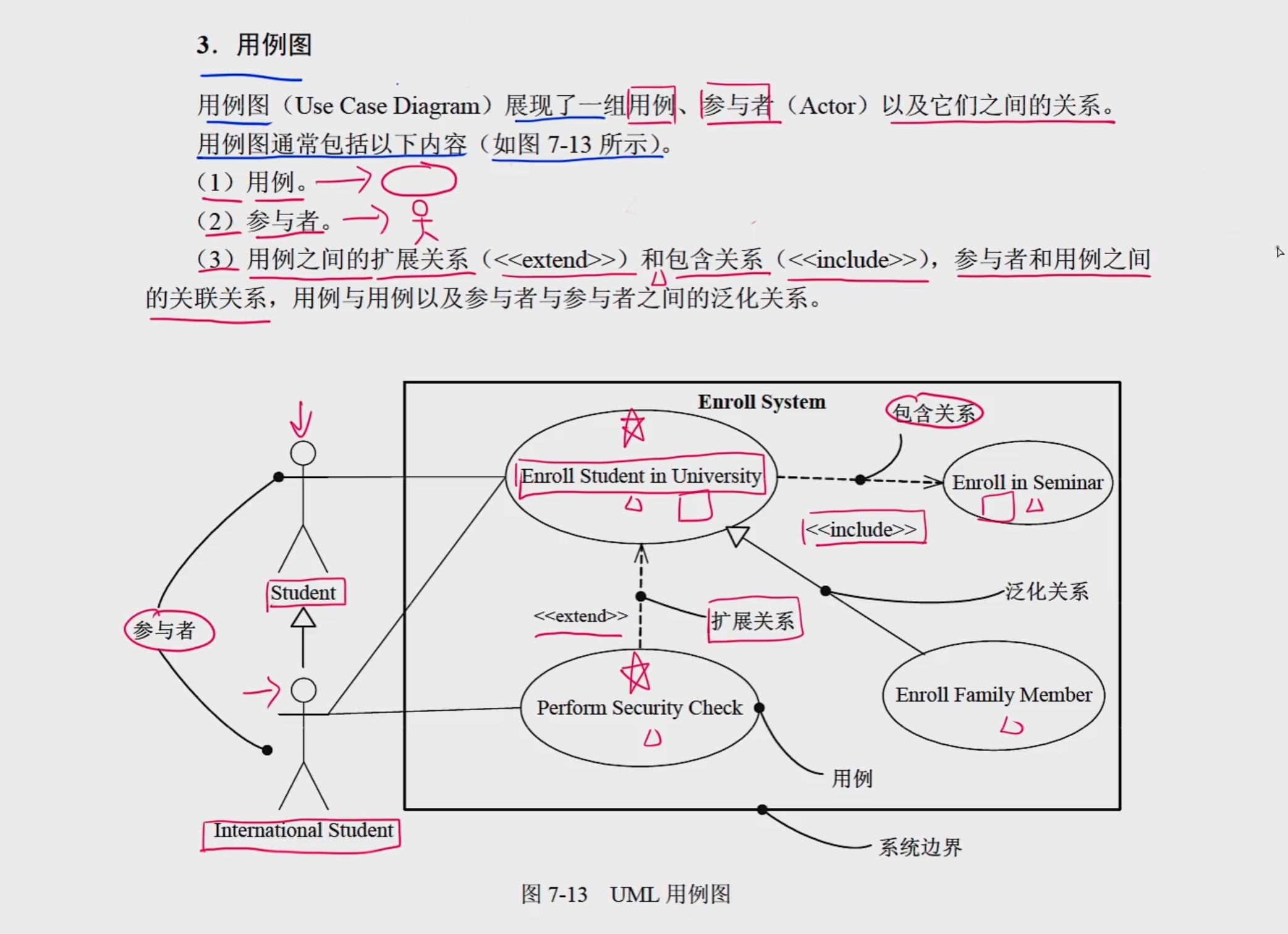

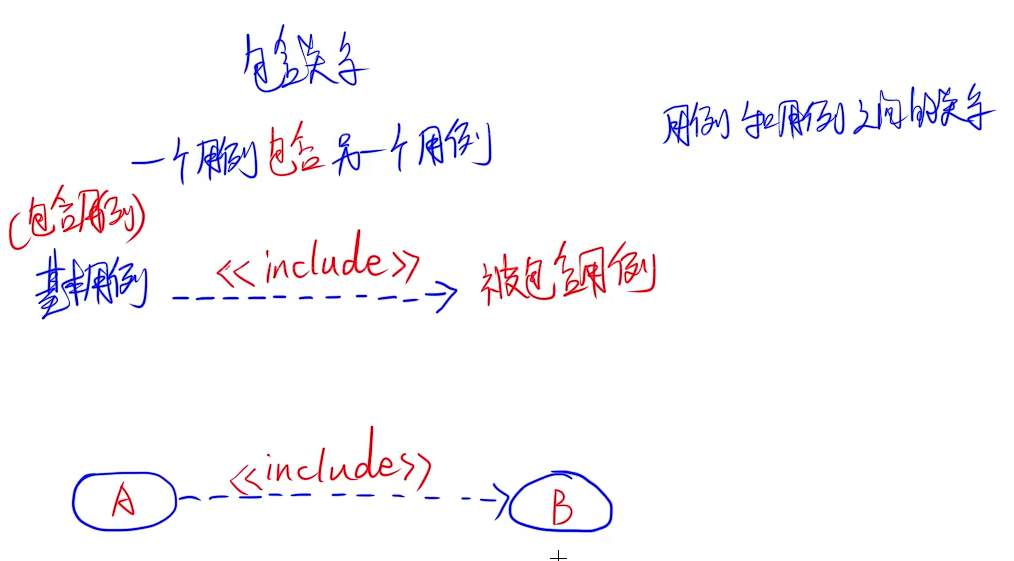

包含关系

用例A包含用例B，用例A执行那用例B也会执行

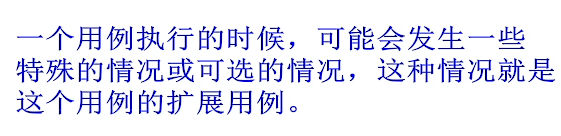

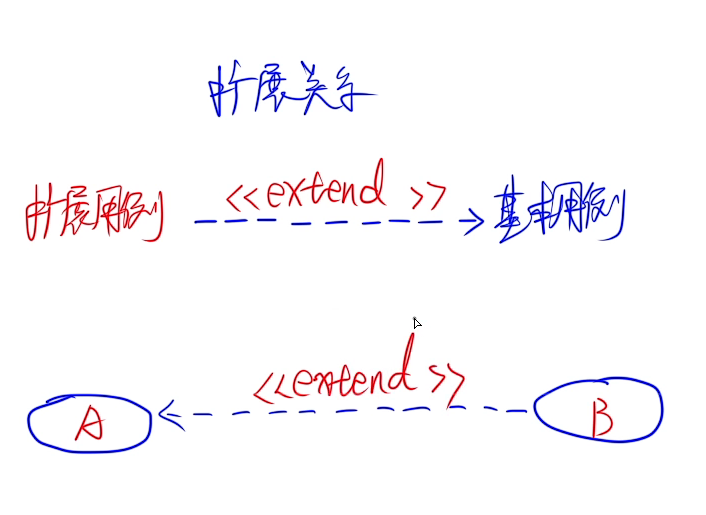

扩展关系

B用例是A用例的扩展用例

在这里插入图片描述

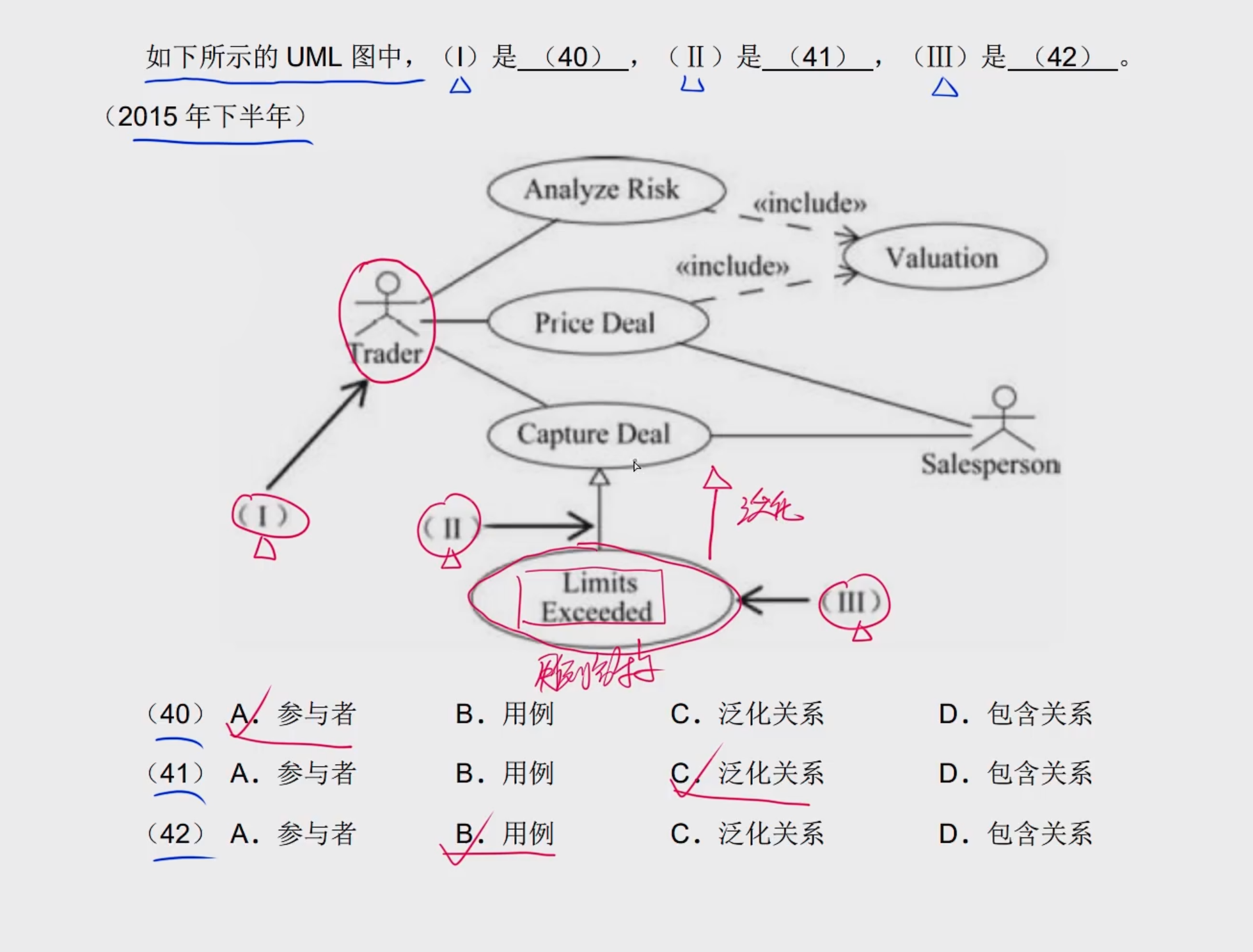

泛化关系

在这里插入图片描述

在这里插入图片描述

z

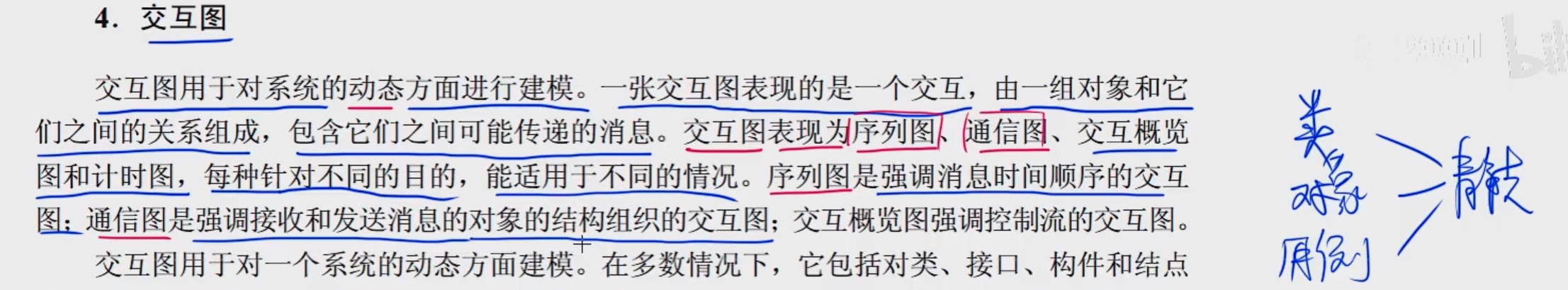

交互图

在这里插入图片描述

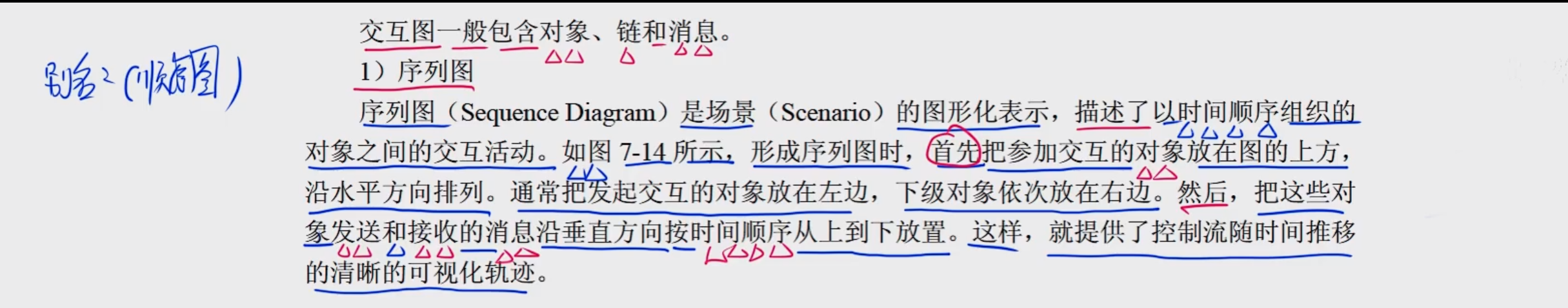

交互图一般包括对象、链和消息

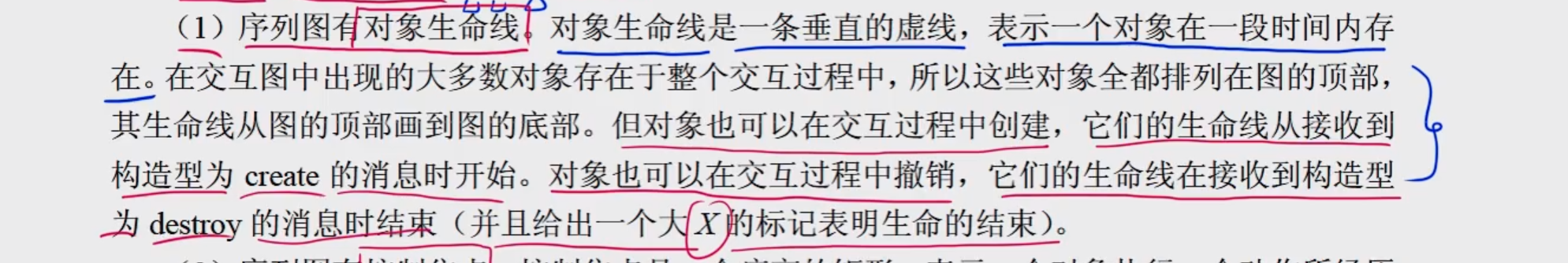

序列图（顺序图）

强调时间顺序交互对象的关系

在这里插入图片描述

对象存在于生命线交互的时间段

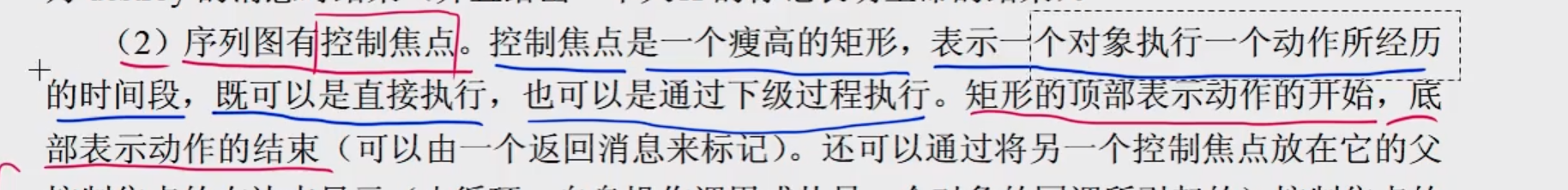

控制焦点：对象交互的时间段
消息：不同的消息用不同的箭头表示
同步消息：发生消息后必须等待消息响应才能重新发另外一条消息
异步消息：不需要等待消息的响应直接就可以发另外的消息

在这里插入图片描述

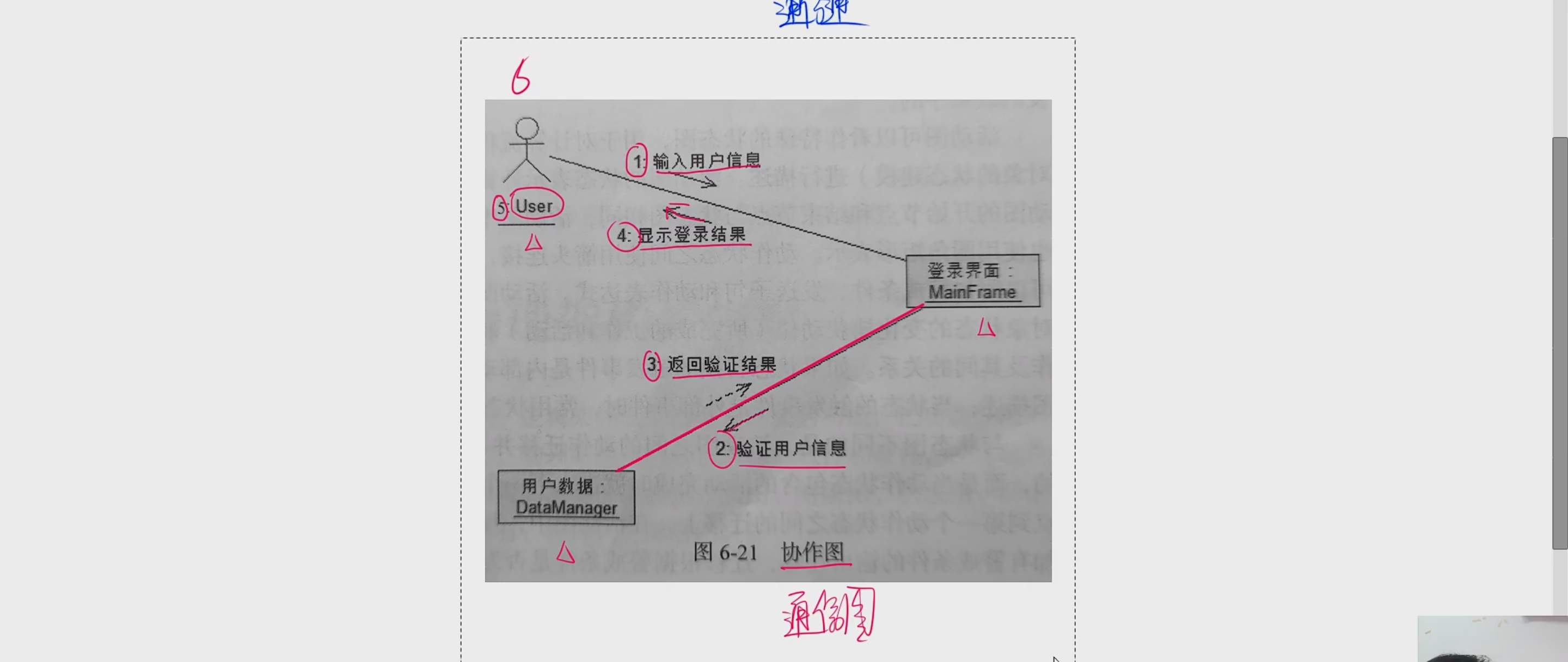

通信图（协作图）

对象和对象之间有链链上表示消息以及消息的顺序
例子

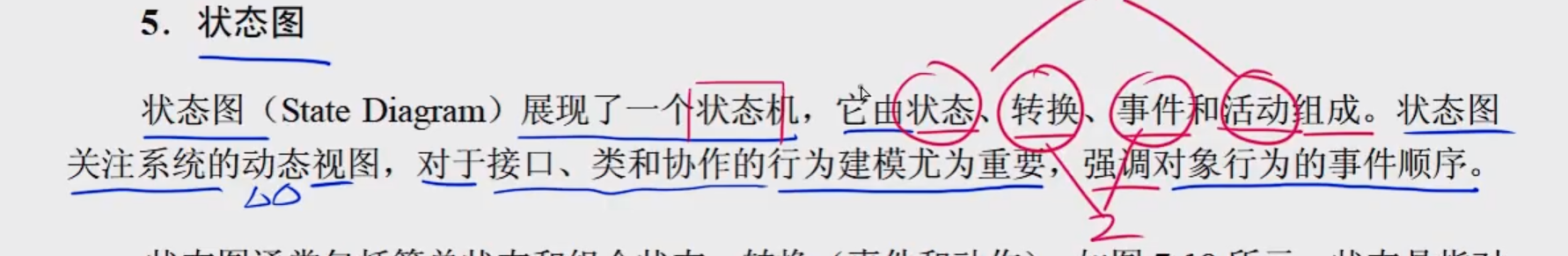

状态图（多个对象进行交互）

在这里插入图片描述

在这里插入图片描述

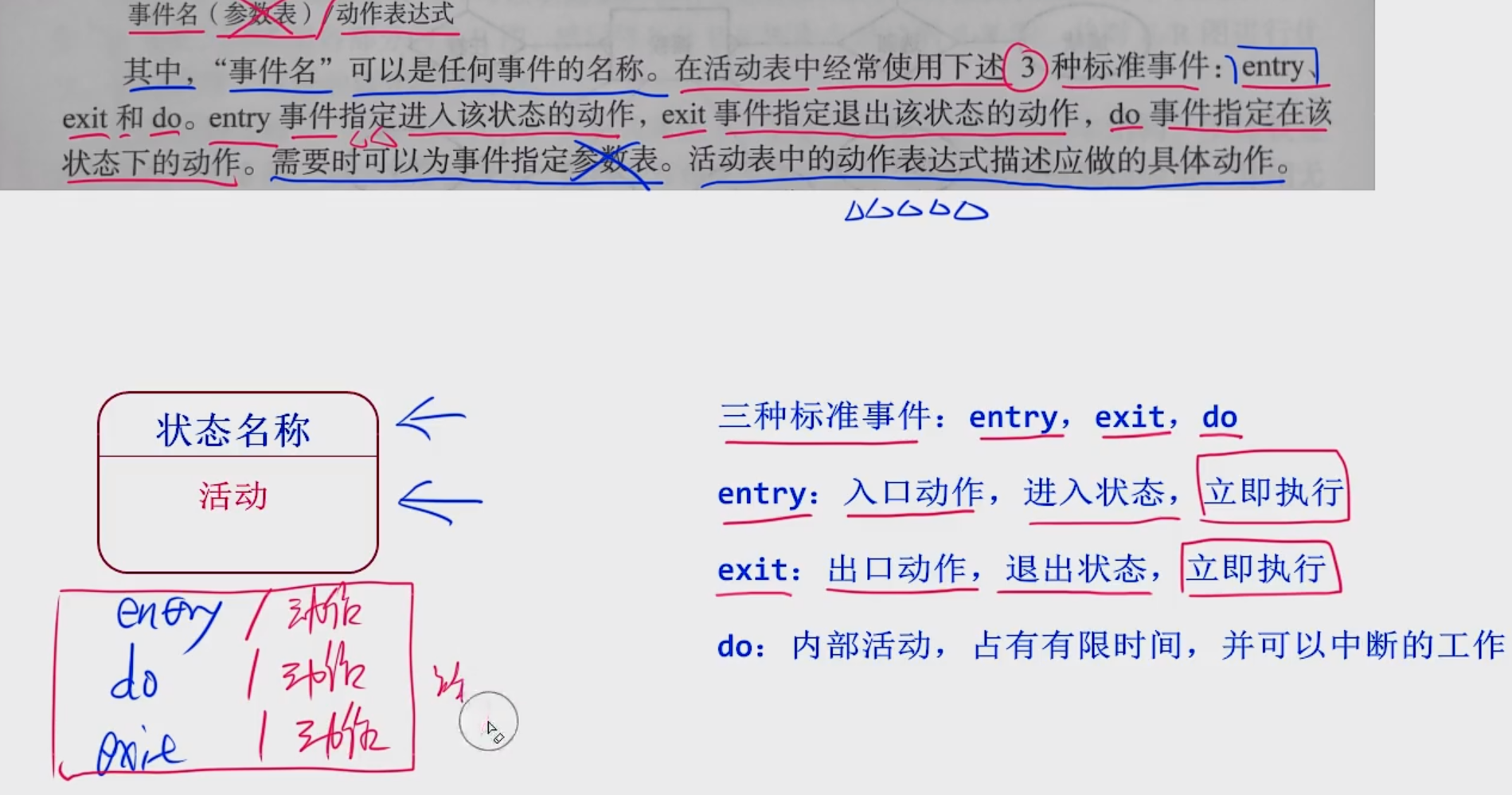

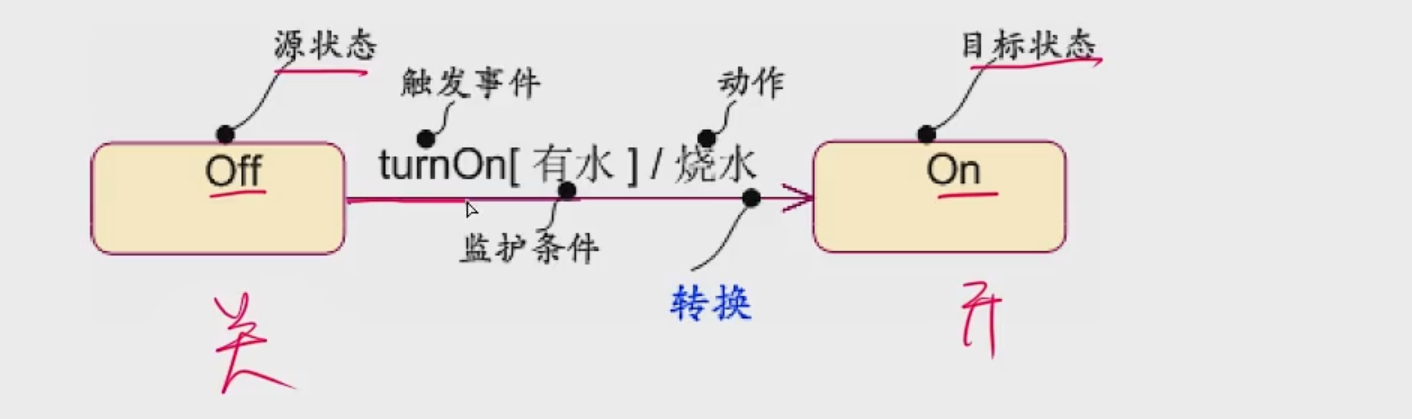

状态表示：圆角矩形

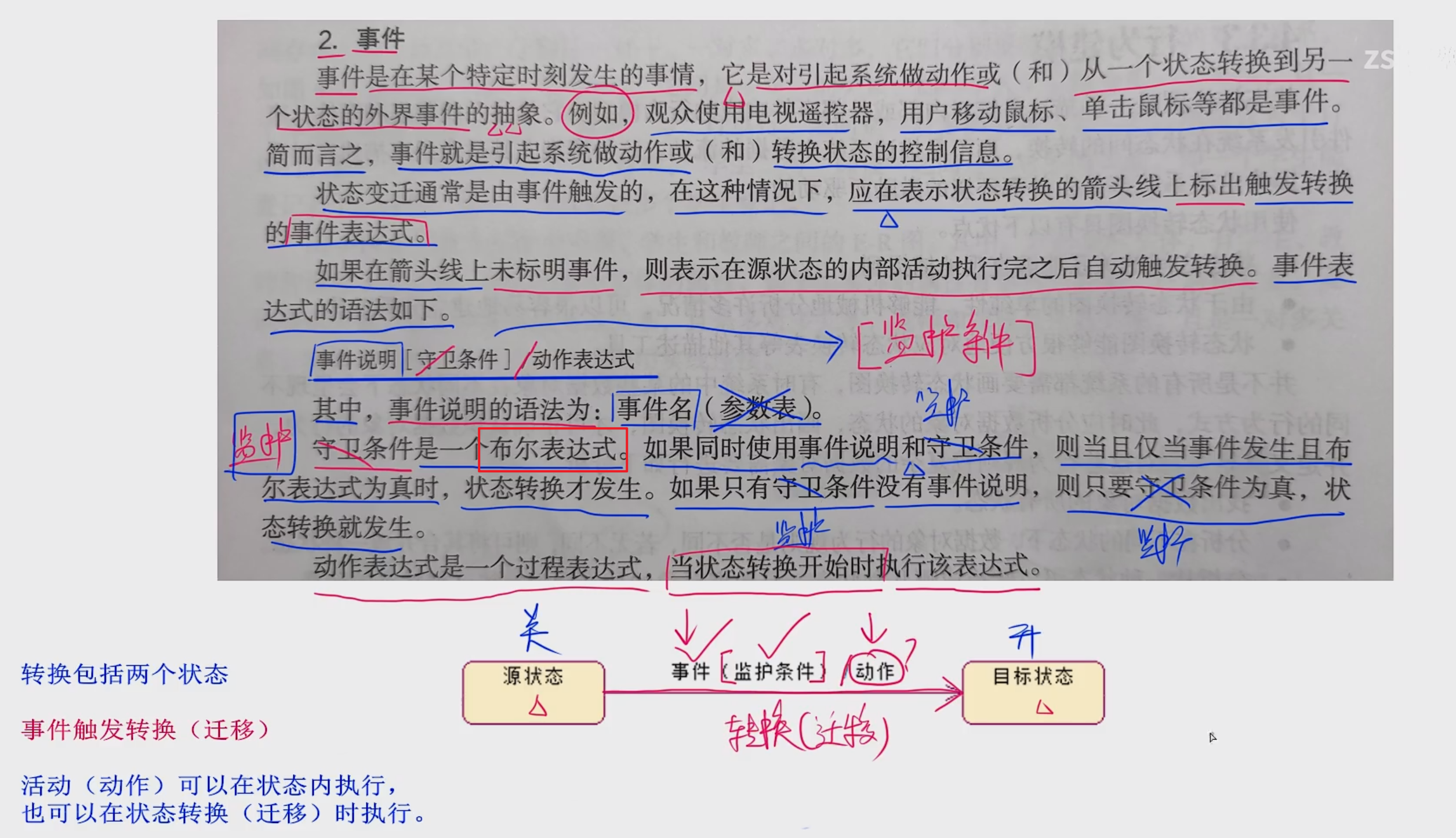

事件

在这里插入图片描述

状态图的概念

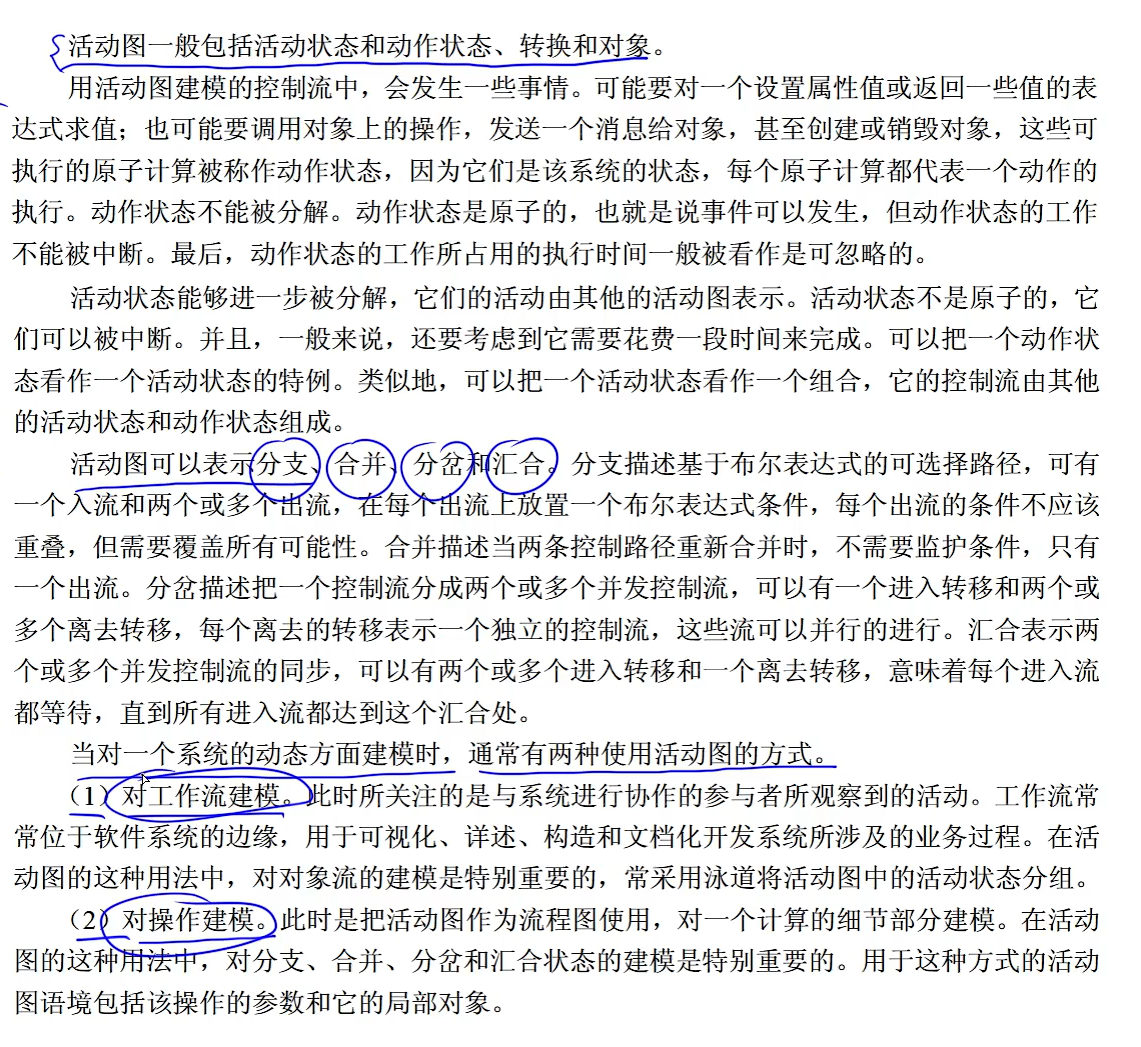

活动图

在这里插入图片描述

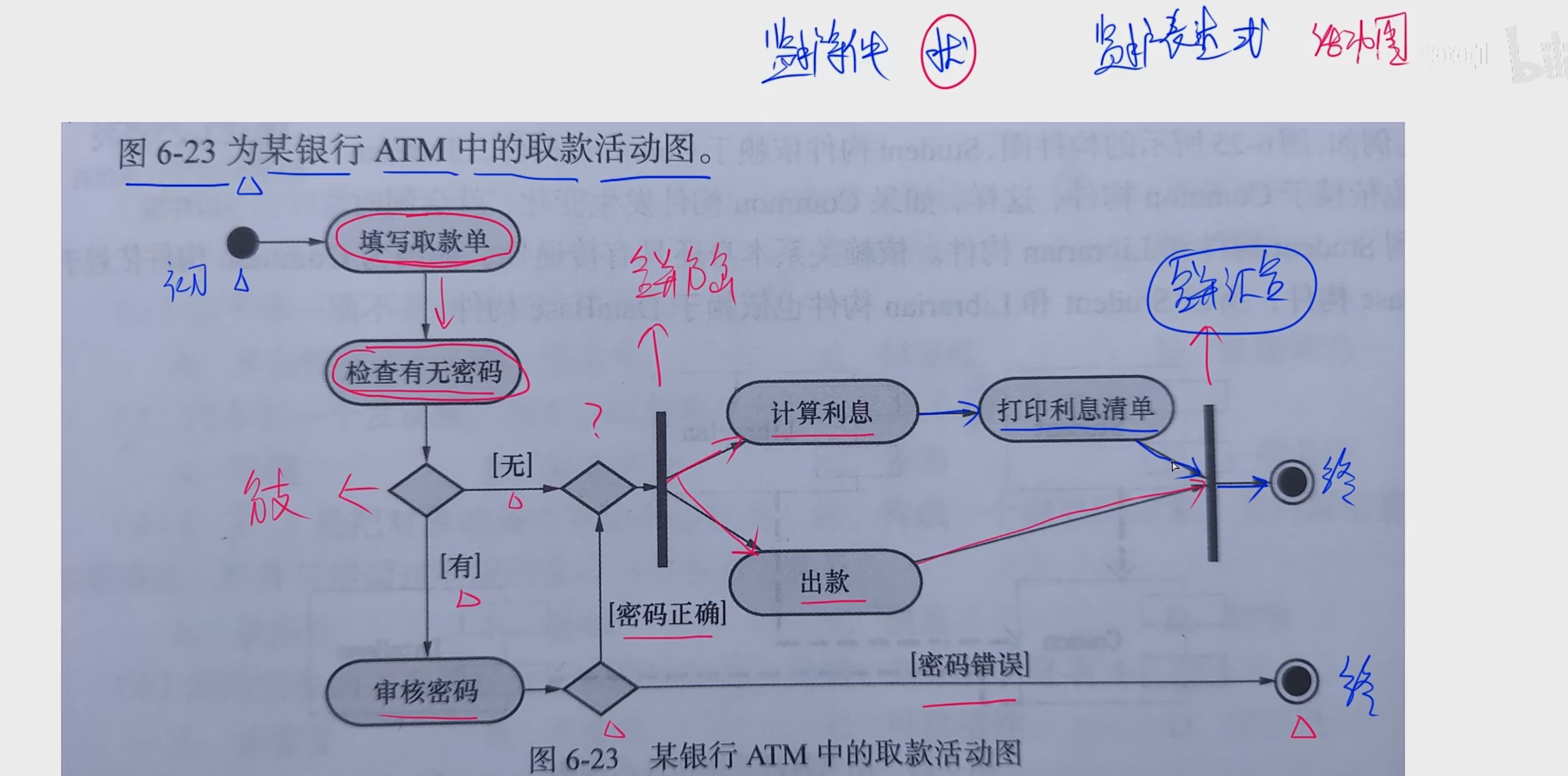

例子 : 区分活动图和状态图

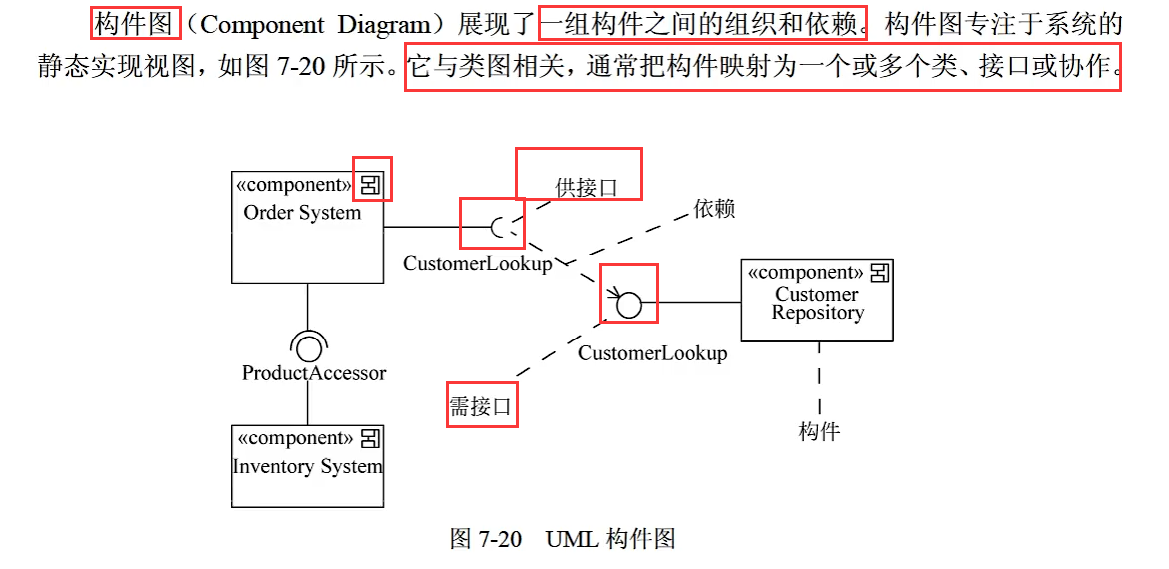

构建图 / 组件图

构建那有个特殊符号
需要把供接口和需接口拼到一起

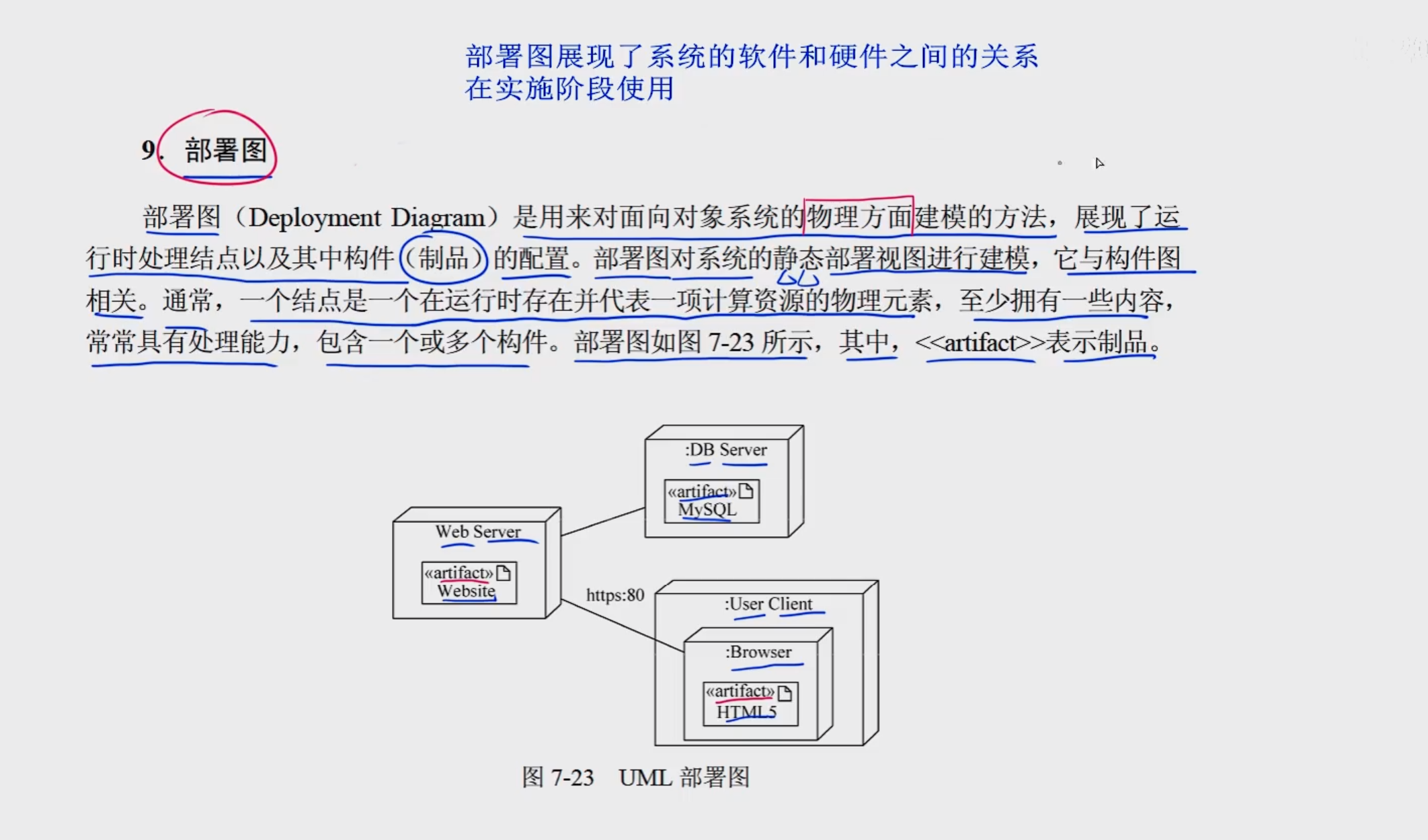

部署图

在这里插入图片描述

UML 下午

大佬的总结

在这里插入图片描述
