提到CAPL，相信各位一定不陌生，它是由Vector公司开发的类似于C语言的面向过程编程语言，是CANoe和CANalyzer中可用的编程语言。CAPL中程序块的执行由事件控制，在专用的编译器中开发和编译，这样可以访问数据库中的所有对象以及系统变量，作为汽车电子工程师，在工作中会经常用到。
CAPL可以在CANoe界面Tools>>CAPL Browser中打开。
CAPL界面由功能区、程序框架浏览树、输出窗口、编辑区、访问区五部分组成。
顾名思义，程序编辑区就是编写CAPL脚本的区域；程序架构浏览树起目录的作用，可以把编辑区定位到编写的事件或函数类型的语句；输出窗口可以输出编译过程中的事件和使用搜索时定位到的结果；访问区能够访问到CANoe工程加载的数据库中的信号、创建的系统变量以及CAPL函数库中的语句，直接从右侧访问区拖拽到中间编辑区使用（注意：工程创建路径中不能有中文，否则访问不到数据库文件）。

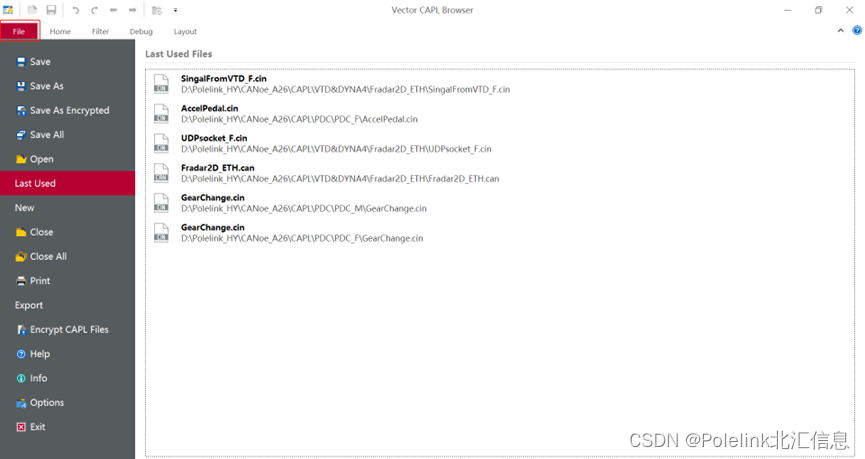

功能区由五部分构成，首先是File菜单栏，与大多数软件相同，它是文件创建、保存、加载、设置等功能区域。
Home功能区提供了CAPL编译常用功能，包括代码编译、查找、替换、屏蔽、取消屏蔽等功能。
Filter功能区的作用是管理CAPL的函数库，可以在函数访问区中屏蔽掉不需要的函数。
Debug功能区是调试的区域，提供了一些基本的调试操作，一般情况下不通过debug模式来调试脚本。基本上编译一次，存在错误可以通过Output输出窗口获得错误类型并进行更改。如果脚本编译成功之后，仍然不能满足测试步骤的输出，一般会使用Write窗口进行调试。

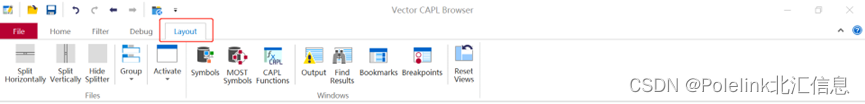

Layout功能区主要是针对CAPL用户的页面展示。例如进行水平分区、垂直分区等操作方便用户进行脚本编写。
CAPL应用场景：
- 节点仿真
关联Simulation Setup中的ECU节点，实现ECU节点仿真和整车网络仿真。
- 测试功能
关联Simulation Setup中的Test Module模块或是Test菜单中的Test Setup，结合TSL(Test Service Library，测试服务库)进行测试功能开发。
- 分析功能
关联Measurement Setup窗口功能模块中的Program Node，实现总线过滤、分析功能。
CAPL脚本结构：
一个完整的CAPL脚本由三部分组成：变量、各种事件和自定义函数。
CAPL的事件类型包含三种：总线事件、属性事件、时间事件。CAPL常用的事件类型如下图所示。
