OpenGL & Phong Shading：OpenGL API引用 & Blinn-Phong着色

发布于：2022-12-11 ⋅ 阅读:(512) ⋅ 点赞:(0)

本次作业将添加场景的交互式预览，并在光线追踪器中实现Phong着色。对于交互式显示，您将使用图形硬件快速渲染3D多边形的OpenGL API，在OpenGL中，您通过向API发送命令来显示图元，API负责透视投影等。

原理

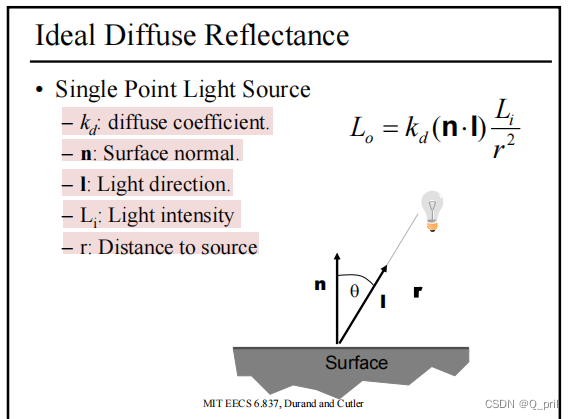

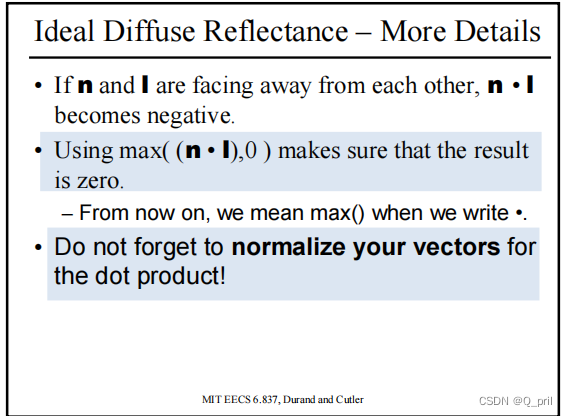

漫反射项

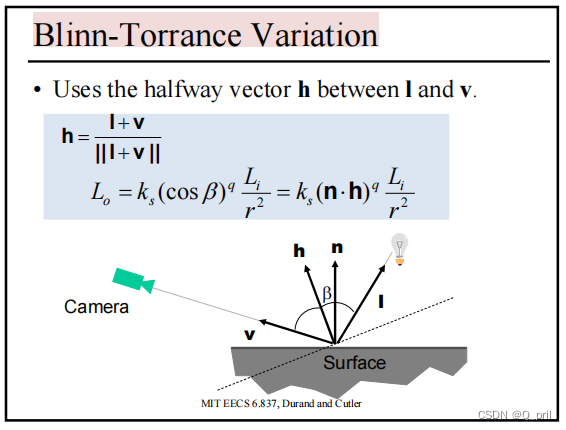

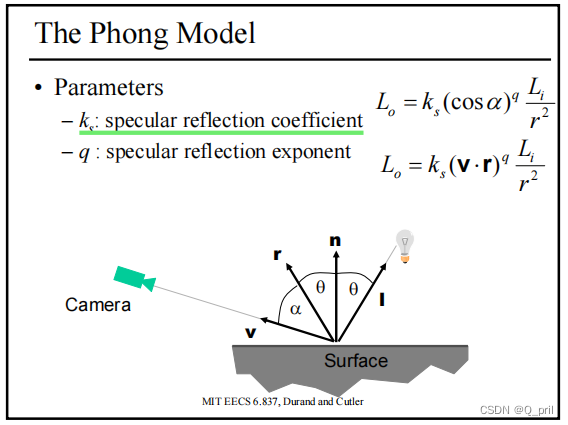

高光项：

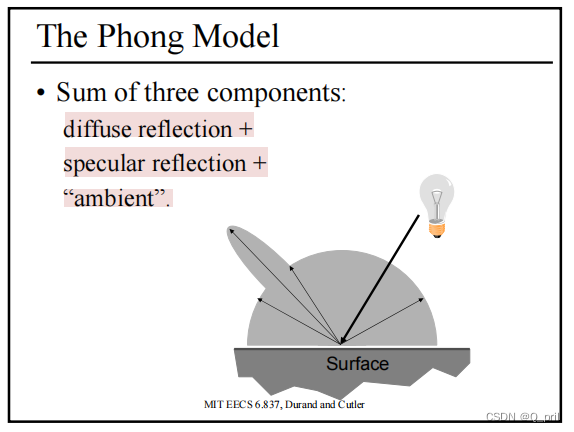

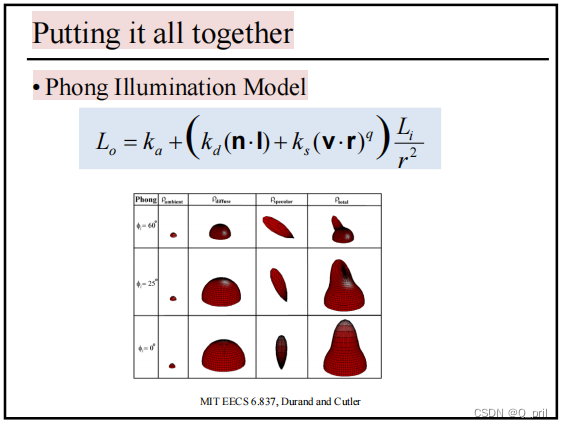

Phong Model：

此处可以参考如下链接：

注意点1：在代码中，指明pi是-pi/2—pi/2，故是当前点所在射线与Z轴的夹角，而theta则是投影下x-z平面的射线与x轴的夹角

注意点2：所有以四边形渲染的图形，如plane或者sphere中的每个细分的四边形面，都需要注意点的连接顺序

由于在linux上调用opengl的API不太方便，尤其是glut很难下载安装，所以在这个作业我选择了使用windows10+opengl

参考如下两个链接：

其中lib和include以及out/Debug中的freeglutd.dll需要提前拷贝下来，并将调用opengl头文件的代码语句改为

#include <GL/freeglut.h>

代码通过cmake进行链接，注意CMakeLists.txt中规定了cmake最低版本要求为3.15，链接生成03_Phong_Shading.sln

cmake .

用vs打开项目，右键选择项目点击生成，即可生成raytracer.exe并保存到/out/Debug中

在raytracer.exe所在的文件夹通过命令行即可运行该应用
