使用版本为：AutoCAD Electrical 2020 - 简体中文 (Simplified Chinese)
目录
自定义标题栏
第一步：生成标题栏
①绘制标题栏

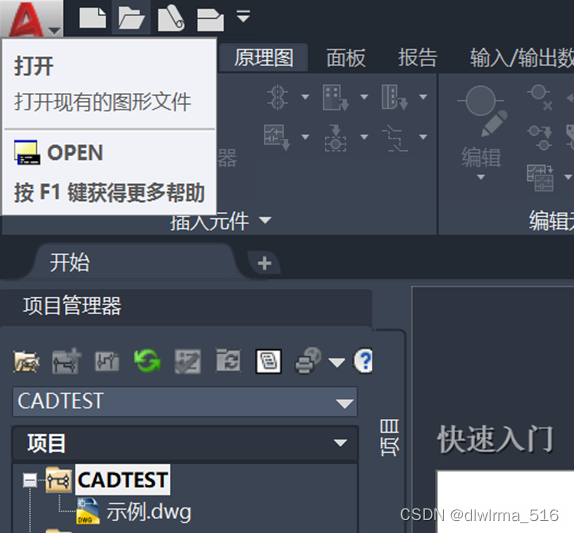

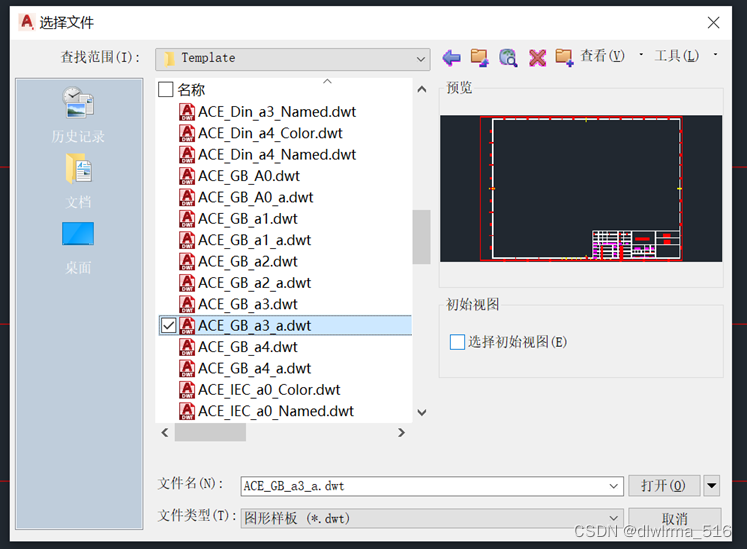

打开文件，选择以什么模板作为基础去修改
C:\Users\XXXXX(用户名)\AppData\Local\Autodesk\AutoCAD Electrical 2020\R23.1\chs\Template
文件为dwt格式

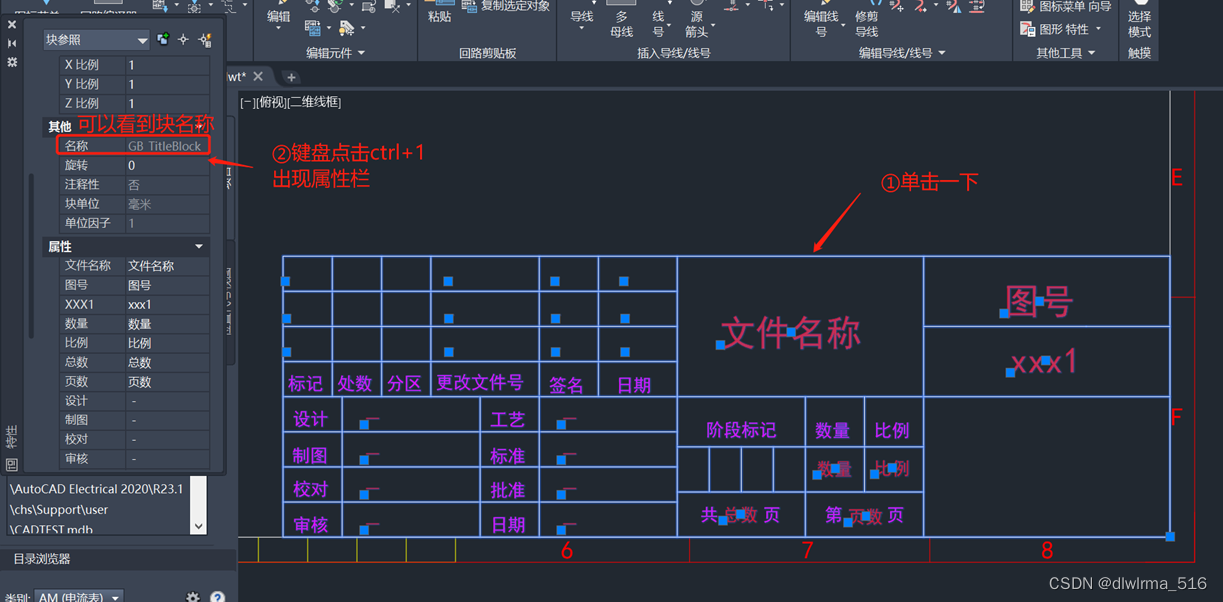

ctrl+1出现目标的属性栏

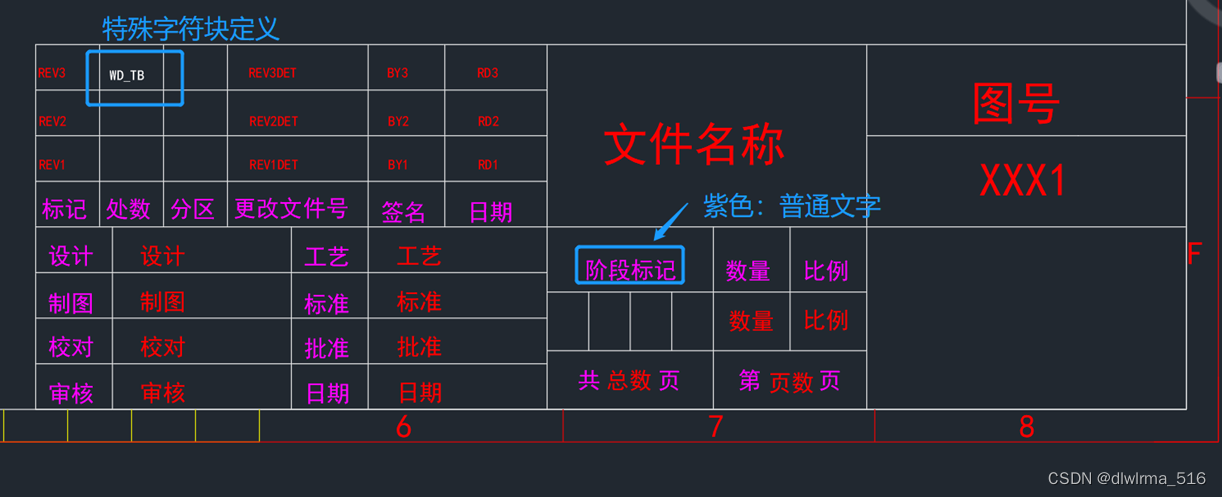

分解已有的标题栏块，为了拿出中间白色字体的WD_TB，其他的都删掉

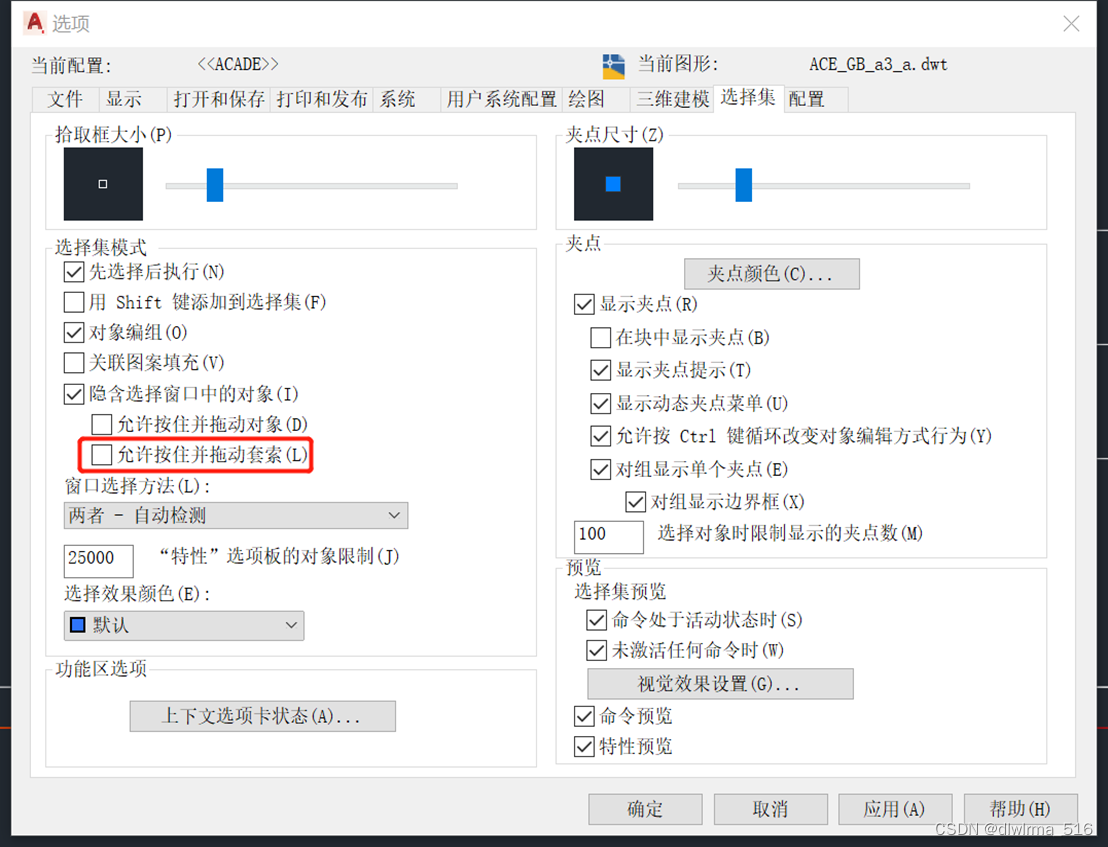

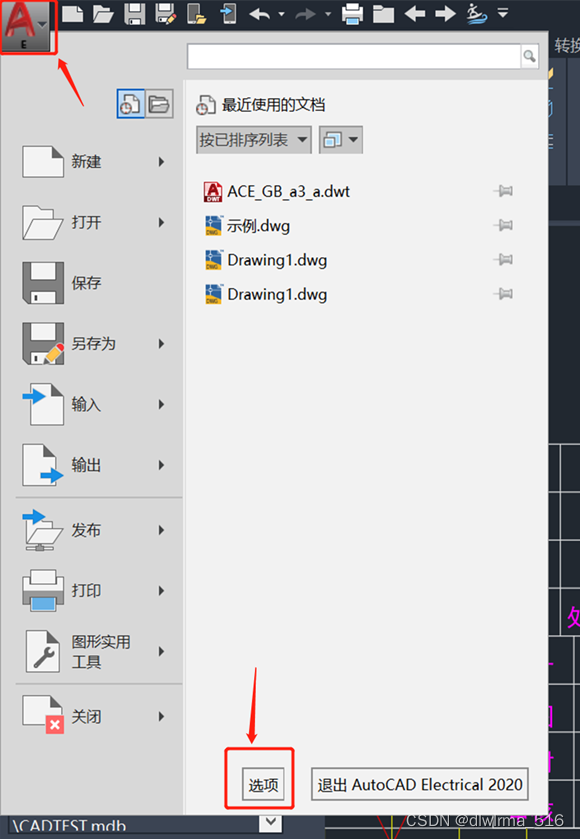

->如何设置选择框为方框：

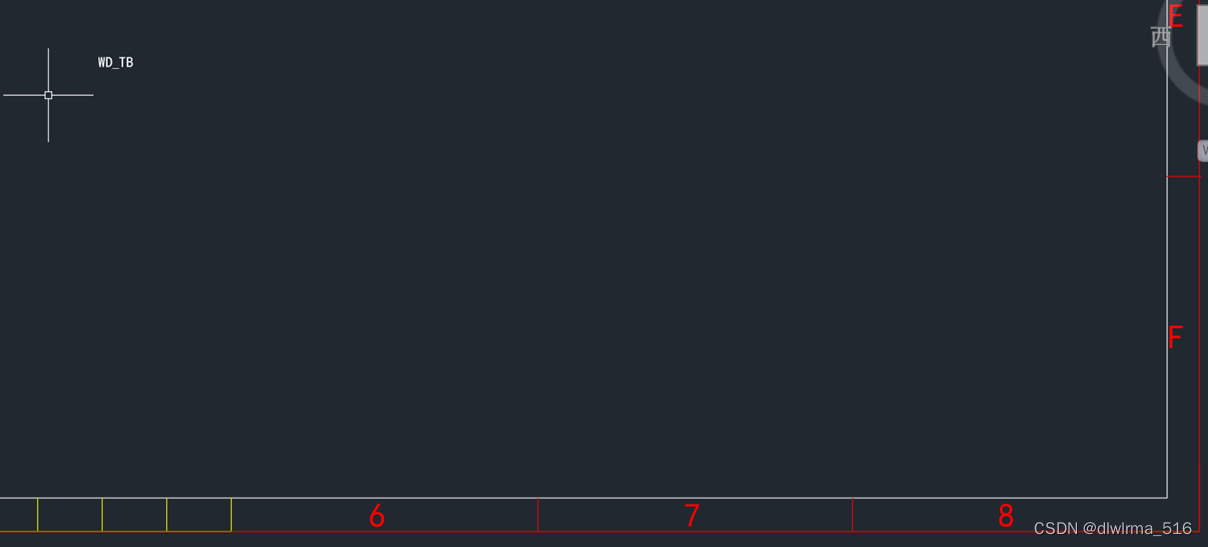

拉出方框选中整个标题栏进行删除，除了白色字体的WD_TB
选中后点击键盘上的delete，全部删除，除了“WD_TB”

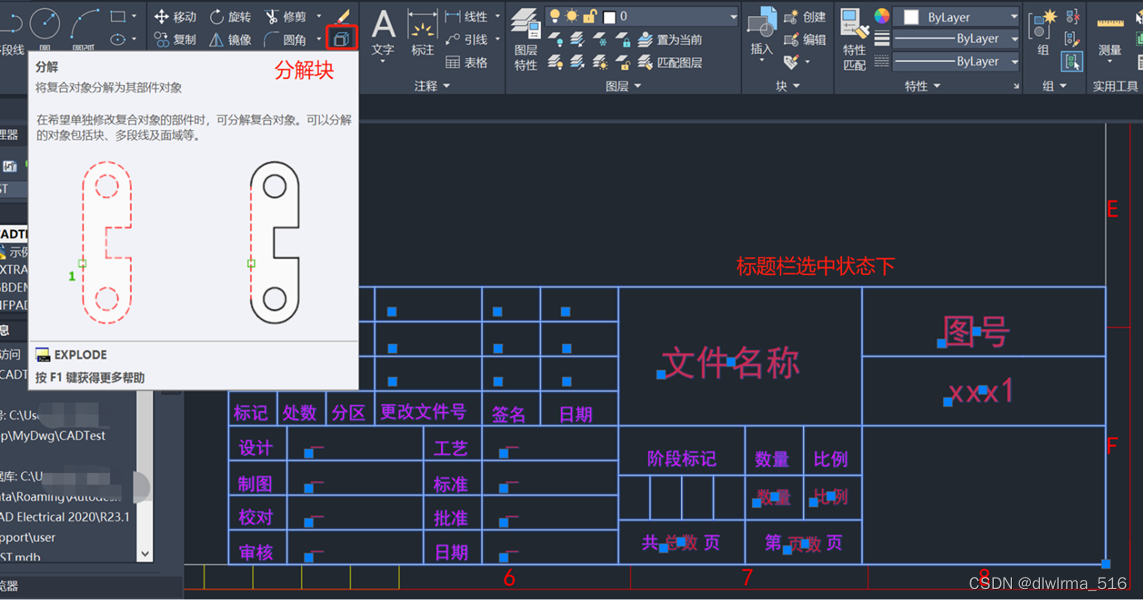

分解图框的块

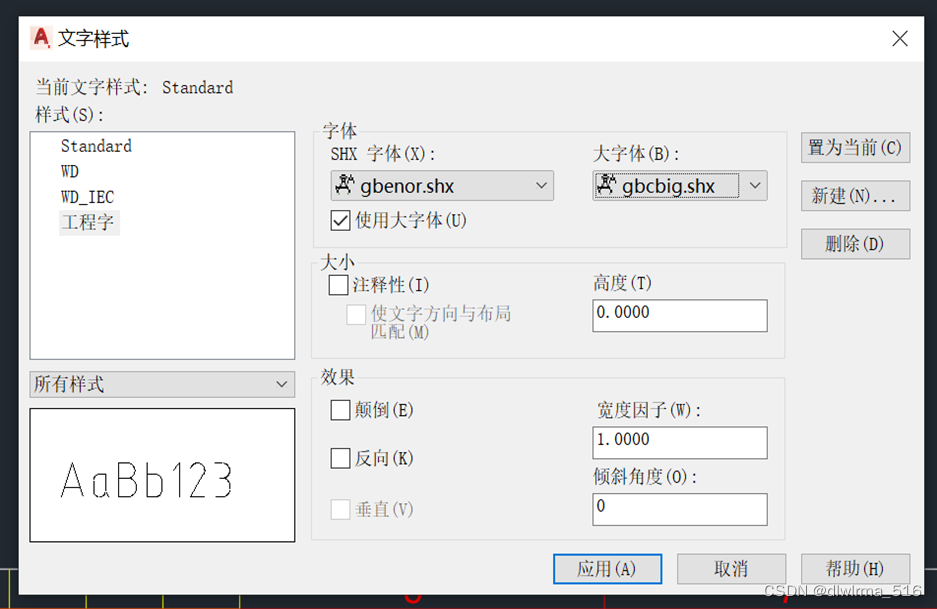

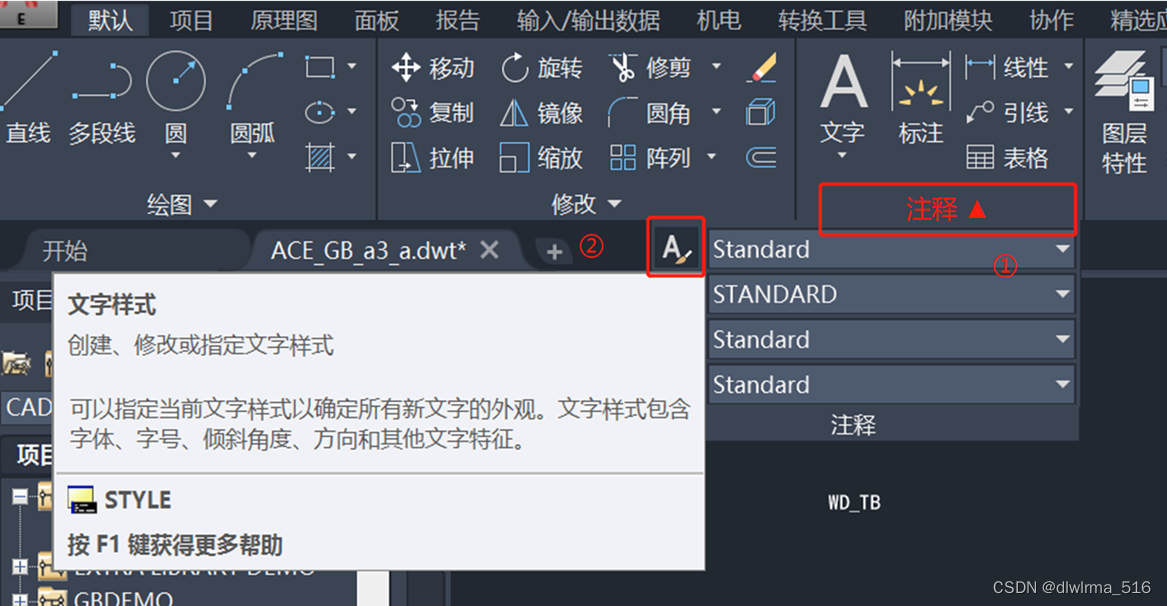

建立字体
先应用，再关闭

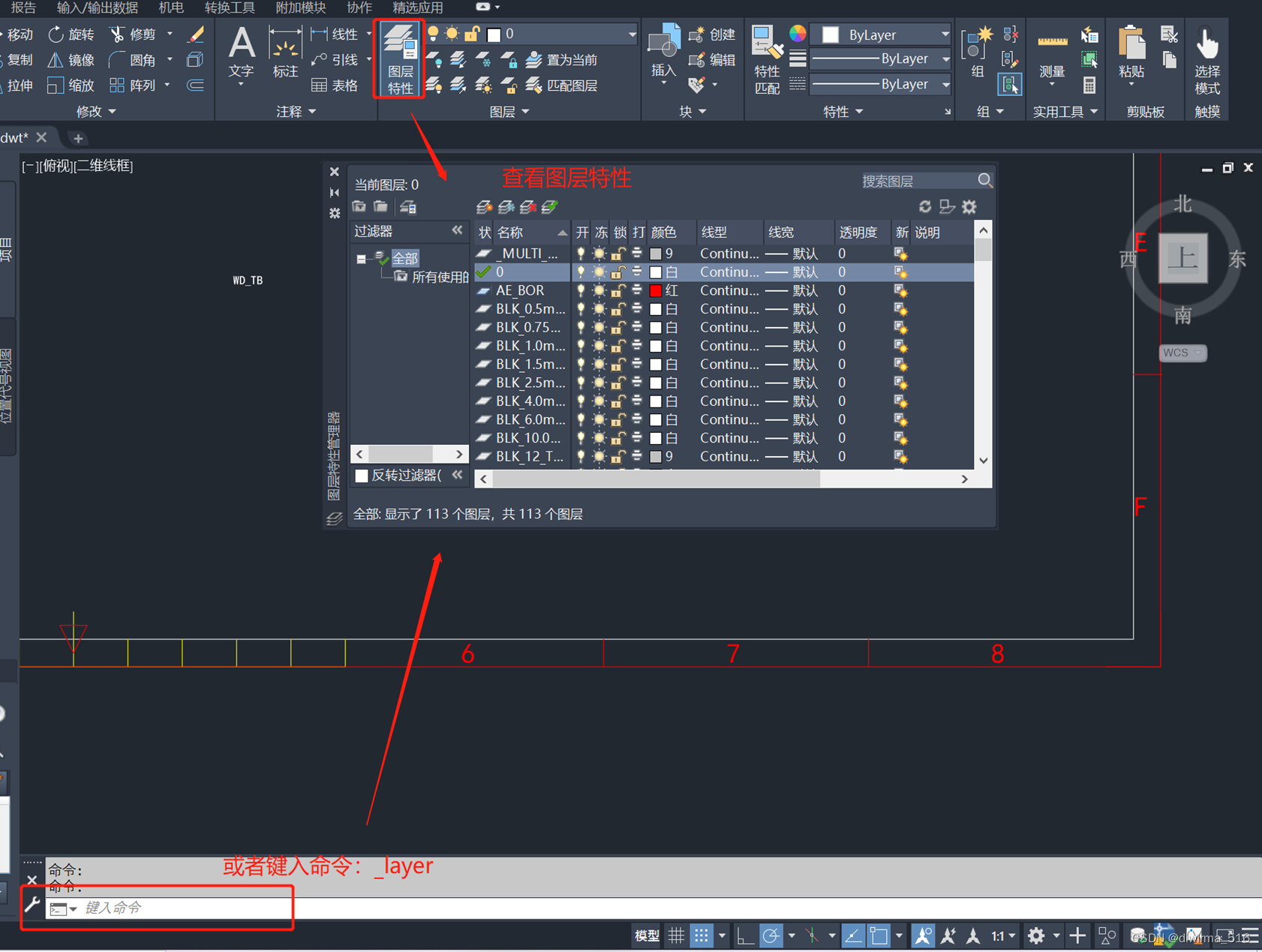

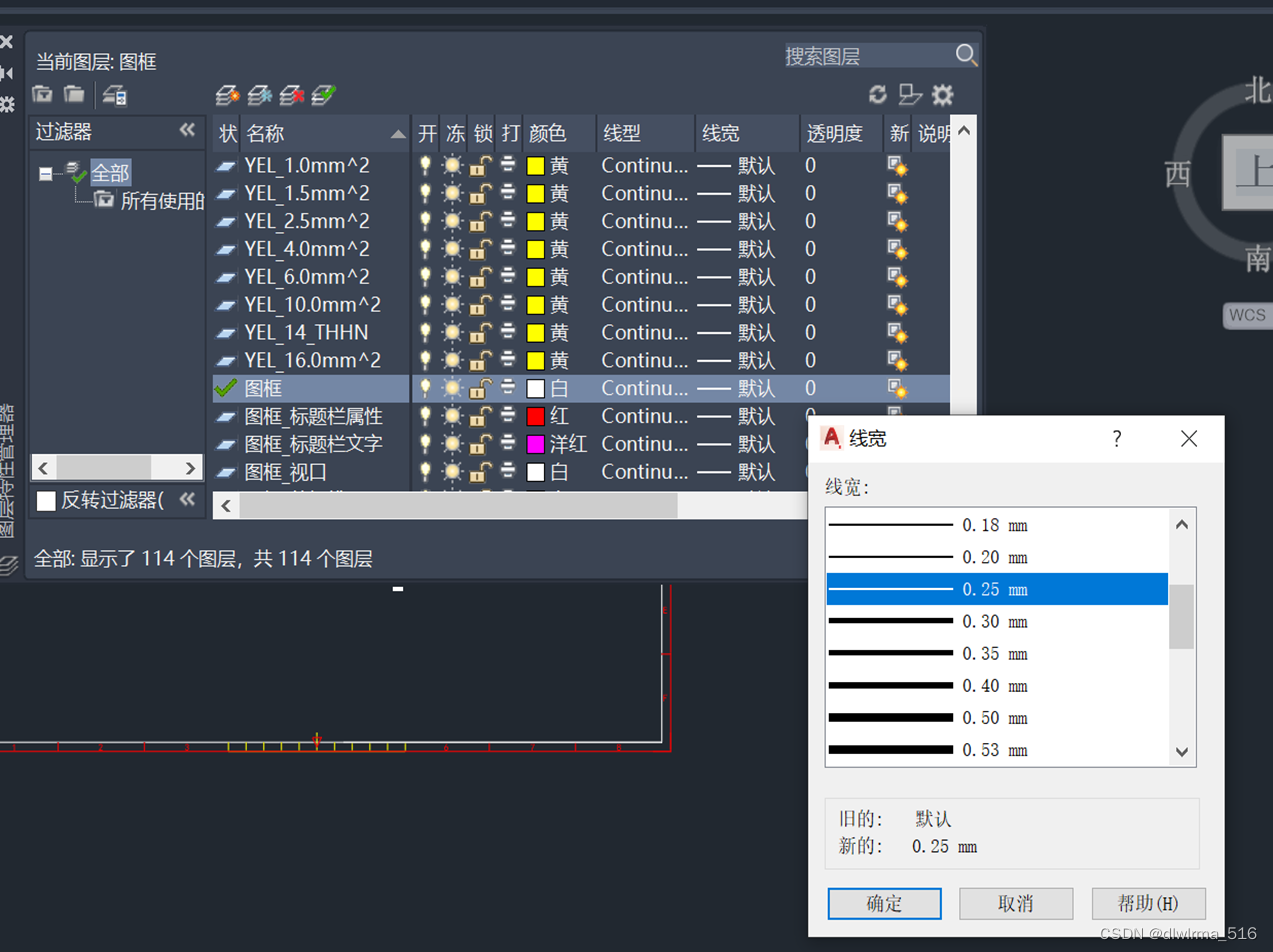

查看当前图层特性

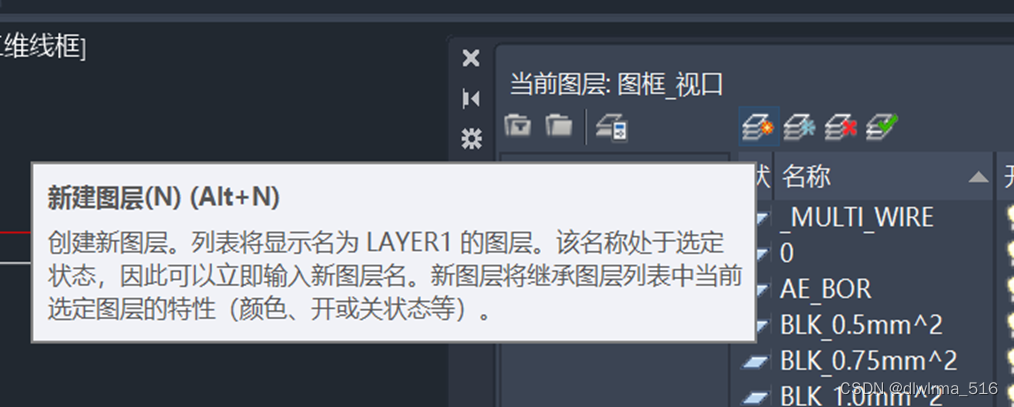

新增图框图层

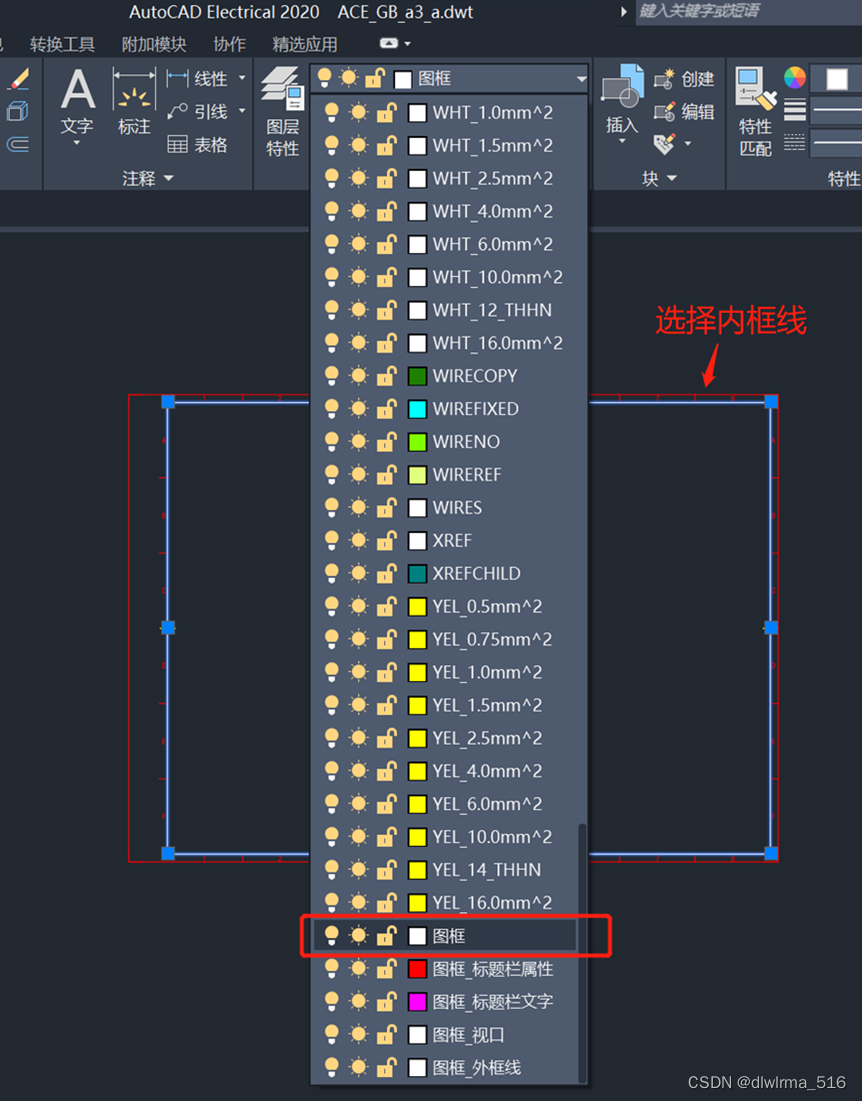

修改边框线所在图层，修改为新的图层——图框

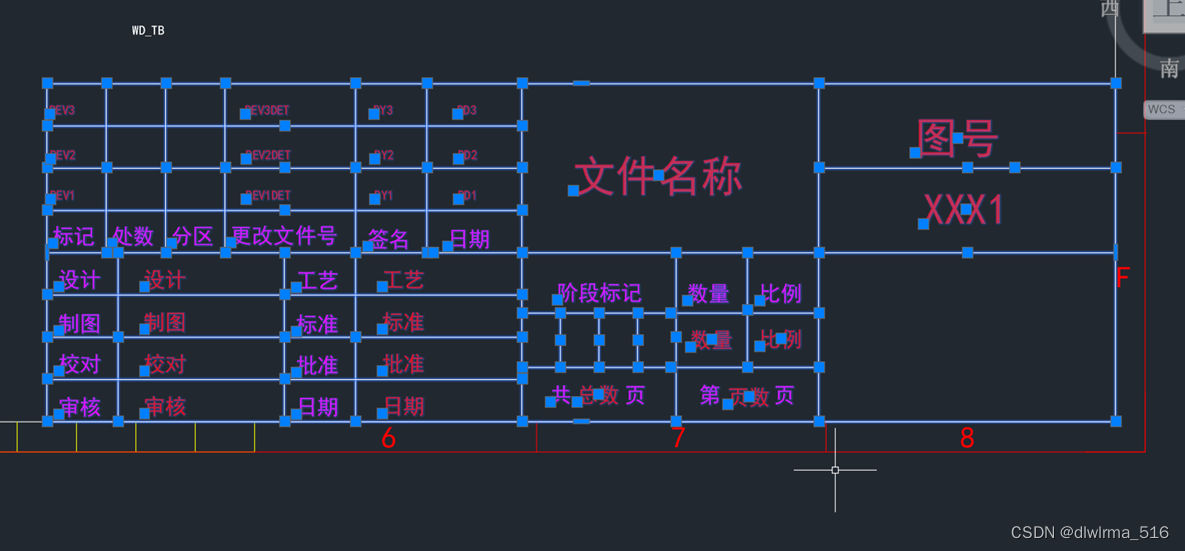

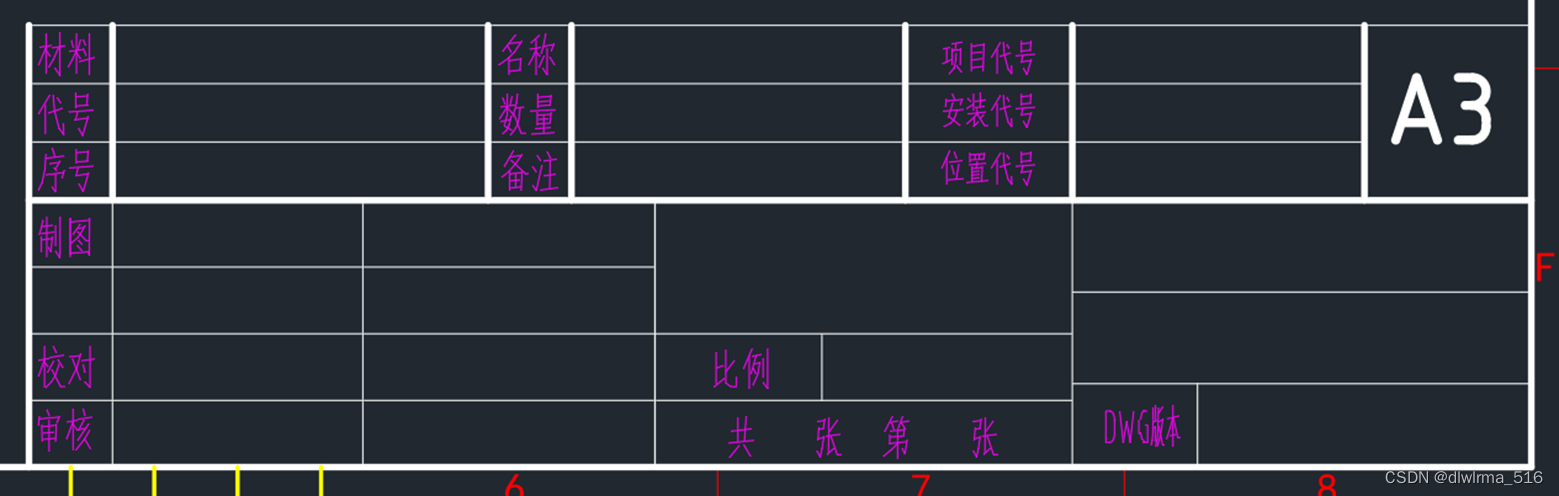

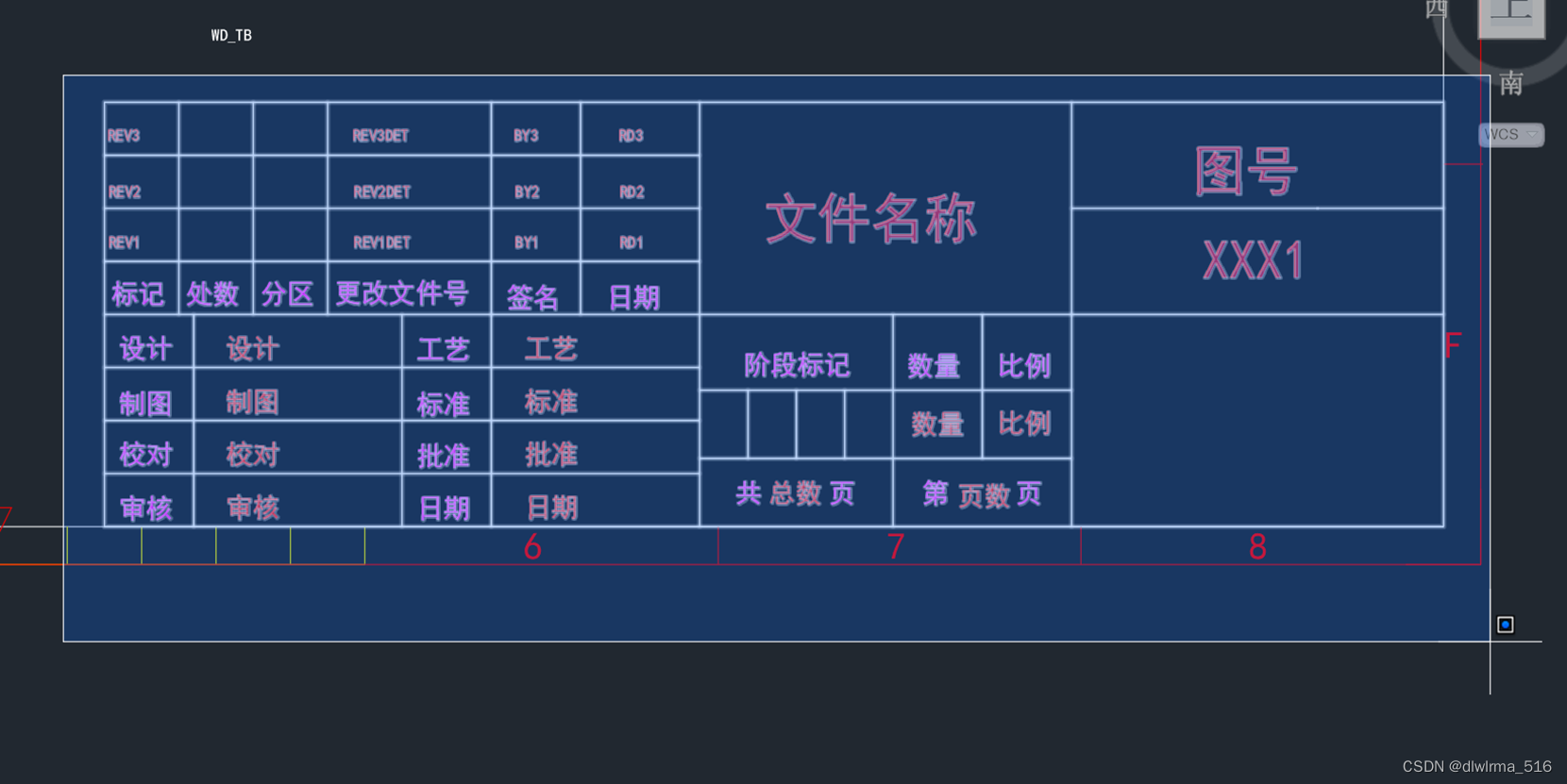

标题栏设计
参考视频，很详细，从2分06秒开始看
CAD机械制图图纸图框、标题栏、明细栏画法及注意事项_哔哩哔哩_bilibili-, 视频播放量 26061、弹幕量 102、点赞数 773、投硬币枚数 297、收藏人数 751、转发人数 224, 视频作者 刻苦用功的大白, 作者简介 有偿接图私信我或加微信，V：15635900639，相关视频：CAD内、外螺纹怎样画，CAD、菜单栏、功能区、文件选项卡、命令行、布局选项卡、快速访问工具栏（的显示和隐藏）找不到该怎么办，CAD之套图框，CAD如何画几何公差（形位公差），电气CAD--绘图与电路设计，零件图读图例题讲解，CAD怎样输入文字/CAD标题栏明细栏如何填写，AutoCAD图框及标题栏绘制，手把手教你用电气版CAD画完整的电路图，【新手教程】SU草图大师零基础，从CAD到SU，墙体，门洞，窗户的10分钟快速制作
https://b23.tv/QNHhWBh---------------------------------------------------------------------------------------------------------------------------------
针对我目前的版本2020，有几点需要注意，小白踩过的坑

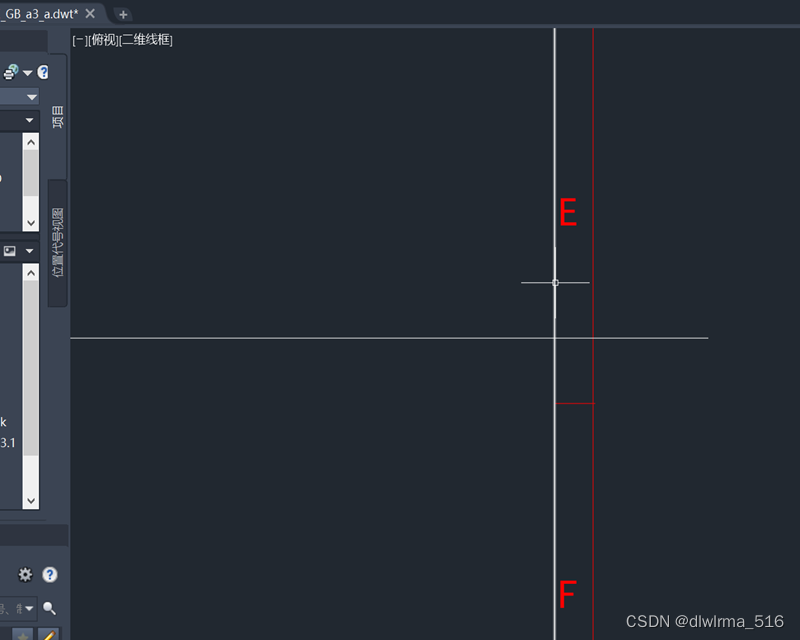

->恢复辅助的长度显示——F12

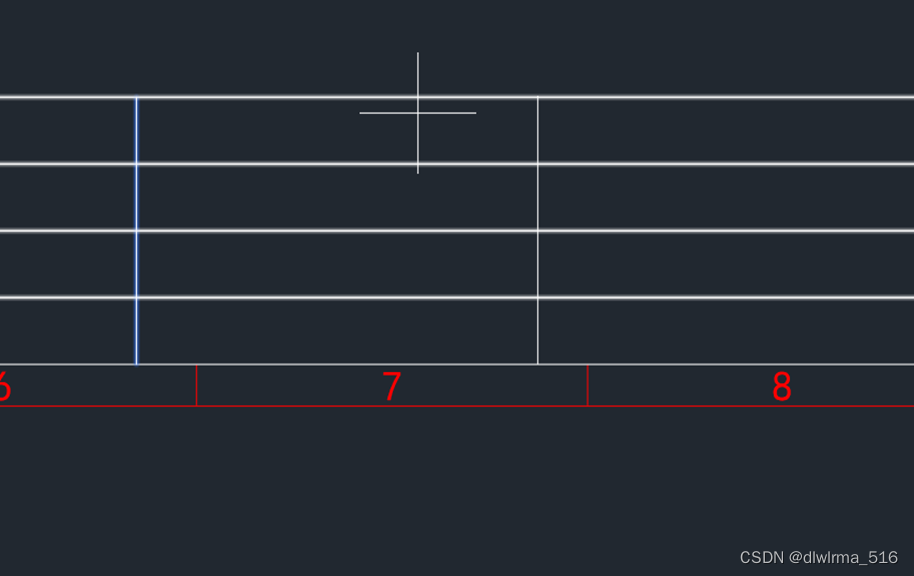

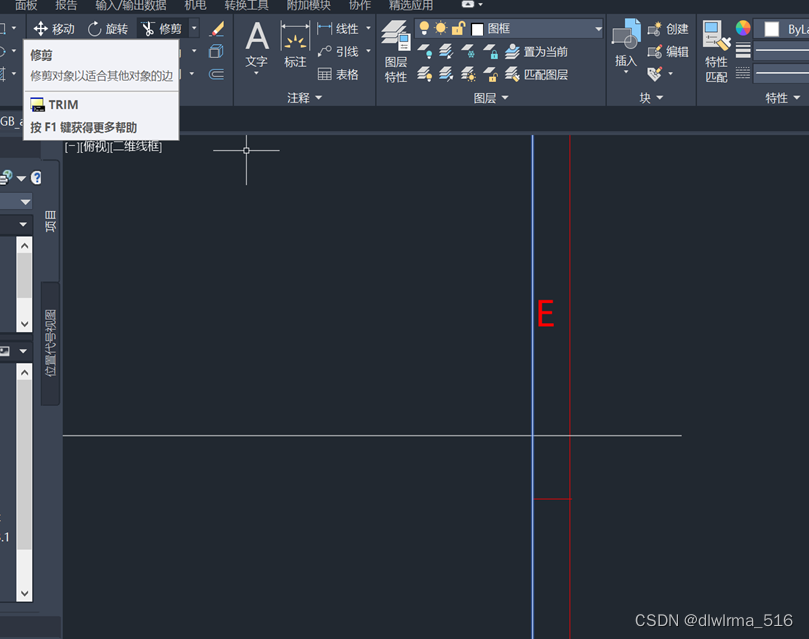

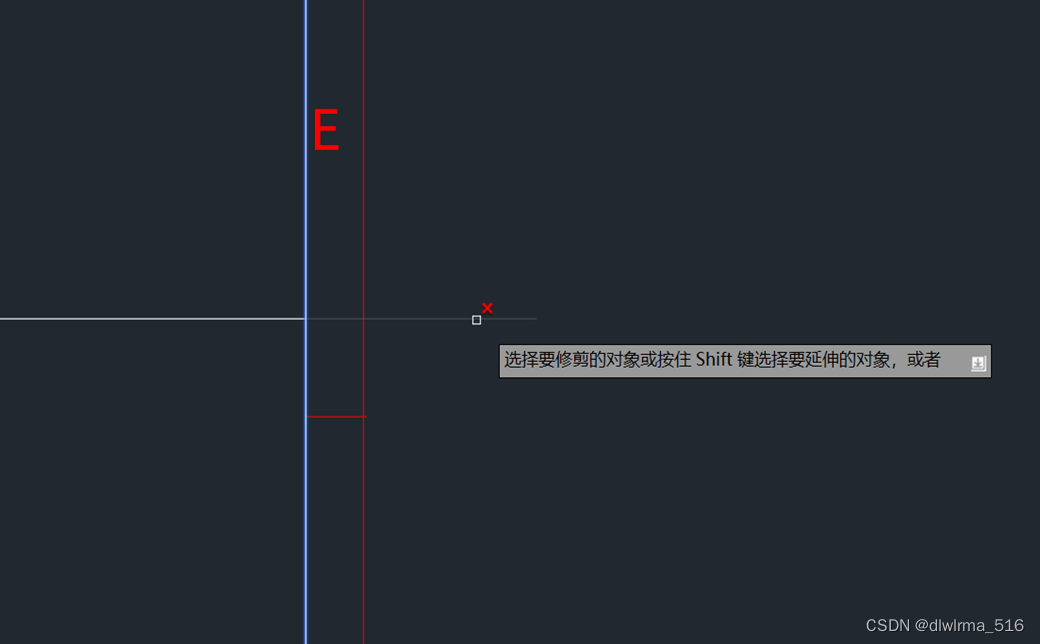

->修剪操作
先点打竖的这条线（和待剪直线相交的线）
然后点击修剪按钮
然后再点击需要删除的线段，然后ESC退出

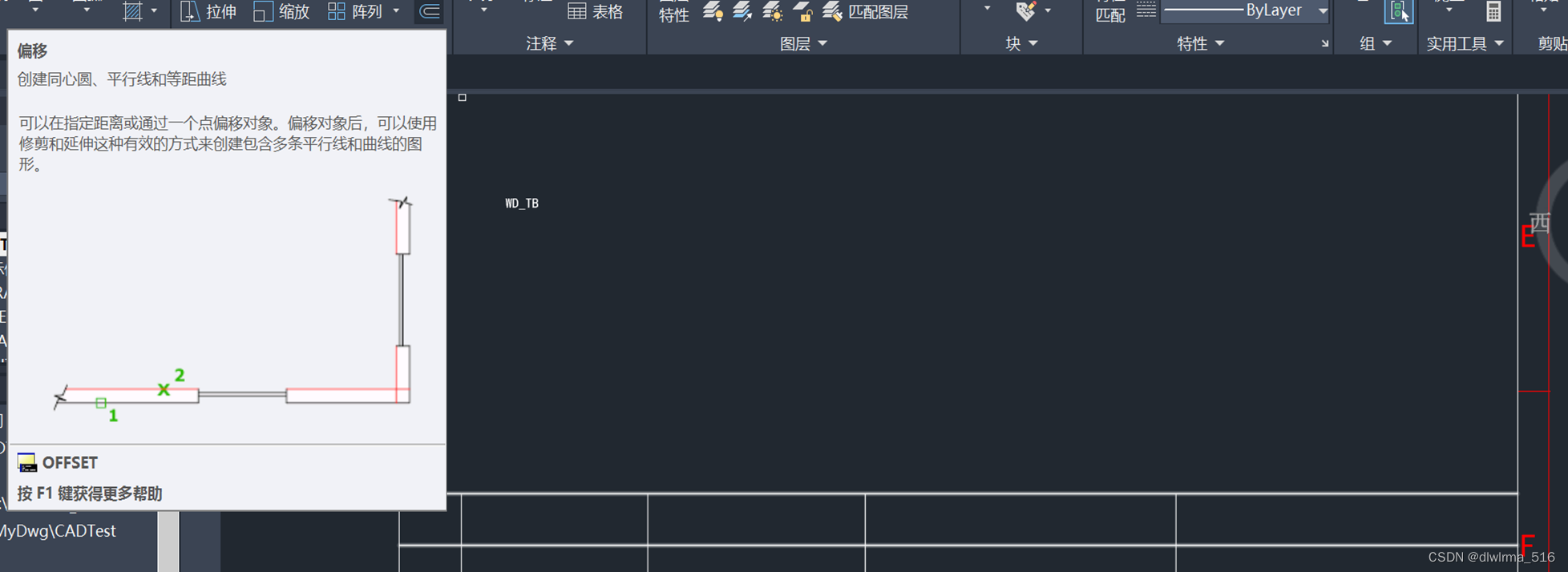

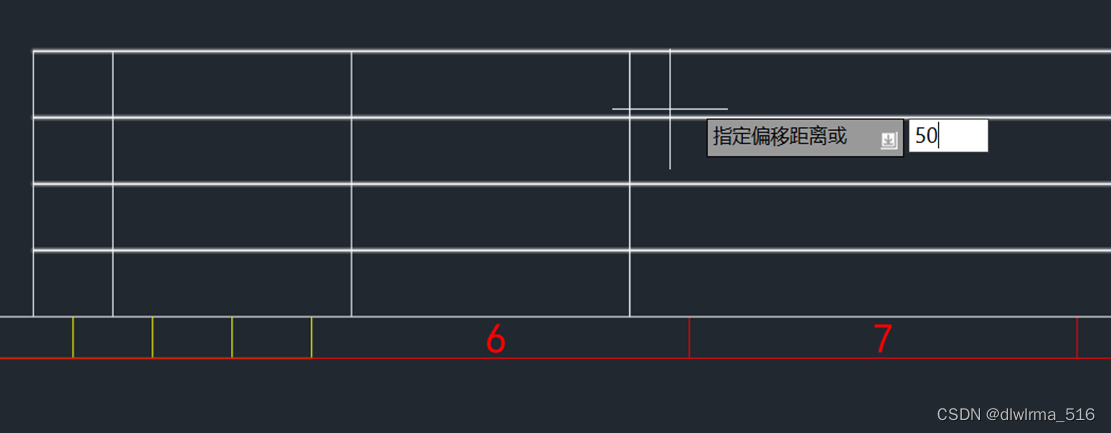

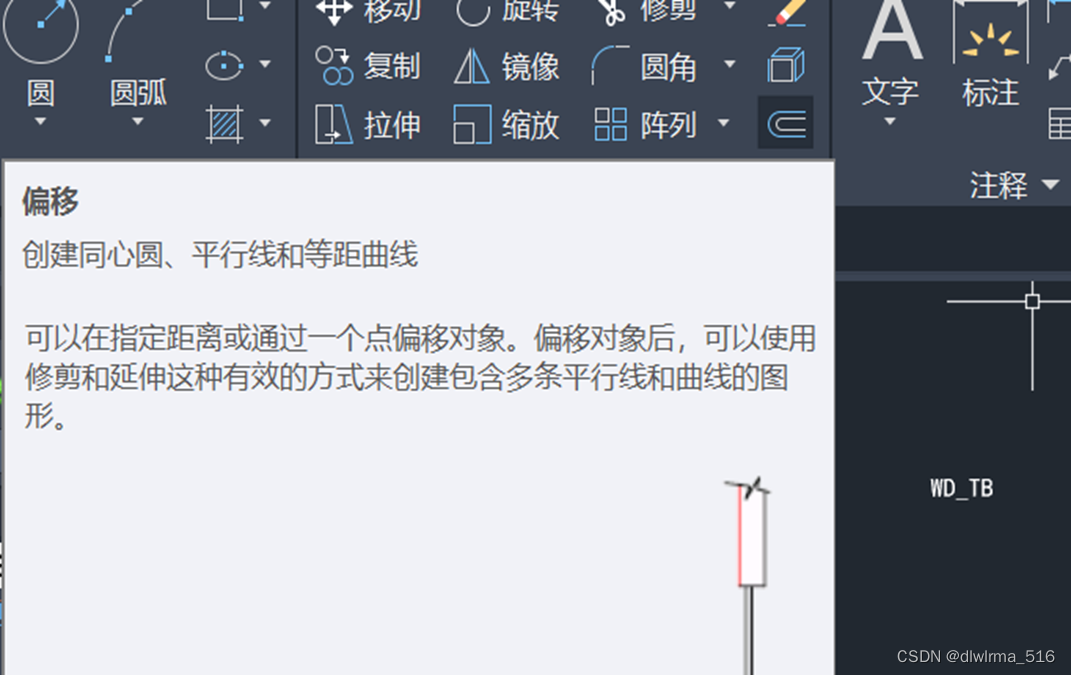

->偏移操作
每偏移完一条线，就先点这个“偏移”按钮，然后输入偏移量，回车，然后选择参考线，再往右移，出现新线预览，然后单击左键，新线就固定在图上了，如果还有再偏移一条新线，再点击“偏移”按钮，和前面描述的一样，结束时点击Esc键
先点这个“偏移”按钮

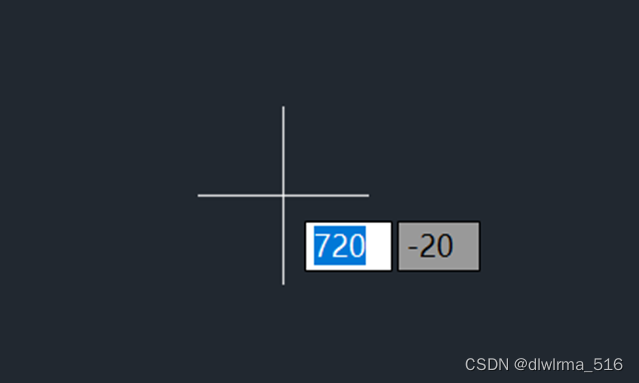

然后输入偏移量，回车
然后选择参考线，再往右移，出现新线预览，然后单击左键，新线就固定在图上了
如果还有再偏移一条新线，再点击“偏移”按钮，和前面描述的一样，结束时点击Esc键

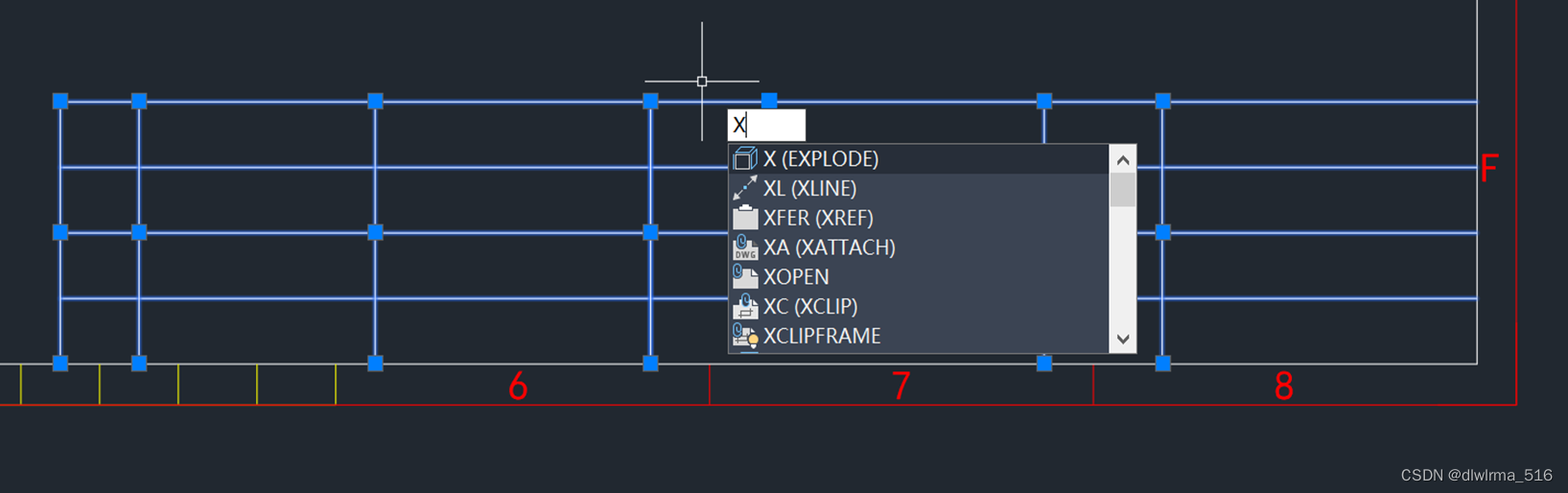

需要修剪阵列中的线时，修剪前需要，将阵列取消关联，选中整个标题栏，点击大写X，回车
--------------------------------------------------------------------------------------------------------------------------------

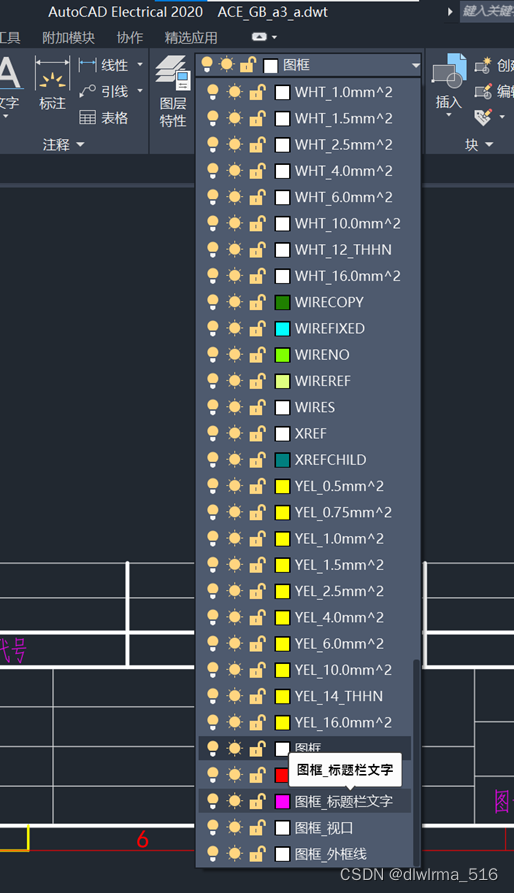

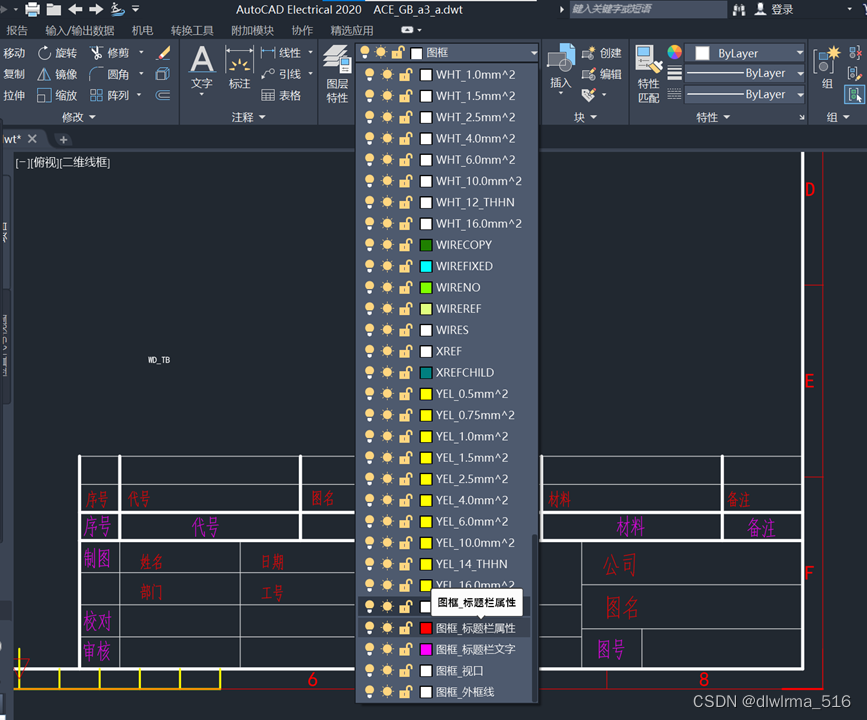

写好文字后选中文字，修改文字的图层

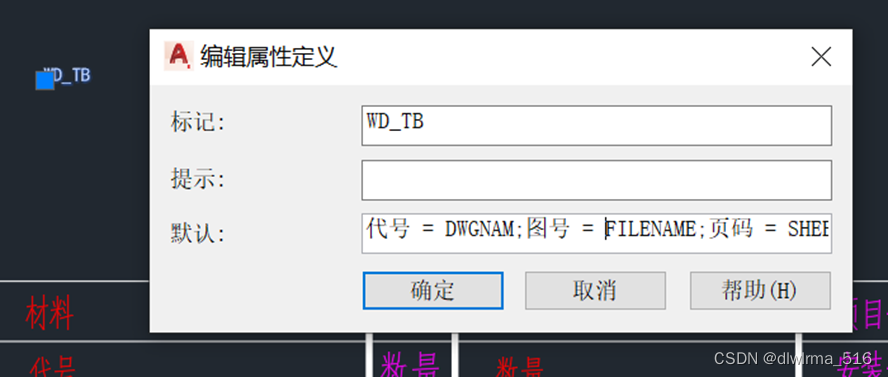

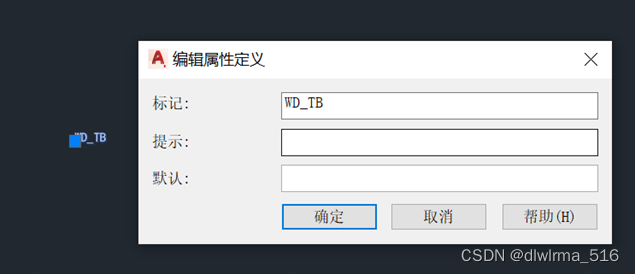

双击“WD_TB”，删掉默认值

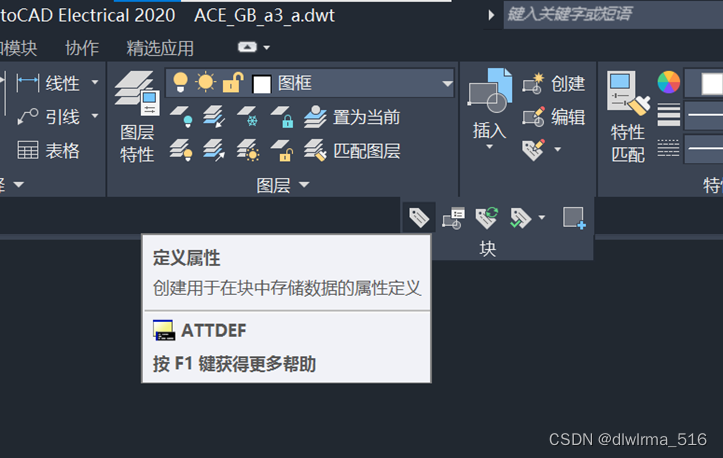

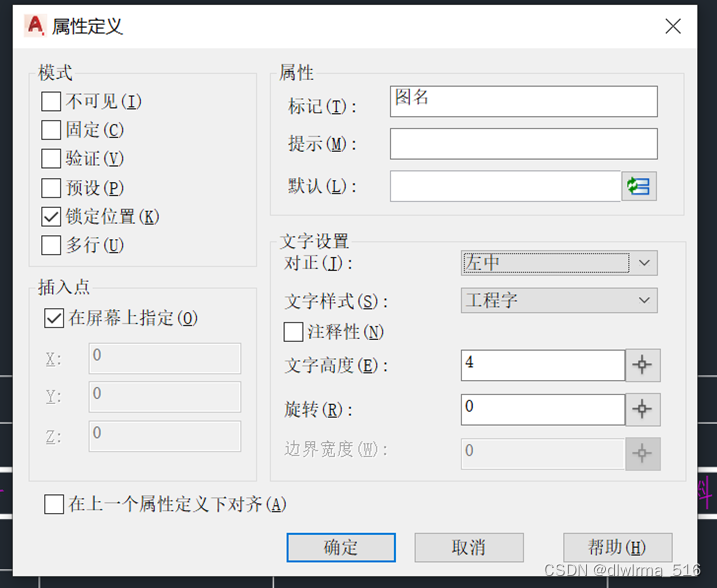

②建立属性块，快捷键ATT或通过菜单栏选择

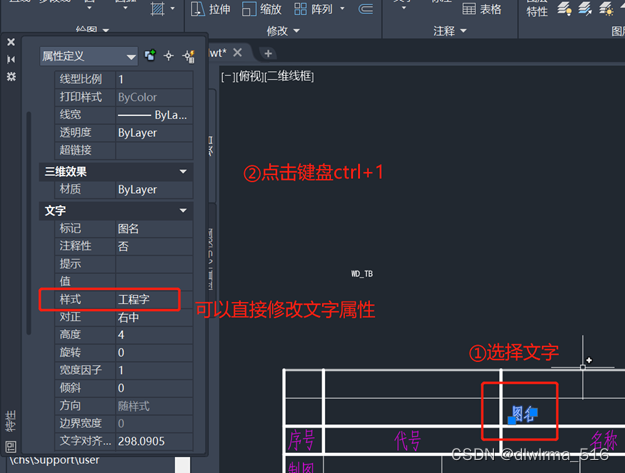

新建属性块后，可以通过ctrl+1进行修改，修改文字属性
写完后，切换图层，一个个左键选中属性，修改图层

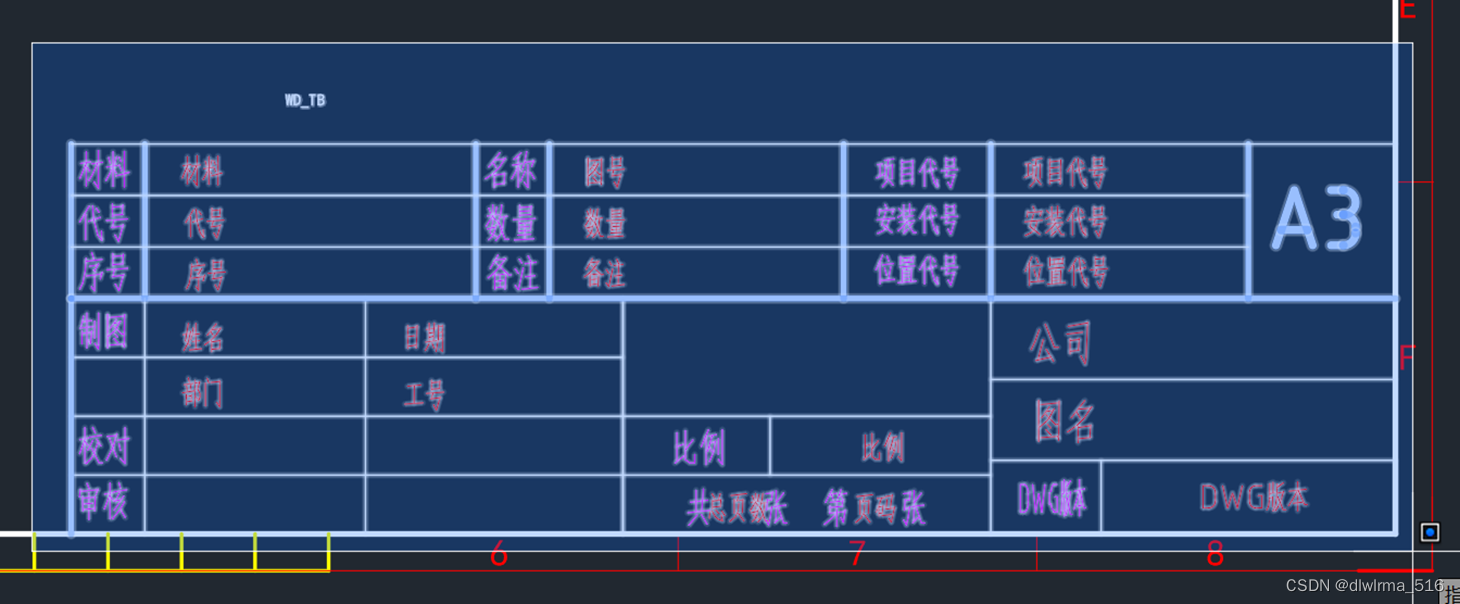

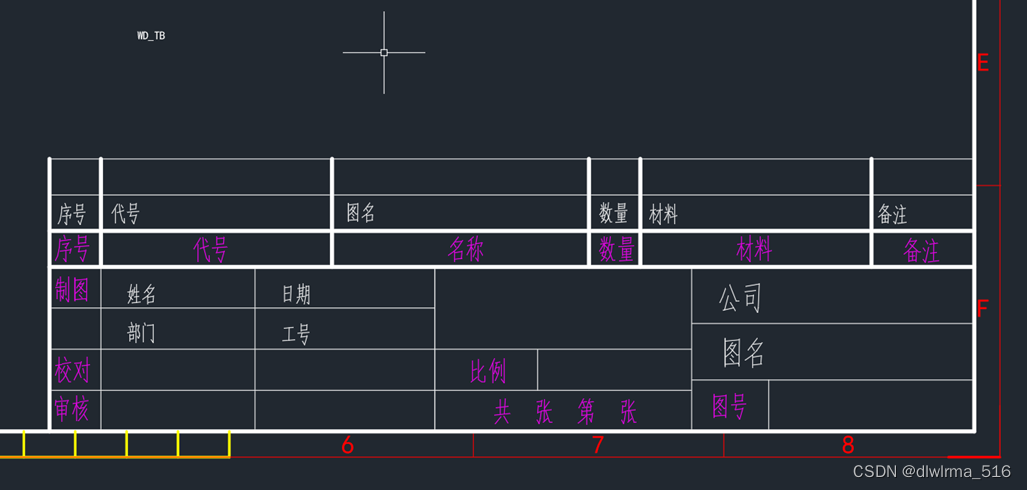

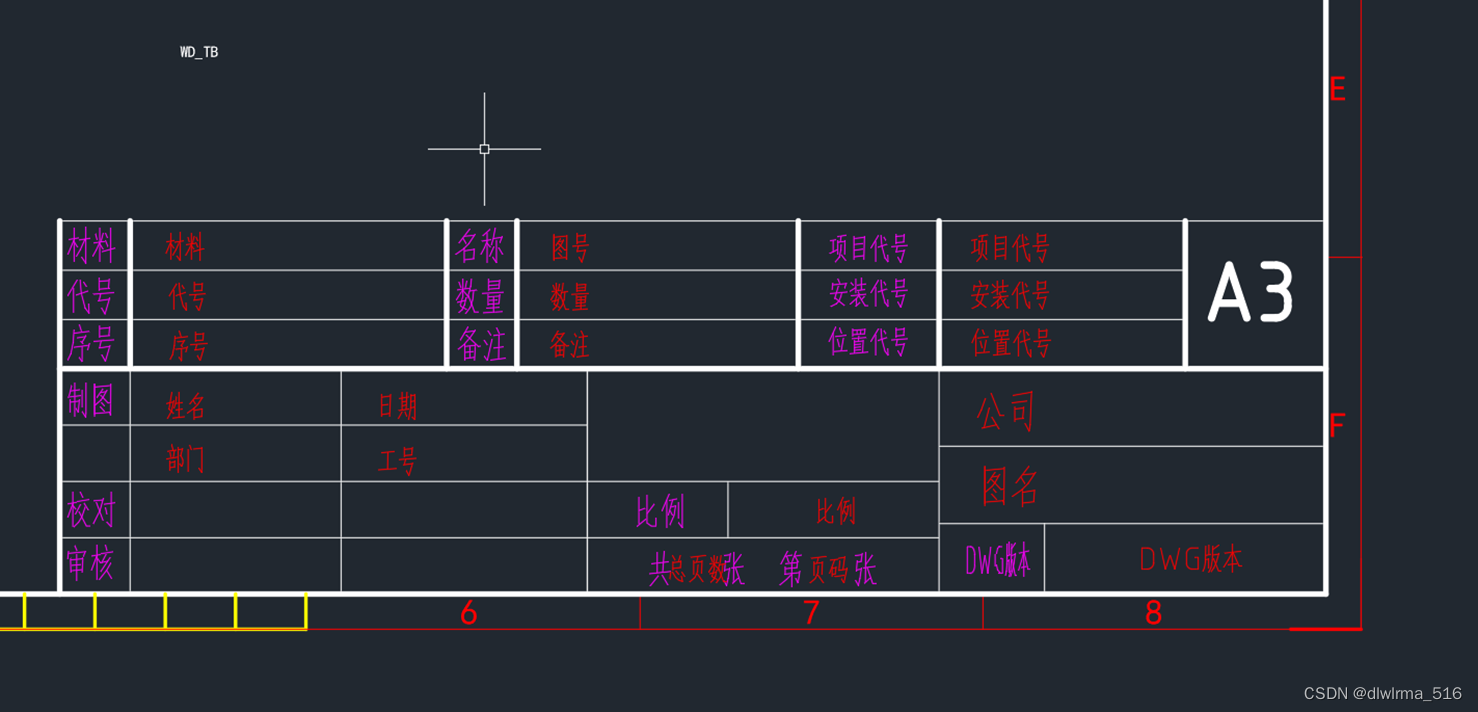

调整了一下内容，请根据自身需求修改自定义的内容

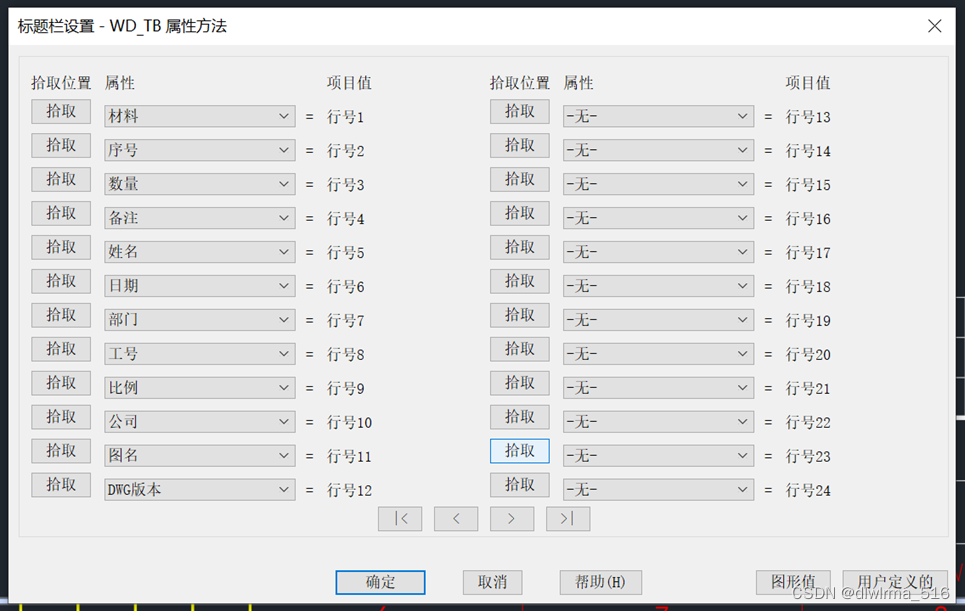

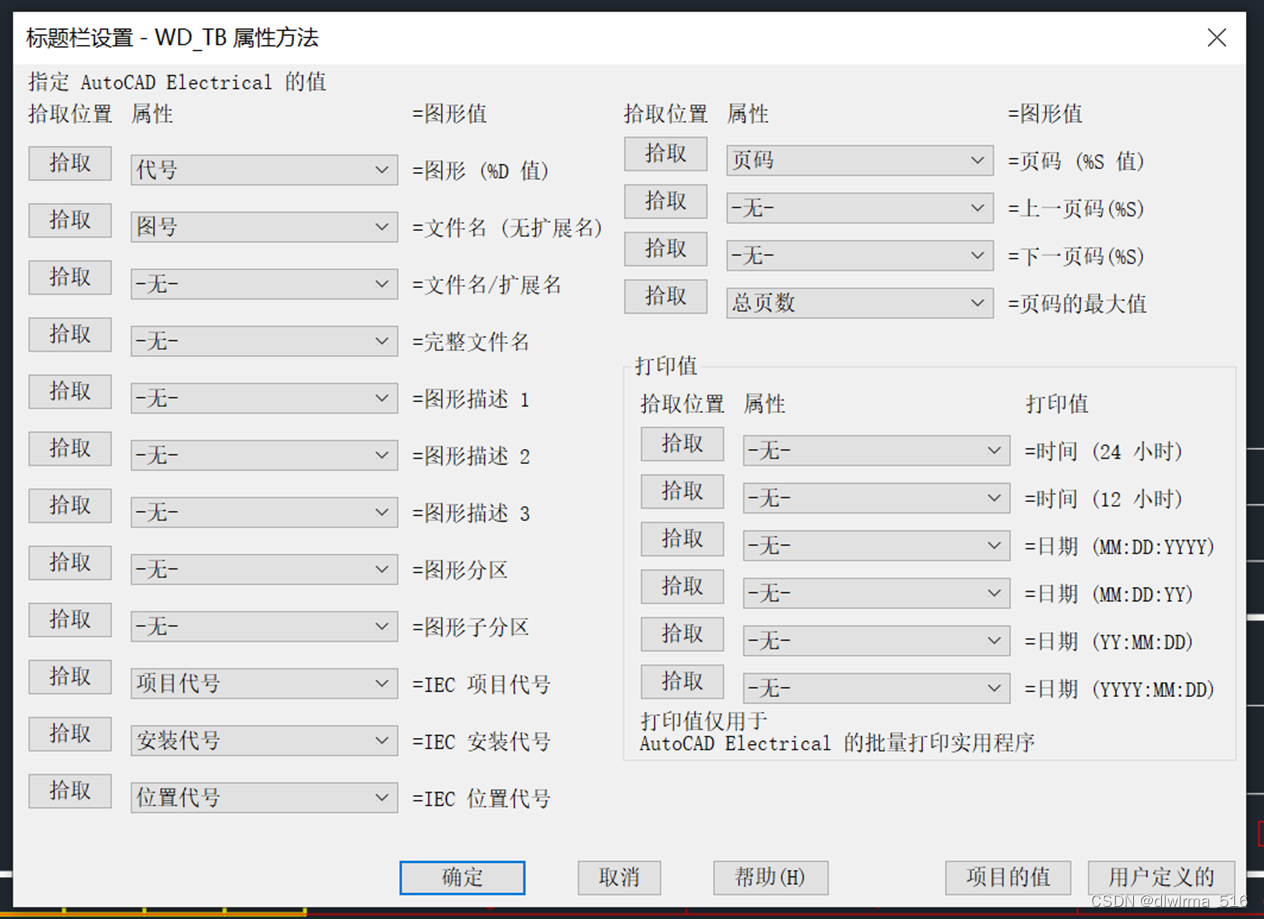

③定义WD_TB，并链接标题栏中各属性
点击拾取，一个个对应刚刚的属性；或者直接通过下拉框进行选择
图形值，定义默认变量
注意一点：项目的值和图形值是互补的，不要下拉框选择重复的内容了（上面两张图的下拉框不要重复选择）
项目的值是后面自己手动填的内容，而图形值是系统自动给填上去的
点击确定，双击画布上的“WD_TB”，可以看到数据已经放进来了
复制一下默认值，后面的步骤需要参考

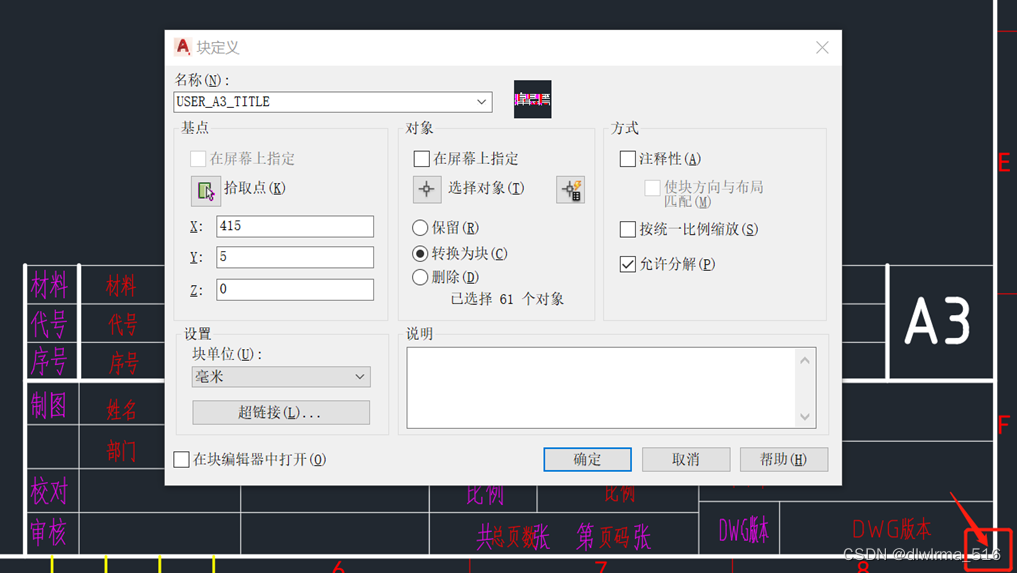

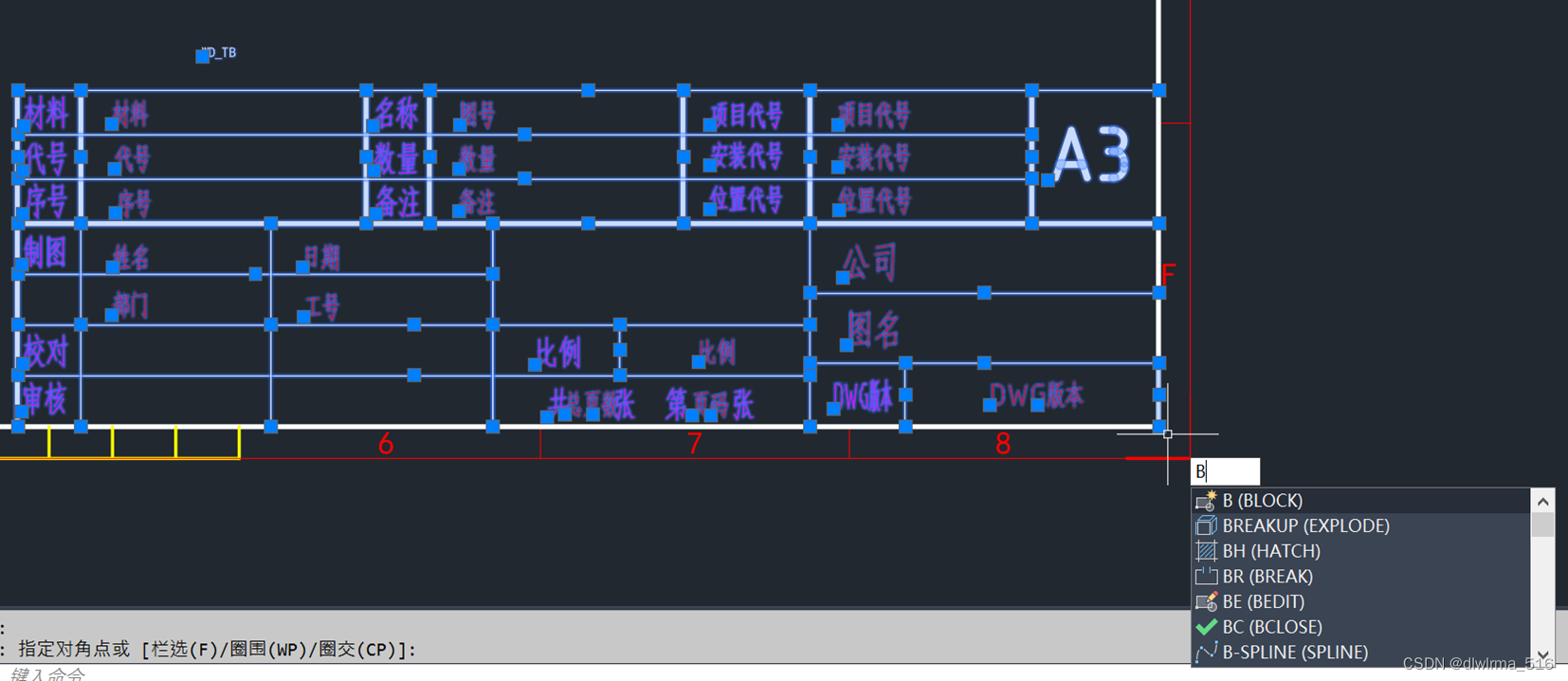

定义块，选中整个标题框，快捷键B，回车
然后点一下“拾取”点，然后点击确定

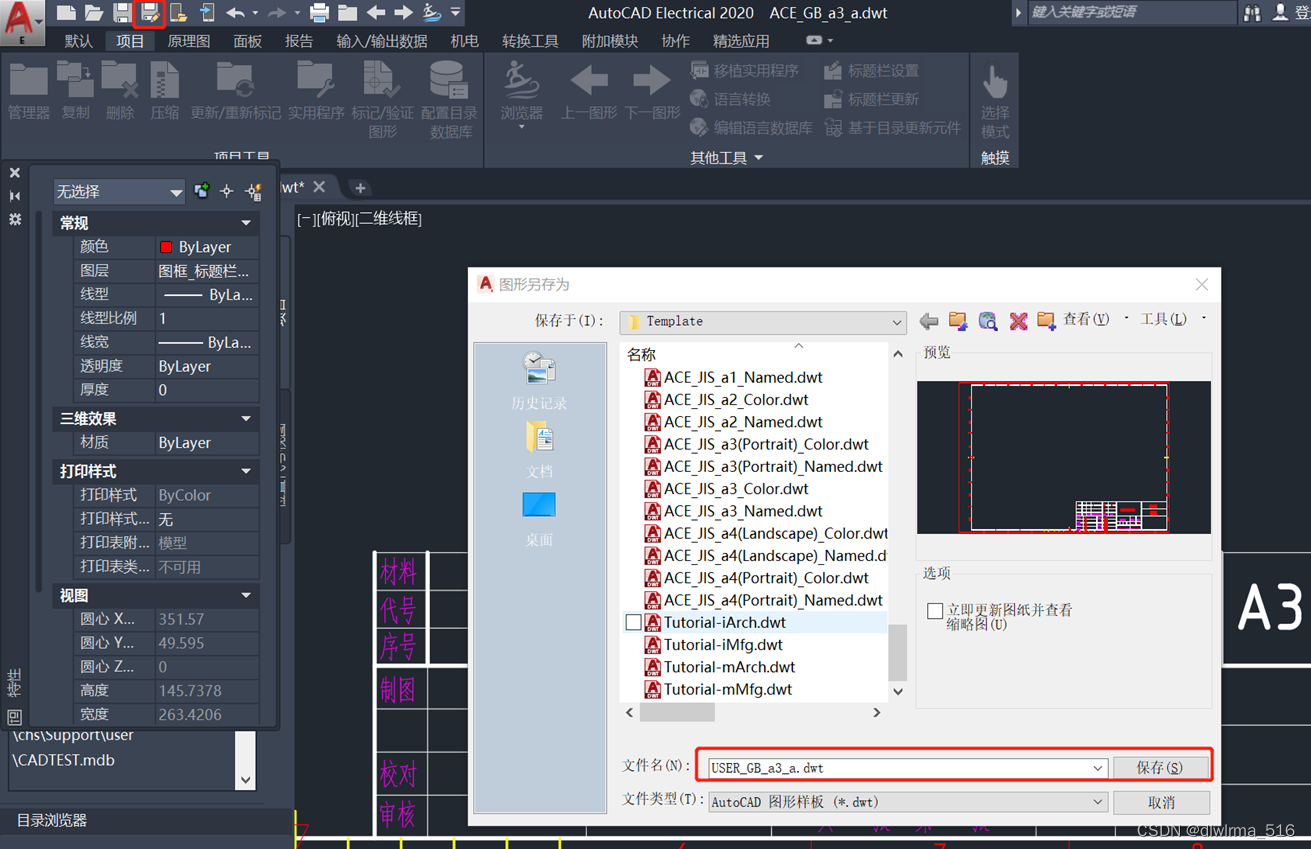

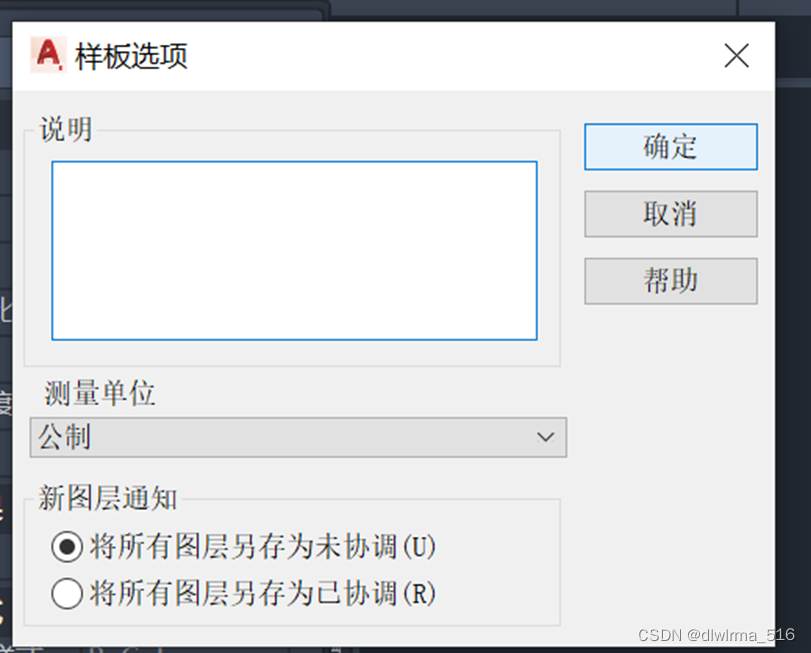

另存为文件 模板，点击确定

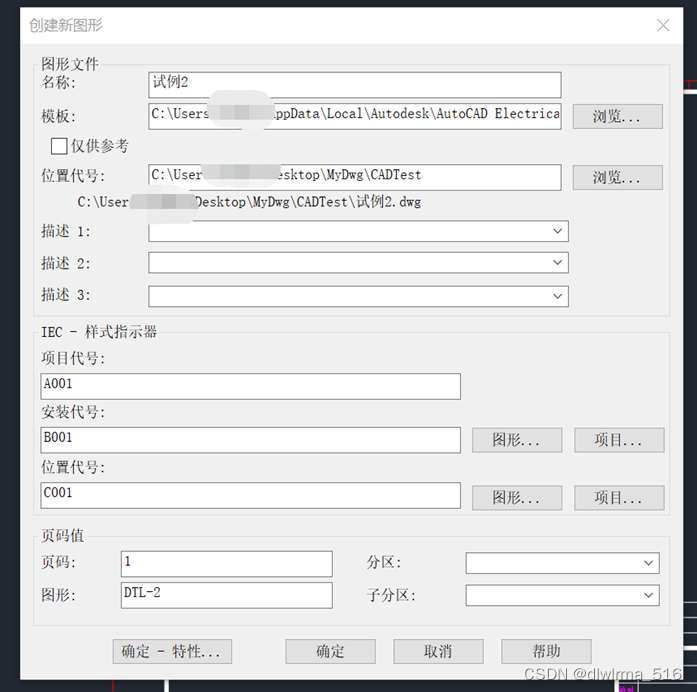

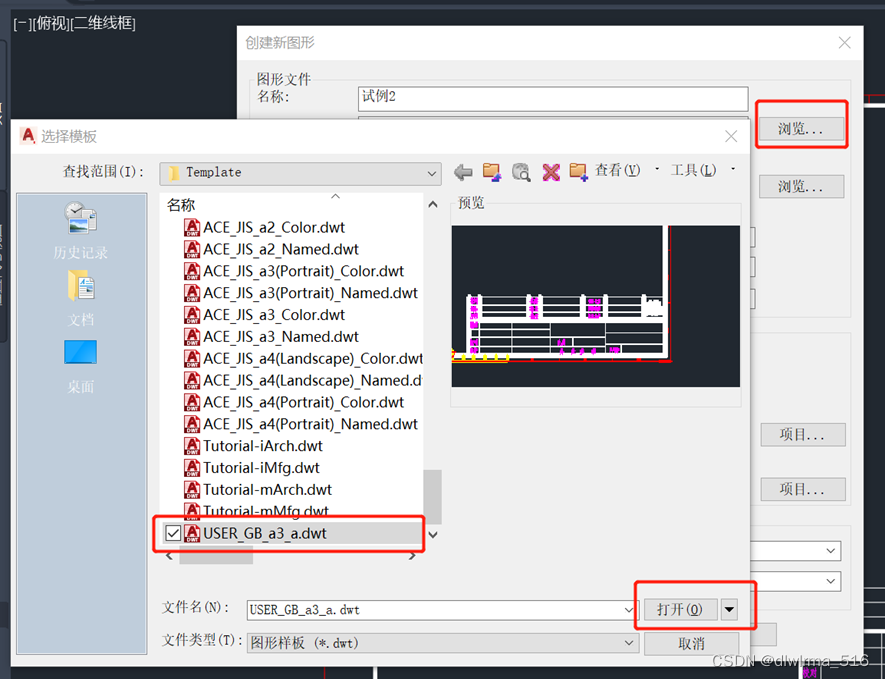

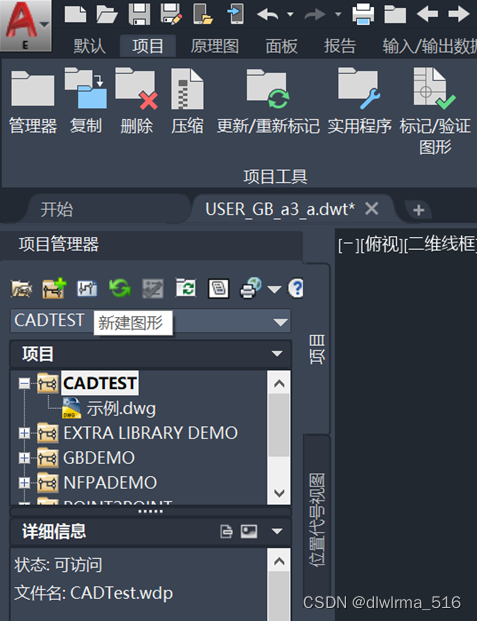

新建图形，测试新模板

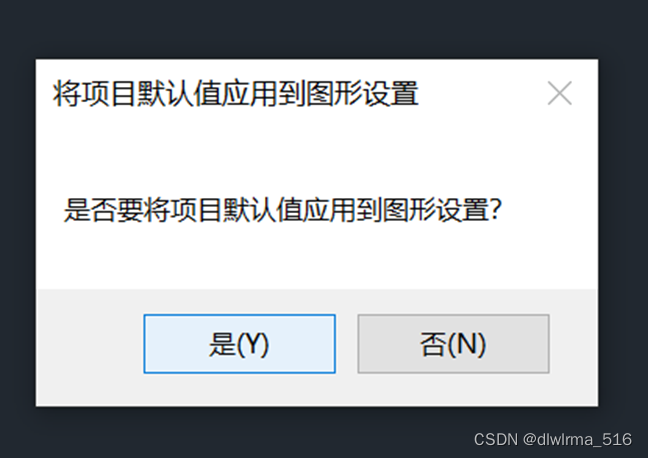

点击“是”
显示属性值

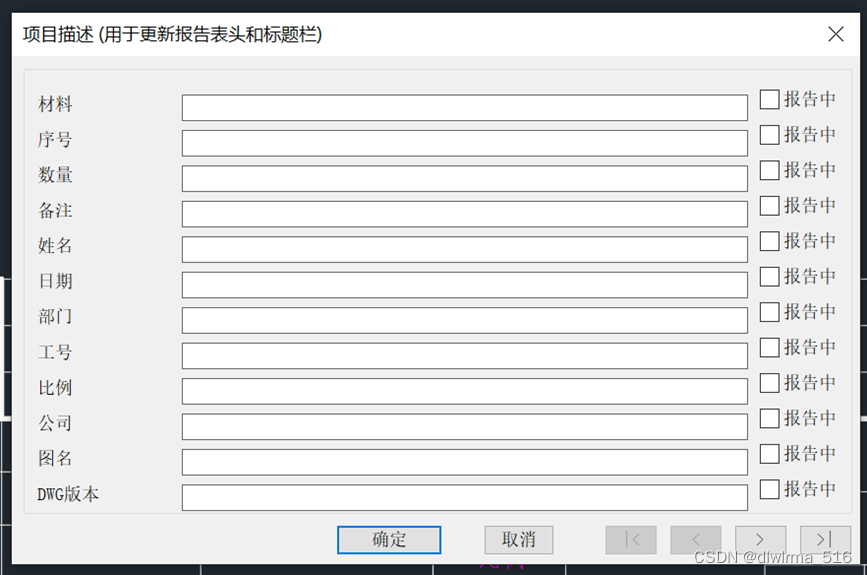

第二步：项目描述更名

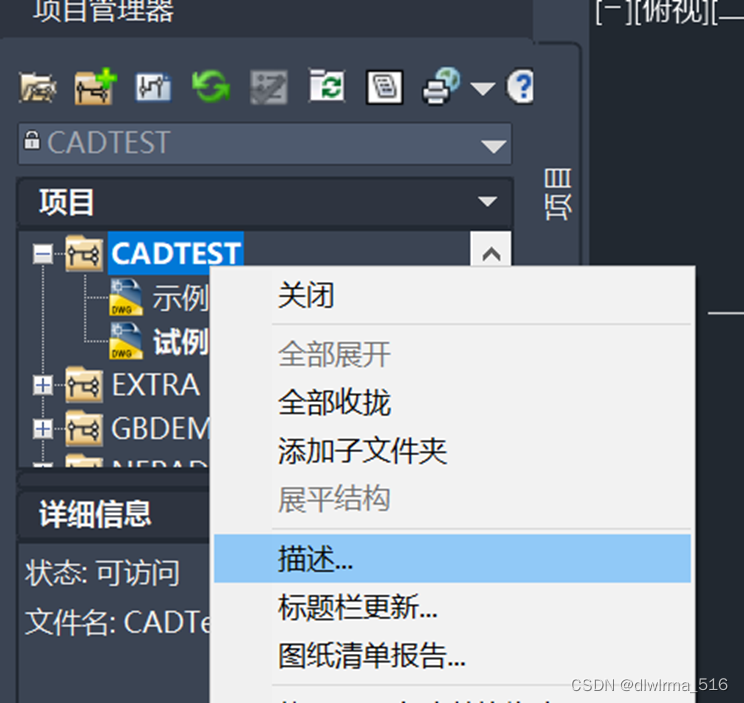

编辑“项目名称_wdtitle.WDI”

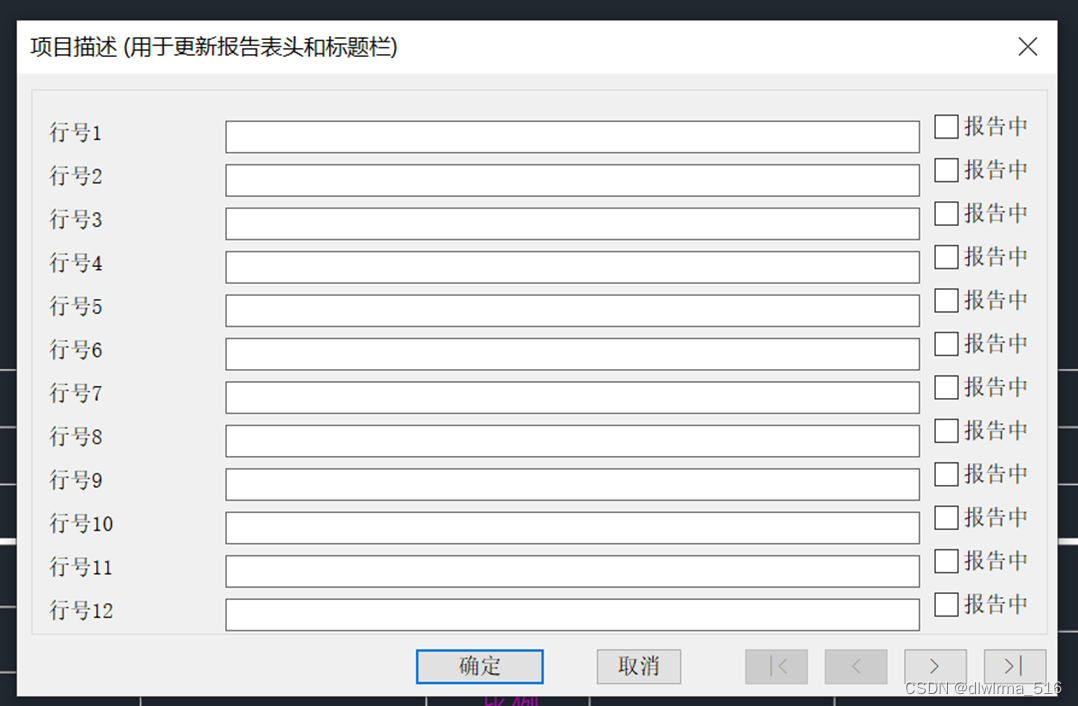

原来情况如下

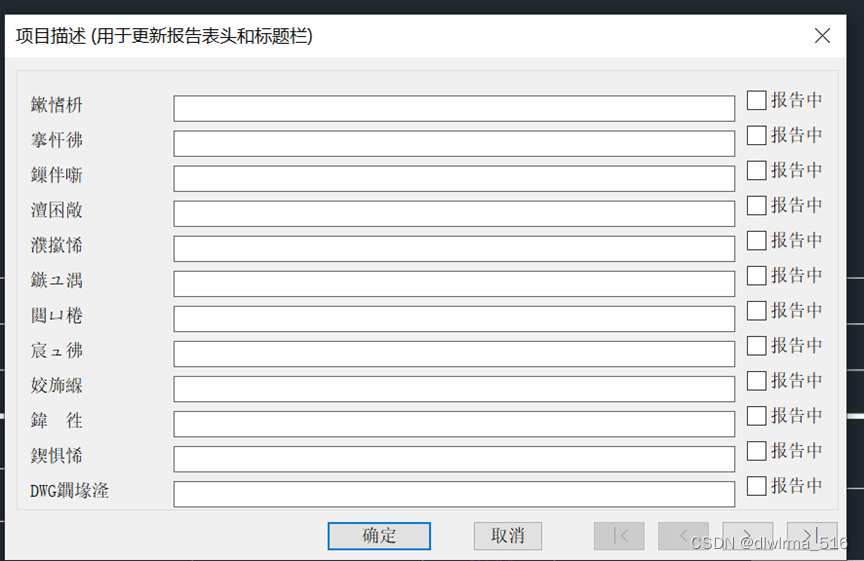

解决项目描述乱码问题

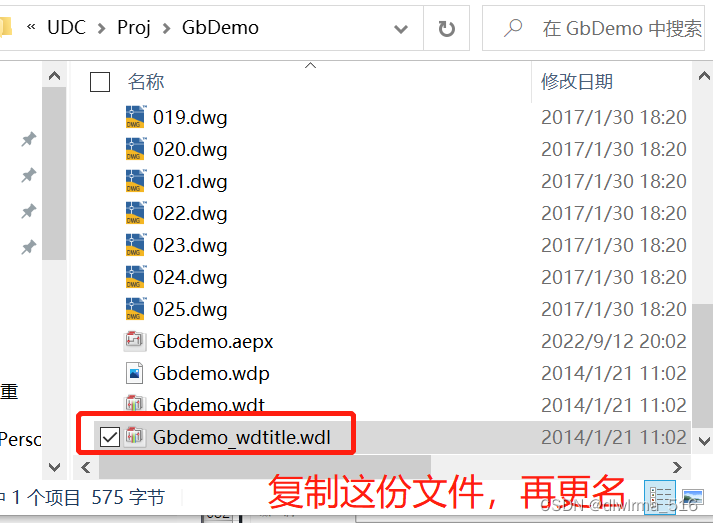

找到安装软件的安装路径，复制一份，然后修改名字为CADTest_wdtitle.wdl
D:\software\Autodesk\AutoCAD_Electrical_2020_Simplified_Chinese_Win_64bit_dlm\x64\en-US\Acade\AcadePS\PF\Root\Acade\UDC\Proj\GbDemo
复制到路径为项目本地路径

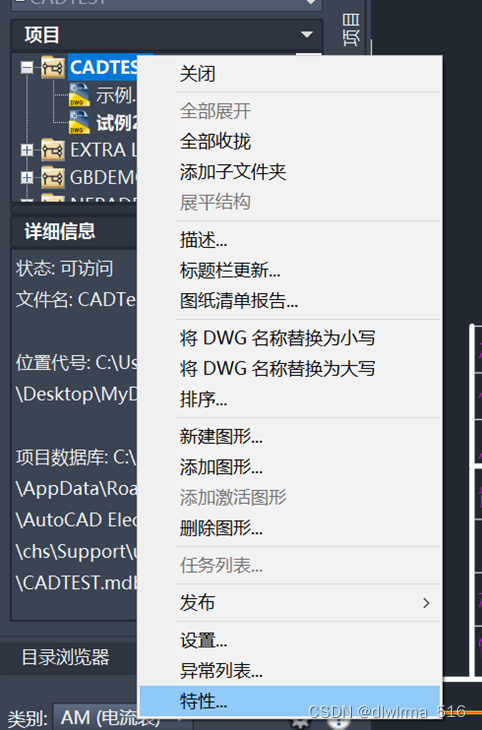

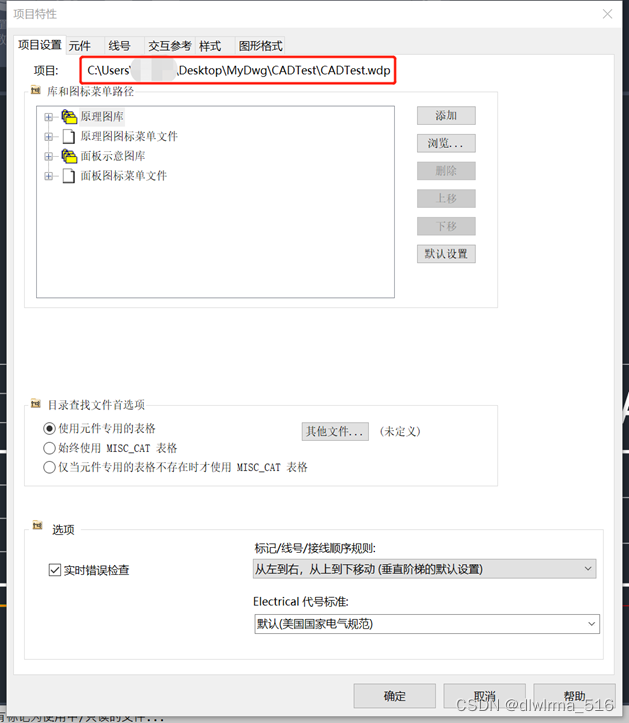

如何找到项目本地路径：
进入项目特性文件夹
如果用TXT文件去修改后缀，可能会出现项目描述乱码的情况，即使内容一样
参考下我的项目使用的wdl文件内容：
内容参考前面提到的自定义模板时复制WD_TB的默认值
FILENAME=图号
DWGDESC=代号
SHEETMAX=总页数
SHEET=页码
IEC_P=项目代号
IEC_I=安装代号
IEC_L=位置代号
LINE1=材料
LINE2=序号
LINE3=数量
LINE4=备注
LINE5=姓名
LINE6=日期
LINE7=部门
LINE8=工号
LINE9=比例
LINE10=公司
LINE11=图名
LINE12=DWG版本

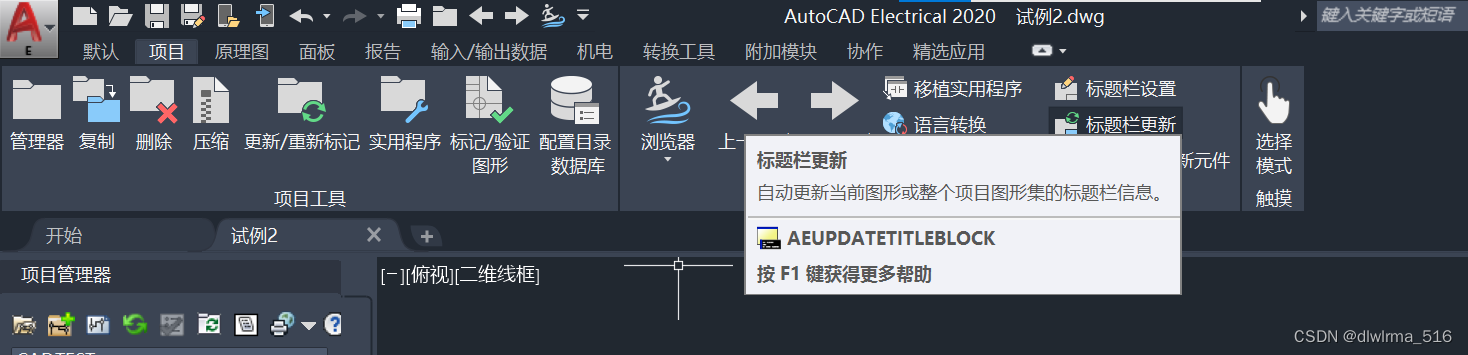

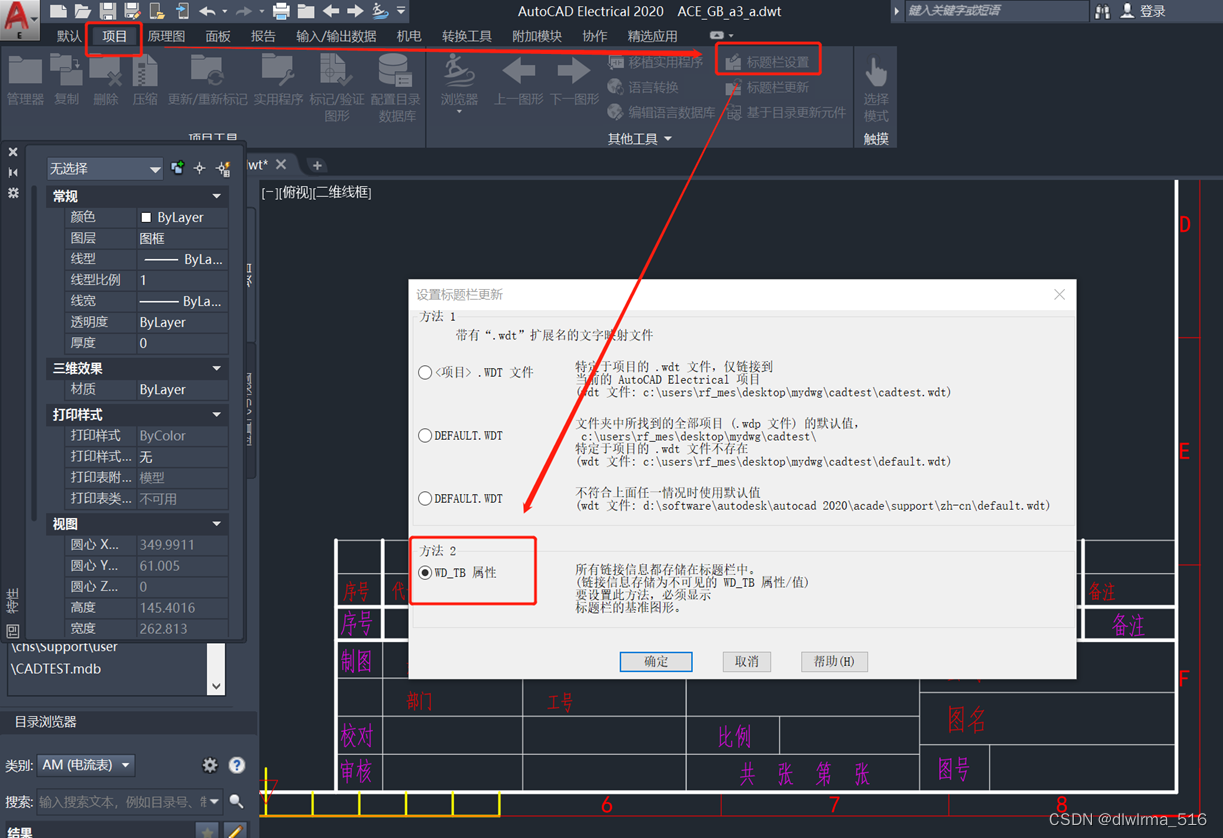

第三步：更新标题栏
