用ARM进行汇编语言编程（6）硬件交互和为 ARM 设置 Qemu

发布于：2022-12-30 ⋅ 阅读:(447) ⋅ 点赞:(0)

ARM 编程模拟器

ARM 编程模拟器网站地址：

https://cpulator.01xz.net/?sys=arm-de1soc

硬件交互

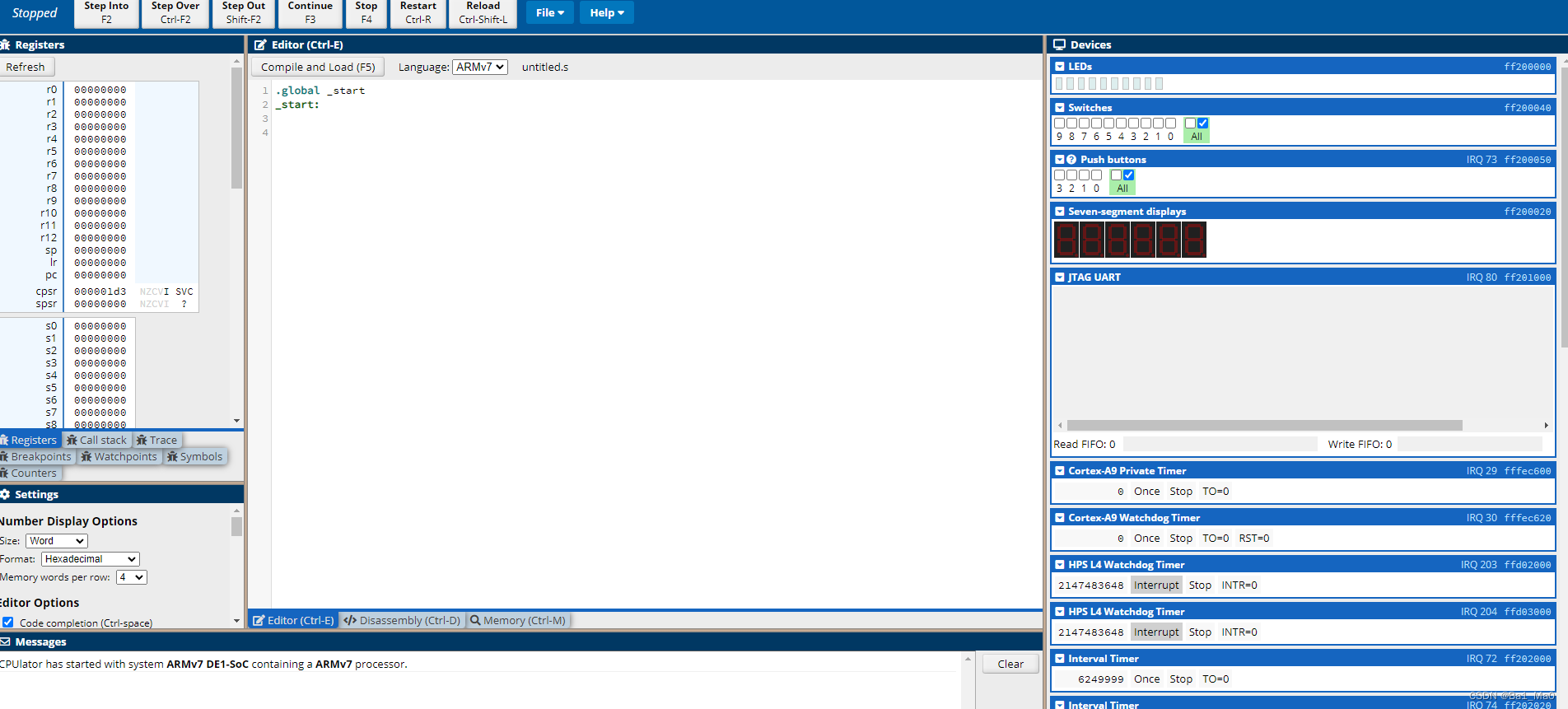

在这个模拟器的右边有各种不同的硬件设备，这里演示两个硬件设备

在这里插入图片描述

switches是输入硬件，LED是输出硬件，我们可以写一个小程序让他执行

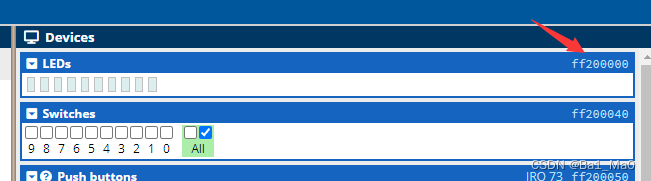

首先我们需要声明一个变量来存储switches的位置以及LED的位置，上面标注了硬件的位置

在这里插入图片描述

首先我们先调用switches

.equ switch, 0xff200040
.global _start
_start:
	ldr r0,=switch

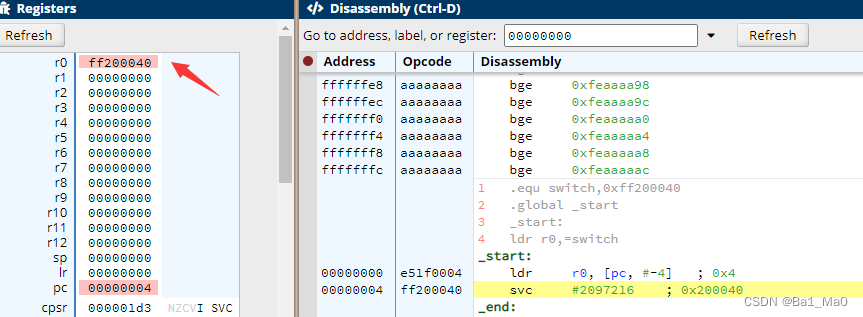

但我们这样直接存储位置的话，只是一个普通的变量，并没有什么用

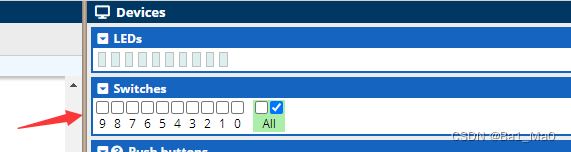

如果我们想用这个寄存器，我们可以打开switches上的开关，这里的意思是2的一次方，二次方……

在这里插入图片描述

如果我们选择了1这个开关，计算的时候就会有变化

.equ switch, 0xfff200040
.global _start
_start:
	ldr r0,=switch
	ldr r1,[r0]

在这里插入图片描述

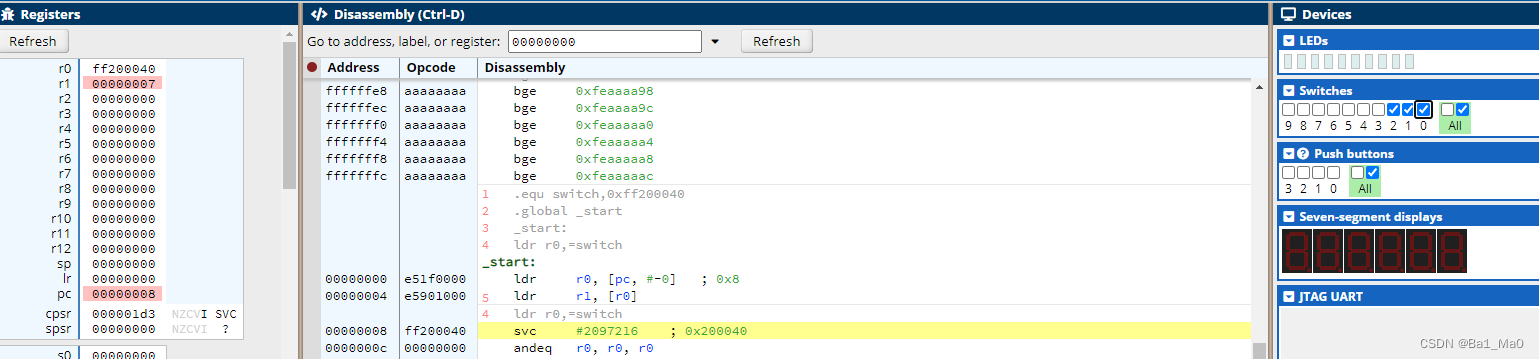

可以看到，r1寄存器里的值是2，因为2的一次方是2，我们选择其他选项试试

在这里插入图片描述

可以看到r1寄存器里的值为7，因为2的零次方+2的一次方+2的二次方

这是从硬件获取输入的一个简单的演示
硬件第一排的LED最右边的代表二进制的第一个数值，然后是第二个数值，……以此类推

.equ switch,0xff200040
.equ led,0xff200000
.global _start
_start:
	ldr r0,=switch
	ldr r1,[r0]

	ldr r0,=led   //覆盖r0之前的地址，变成led的地址
	str r1,[r0]  //str：字数据存储指令，因为LED是输出硬件，我们需要把值存入后才能输出

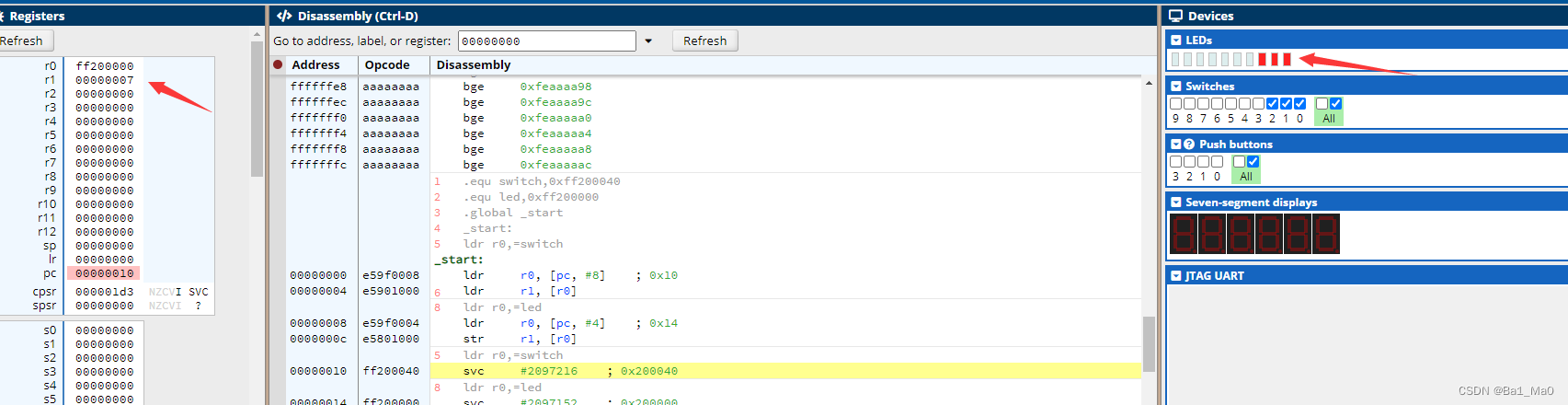

执行程序，可以看到LED的灯亮起，红的是1，不亮的则为0，因为r1寄存器里的值十进制为7，二进制就为0111

在这里插入图片描述

为 ARM 设置 Qemu

现在我们要在linux搭建运行arm的环境

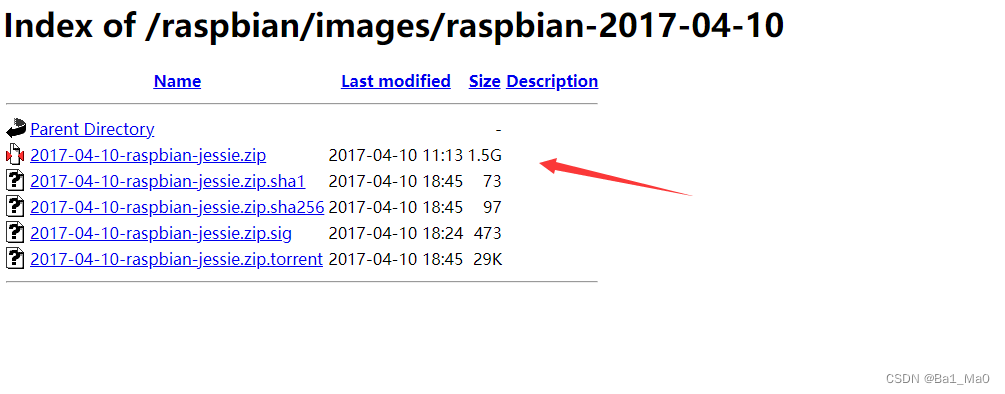

首先下载这个文件，这可以模拟操作系统环境，还有其他版本的环境，目前这个版本和qemu工具运行是最稳定的：

https://downloads.raspberrypi.org/raspbian/images/raspbian-2017-04-10/

在这里插入图片描述

然后需要一个内核：

https://github.com/dhruvvyas90/qemu-rpi-kernel/blob/master/kernel-qemu-4.4.34-jessie

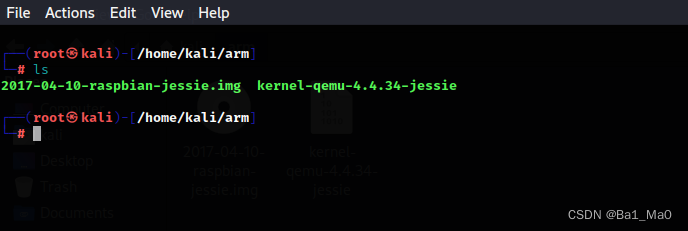

下载好后放到同一个文件夹下

在这里插入图片描述

然后安装qemu

apt-get install qemu-system

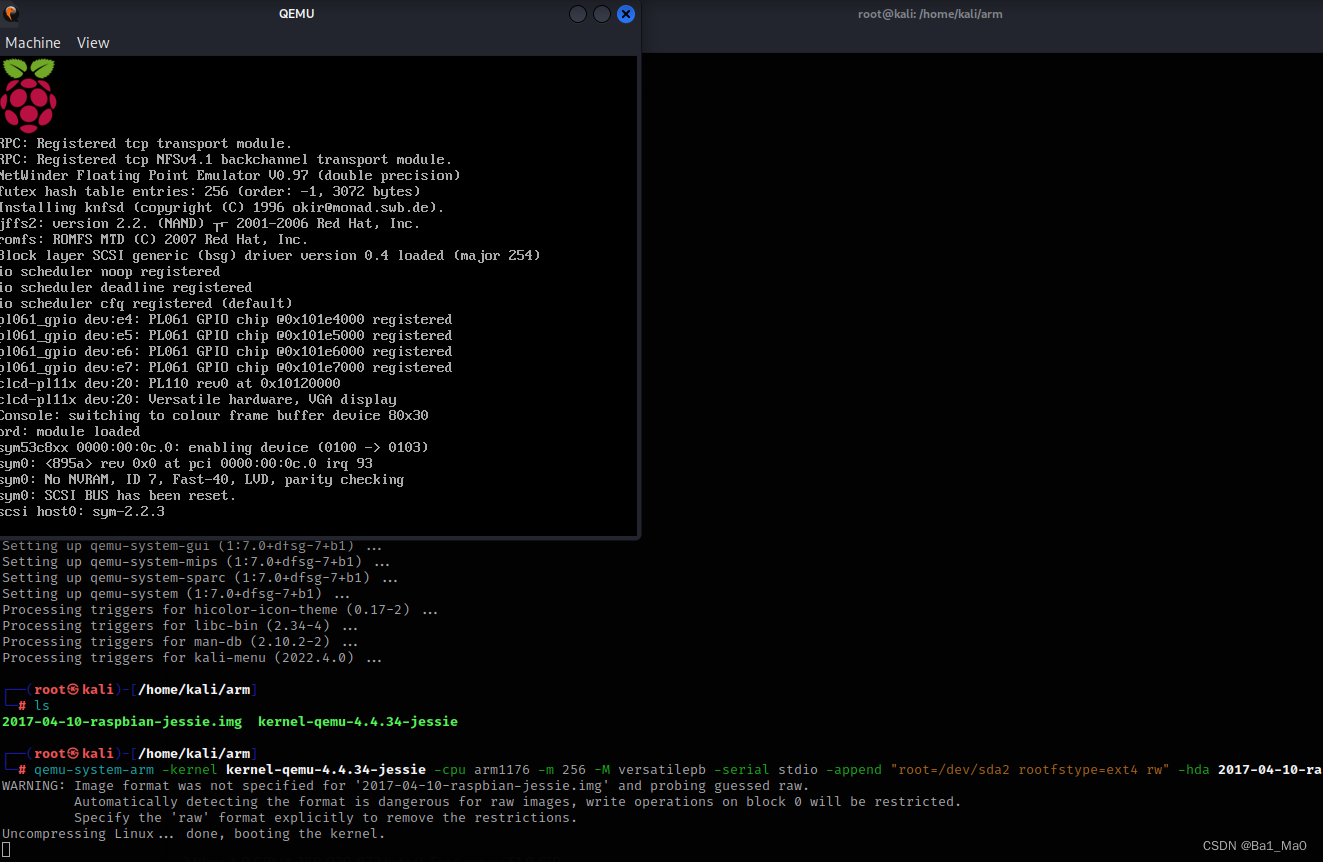

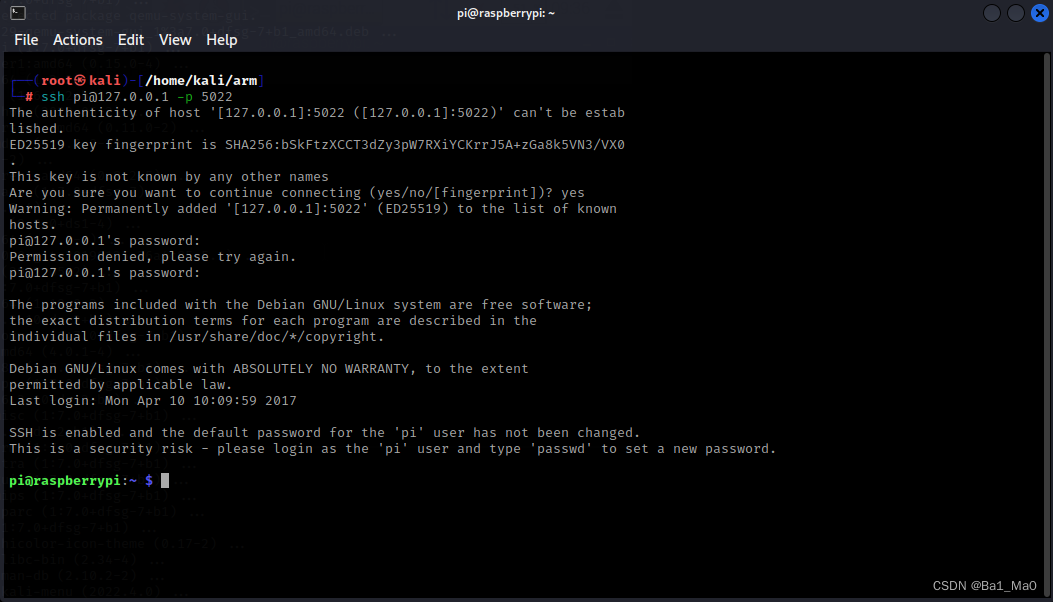

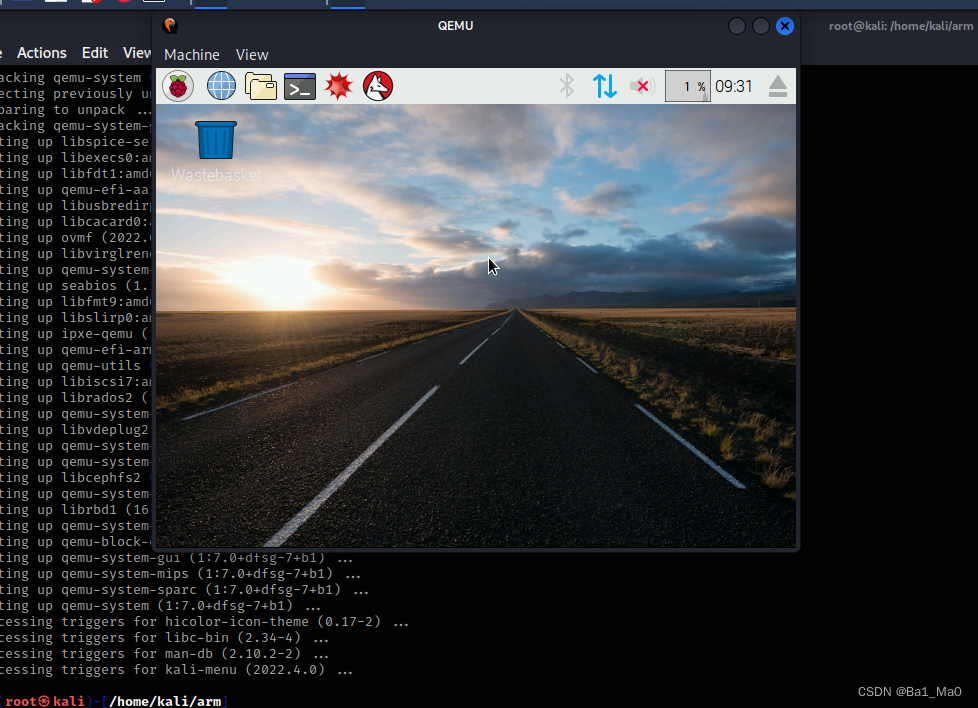

安装完成后执行这一条命令来创建环境

qemu-system-arm -kernel kernel-qemu-4.4.34-jessie -cpu arm1176 -m 256 -M versatilepb -serial stdio -append "root=/dev/sda2 rootfstype=ext4 rw" -hda 2017-04-10-raspbian-jessie.img -nic user,hostfwd=tcp::5022-:22 -no-reboot

在这里插入图片描述
