Throwing Star LAN Tap与专业流量复制器对比

1. 产品简介

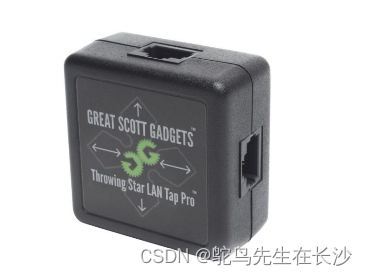

Throwing Star LAN Tap是一款便携的无源百兆流量复制抓包器，功能非常简单，串接在百兆电缆链路上，通过另外的两个端口把原来链路上行和下行的流量分别复制输出。由于便携和价格便宜，Throwing Star LAN Tap 得到了网络安全人员进行网络监控的广泛使用。

1. 工作原理

它的工作原理如下：由于百兆电缆链路中只用了两对收发线传送数据，因此分别复制出两个方向的电信号即可导出流量进行分析，此种物理链路的监听，用户无感知。

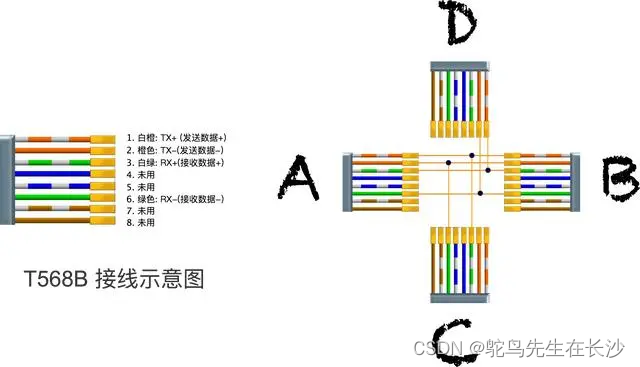

左边是T568B的说明图，可以看作是水晶头接触点朝上的平面图。右边就是我们的重点搭线图：

A、B：A端和B端直接连接被搭线的两个网线接口。

C：C端这里可以看到是搭A、B通讯线上面的 1、2 根线 （3、6 –> 1、2）也就是C端的数据接收接口搭线到A、B通讯线上面的发送数据接口。

D：D端这里接道的根C端相反搭A、B通讯的 3、6 （1、2 –> 3、6）也就是D端的数据发送端搭线到A、B通讯线上面的数据接收端

1. 千兆链路

       当信号在千兆电缆链路中传输时，电缆内的4对收发线对网络两端同时传输数据；网络两端的设备因为知道自己发送的信号，因此将收到的复合信号经过调整，可以将对端发过来的信号区分出来。但由于复制电信号的方式，将同时接收所有双向传输和接受的两种信号，无法得知复合信号中两端设备发送的信号是什么，因此不能将两端信号分离出来，无法对千兆网络采用被动式监听。

Throwing Star LAN Tap主要用在监控百兆网络，当监听链路是千兆以太网时，硬件巧妙地设计了两个电容可以使千兆网络降速协商成百兆网络，从而达到监测的目的。

采用了被动采集方式，该设备会在一定程度上降低信号质量。除了上面针对千兆网络所述的情况外，这很少会导致目标网络出现问题。需要注意的是在使用很长电缆的情况下，信号衰减可能会降低网络性能影响可用性。

1. 专业流量复制器

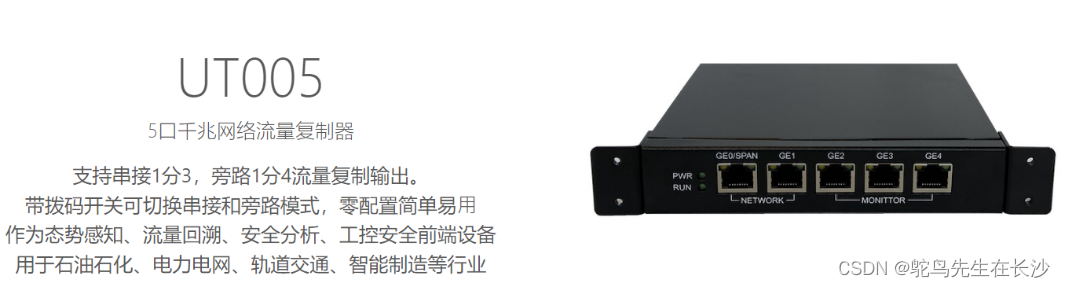

针对以上问题，通常商用场景会使用专业的流量复制器来解决。采用有源主动监测的方式，可以自适应百兆、千兆链路，也解决了信号质量衰减问题。具体介绍可参见：TAP流量复制器在网络流量采集中的应用_鸵鸟先生在长沙的博客-CSDN博客_流量复制器
