阻塞非阻塞和延时的奇妙组合

• assign #2 y = ~a;
  描述：非门的延时为2ns，输入端信号变化到输出端体现出来需要2ns时间。即a发生变化后，经过2ns时间，y才发生变化。
  注意：任意小于2ns的信号变化脉冲都被过滤掉。
• assign #(2,3) y = ~a;
  描述：非门的上升沿延时（输出变为1）为2ns，下降沿延时（输出变为0）为3ns；关闭延时（输出变成z，高阻态）和输出变为x的延时为2和3中的最小值，即2ns。
• assign #(2,3,4) y = ~a;
  描述：非门的上升沿延时（输出变为1）为2ns，下降沿延时（输出变为0）为3ns；关闭延时为4ns；输出为x的延时为2，3和4中的最小值，即2ns。
• #5 y = a ^ b;
  描述：当某时刻T时，a或b发生了变化，导致always语句开始执行，然后遇到#5，立刻将该always进程挂起。等到5ns后，再将T+5ns时刻的a^b赋值给y。T~T+5ns的时间之内，a和b上的任何变化都被忽略了。
• y = #5 a ^ b;
  描述：当某个时刻T时，a或b发生了变化，导致always 语句开始执行，先将T时刻变化后的a和b异或，然后该always进程挂起。等5ns以后，再将T时刻的a^b的结果赋值给y。在T到T+5ns的时间之内，a和b上的任何变化都被忽略了。
• #5 y <= a ^ b;
  描述：当某个时刻T，a发生了变化，导致always语句开始执行，然后遇到#5，立刻将该always进程挂起。等到5ns以后，always语句被重新激活，将T+5ns时刻的a^b赋值给y。在T~T+5ns时间之内，a和b上的任何变化都被忽略了。
• y <= #5 a ^ b;
  描述：当某个时刻T，a发生了变化，导致always语句开始执行y = a ^ b。首先计算a^b的值，然后将赋值给y的更新事件调度到T+5ns以后执行。在T~T+5ns上a和b的任何变化都不会忽略，总是在变化后的5ns时刻体现在y上。

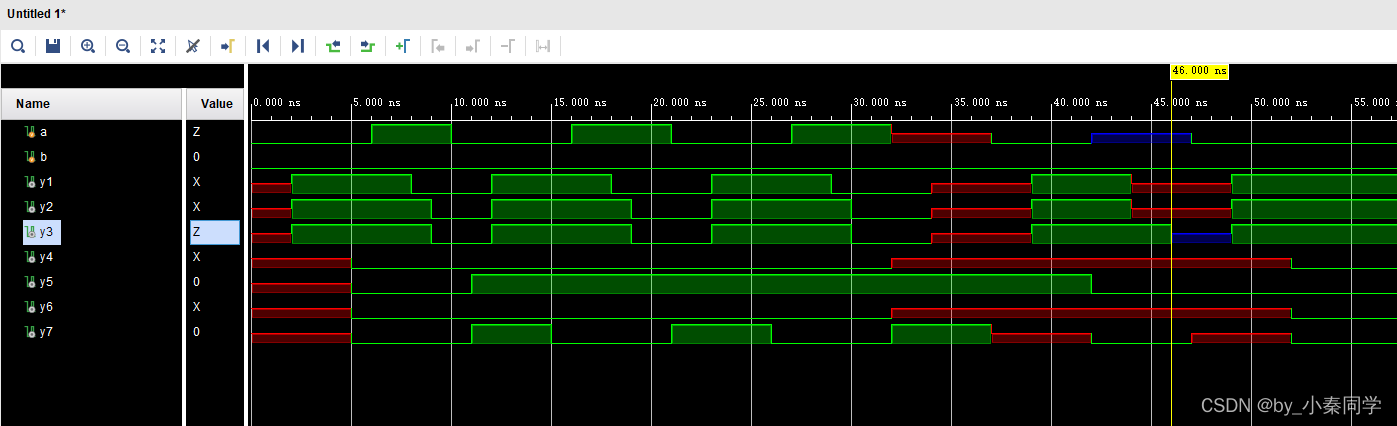

仿真截图

源代码

module test_code(
input a,b,
output  y1,y2,y3,
output reg y4,y5,y6,y7
);

assign #2 y1 = ~a;
assign #(2,3) y2 = ~a;
assign #(2,3,4) y3 = (a===1'bz)?1'bz:~a;

always @ (a or b) begin
    #5 y4 = a ^ b;
end

always @ (a or b) begin
    y5 = #5 a ^ b;
end

always @ (a or b) begin
    #5 y6 <= a ^ b;
end

always @ (a or b) begin
    y7 <= #5 a ^ b;
end

endmodule

测试代码

`timescale 1ns / 1ps
module test_code_tb;

  // Parameters

  // Ports
  reg a = 0;
  reg b = 0;
  wire y1;
  wire y2;
  wire y3;
  wire y4;
  wire y5;
  wire y6;
  wire y7;

  test_code
  test_code_dut (
    .a (a ),
    .b (b ),
    .y1 (y1 ),
    .y2 (y2 ),
    .y3 (y3 ),
    .y4 (y4 ),
    .y5 (y5 ),
    .y6 (y6 ),
    .y7  ( y7)
  );

  initial begin
    begin
      a = 1'b0; b = 1'b0;
      #6 a = 1'b1;
      #4 a = 1'b0;
      #6 a = 1'b1;
      #5 a = 1'b0;
      #6 a = 1'b1;
      #5 a = 1'bx;
      #5 a = 1'b0;
      #5 a = 1'bz;
      #5 a = 1'b0;
    end
  end

endmodule
