智能车-百度智慧交通组-EdgeBoard基础操作合集

发布于：2023-01-04 ⋅ 阅读:(659) ⋅ 点赞:(0)

内容：

板卡烧录
连接
数据传输

常用软件：

镜像烧录工具：Win32DiskImager / balenaEtcher 等

连接板卡工具：Xshell / MobaXterm 等，Mac推荐Termius

文件传输工具： WinSCP / FinalShell 等

代码调试：PyCharm专业版 / VS Code

能力要求：

基础linux指令

vim

1、镜像下载

到EdgeBoard官网下载镜像

EdgeBoard嵌入式AI解决方案 - 网口连接设备通讯 | 百度AI开放平台 (baidu.com)

在这里插入图片描述

2、烧录

Win32DiskImager

这里以Win32DiskImager这个软件为例，比较简易

将sd卡放入读卡器插入电脑
选择【镜像文件路径】、设备，然后点击【写入】，及可开始烧录

在这里插入图片描述

在这里插入图片描述

3、连接板卡

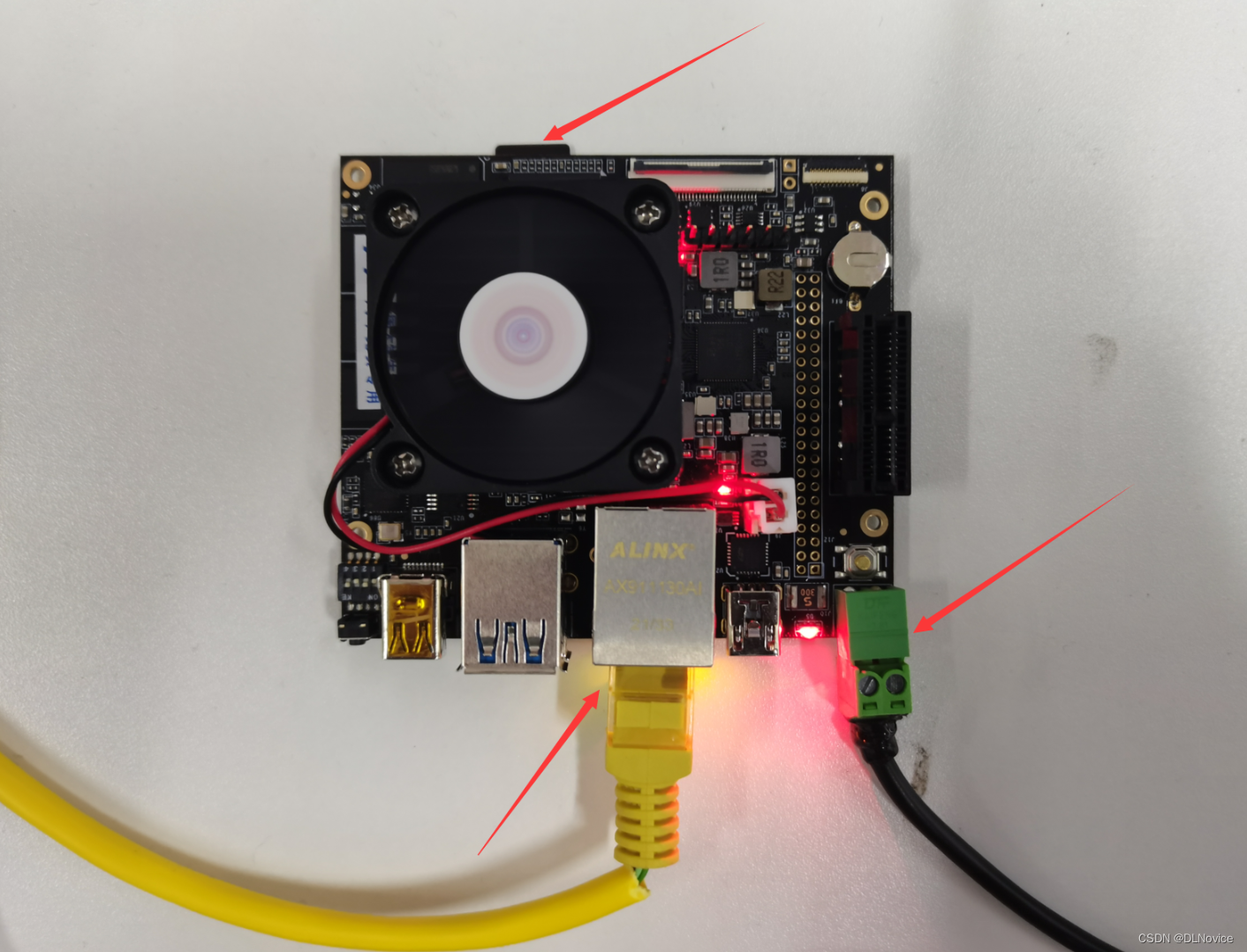

3.1、准备工作

插入SD卡

插入电源线：可以看到风扇转动

插入网线：另一端插入自己电脑，可以看到EdgeBoard网线插口出发出绿光

在这里插入图片描述

EdgeBoard出厂默认参数为静态IP=192.168.1.254

确定自己电脑以太网IPv4中IP地址前三位为“192.168.1”，且最后一位非254，方可连接

在这里插入图片描述

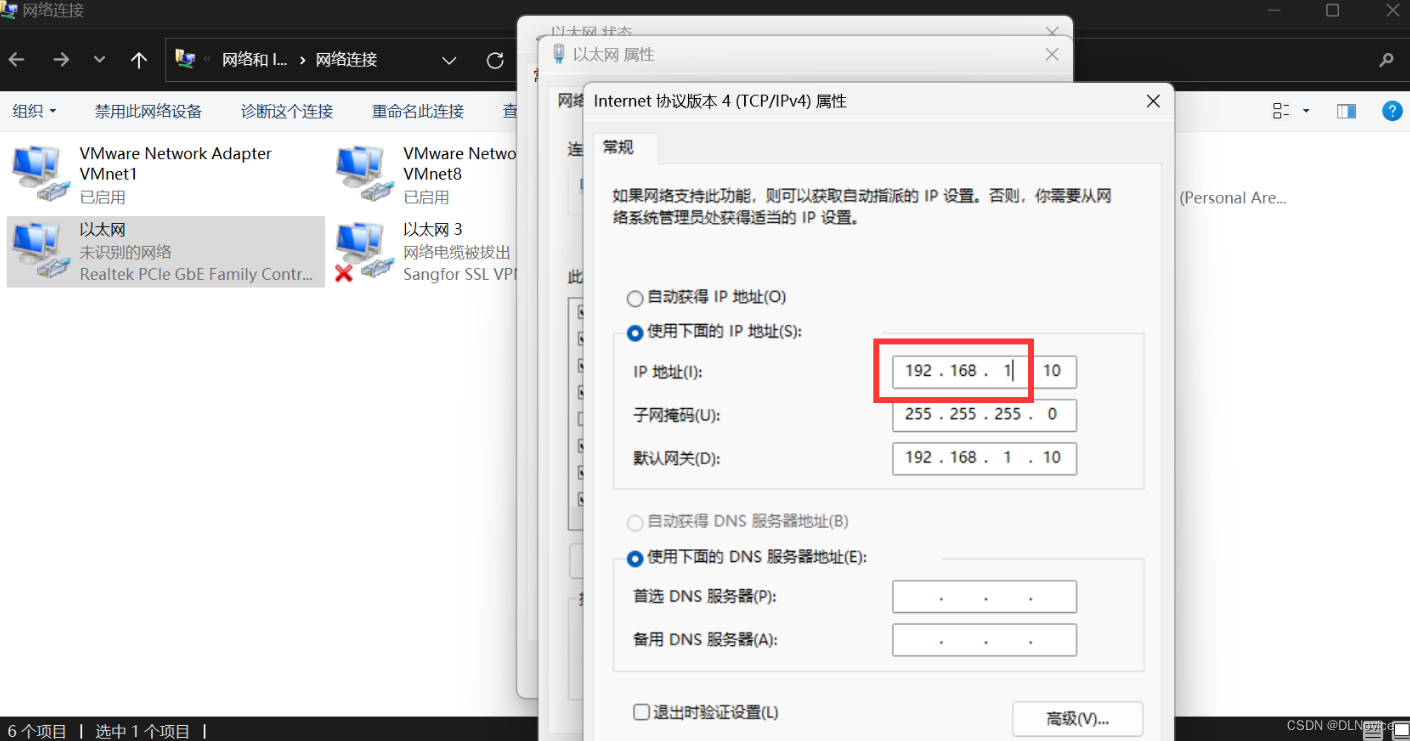

我们需要设置电脑和EdgeBoard在同一个网段(以太网)，即192.168.1.***

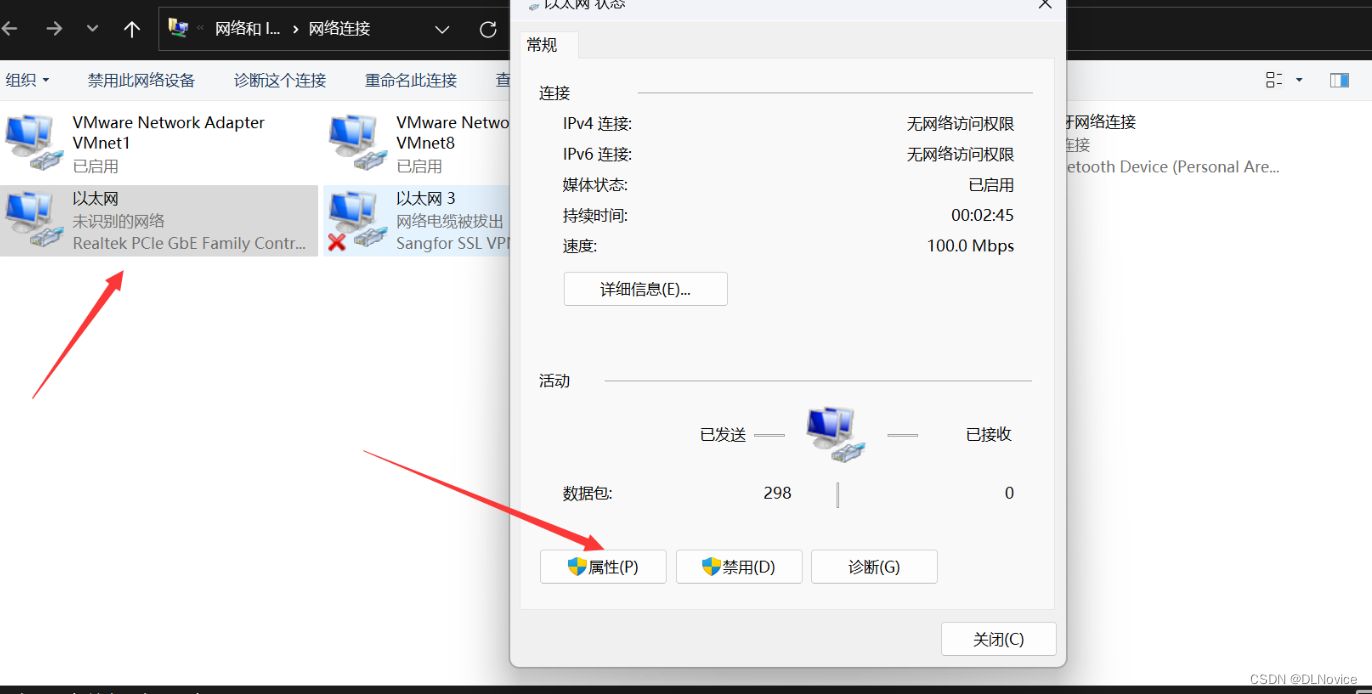

参考一下图片进行修改
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-TCS5Komq-1661588078543)(C:\Users\pc\AppData\Roaming\Typora\typora-user-images\image-20220403191716112.png)]$

在这里插入图片描述

在这里插入图片描述

3.4、连接

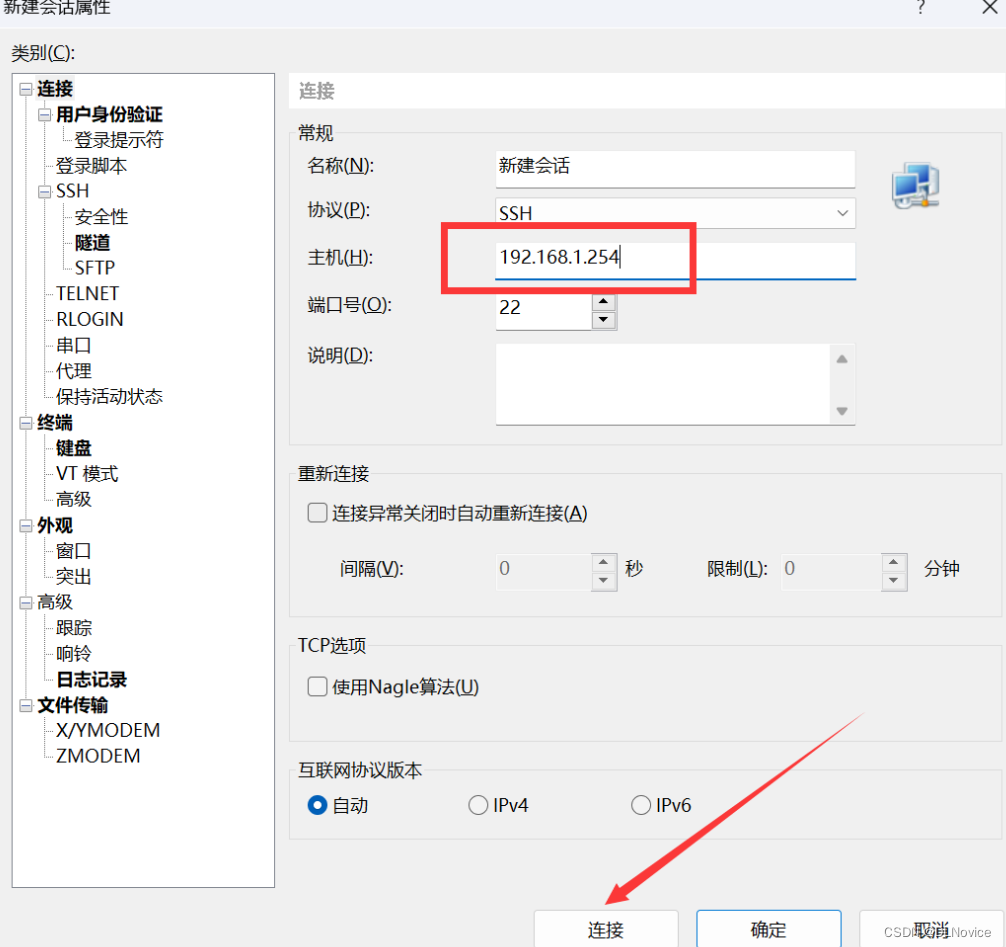

打开Xshell，新建会话，参照下图输入板卡IP基于SSH协议，即可连接

用户名：root
密码：root

在这里插入图片描述

在这里插入图片描述

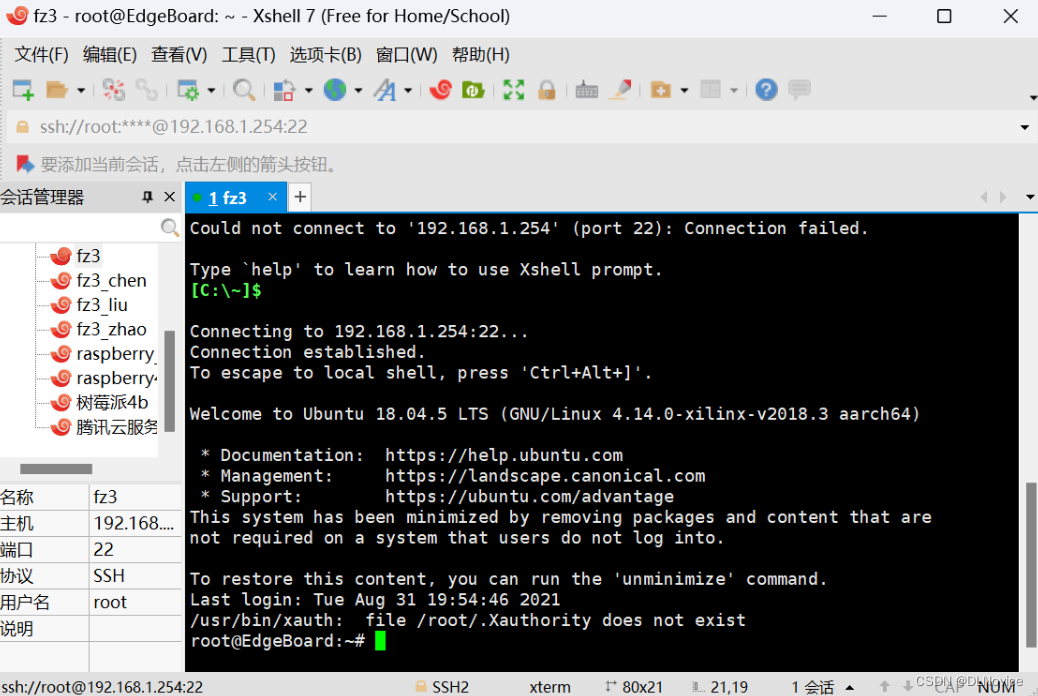

然后就可以随便操作了

在这里插入图片描述

4、文件传输

WinSCP

打开WinSCP

跟Xshell一样，新建个站点，写一下主机名、账户密码就ok了

在这里插入图片描述

连接成功后就可以往板卡传输文件了

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-j3UcJTpE-1661588078547)(C:\Users\pc\AppData\Roaming\Typora\typora-user-images\image-20220403193239187.png)]$

5、PyCharm专业版远程连接

新建站点

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-72muGSbi-1661588078548)(C:\Users\pc\AppData\Roaming\Typora\typora-user-images\image-20220403193828576.png)]$

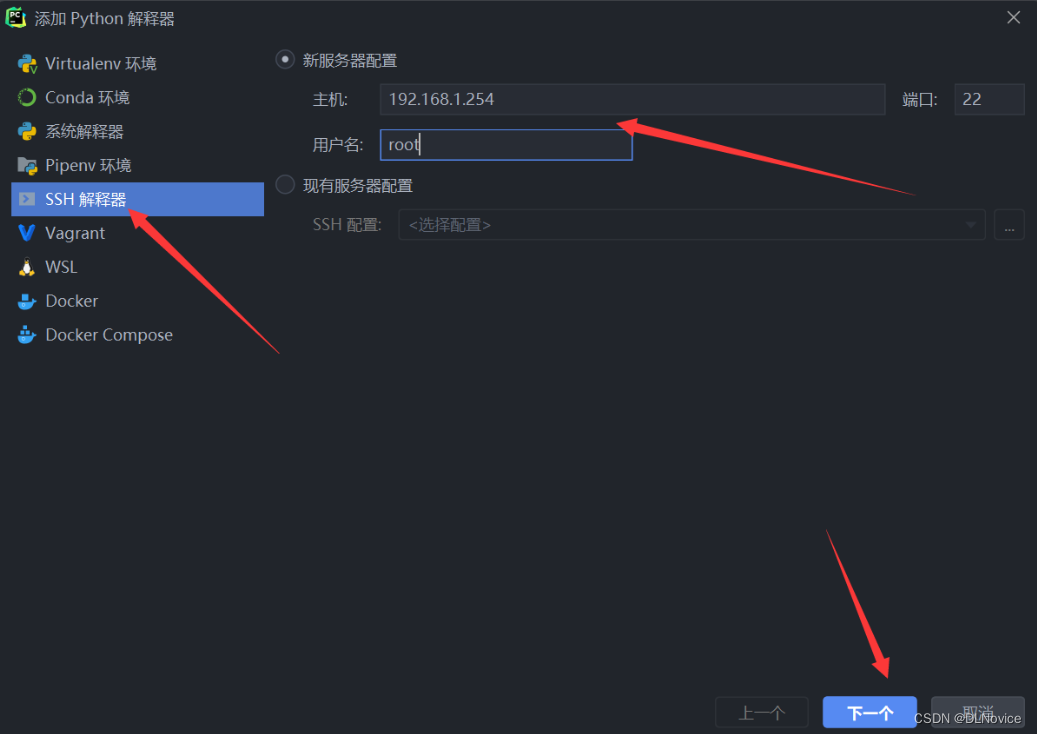

点击【SSH解释器】，输入相应信息

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-FjO5mxlv-1661588078549)(C:\Users\pc\AppData\Roaming\Typora\typora-user-images\image-20220403193859549.png)]$

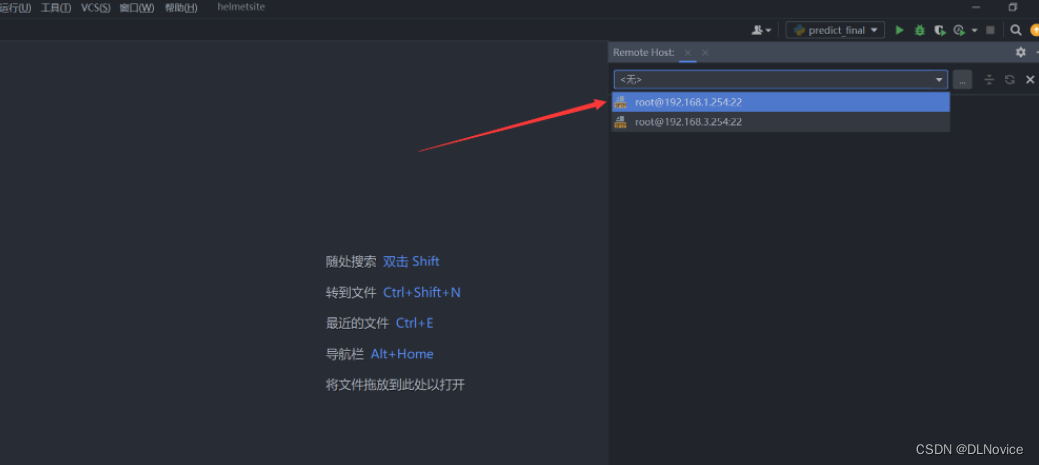

浏览远程主机

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-08Bu0oi3-1661588078549)(C:\Users\pc\AppData\Roaming\Typora\typora-user-images\image-20220403193919266.png)]$

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-015lwWHC-1661588078550)(C:\Users\pc\AppData\Roaming\Typora\typora-user-images\image-20220403194003944.png)]$

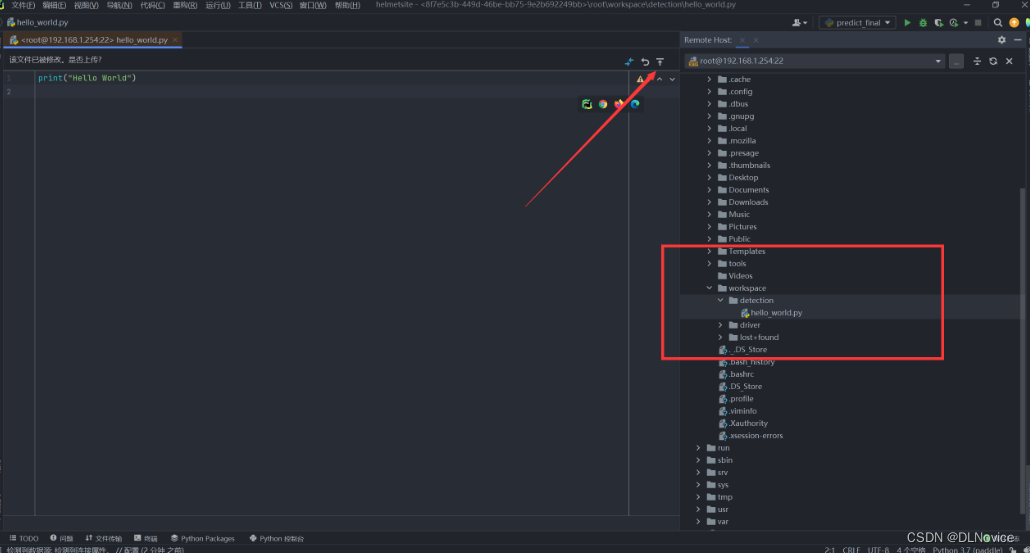

现在就可以随便调试代码了，记得修改完代码后点击【上传】

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-hiQ0IjRG-1661588078550)(C:\Users\pc\AppData\Roaming\Typora\typora-user-images\image-20220403194039228.png)]$

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-obh3tUBs-1661588078551)(C:\Users\pc\AppData\Roaming\Typora\typora-user-images\image-20220403195049228.png)]$
