第一期介绍了电路中需要注意的关键问题，第二期和第三期重点分析了设计电路的思路方法，这一期采用Multisim软件搭建系统仿真模型。
关键词：Multisim；电路仿真模型；
本文章由公众号：小陈是个工程师，撰写！本人是公众号博主

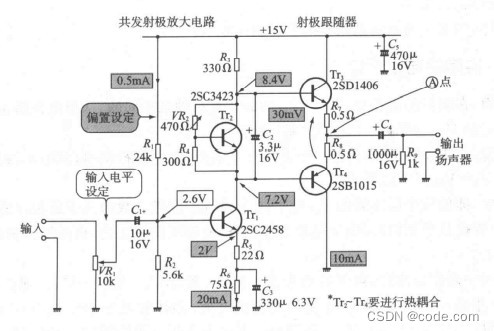

同前几期一样，为了方便看懂分析原理，先贴上整体电路图，图1-1是完成小型功率放大器电路图：
图1-1 整体电路图
一、系统环境配置

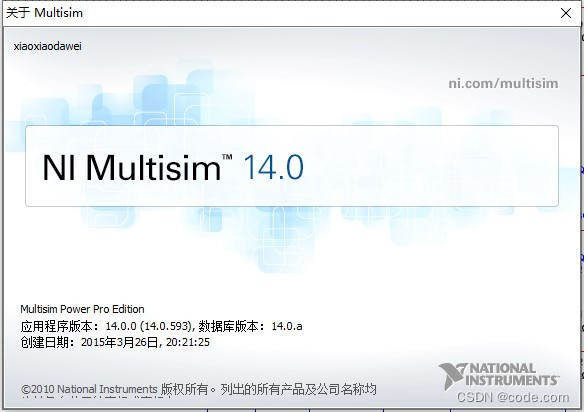

使用的软件名称和版本型号如下所示，软件界面图如图1-2所示：
软件名称：Multisim
软件版本：14.0.0
图1-2 软件界面图
二、选择元器件
元器件参数如下：
1、15V直流电源；
2、1K*2，5.6K，24K，330，300，22，75Ω、0.5Ω*2和负载电阻8Ω；
3、10K，470Ω可调电阻；
4、 1000uF*2，10uF，3.3uF，330uF电容
5、交流电源1V一个；
6、三极管2S3649T-TD-E两个；
7、三极管2SC1815一个，三极管2SA733一个。
三、连接仿真电路图

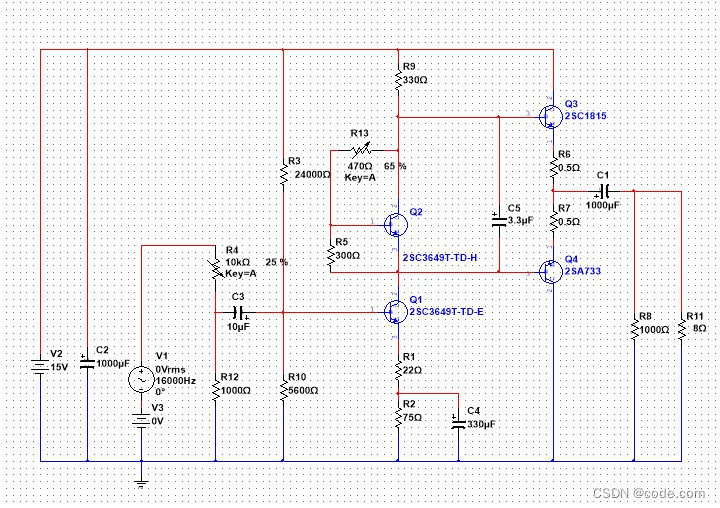

将元器件如图1-3所示进行连接。
图1-3仿真电路图
四、仿真电路模型分析

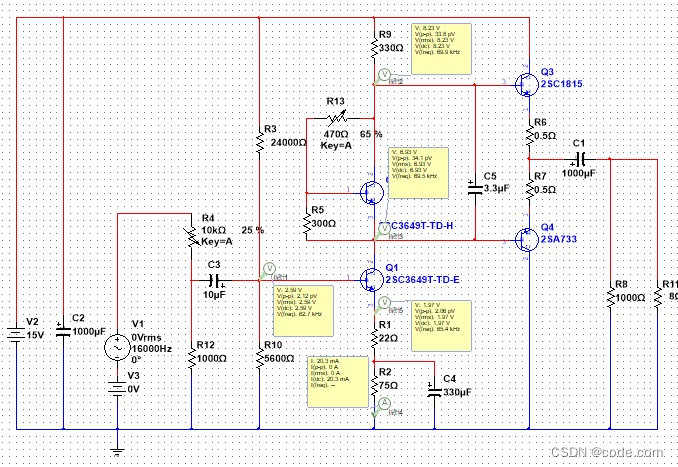

根据图1-1所示，在指定地方设置电压显示节点和电流显示节点，如图1-4所示：
图 1-4 放置测量点
与图一比较三极管Q1的基极电压为2.59V，实际计算为2.6V，结果非常接近；
三极管Q2集电极电压为8.23V，实际计算为8.2V，结果也十分接近；
三极管Q2发射极电压为6.93V，实际计算为7.2V，相差0.2V，可能元器件参数异同导致；
流过电阻R2的电流为20.3MA,实际计算为20MA，结果也十分接近；
三极管Q1发射极电压为1.97V，实际计算为2V，结果十分接近。
所以放在电路的静态电压是正确的，表明功率放大器的静态分析是正确的。

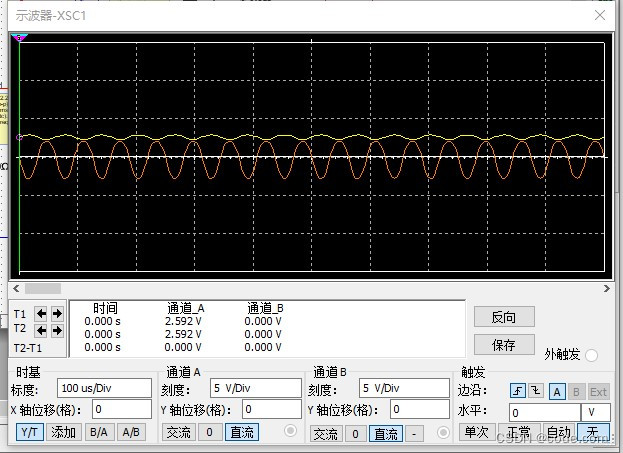

使用双轴示波器测量输入信号和输出信号，当输入幅值为1V的交流信号号，最终输出电压信号如图1-5所示：
图1-5 输入与输出信号
五、微小型功率放大器
如图1-6是采用5V电源设计的微小型功率放大器：
图1-6 微小型功率放大器
以下是仿真视频：
下一期是功率放大器的总结！
