RTL8211E网口芯片在Uboot下调试问题

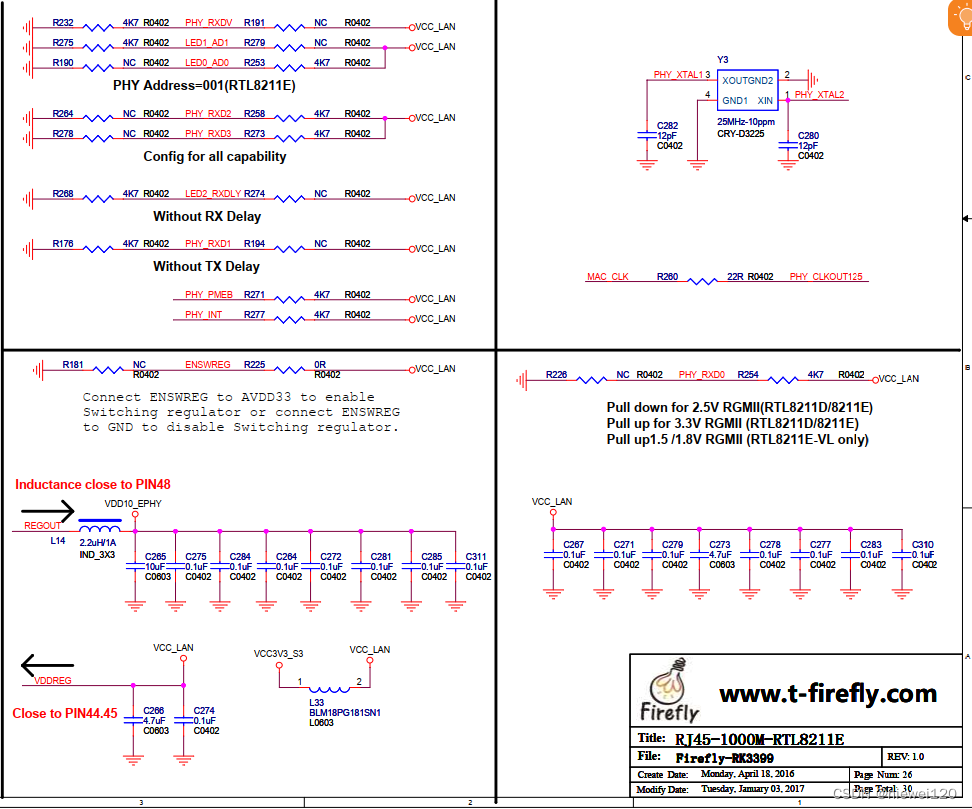

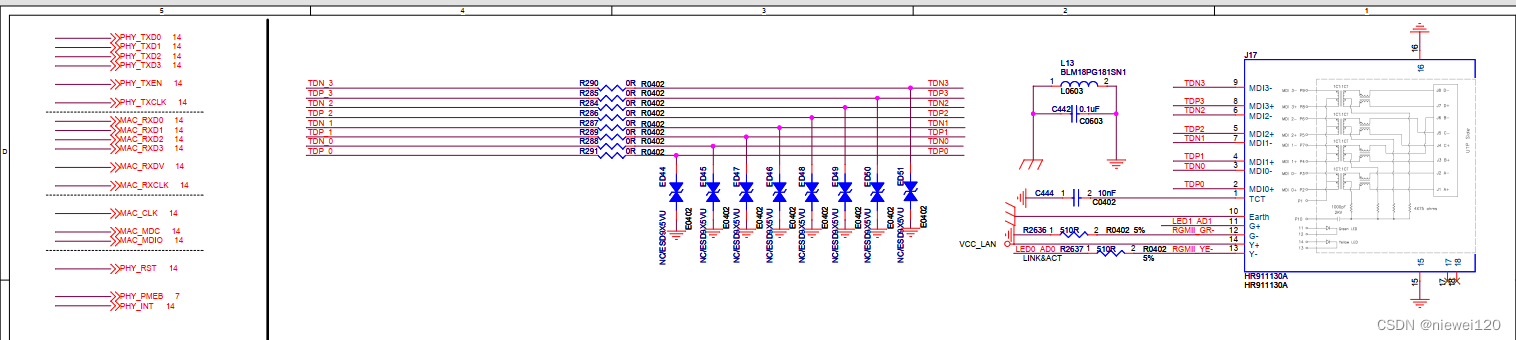

RTL8211E的原理图

原理图参考firefly的开发板，特别注意的是39号引脚RESET外接的2.49K的电阻，这个是用来进行外部的电阻参考的。这个很关键，开始时46号引脚CLK_125输出的频率不是125MHZ，而是62.5MHZ，刚好减少一半，后续在对外围电路进行检查时，发现主要是这个39号引脚焊成4.7k的电阻了，刚好是2.49k的近一半，因此导致这个频率减半。这个问题困扰了两天，刚开始以为是程序问题，后来排查另外一块板子的频率是对的。两相对比后才发现这个地方存在问题。

uboot下的驱动调试

要改RTL8211e的驱动也不复杂，只要在ubootimx/include/configs/mx6sabre_common.h的文件里设置如下：

主要是开放REALTEK的驱动注释，并设置好PHY芯片的地址，此处参考原理图，设置为0

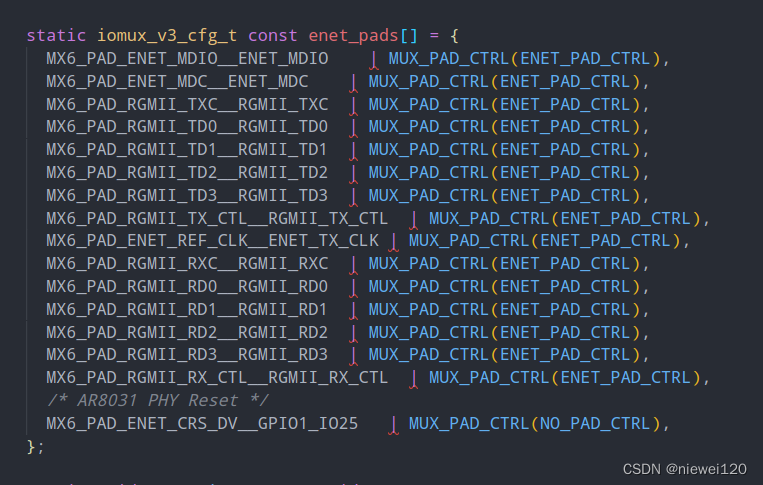

• 然后在板级文件的目录下对网口的相关引脚进行定义，并进行初始化的设置。文件目录为board/freescale/mx6sabresd/mx6sabresd.c,首先是定义引脚

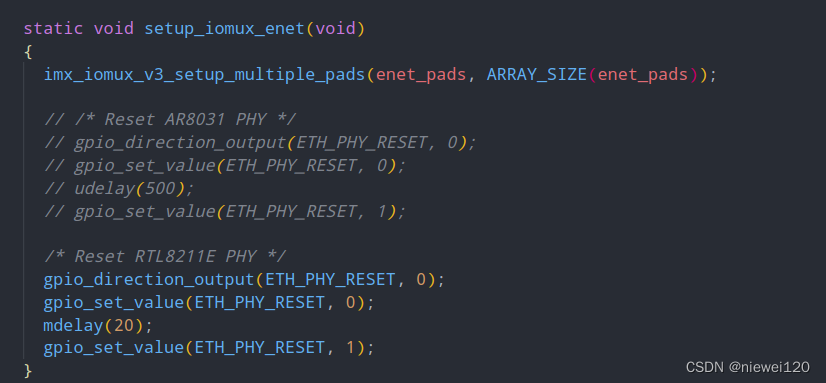

• 其次是进行PHY芯片的复位，让主控能够识别到PHY芯片。

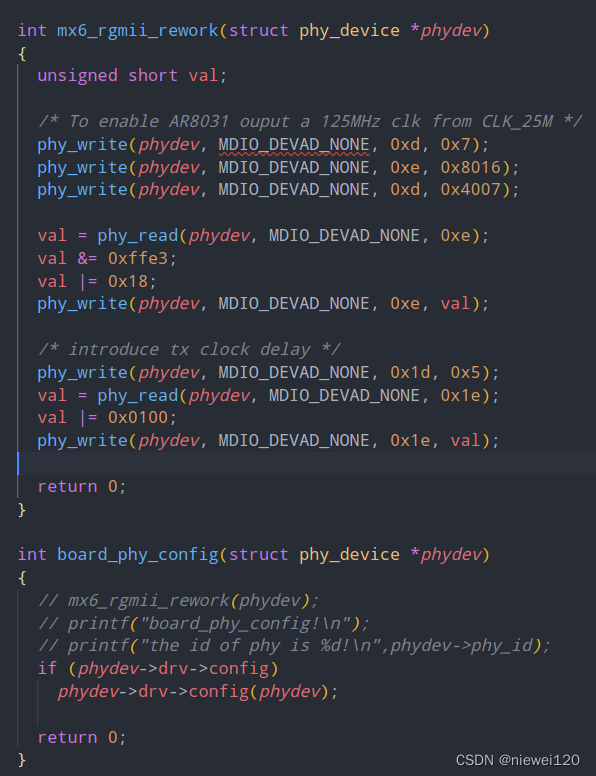

• 再者就是进行芯片的初始化的配置，可以利用mdio的协议进行PHY的寄存器的配置。

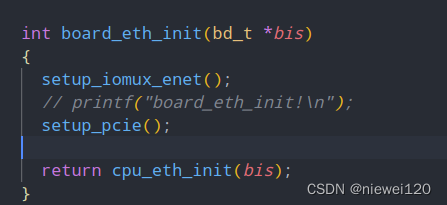

  最后网络的驱动会通过boot.c一步步引导，最终调用以下函数进行网口的初始化。

问题排查

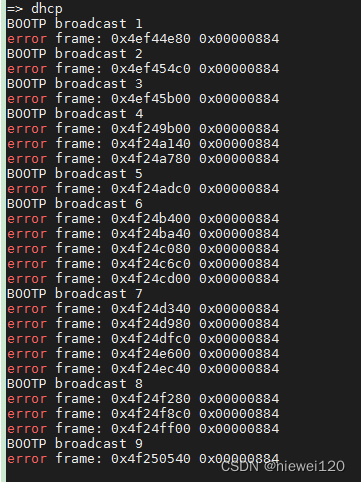

在完成上述设置，通电后，uboot能顺利读到PHY芯片，并能够通过mii dump 0 1进行寄存器的状态读取。但是在进行ping命令的测试时，则会出现error frame: 0x4ef44e80 0x00000884的问题。

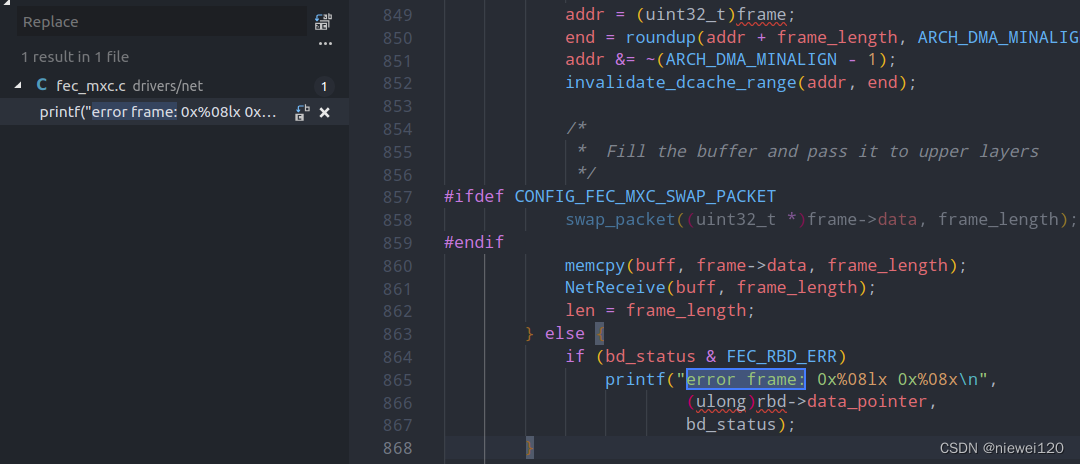

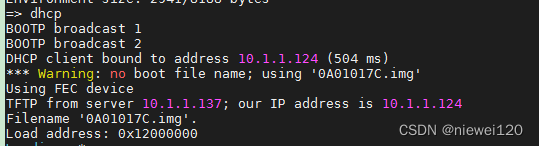

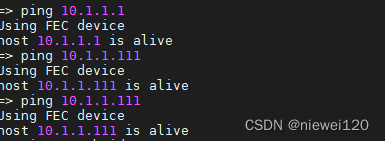

• 通过查阅代码看到，应该是进行通信时，读不到数据，那本能的想到时序异常的问题，进一步推测应该是RX_delay和Tx_delay的问题，因此通过修改原理图中失能RX DELAY和TX DELAY。并改变对应的电阻，然后进行测试，变能进行ping通，并且通过DHCP指令获取ip。
