【立创开源】RY3730 恒流驱动LED灯

RY3730 恒流驱动LED灯，使用RY3730来实现恒流驱动，体积小，LED使用2835封装，单个60ma，一并6串。

BOM已检查，可直接根据BOM采购

产品简介

使用RY3730方案实现的LED灯，使用2835封装LED，6串1并，使用恒流驱动。

开源地址

RY3730 恒流驱动LED灯 - 嘉立创EDA开源硬件平台 嘉立创EDA开源硬件平台，开源广场汇集了多种类型的电路设计工程，快速实现资源共享！https://oshwhub.com/fanhuacloud/led_2835

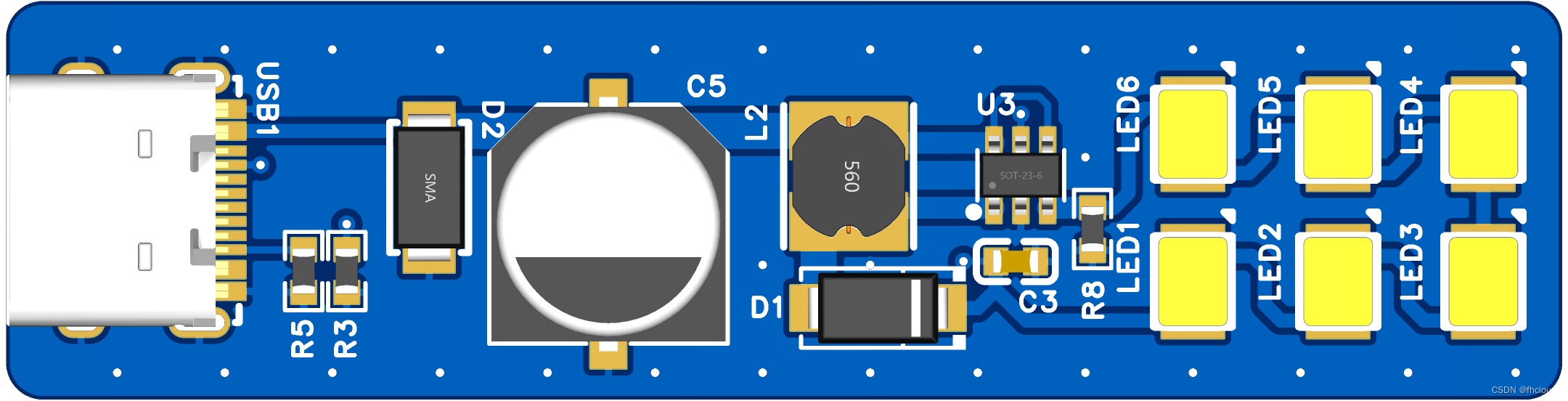

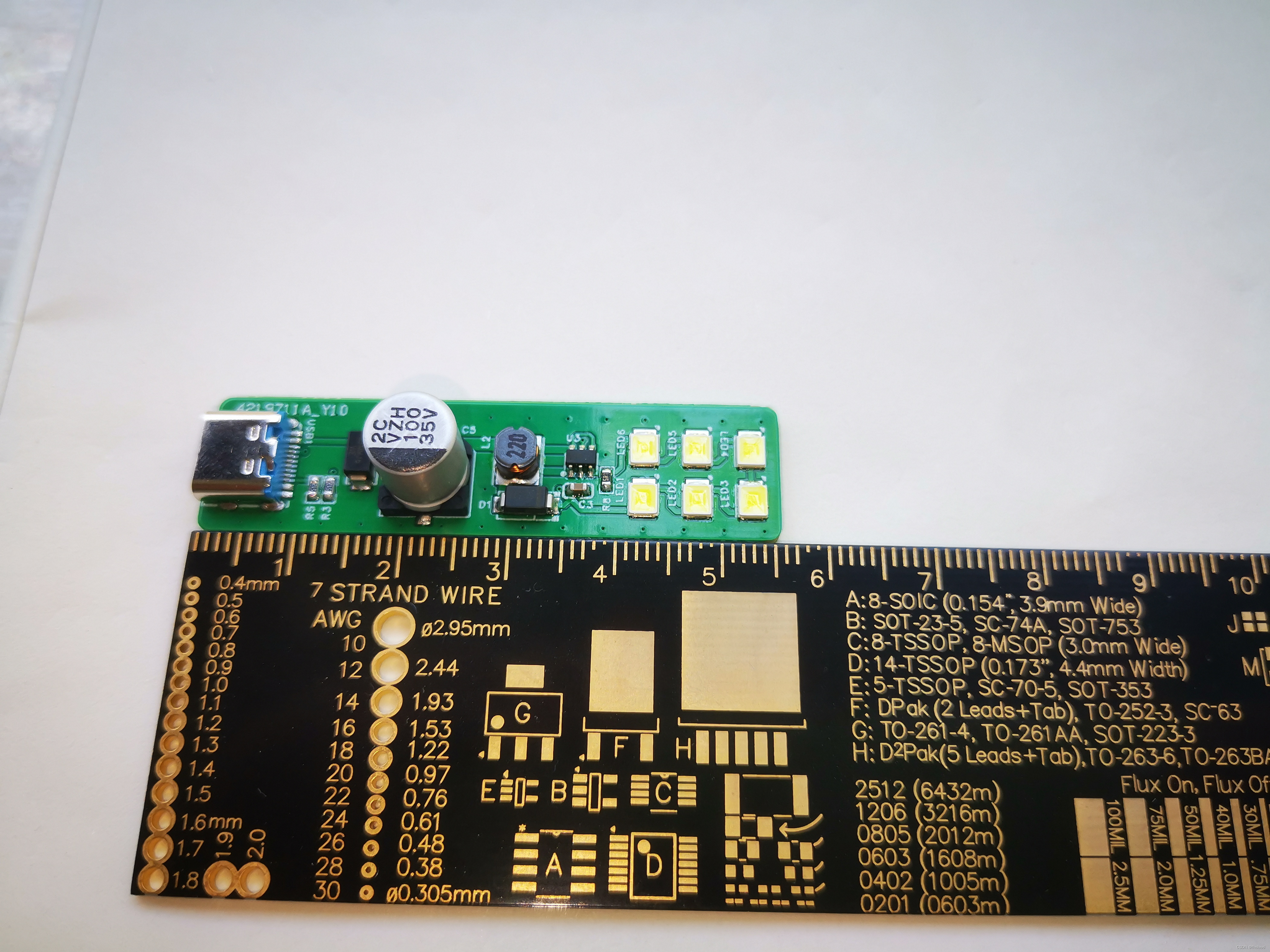

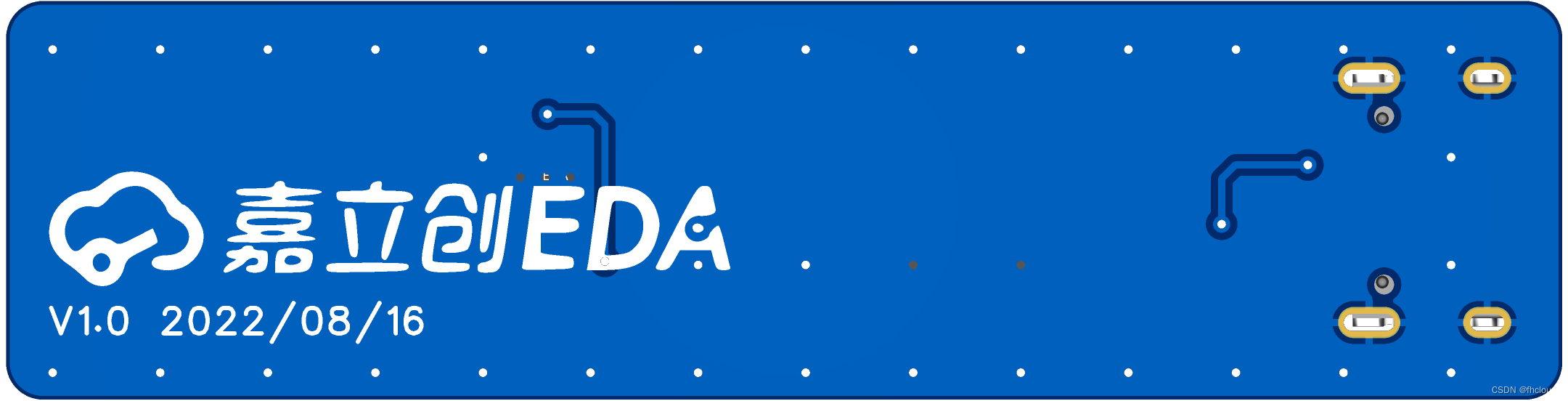

展示图片

应用场景

日常照明，拍摄补光使用。

产品优点

1. 使用恒流驱动，延长LED寿命
2. 所有原件均为贴片，避免了插件，防止插件插针损伤其他物体。
3. 原件供货稳定，可以长期生产。

其他注意事项

LED焊接要求较高，一般不建议使用烙铁焊接，建议购买加热台+锡膏。

恒流驱动的反馈电阻目前使用的是5.1Ω的精密电阻，如有更高的亮度需求可以减小电阻，但最小不要小于4.7Ω（刚好是LED手册中的最大电流）

由于使用玻纤板，灯珠使用时发热比较严重，建议购买散热片防止烫伤。
