一、芯片介绍（丝印321*，其中*为大写字母）
SGM321，该产品具有单通道、轨到轨输入/输出、低成本的特点，并采用CMOS工艺，具有很宽的共模输入电压范围和输出电压范围，可完全替代LMV321，且功耗节省1/2。SGM321的典型输入失调电压为0.8mV；输入偏置电流为10pA；工作电压范围为2.1V～5.5V；Vs=5.5V时，输入电压范围为－0.1V～+5.6V；静态电流为60μA/通道。
SGM 321(单)、sGM 358(双)和sGM 324(四路)是提供低成本的铁路到铁路和输出的反馈放大器。他们有一个宽的输入共模电压范围和输出电压摆动，并采取最低工作电压降至2.1v，最大推荐供电电压为5.5V，所有指定的扩展-40℃至+85摄氏度温度范围内。SGM 321/358/324以每个放大器60 uA的低电流消耗提供1 MHz带宽。极低的输入偏置电流(10 Pa)使sGM 321/358/324可用于积分器、光电二极管放大器和压电传感器。端到端的输入和输出是有用的设计师缓冲ASIC在单一供应系统。该系列放大器的应用包括安全监测、便携式设备、电池和电源控制以及信号调理和极低功率系统中换能器的接口。
二、芯片特性
• 低成本
• 轨到轨输入和输出 0.8mV 典型 VOS
• 单位增益稳定
• 增益带宽积：1MHz
• 极低输入偏置电流：10pA
• 采用 2.1V 至 5.5V 电源供电 •
输入电压范围：- VS = 5.5V 时为 0.1V 至 +5.6V
• 低电源电流：60µA/放大器

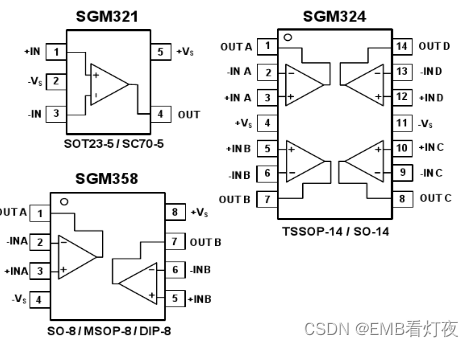

• 小封装 SGM321 提供 SOT23-5 和 SC70-5

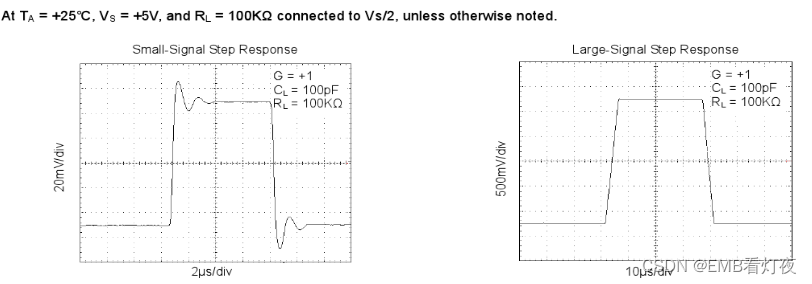

三、实验测试效果
四、经典使用电路
*电压逻辑比较器（开环）
* 电压跟随器

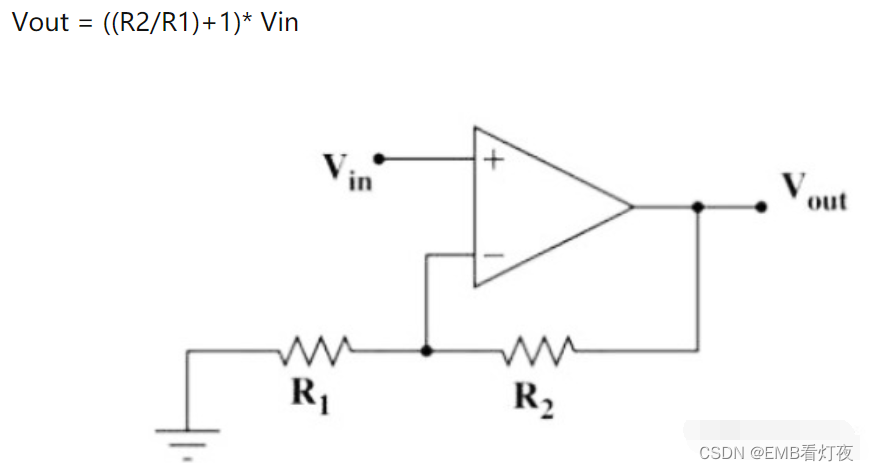

*正相负反馈直流放大器

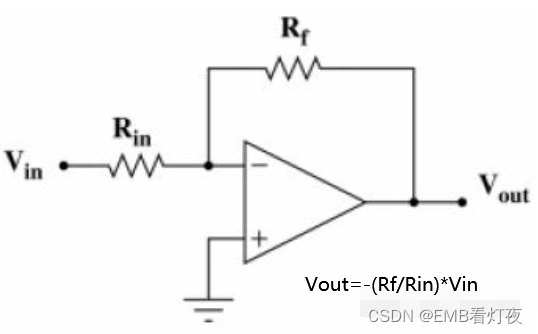

*反相负反馈直流放大器

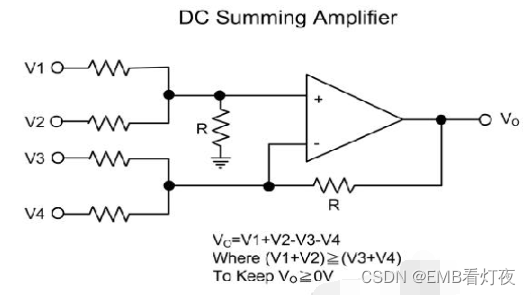

*直流电压求和放大器

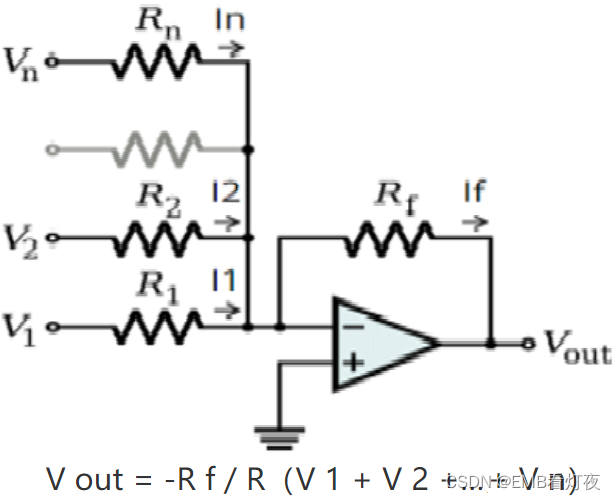

*反相电压加法器
*正反馈方波振荡器

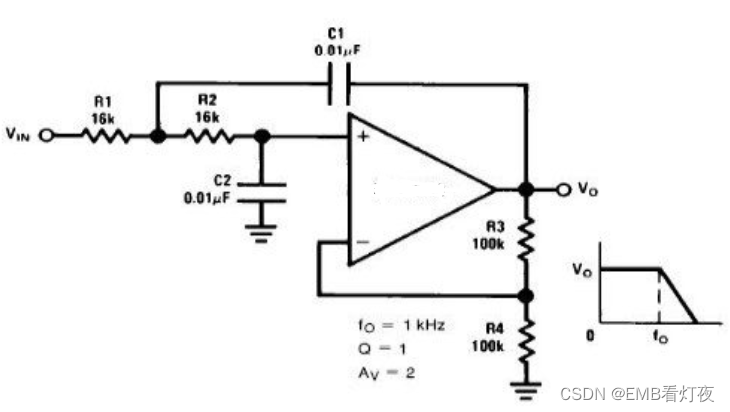

* 直流耦合低通RC有源滤波器

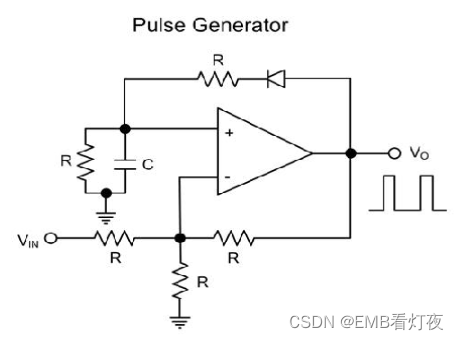

*脉冲发生器
