一、基本概述
1、与门
又称“与电路”、逻辑积、逻辑与电路，是执行“与”运算的基本逻辑门电路。有多个输入端，一个输出端，当所有的输入同时为1时，输出才为高电平，否则为低电平
a、真值表
说明：H代表高电平，电压高于多少为高，在电平规范中讲
L代表低电平，电压低于多少为低，在电平规范中讲
b、实现方法

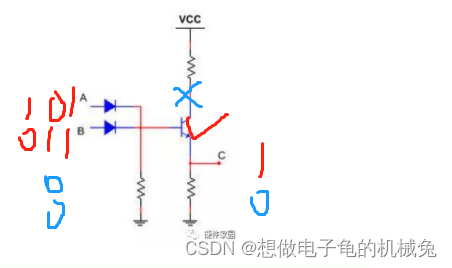

晶体管实现
CMOS管实现
从上两图可以看出，与门由两级电路构成，且用的器件较多，即影响速度又降低集成度，所以用与非门多

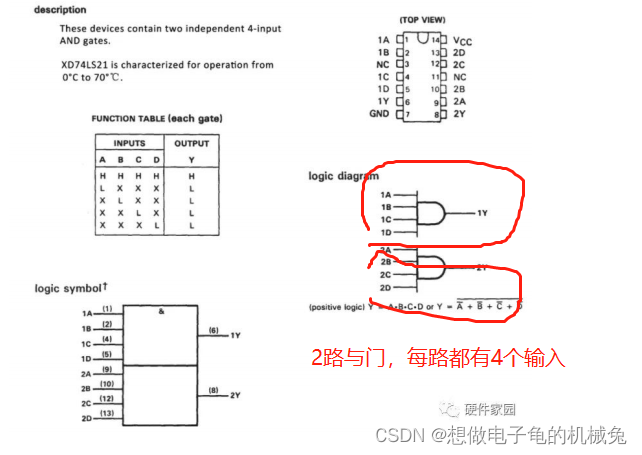

c、芯片讲解 74S21与门芯片
2、或门

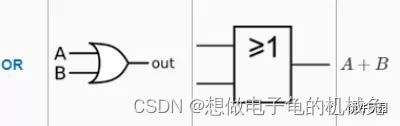

又称或电路、逻辑和，是执行或运算的基本逻辑门电路。或门有多个输入端，一个输出端，只要输入中有一个为高电平时（逻辑1），输出就为高电平（逻辑1）；只有当所有的输入全为低电平（逻辑0），输出才为低电平（逻辑0）
a、真值表
说明：H代表高电平，电压高于多少为高，在电平规范中讲
L代表低电平，电压低于多少为低，在电平规范中讲
b、实现方法
晶体管实现
CMOS管实现
从上两图可以看出，或门由两级电路构成，且用的器件较多，即影响速度又降低集成度，所以用或非门多

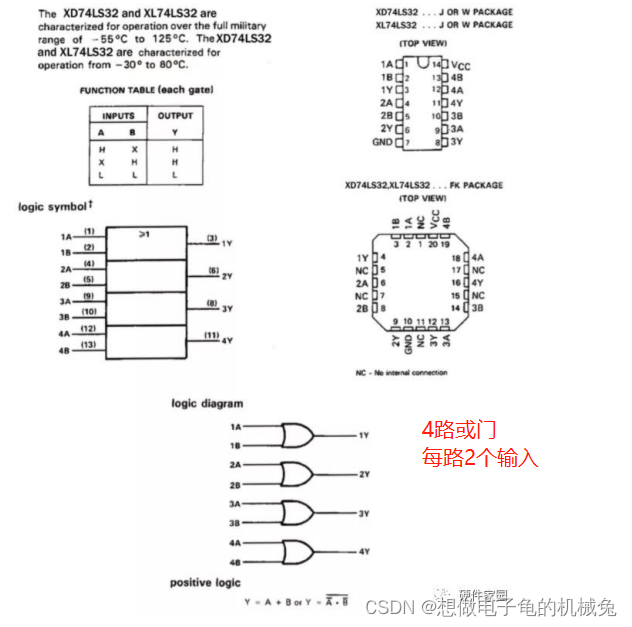

c、芯片讲解 74IS32或门芯片
3、非门
又称非电路，反相器，是执行“非”运算的基本逻辑门电路。非门有一个输入和一个输出端，当其输入端为高电平（逻辑1）时，输出端为低电平（逻辑0），当其输入端为低电平时输出为高电平
a、真值表
说明：H代表高电平，电压高于多少为高，在电平规范中讲
L代表低电平，电压低于多少为低，在电平规范中讲
b、实现方法

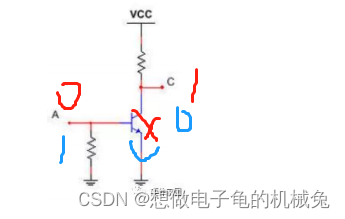

晶体管实现

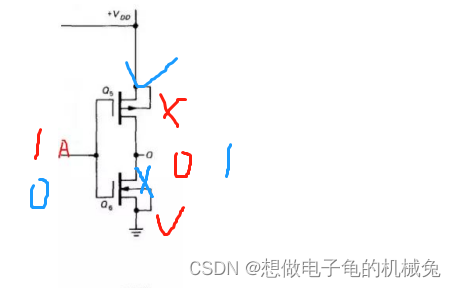

CMOS实现

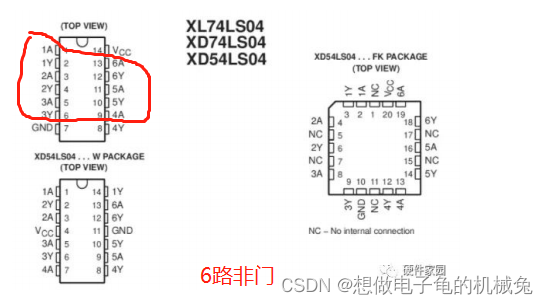

c、芯片讲解 74LS04非门芯片

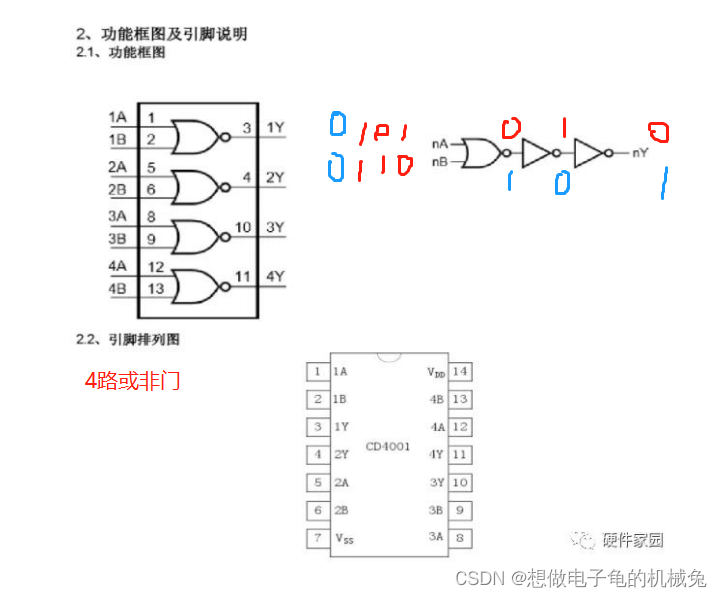

4、与非、或非

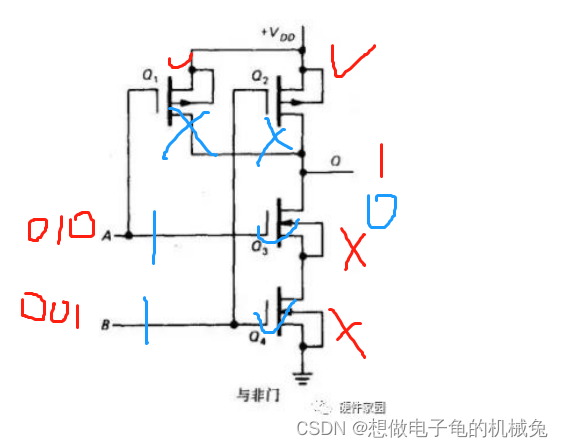

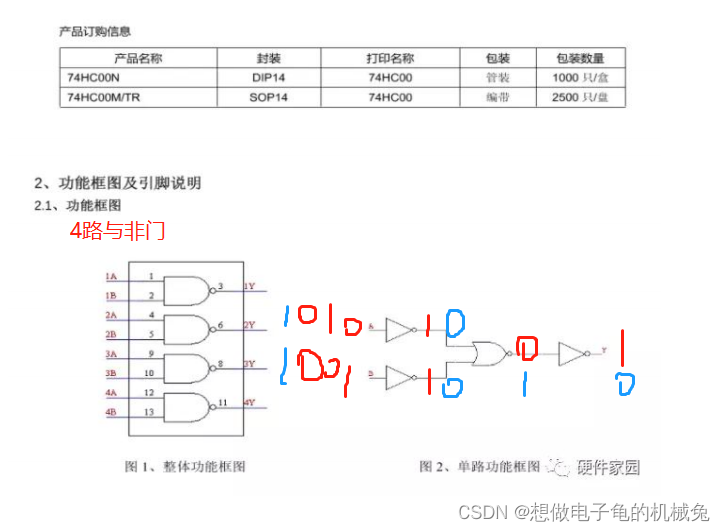

与非门

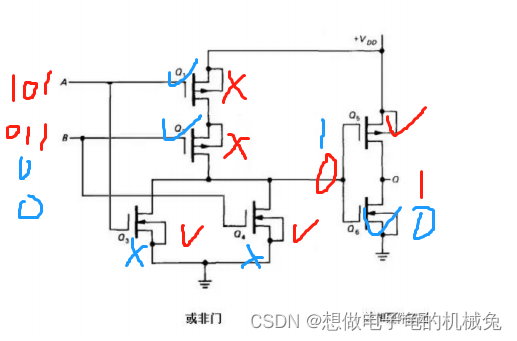

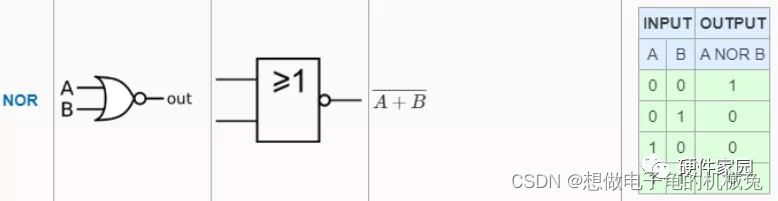

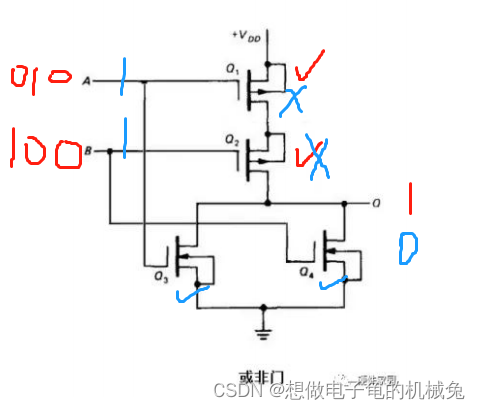

或非门
5、异或、同或

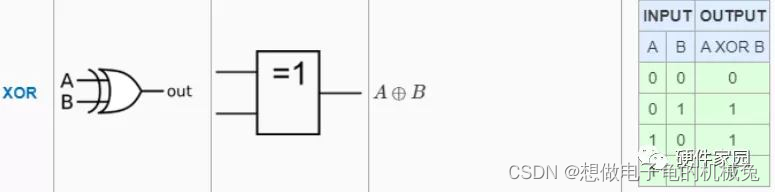

a、异或门
是数字逻辑中实现逻辑异或的逻辑门，有2个输入端、1个输出端。若两个输入的电平相异，则输出为高电平1；若两个输入的电平相同，则输出为低电平0
相同为0，相异为1
b、同或门

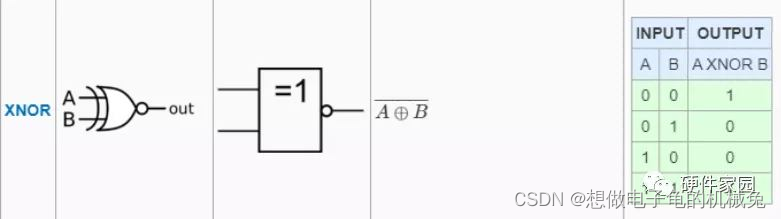

是数字逻辑中实现逻辑同或的逻辑门，有2个输入端、1个输出端。若两个输入的电平相同，则输出为高电平1；若两个输入的电平相异，则输出为低电平0
相同为1，相异为0
6、D触发器
触发器是时序逻辑电路的基本单元，用来存储1位二进制信息，具有记忆和存储功能，其信息由双稳态电路来保存。触发器的种类很多，由D触发器、J-K触发器、T触发器等
触发器就是能将引脚输入的状态保存起来的仪器
D触发器是一种简单的触发器，在触发边沿到来时，将输入端的值存入其中，并且这个值与当前存储的值无关。在两个有效的脉冲边沿之间，D的跳转不会影响触发器存储的值，但是在脉冲边沿到来之前，输入端D必须有足够的建立时间，保证信号稳定

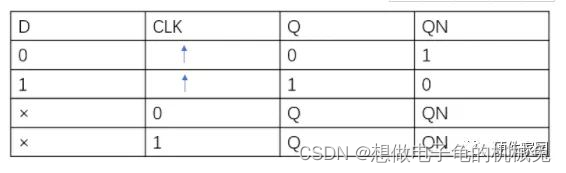

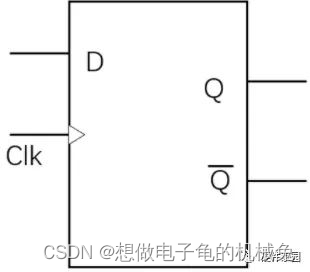

a、真值表
CLK引脚需要上升沿触发
D输入什么值，Q就是什么值，QN为D的反相值

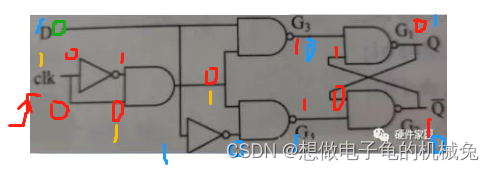

当CLK输入上升沿的时候，观察红色字体，原来的状态为0，CLK上边沿经过反相器为1，下面直接为0，当此时上升沿CLK到1的时候，反相器有延时的作用，此时反相器端的仍然是0，下面为黄色的1状态，与门为1，当D输入0时，G3为1，G4为0，经过与非门，Q为0，Q反为1。这时，就保存了D的状态；
最重要的理解就是CLK的反相器延时作用，可以保证脉冲瞬时保存在Q端；
