单总线OneWrite：

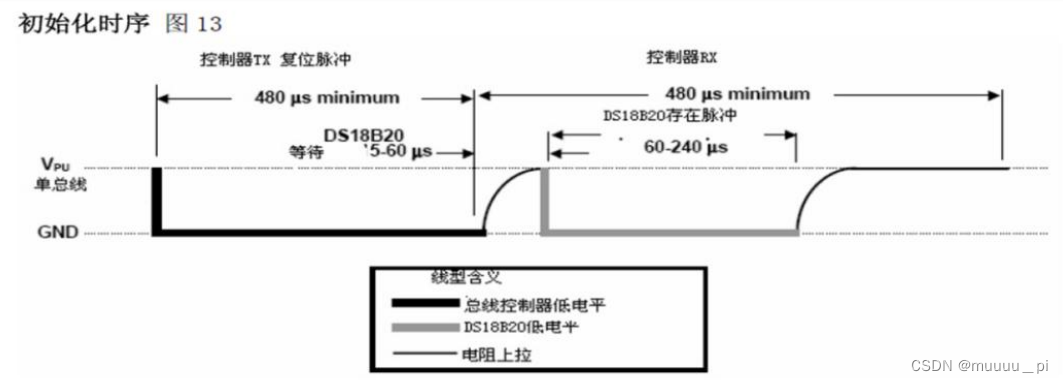

（1）初始化时序：
单总线上的所有通信都是以初始化序列开始。主机输出低电平，保持低电平时间至少480us（该时间的时间范围可以从480到960微妙），以产生复位脉冲。接着主机释放总线，外部的上拉电阻将单总线拉高，延时15～60us，并进入接收模式。接着DS18B20拉低总线60~240us，以产生低电平应答脉冲，若为低电平，还要做延时，其延时的时间从外部上拉电阻将单总线拉高算起最少要480微妙。

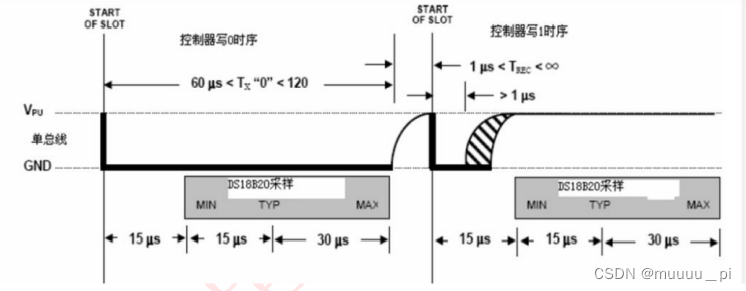

（2）写时序：
写时序包括写0时序和写1时序。所有写时序至少需要60us，且在2次独立的写时序之间至少需要1us的恢复时间，两种写时序均起始于主机拉低总 线。写1时序：主机输出低电平，延时2us，然后释放总线，延时60us。写0时序：主机输出低电平，延时60us，然后释放总线，延时2us。(写完要置1）

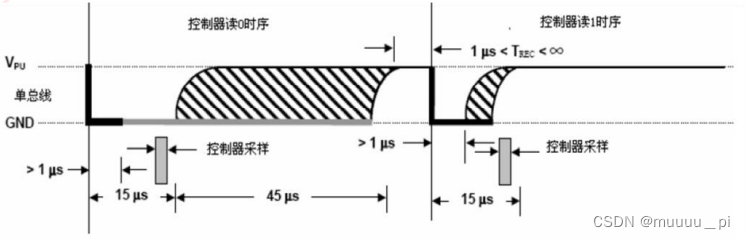

（3）读时序：
单总线器件仅在主机发出读时序时，才向主机传输数据，所以，在主机发出读数据命令后，必须马上产生读时序，以便从机能够传输数据。所有读时序至少需要60us，且在2次独立的读时序之间至少需要1us的恢复时间。每个读时序都由主机发起，至少拉低总线1us。主机在读时序期间必须释放总线(置1），（拉低然后释放才能开始读）并且在时序起始后的15us之内采样总线状态。

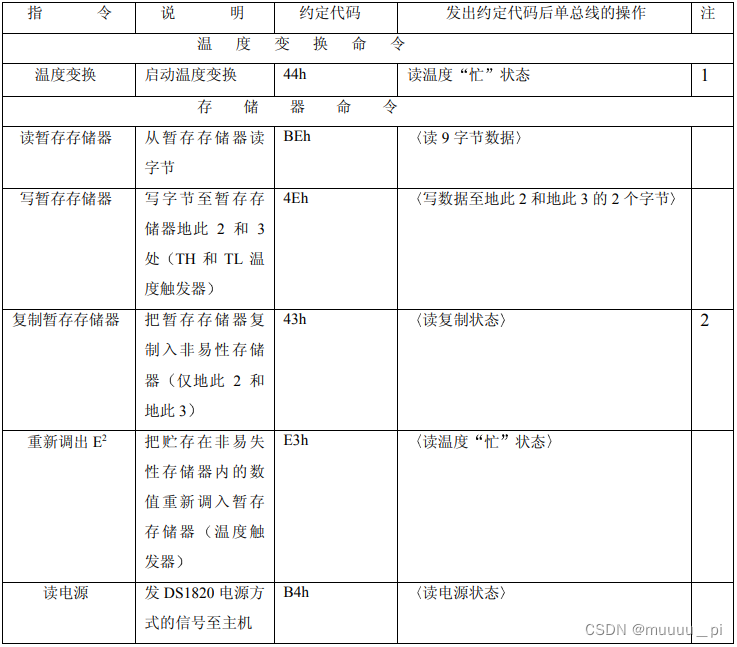

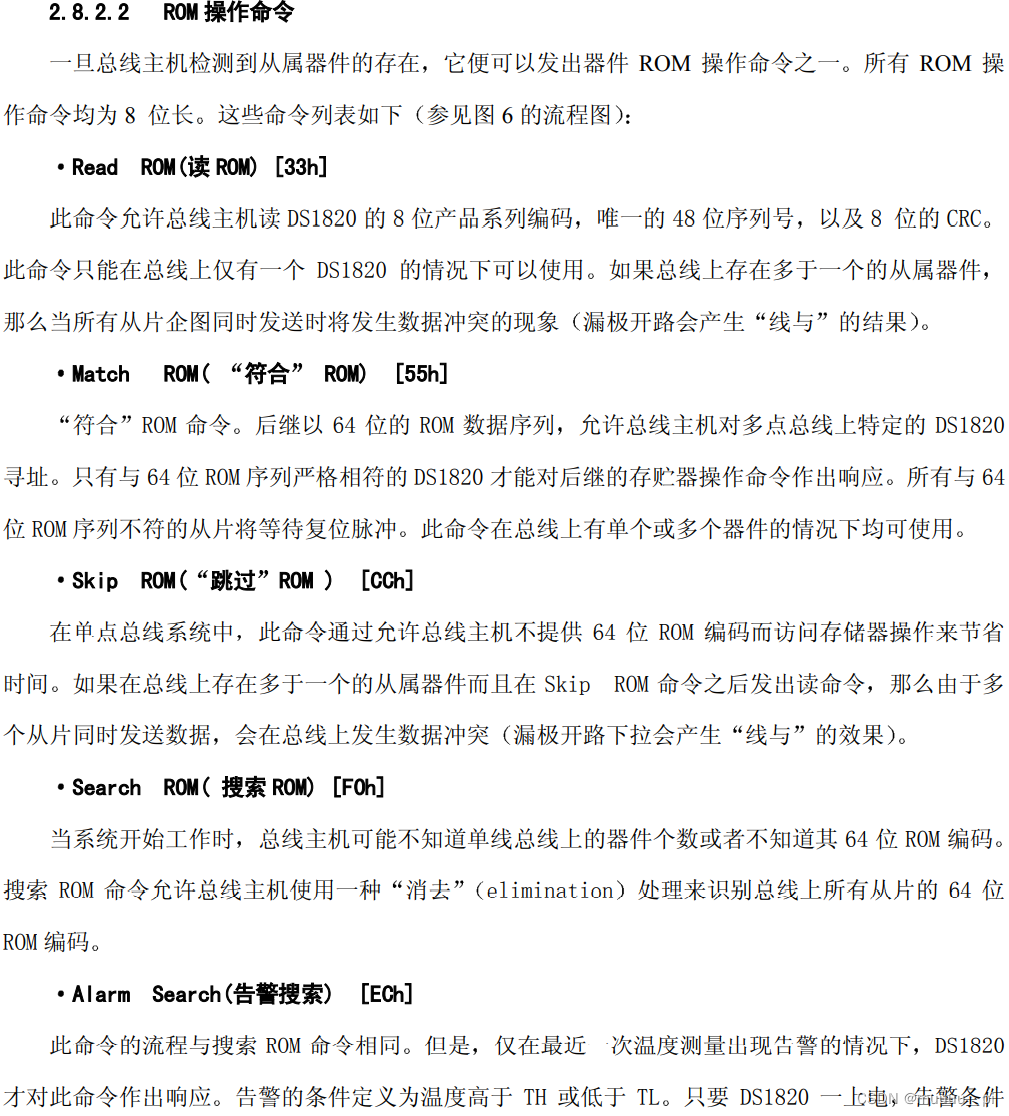

DS18B20的典型温度读取过程为：复位→发SKIP ROM命令（跳过ROM）（0XCC）→发开始转换命令（0X44）→延时→复位→发送SKIP ROM命令（0XCC）→发读存储器命令（0XBE）→连续读出两个字节数据(即温度)→结束。

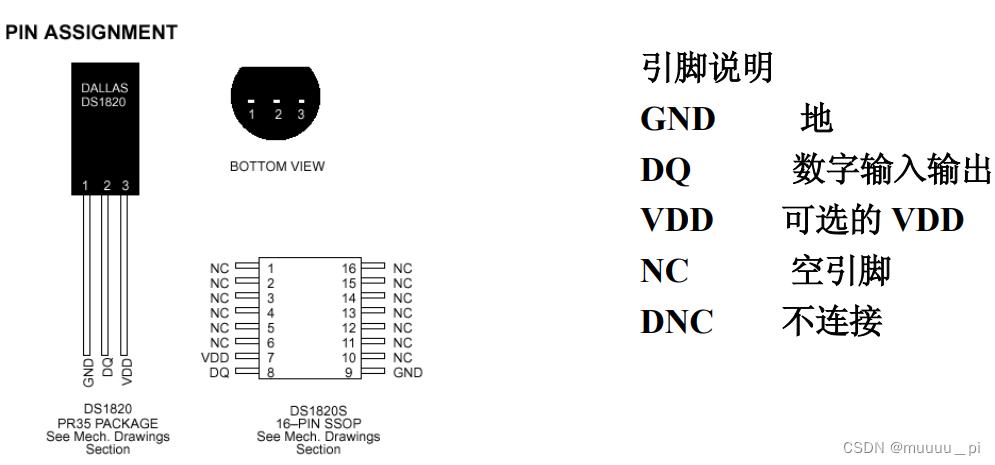

DS18B20:
DS18B20是由DALLAS半导体公司推出的一种的“一线总线（单总线）”接口的温度传感器。与传统的热敏电阻等测温元件相比，它是一种新型的体积小、 适用电压宽、与微处理器接口简单的数字化温度传感器。适应电压范围更宽，电压范围：3.0～5.5V，在寄生电源方式下可由数据线供电。DS18B20支持多点组网功能，多个DS18B20可以并联在唯一的三线上， 实现组网多点测温。温范围－55℃～+125℃，在-10～+85℃时精度为±0.5℃。可编程的分辨率为9～12位，对应的可分辨温度分别为0.5℃、0.25℃、0.125℃和0.0625℃，可实现高精度测温。在9位分辨率时最多在 93.75ms内把温度转换为数字，12位分辨率时 最多在750ms内把温度值转换为数字，速度更快。电源极性接反时，芯片不会因发热而烧毁，但不能正常工作。DS18B20温度传感器的内部存储器包括一个高速的暂存器RAM和一个非易 失性的可电擦除的EEPROM,后者存放高温度和低温度触发器TH、TL和配置寄存 器。（配置ROM请看手册）
1.DS18B20温度传感器：数码管显示当前温度
单总线OneWrite函数
#include <REGX52.H>
#include "intrins.h"
sbit OneWrite_IO=P3^7;
unsigned char i;
unsigned char OneWrite_Init(void)
{
unsigned char ACK;
OneWrite_IO=1;
OneWrite_IO=0;//保持低电平至少480us
i = 230;while (--i);//500us 执行一个函数名需要5ms，所以延时函数设置505us，删除函数名
OneWrite_IO=1;//释放总线60us 并且进入读应答时间
_nop_();i = 29;while (--i);//65us 70us
ACK=OneWrite_IO;//读应答并结束初始化
i = 230;while (--i);//500us 505us
return ACK;
}
void OneWrite_WriteBit(unsigned char Bit)
{
OneWrite_IO=0;//先拉低10us
i = 4;while (--i);//10us 15us
OneWrite_IO=Bit;//根据需要写入的位，输入Bit
_nop_();i = 22;while (--i);//50us 55us
OneWrite_IO=1;//总延时60us，释放总线
}
unsigned char OneWrite_ReceiveBit(void)
{
unsigned char Bit;
OneWrite_IO=0;//拉低总线
i = 2;while (--i);//5us 10us
OneWrite_IO=1;//发起读时序期间释放总线，并且不到采样时间
i = 2;while (--i);//5us 10us
Bit=OneWrite_IO;//采样 总延时60us
_nop_();i = 22;while (--i);//50us 55us
return Bit;
}
void OneWrite_WriteByte(unsigned char Byte)//单总线写一个字节
{
unsigned char i;
for(i=0;i<8;i++)
{
OneWrite_WriteBit(Byte&(0x01<<i));
}
}
unsigned char OneWrite_ReceiveByte(void)//单总线接收一个字节
{
unsigned char i;
unsigned char Byte=0x00;
for(i=0;i<8;i++)
{
if(OneWrite_ReceiveBit()){Byte|=(0x01<<i);}
}
return Byte;
}
DS18B20函数
#include <REGX52.H>
#include "OneWrite.h"
void DS18B20_CT(void)//温度转换
{
OneWrite_Init();//初始化
OneWrite_WriteByte(0xcc);//跳过ROM
OneWrite_WriteByte(0x44);//开始转换命令
}
float DS18B20_ReadT(void)//读取温度
{
unsigned char H,L;
unsigned int Temp;
float T;
OneWrite_Init();//初始化
OneWrite_WriteByte(0xcc);//跳过ROM
OneWrite_WriteByte(0xbe);//读存储器命令
L=OneWrite_ReceiveByte();//发出读数据命令后，马上读时序
H=OneWrite_ReceiveByte();
Temp=(H<<8)|L;//两个八位数据合并为一个十六位数据
T=Temp/16.0;//转变为浮点数
return T;
}
主函数
#include <REGX52.H>
#include "DS18B20.h"
#include "shumaguan.h"
void main()
{
float T;
while(1)
{
DS18B20_CT();
T=DS18B20_ReadT();
shumaguan(3,T/10);
shumaguan(4,(unsigned int)T%10);
shumaguan(5,(unsigned int)(T*10)%10);
shumaguan(6,(unsigned int)(T*100)%10);
}
}
