一、安装说明
1、下载好的文件应如此图
；括号中的“（20170808）”是程序的打包时间，在下载时应尽量选择较新的版本，安装包里有所有教程，例程和所有语言开发文档。

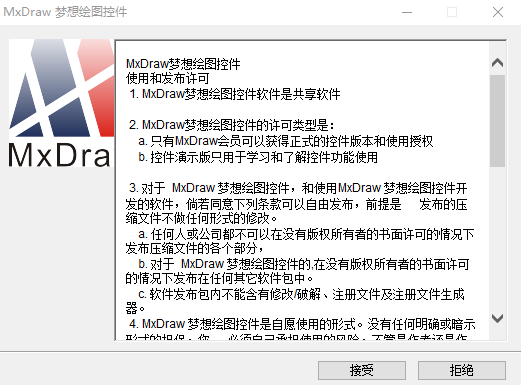

2、此程序是Winrar自解压程序，安装过程亦是rar压缩包解压过程，不会修改系统任何设置及信息。双击启动EXE程序后会出现如下界面：

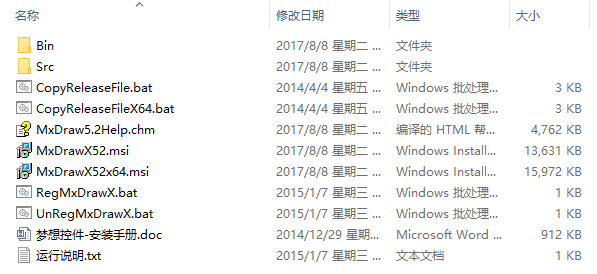

3、点击接受表示同意界面内协议并继续解压安装，安装的默认目录为该EXE所在同级目录。安装完成后，会在默认的文件夹下(同级目录的MxDraw52文件夹)或你指定的目录下出现如下文件列表：
4、CopyReleaseFile.bat和CopyReleaseFileX64.bat是拷贝控件需要的32位/64位最少运行文件。如果需要在其他语言上使用，则需要ActiveX版，在使用ActiveX控件前则需要注册控件。 退出360等杀毒软件,然后用管理员方式运行RegMxDrawX.bat注册控件。
5、Bin目录下则是各个版本的运行文件。

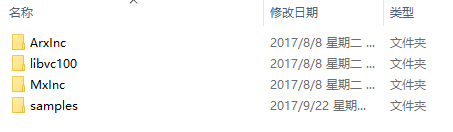

6、进入Src->MxDraw5.2后应如下：
7、文件列表说明：
目录或文件名 |
说明 |
Src\MxDraw5.2\ArxInc |
ARX编程接口的头文件 |
Src\MxDraw5.2\libvc100 |
使用控件时，编译程序时使用的lib文件 |
Src\MxDraw5.2\MxInc |
控件的编程接口的头文件 |
Bin\ vc100，Bin\ vc100x64 |
编后的可执行程序 |
Bin\ vc100d，Bin\ vc100x64d |
可执行的调试程序 |
Src\MxDraw5.2\samples |
控件的例程和帮助Doc文档 |
MxDraw5.2Help.chm |
控件的所有接口CHM帮助 |
CopyReleaseFile.bat |
拷贝发布控件时，需要的最少文件，会在当前目录下创建ReleaseFile目录，并把文件拷贝该目录下 |
8、ArxInc下是Arx版所需的头文件，而MxInc则是VC++需要的头文件，libvc100即为在VC++2010下使用控件所需的链接库。进入samples目录后，则是很多演示例程及教程文件(.doc)，下面将介绍一些常用的文件：
名称 |
功能说明 |
Edit |
dwg图纸编辑例程 |
ie |
在IE中使用控件的例程 |
View |
浏览dwg图纸的例程 |
ReadDwgToFile |
把Dwg文件中的内容读到文件的代码 |
WriteDwgFile |
绘一个简单的图形，并图形保存到dwg文件中。 |
Delphi7Sample2 |
MxDrawX.ocx在Delphi中的使用例程。 |
Delphi7Smaple |
MxDrawX.ocx在Delphi中的使用例程. |
CSharp |
C#中使用控件的例程. |
AspNet |
AspNet中使用控件的例程. |
CustomEntity |
控件自定义实体例程. |
MxDrawCADTools |
一个DWG图纸浏览软件. |
C++Bulider6 |
C++Bulider使用例程. |
Compare |
图纸比较程序源码. |
CompareGraphics |
图纸比较使用程序. |
CSharpMidDoc |
控件在C#的多文档中使用例子. |
Delphi2007 |
控件在Delphi2007中的使用例子. |
ExApp |
控件中用户扩展模块程序(MRX程序),比如图面表格搜索功能. |
JavaScript |
JS程序调用控件，比如图纸比较，图面批注等. |
MxDxf |
DXF文件读写源程序. |
MxEdit |
控件中图面编辑模块程序(MRX程序),比如沿伸，剪切，等命令实现. |
MxExpressTools |
控件中扩展功能模块程序(MRX程序),比如图面批注，电子图章，等命令实现. |
MxMrxDbg |
控件中ARX接口封装模块程序(MRX程序),使用ARX程序开发更为方便. |
PropertyEditor |
控件中对象属性编辑模块程序(MRX程序),比多行文字编辑，等命令的实现. |
TestMxgFile |
用于测试控件的自定义格式文件(Mxg文件)，它可以批量的把DWG文件转成MXG文件. |
二、控件运行说明

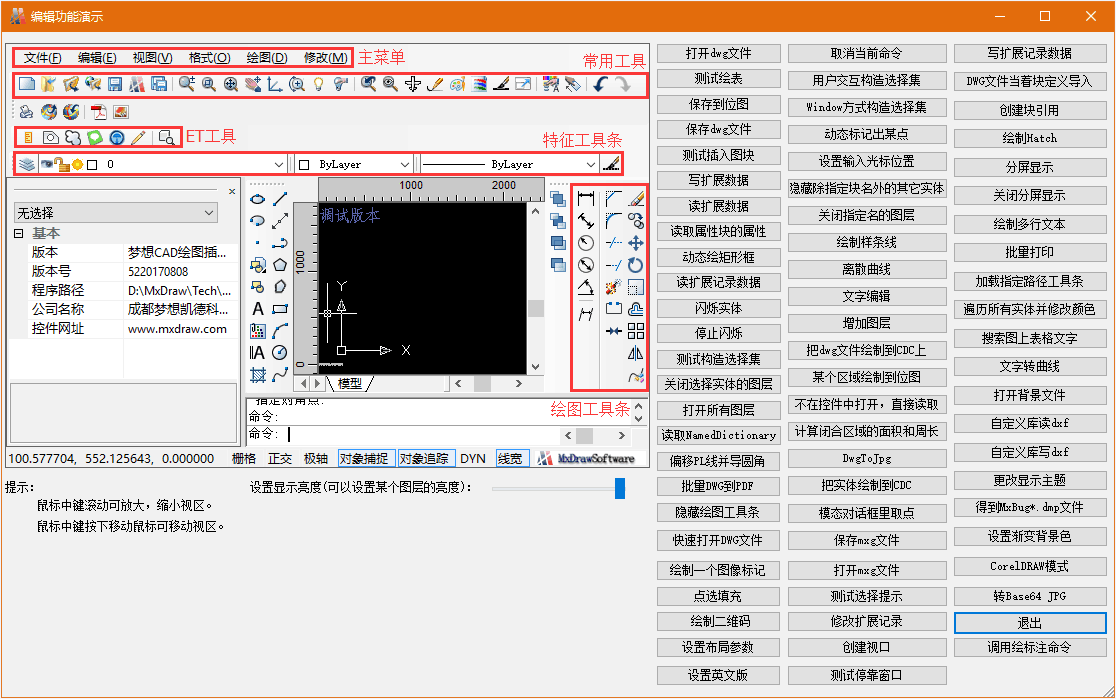

1、控件使用VC++2010开发，运行bin\vc100\Edit.exe可以看到如下效果：
2、此实例使用VC++2010编写的。若需要在其它语言上使用控件，则需使用ActiveX版。使用控件ActiveX版本前，需要运行RegMxDrawX.bat注册控件(退360杀毒软件，管理员方式运行)
三、控件界面说明
下面将会逐一介绍上述工具条上的按钮。
1、常用工具条：
| 图标 | 命令 |
说明 |
 |
OpenDwg |
打开dwg图文件 |
 |
_OpenWebDwg |
打开网络上的dwg文件,如：http://www.mxdraw.com/downland/test.dwg |
 |
SaveDwg |
保存dwg文件 |
 |
Z |
实时放大，缩小视区，与鼠标的中键滚动类似 |
 |
WindowZoom |
窗口缩放 |
 |
ZoomE |
范围缩放，计算当前图形的外包矩形框，把所有图形缩放到视区中 |
 |
P |
移动视区显示 |
 |
DViewTW45 |
视区旋转45度 |
 |
_OpenAllLaye |
打开所有图层 |
 |
_SelOffLayer |
关闭选择实体的图层 |
 |
ZoomP |
前一个视区 |
 |
MagnifyingGlass |
放大镜 |
 |
DsViewer |
鸟瞰 |
 |
Re |
重新生成图形 |
 |
U |
回退操作 |
 |
Plot |
打印 |
 |
ExportDwf |
DWF导出 |
 |
ImportDwf |
DWF导入 |
 |
_DrawModle |
绘图模式，普通模式和高质量显示模式切换 |
 |
_ViewColo |
修改视区背景色 |
 |
_ShowLineWeight |
显示线重模式间的切换 |
 |
ExportPdf |
导出PDF文件，不需要虚拟打印机，控件还有另一种需要虚拟打印机导出PDF文件的接口：MxDraw:: MultiDwgConvertPdf |
 |
_ExportJpg |
保存为JPG |
2、ET工具条：
图标 |
命令 |
说明 |
 |
_MxMeasurementDistance |
测量距离 |
 |
_Revcloud |
绘制云线命令 |
 |
MxET_CaleArea |
面积周长命令 |
 |
MxET_DrawComment |
绘制批注命令 |
 |
MxET_DrawStamp |
绘制图章命令 |
 |
MxET_Pencil |
>铅笔命令 |
 |
Mx_FindText |
文字查找命令 |
3、特征工具条：
图标 |
命令 |
说明 |
 |
MxLayerManager |
图层设置功能 |
 |
无 |
选择当前图层 |
 |
无 |
选择当前绘图颜色 |
 |
无 |
选择当前线型 |
4、绘图工具条：
图标 |
命令 |
说明 |
 |
_Line |
绘线 |
 |
_DrawRect |
绘矩形框 |
 |
_DrawArc |
>绘圆弧 |
 |
_DrawCircle |
绘圆 |
 |
_DrawSpline |
绘样条线 |
 |
_DrawEllipse |
绘椭圆 |
 |
_DrawEllipseArc |
绘椭圆弧 |
 |
_DrawPoint |
绘点 |
 |
_InsertBlock |
插入块 |
 |
_DrawText |
写文字 |
 |
_InsertImage |
插入图片 |
5、编辑工具：
图标 |
命令 |
说明 |
 |
_Erase |
删除 |
 |
_Copy |
复制 |
 |
_Move |
移动 |
 |
_Rotation |
旋转 |
 |
_Scale |
缩放 |
 |
_Offset |
偏移 |
 |
_Mirror |
镜向 |
 |
_SampleCurve |
离散 |
四、其它窗口说明
1、命令窗口如下图：
2、状态条窗口如下图：
3、模型空间和图纸空间切换Tab工具条：
4、捕捉设置窗口：

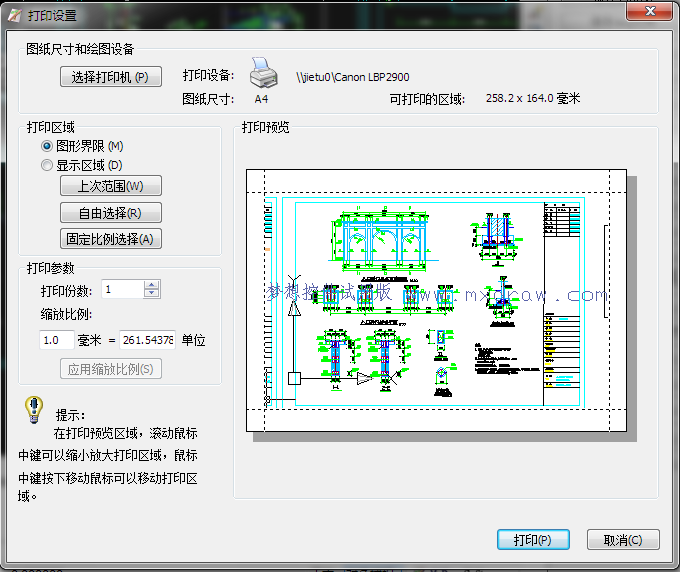

5、打印窗口：

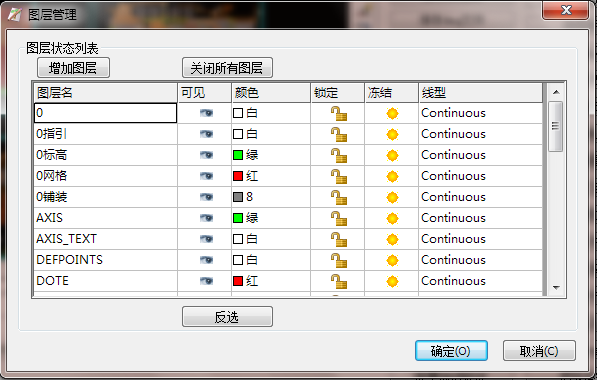

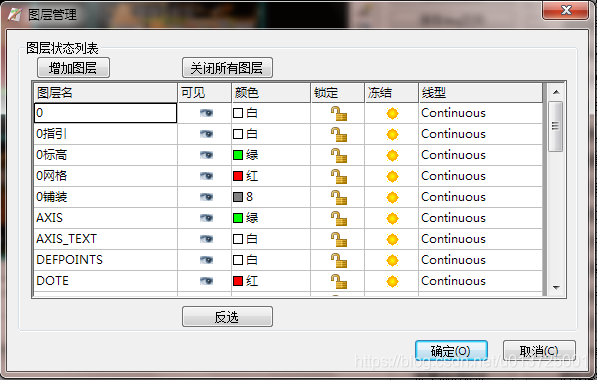

6、图层设置窗口：
