一、电子会议桌牌系统概述
电子会议桌牌它外形美观大方，完全取代了传统塑料、纸质或铜制桌牌，是会议桌面显示设备的一大创新，与传统桌牌相比，具有信息化程度高、可反复使用的特点，是现代信息化会议的理想工具，集成、优化、改造传统会议设备及流程，在高性价比的前提下，一次投资长期稳定使用，达到最经济性的目标，会议全过程实现真正无纸化，节约资源助力环保。
二、产品优势：
1. 支持模板自定义；
2. 更新快，常规1-3秒即可实现数据传输；
3. 支持可通过PC端后台、APP刷屏控制；
4. 更新的图片支持抖动算法；
5. 支持固件更新，升级更实用和有趣的用法；
6. 基于Web的应用界面，支持跨平台操作
7. 超低功耗，常规可使用3-5年电池寿命/电池充电
8. 无线通讯速率50/250kbps，无惧障碍物，超强穿透力
9. 点阵电子纸屏幕，双面高清显示更自然，视角接近180°
10. 自定义双向通信协议，安全可靠，简易快速部署，无需电缆
11. 支持全球部署，使用时无需安装即可直接使用
12. 支持空中唤醒，刷新快速效率高，简易操作界面
」参数：
三、电子桌牌「蓝牙版」参数：
1、7.5寸三色电子桌牌
7.5寸产品参数 |
产品型号 |
ESL_BWR7.5_D_BLE |
尺寸(mm) |
176.2*137.15*80mm |
|
显示技术 |
电子墨水屏双面显示 |
|
显示区域(mm) |
163.2(H) * 97.92(V) |
|
分辨率(像素) |
800*480 |
|
外观颜色 |
银色 |
|
显示颜色 |
黑/白/红 |
|
视觉角度 |
180° |
|
工作温度 |
0 - 40℃ |
|
产品重量 |
250g |
|
工作电压 |
3.0V(最低: 2.2V) |
|
续航时间 |
3-5年(每天更新两次) |
|
使用频率范围 |
2.400~2.480Ghz(蓝牙4.2) |
|
支持内容格式 |
文本/图片/二维码/条形码 |
|
模板设计 |
是 |
|
软、硬件加密 |
是 |
|
操作方式 |
使用手机APP（支持安卓+苹果系统） 通过蓝牙更改桌牌内容 |
2、7.5寸四色电子桌牌
7.5寸产品参数 |
产品型号 |
ESL_BWRY7.5_D_BLE |
尺寸(mm) |
176.2*137.15*80mm |
|
显示技术 |
电子墨水屏双面显示 |
|
显示区域(mm) |
163.2(H) * 97.92(V) |
|
分辨率(像素) |
800*480 |
|
外观颜色 |
银色 |
|
显示颜色 |
黑/白/红/黄 |
|
视觉角度 |
180° |
|
工作温度 |
0 - 40℃ |
|
产品重量 |
268g |
|
电池容量 |
2300mAh |
|
供电方式 |
锂电池供电(Type-C 接口充电) |
|
续航时间 |
3-5年(每天更新两次) |
|
使用频率范围 |
2.4G |
|
支持内容格式 |
文本/图片/二维码/条形码 |
|
模板设计 |
是 |
|
软、硬件加密 |
是 |
|
操作方式 |
使用手机APP（支持安卓+苹果系统） 通过蓝牙更改桌牌内容 |
3、7.3寸七色电子桌牌
7.3寸产品参数 |
产品型号 |
ESL_7color_7.3_D_BLE |
尺寸(mm) |
176.2*137.15*80mm |
|
显示技术 |
电子墨水屏双面显示 |
|
显示区域(mm) |
163.2(H) * 97.92(V) |
|
分辨率(像素) |
800*480 |
|
外观颜色 |
银色 |
|
显示颜色 |
黑/白/红/黄/橙/蓝/绿 |
|
视觉角度 |
180° |
|
工作温度 |
15 - 35℃ |
|
产品重量 |
268g |
|
电池容量 |
2300mAh |
|
供电方式 |
锂电池供电(Type-C 接口充电) |
|
续航时间 |
充一次电管用一年 |
|
使用频率范围 |
2.4G |
|
支持内容格式 |
文本/图片/二维码/条形码 |
|
模板设计 |
是 |
|
软、硬件加密 |
是 |
|
操作方式 |
使用手机APP（支持安卓+苹果系统） 通过蓝牙更改桌牌内容 |
4、10.85寸三色电子桌牌
10.8寸产品参数 |
产品型号 |
PE1085R_D_BLE |
尺寸(mm) |
280*58*129.9mm |
|
显示技术 |
电子墨水屏双面显示 |
|
显示区域(mm) |
258.76(H) * 90.68(V) |
|
外观颜色 |
银色 |
|
显示颜色 |
黑/白/红 |
|
视觉角度 |
180° |
|
工作温度 |
0 - 40℃ |
|
供电方式 |
锂电池供电(Type-C 接口充电) |
|
续航时间 |
充一次电管用一年 |
|
使用频率范围 |
2.400~2.480Ghz(蓝牙5.0) |
|
支持内容格式 |
文本/图片/二维码/条形码 |
|
模板设计 |
是 |
|
软、硬件加密 |
是 |
|
NFC功能 |
是 |
|
操作方式 |
使用手机APP（支持安卓+苹果系统） 通过蓝牙更改桌牌内容 |
四、蓝牙版操作流程：
http://192.168.1.171/esls_new/mms/tologin

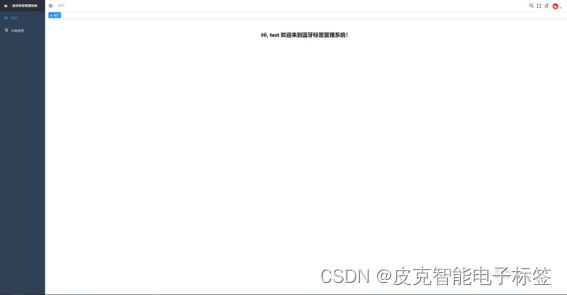

①点击网址链接，登录蓝牙标签管理系
②设备管理-模板管理-新增
③模板编辑-选择屏幕参数-类型-10.8寸@EPS黑白红色
④自定义编辑内容
⑤保存/另存为-模板管理，即可找到模板
⑥手机登录【蓝牙标签】-扫描桌牌底部ID码
⑦编辑-模板选择-投屏

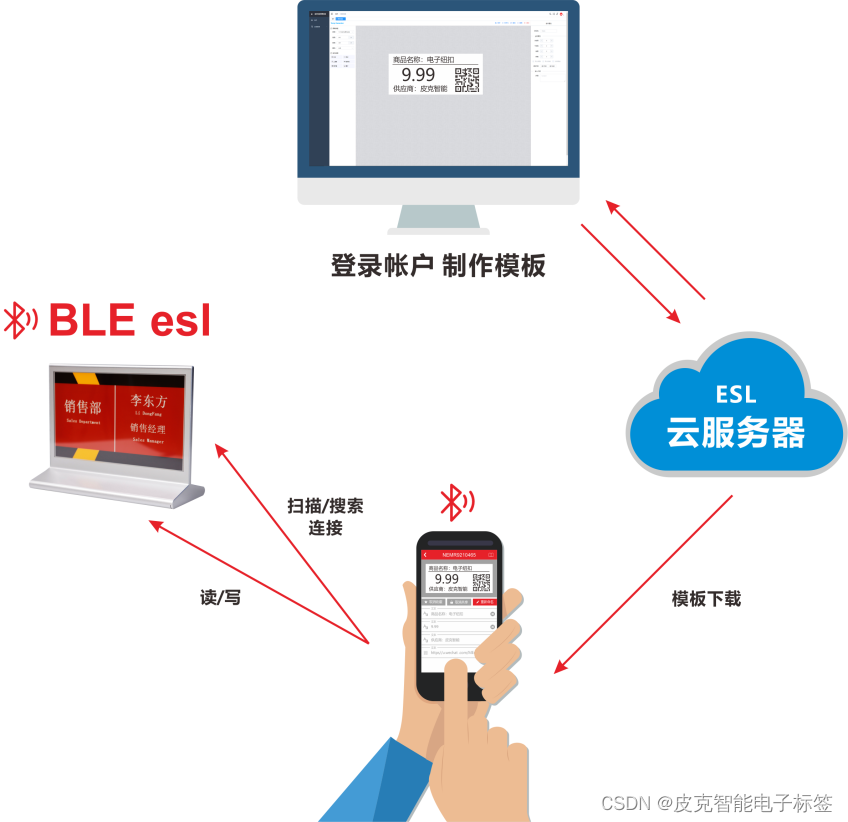

五、系统结构：
六、电子桌牌「基站版」参数：
1、7.5寸三色电子桌牌
7.5寸产品参数 |
产品型号 |
ESL_BWR7.5_D |
尺寸(mm) |
176.2*137.15*80mm |
|
显示技术 |
电子墨水屏双面显示 |
|
显示区域(mm) |
163.2(H) * 97.92(V) |
|
分辨率(像素) |
800*480 |
|
外观颜色 |
银色 |
|
显示颜色 |
黑/白/红 |
|
视觉角度 |
180° |
|
工作温度 |
0 - 40℃ |
|
产品重量 |
250g |
|
工作电压 |
3.0V(最低: 2.2V) |
|
续航时间 |
3-5年(每天更新两次) 或TypeC充电款（一年一充） |
|
使用频率范围 |
2.400~2.480Ghz(蓝牙4.2) |
|
支持内容格式 |
文本/图片/二维码/条形码 |
|
模板设计 |
是 |
|
软、硬件加密 |
是 |
|
通信半径 |
30m |
|
操作方式 |
基站: PICK_Router_V4.4 / PICK_Router_V2.4 |
2、7.5寸四色电子桌牌
7.5寸产品参数 |
产品型号 |
ESL_BWRY7.5_D |
尺寸(mm) |
176.2*137.15*80mm |
|
显示技术 |
电子墨水屏双面显示 |
|
显示区域(mm) |
163.2(H) * 97.92(V) |
|
分辨率(像素) |
800*480 |
|
外观颜色 |
银色 |
|
显示颜色 |
黑/白/红/黄 |
|
视觉角度 |
180° |
|
工作温度 |
0 - 40℃ |
|
产品重量 |
268g |
|
电池容量 |
2300mAh |
|
供电方式 |
锂电池供电(Type-C 接口充电) |
|
续航时间 |
一年一充电 |
|
使用频率范围 |
2.4G |
|
支持内容格式 |
文本/图片/二维码/条形码 |
|
模板设计 |
是 |
|
软、硬件加密 |
是 |
|
通信半径 |
30m |
|
操作方式 |
基站: PICK_Router_V4.4 / PICK_Router_V2.4 |
3、7.3寸七色电子桌牌
7.3寸产品参数 |
产品型号 |
ESL_7color_7.3_D |
尺寸(mm) |
176.2*137.15*80mm |
|
显示技术 |
电子墨水屏双面显示 |
|
显示区域(mm) |
163.2(H) * 97.92(V) |
|
分辨率(像素) |
800*480 |
|
外观颜色 |
银色 |
|
显示颜色 |
黑/白/红/黄/橙/蓝/绿 |
|
视觉角度 |
180° |
|
工作温度 |
15 - 35℃ |
|
产品重量 |
268g |
|
电池容量 |
2300mAh |
|
供电方式 |
锂电池供电(Type-C 接口充电) |
|
续航时间 |
充一次电管用一年 |
|
使用频率范围 |
2.4G |
|
支持内容格式 |
文本/图片/二维码/条形码 |
|
模板设计 |
是 |
|
软、硬件加密 |
是 |
|
通信半径 |
30m |
|
操作方式 |
基站: PICK_Router_V4.4 / PICK_Router_V2.4 |
七、基站版操作流程：
http://192.168.1.171/esls_new/mms/tologin

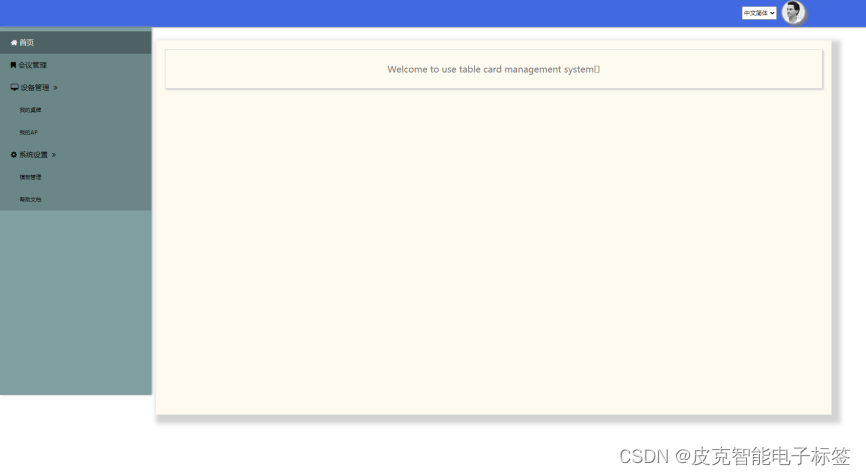

①点击链接，登录桌牌管理系统
②会议管理-添加会议
③选择模板类型-添加桌牌对好桌牌地址
④刷新桌牌数据
⑤页面内直接修改内容
⑥更新会议桌牌内容
（大数量应用也可以导出excel表格修改编辑内容后再导入表格）
平常修改使用只需要5、6步骤即可

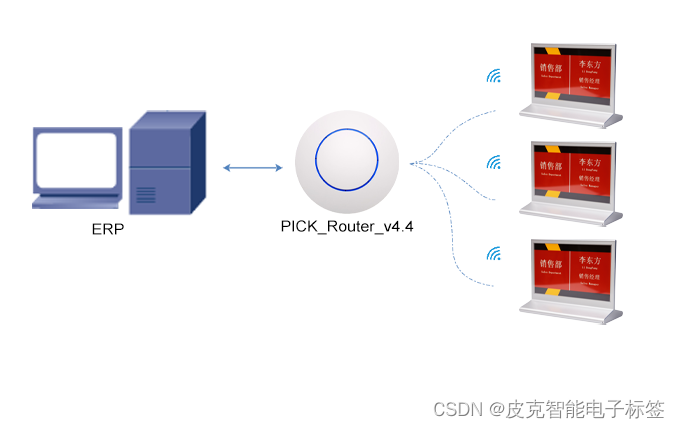

八、系统结构：
九、应用场景：
主要应用在：会议桌牌、办公会议、大厅展会、会议场馆等。
