Ⅰ 流量整型
功能介绍
锐捷系列设备实现的通用流量整形(Generic Traffic Shaping ，GTS)可以对不规则或不符合预定流量特性的报文流进行整形，以利于网络上下游之间的带宽匹配。
GTS使用报文缓冲区和令牌桶来完成，当报文流发送速度过快时，首先在缓冲区进行缓存，在令牌桶的控制下，再均匀地发送这些被缓冲的报文。
流量整型（GTS）与流量监管（rate-limit）的区别：
1、GTS有缓存机制，对于超出预定流量的报文进行缓存，使得流量更平滑；rate-limit无缓存机制，对于超出预定流量的报文直接丢弃。
2、GTS功能模块是在接口队列机制之后进行，而rate-limit是在报文进队列前进行；导致的结果是，如果使用rate-limit进行了限速，那么队列机制即使配置也起不到作用；而GTS可以和队列机制配合使用，组成完整的QoS保障机制。
应用场景
企业租用运营商的专线，可能专线的可用带宽远小于接口的物理带宽（例如MSTP专线），那么此时若接口流量超过专线的带宽，便会在运营商的网络里面产生丢包，影响网络的使用体验，我们可以在路由器的外网接口进行限速，把出接口的流量限制为运营商的可用带宽，超过的流量进行缓存，待流量小时进行转发，防止在运营商的网络里面产生丢包，提高网络的使用体验。
一、组网需求
RSR-A路由器作为某网络接入路由器，出口是MSTP专线，带宽为2M
二、组网拓扑
三、配置要点
1、在接口使用tracffic-shap进行流量整型
四、配置步骤
1、在接口使用traffic-shap rate 进行流量整型
RSR-A(config)#interface GigabitEthernet 0/0
RSR-A(config-GigabitEthernet 0/0)#traffic-shape rate 1900000
命令说明：
1） 这里配置整型为1900000bps，等于1.9Mbps（运营商带宽单位也是Mbps）。该参数值请按下文“整形带宽参数设置经验值“的计算方法填写。
2） 这个配置后面还有一些令牌桶、突发等参数可调试，建议不去配置，系统自动生成
RSR-A(config-GigabitEthernet 0/0)#traffic-shape rate 2000000 ?
<0-100000000> Bits per interval, sustained
<cr>
注意：
1、上文配置案例中运营商提供的MSTP链路带宽是2Mbps，可为什么配置1.9Mbps？
原因：运营商提供的带宽不一定达到2M，通常也略有水分。但就是一点点的水分会影响QoS的效果。比如，运营商宣称2Mbps，实际只有1.9Mbps，GTS配置的是2Mbps，导致的结果是，在达到1.99Mbps流量时，队列机制还未生效，但已经有0.09Mbps的流量被运营商丢弃了，对于优先级高的报文也是等比例丢弃，无法确保QoS效果。
2、整形带宽参数设置经验值：
以太链路：配置为运营商提供带宽的95%
ATM链路：配置为运营商提供带宽的80% 。说明：由于QoS是IP层功能，数据进入ATM接口封装为信元后，报文开销会而外增大许多，所以，如果ATM带宽10Mbps时，GTS限制为8Mbps，加上ATM信元开销就接近10Mbps了。
五、配置验证

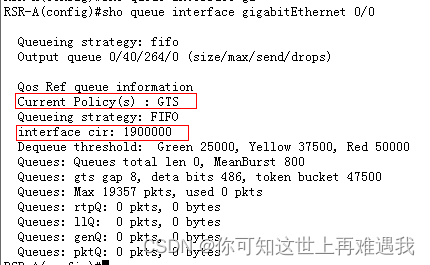

1、通过sho queue interface gigabitEthernet 0/0具体接口，确认接口调用。
Ⅱ QoS实施指导
功能介绍
QoS的实施，不仅仅只是队列机制的应用，它包括了”流量分类和标记“，”拥塞管理（队列机制）“，”流量整型“的有机结合。
对于CBWFQ和LLQ的实施，特殊注意，要与GTS配合使用。
注意：锐捷队列机制有默认的default队列，无需配置；所有未被定义到的数据流默认属于default队列；网络拥塞时default队列默认低优先级处理，占用剩余未分配的带宽；类似于思科的default队列；区别在于，思科的default队列需要配置，而锐捷的不需要配置；
一、组网需求
RSR-A作为某金融接入路由器，GI0/0 为出接口，租用MSTP专线，带宽为 2M，需要对以下流分类采用LLQ机制进行带宽保障，并对相应的流量进行标记，以便于上级设备使用标记进行控制：
1、对于视频监控，需要确保低延时，并保障500Kbps带宽，设置IP优先级为5
2、对于生产网段流量，保障 600Kbps带宽，设置IP优先级为4
3、对于办公网段流量，保障 800Kbps带宽，设置IP优先级为2
二、组网拓扑

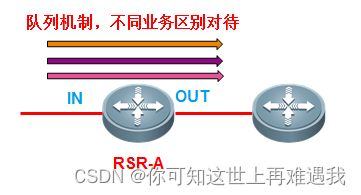

三、配置要点
1、进行流分类标记
2、配置LLQ队列策略
1）配置接口可用带宽比例
2）用ACL进行流量分类
3）定义类别映射表，class-map关联ACL
4）定义策略映射表，关联class-map，并对class-map对应分类打标并QoS策略
5）在接口调用policy-map
3、配置GTS
四、配置步骤
1、进行流分类标记
流分类标记可以在入口方向标记，也可以在出方向标记；可以使用”class-map“”CAR“”PBR“三种方式之一进行打标。
但是，在这种使用LLQ或着CBWFQ的场景中，推荐的方式是使用”class-map“方式，并且在配置LLQ或CBWFQ时同步进行打标，简化了配置
下文将以class-map的方式举例，如果需要使用其他方式打标，可以参考”流量分类和标记“章节（典型配置--->QoS--->流量分类和打标）
2、配置LLQ队列策略
1）配置接口可用带宽比例：
RSR-A(config)#interface GigabitEthernet 0/0
RSR-A(config-GigabitEthernet 0/0)#max-reserved-bandwidth 95
//默认情况下，分配给所有类别的带宽总和不能超过接口可用带宽的75%。余下的25%用于传输控制数据流和路由选择数据流。在实际使用中，一般推荐配置为95-99，充分利用链路带宽的同时，确保预留部分带宽给路由协商等控制报文使用。
2）用ACL进行流量分类
RSR-A(config)#access-list 100 permit ip 192.168.1.0 0.0.0.255 any //定义视频网段数据流
RSR-A(config)#access-list 101 permit ip 172.16.1.0 0.0.0.255 any //定义生产网段数据流
RSR-A(config)#access-list 102 permit ip 10.1.1.0 0.0.0.255 any//定义办公网段数据流
3）定义类别映射表，class-map关联ACL
RSR-A(config)#class-map SP//定义视频流分类，注意，这里的命名区分大小写
RSR-A(config-cmap)#match access-group 100
RSR-A(config-cmap)#class-map SC //定义生产流分类
RSR-A(config-cmap)#match access-group 101
RSR-A(config-cmap)#class-map BG //定义办公流分类
RSR-A(config-cmap)#match access-group 102
4）定义策略映射表，关联class-map，并对class-map对应分类打标并QoS策略
RSR-A(config)#policy-map ruijie
RSR-A(config-pmap)#class SP
RSR-A(config-pmap-c)#priority 500//定义视频流分类带宽保障500Kbps，priority 是LLQ的带宽保障关键字。这里的单位是kbps
RSR-A(config-pmap-c)#set ip precedence 5 //设置IP优先级，可以在对流分类进行带宽保障的同时进行打标
RSR-A(config-pmap)#class SC
RSR-A(config-pmap-c)#bandwidth 600 //定义生产流分类带宽保障600Kbps,bandwidth 是CBWFQ的带宽保障关键字。这里的单位是kbps
RSR-A(config-pmap-c)#set ip precedence 4 //设置IP优先级，可以在对流分类进行带宽保障的同时进行打标
RSR-A(config-pmap-c)#class BG
RSR-A(config-pmap-c)#bandwidth 800 //还可以使用带宽比例来配置 bandwidth percent 50
RSR-A(config-pmap-c)#set ip precedence 2 //设置IP优先级，可以在对流分类进行带宽保障的同时进行打标
5）在接口调用policy-map
RSR-A(config)#interface GigabitEthernet 0/0
RSR-A(config-GigabitEthernet 0/0)#service-policy output ruijie //队列调度，只能应用在接口出方向
3、配置GTS
RSR-A(config-GigabitEthernet 0/0)#traffic-shape rate 1900000
//技巧：
1、配置GTS的目的：我们使用的是千兆接口和运营商MSTP互联，那么该GI0/0接口为千兆全双工模式。队列机制生效的前提是感知到了接口拥塞。很明显，这里千兆接口是不可能拥塞的，报文都在运营商那端被丢弃。而这里GTS除了起到整型作用，还为QoS模块提供了一个拥塞的参考带宽，即，超过2Mbps就拥塞了，队列机制要开始按需调度了。
2、这里运营商提供的MSTP链路带宽是2Mbps，可为什么配置1.9Mbps？因为，运营商提供的带宽不一定达到2M，通常也略有水分。但就是一点点的水分会影响QoS的效果。比如，运营商宣称2Mbps，实际只有1.9Mbps，GTS配置的是2Mbps，导致的结果是，在达到1.99Mbps流量时，队列机制还未生效，但已经有0.09Mbps的流量被运营商丢弃了，对于优先级高的报文也是等比例丢弃，无法确保QoS效果。
3、经验值：
以太链路：配置为运营商提供带宽的95%
ATM链路：配置为运营商提供带宽的80% 。说明：由于QoS是IP层功能，数据进入ATM接口封装为信元后，报文开销会额外增大许多，所以，如果ATM带宽10Mbps时，GTS限制为8Mbps，加上ATM信元开销就接近10Mbps了。
//备注：
bandwith：为该接口剩下的全部可用带宽而言
percent：为该接口全部可用带宽而言
接口全部可用带宽计算方法：默认为接口带宽的75%，可通过上述命令max-reserved-bandwidth来调整这个比例。如果接口下配置GTS traffic-shaping，则全部可用带宽为shaping后的75%。
五、配置验证

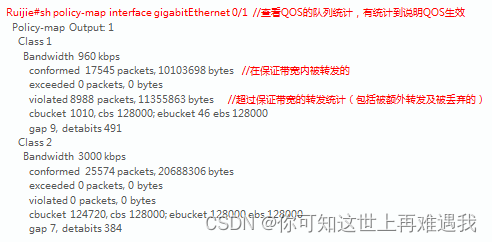

1、通过show policy-map interface 具体接口，确认接口LLQ策略情况。
2、通过sho queue interface gigabitEthernet 0/0具体接口，确认接口GTS和队列调用情况。
