一、首先，我们需要准备的工具和材料有：
1. STM32F103单片机芯片及其开发板
2. 一根USB数据线和RS232升USB转TTL转换模块（包括RS232升USB转TTL线和RS232升USB转TTL小板）
3. ST-Link/V2调试器
4. Keil或IAR等集成开发环境
5. 串口数据传输工具，如SecureCRT等
二、安装环境
1) 安装 SecureCRT 软件
2) 安装 驱动
CH340驱动软件，连接CRT软件与单片机、电脑串口通讯驱动
安装完毕后，检查设备管理器中的端口项是否有CH340串口端口是否安装成功
CH9102串口驱动，连接单片机与电脑数据传输的驱动
安装完毕后，检查设备管理器中的端口项是否有CH340串口端口是否安装成功
3）连线
单片机连接USB转TTL转接模块
SB转TTL转接模块端
红色线连接GND，褐色线连接RXD，黑色线连接TXD
单片机端
红色连接GND，pa9对应褐色线连接RXD，pa10黑色线连接TXD
单片机与电脑端通讯
通过tplink和usb通讯线连接
通过usb通讯线先连接板子usb和电脑端的usb接口；

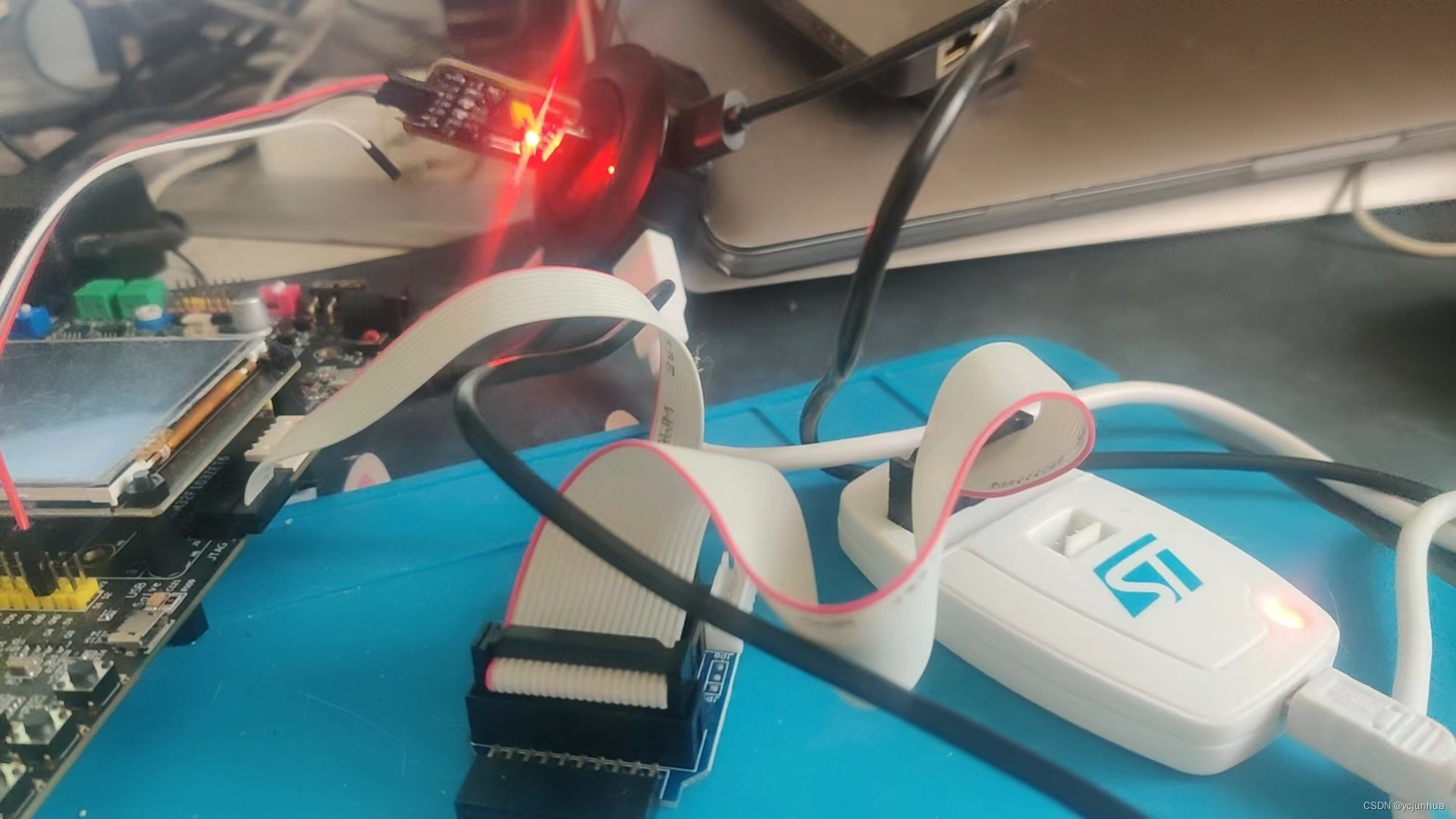

使用下面这种STLINK的话，也可以使用转接板，下面是整体的搭建效果：
4）安装MDK5
安装的时候注意不要有中文路径，路径越短越好。安装过程比较简单，一直下一步即可。

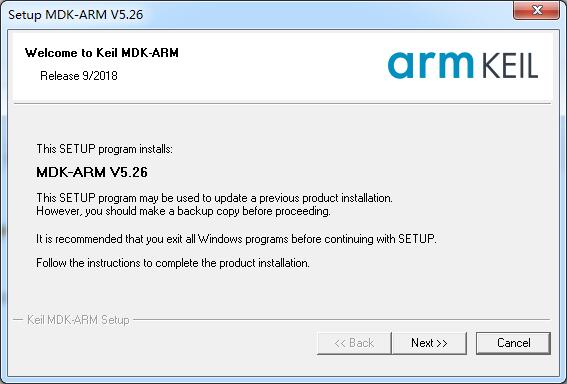

1、下载完毕后，点击安装。

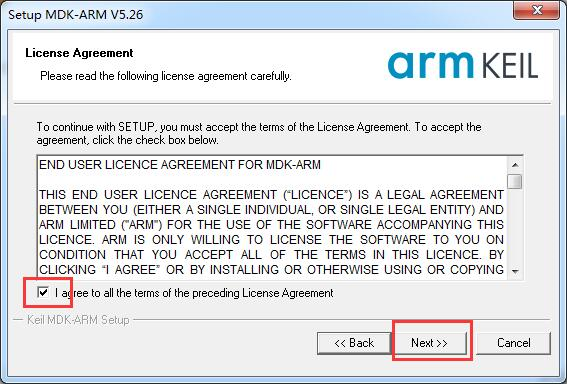

2、勾上同意，Next。

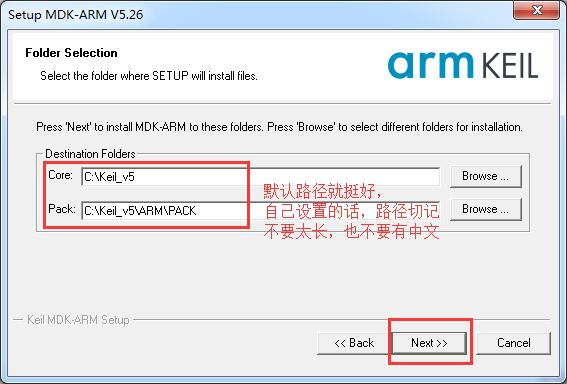

3、注意安装路径。

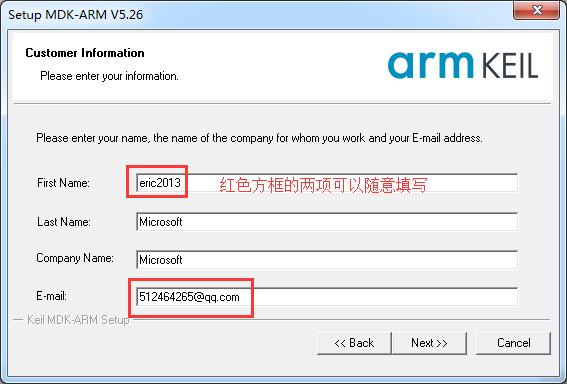

4、红色方框的两项随意填写，Next。

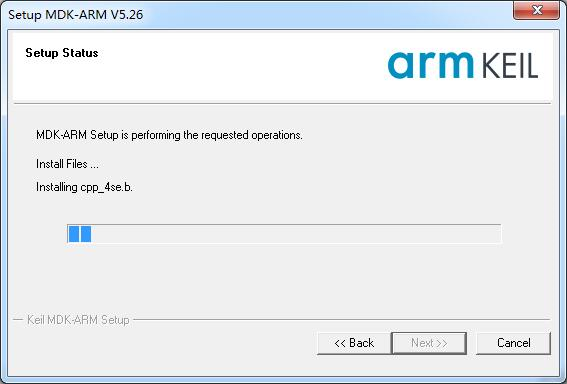

5、剩下就是时间略长的安装过程。

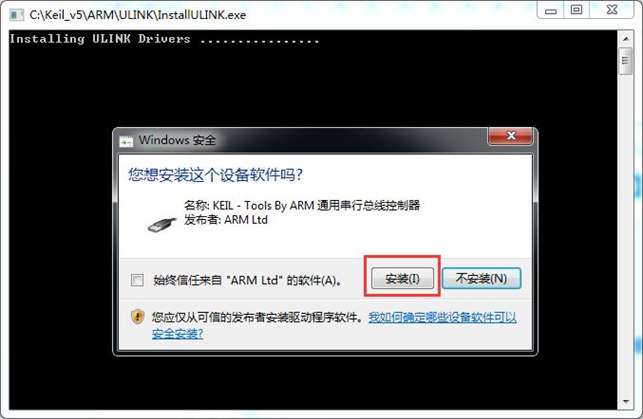

6、安装结束前会提示是否安装ULINK驱动，安装即可。

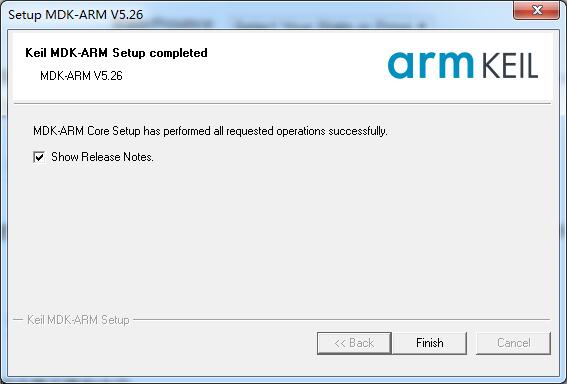

7、至此，MDK就安装完毕了。
安装完毕后，如果弹出下面界面，是因为要更新安装包列表，这个要连接MDK服务器的。

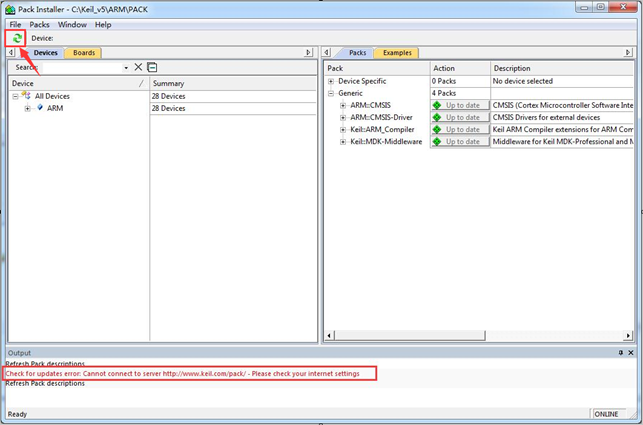

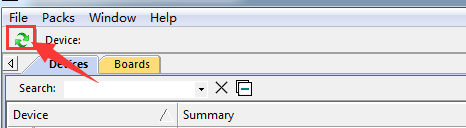

首次打开MDK会弹出下面的界面，点击左上角的刷新图标，如果是下面效果，表示的确无法连接到MDK服务器，此时可以重启电脑试试。

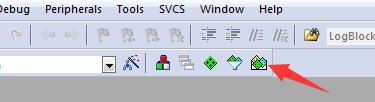

再次打开MDK后，点击这里弹出软件包安装界面，看看是否可以刷新成功：
如果还是有问题的话，基本不用管了，直接去官网下载相应的软件包，然后导入即可（见下面H7软件包的安装）。

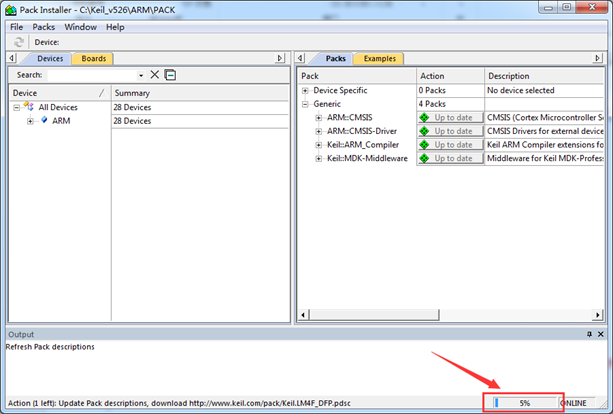

正常更新的时候，右下角有个更新进度：

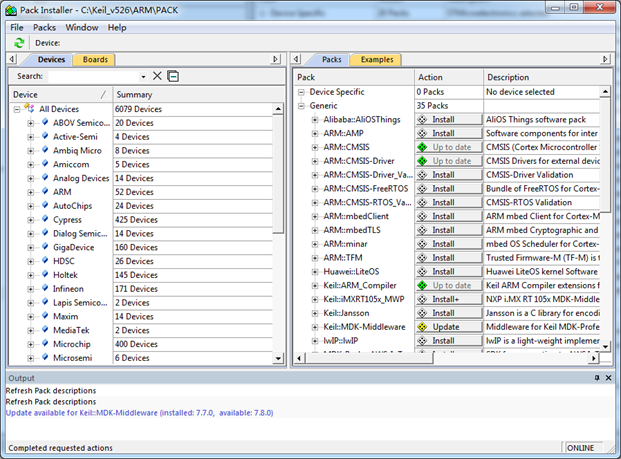

更新完毕后的效果如下：
5）安装CRT串口软件（终端仿真软件SecureCRT）
串口软件有很多，大家选择自己顺手的即可，本教程配套的例子是一直用的SecureCRT测试的。这个软件最大的好处就是稳定不死机，即使大家的串口死机了，它都没问题。
汉化绿色版下载，无需安装，解压出来即可使用：
论坛下载地址：
备份下SecureCRT6.2.0汉化绿色版 - 开发环境 - 硬汉嵌入式论坛 - Powered by Discuz!
SecureCRT使用方法：
SecureCRT是一款支持SSH和串口的终端仿真程序，功能非常强大，我们只使用其中的串口部分即可。
下面我们只介绍如何设置串口。

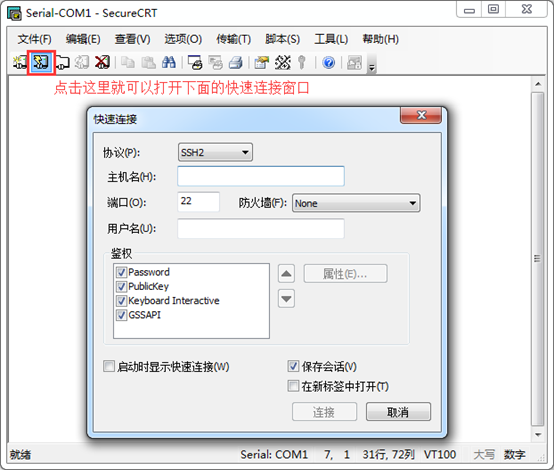

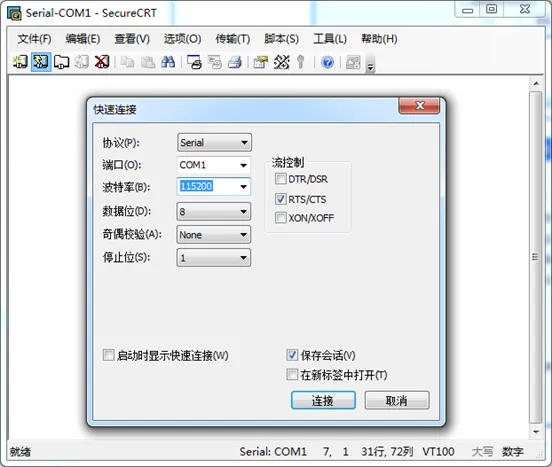

启动SecureCRT软件，第一次使用时，会弹出“快速连接”窗口：
在快速连接窗口中设置如下：
- 协议栏选择：Serial
- 端口选择USB虚拟串口对应的COM号（如果不知道COM号，请打开设备管理器->端口进行查阅）
- 波特率选择115200
- 数据位按缺省值：8位
- 奇偶校验选择无（None）
- 停止位选择缺省值：1
- 流控都不勾选
保存会话前面打勾，这样下次启动就不需要再设置了。

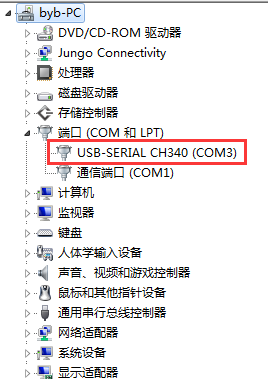

如果要查看串口号，需要大家查看设备管理器，特别是用RS232转串口线时，有时候换个电脑端的USB接口插入，都会导致串口号改变了。比如下面使用的COM3：
如果大家要自己更改串口号也是可以的：6)6)6

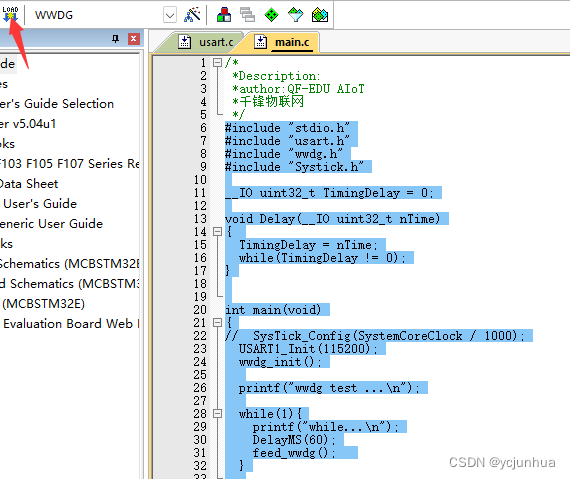

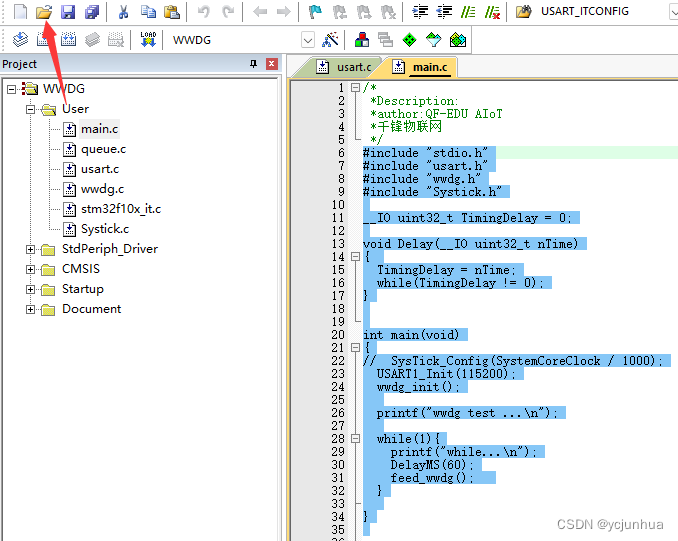

6）用MDK5创建代码
#include "stdio.h"
#include "usart.h"
#include "wwdg.h"
#include "Systick.h"
__IO uint32_t TimingDelay = 0;
void Delay(__IO uint32_t nTime)
{
TimingDelay = nTime;
while(TimingDelay != 0);
}
int main(void)
{
// SysTick_Config(SystemCoreClock / 1000);
USART1_Init(115200);
wwdg_init();
printf("wwdg test ...\n");
while(1){
printf("while...\n");
DelayMS(60);
feed_wwdg();
}
}
编译
下载程序到单片机
7）创建SecureCRT的仿真程序
SecureCRT是一款支持SSH和串口的终端仿真程序，功能非常强大，我们只使用其中的串口部分即可。
下面我们只介绍如何设置串口。
启动SecureCRT软件，第一次使用时，会弹出“快速连接”窗口：
在快速连接窗口中设置如下：
- 协议栏选择：Serial
- 端口选择USB虚拟串口对应的COM号（如果不知道COM号，请打开设备管理器->端口进行查阅）
- 波特率选择115200
- 数据位按缺省值：8位
- 奇偶校验选择无（None）
- 停止位选择缺省值：1
- 流控都不勾选
保存会话前面打勾，这样下次启动就不需要再设置了。
如果要查看串口号，需要大家查看设备管理器，特别是用RS232转串口线时，有时候换个电脑端的USB接口插入，都会导致串口号改变了。比如下面使用的COM3：
如果大家要自己更改串口号也是可以的：
