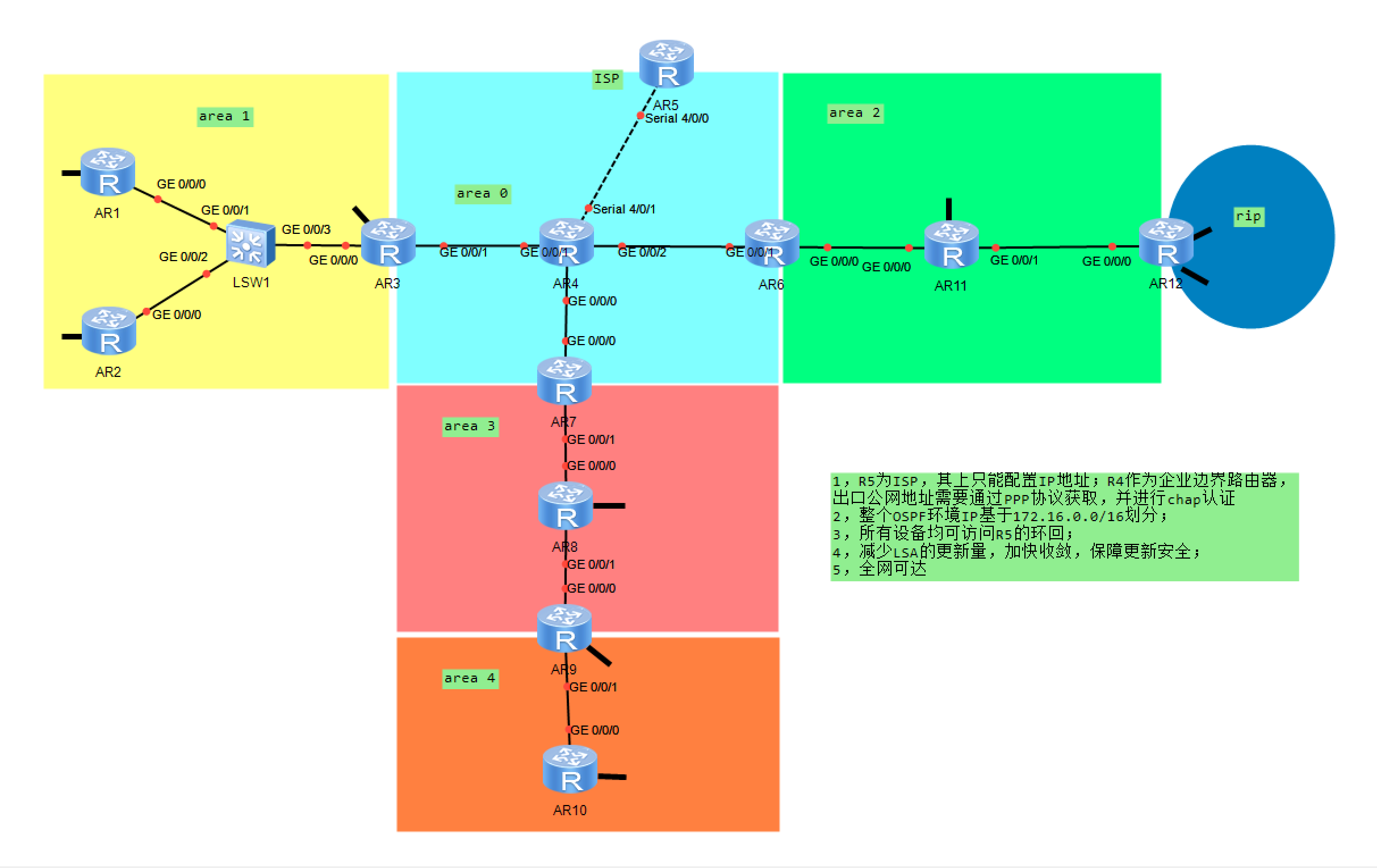

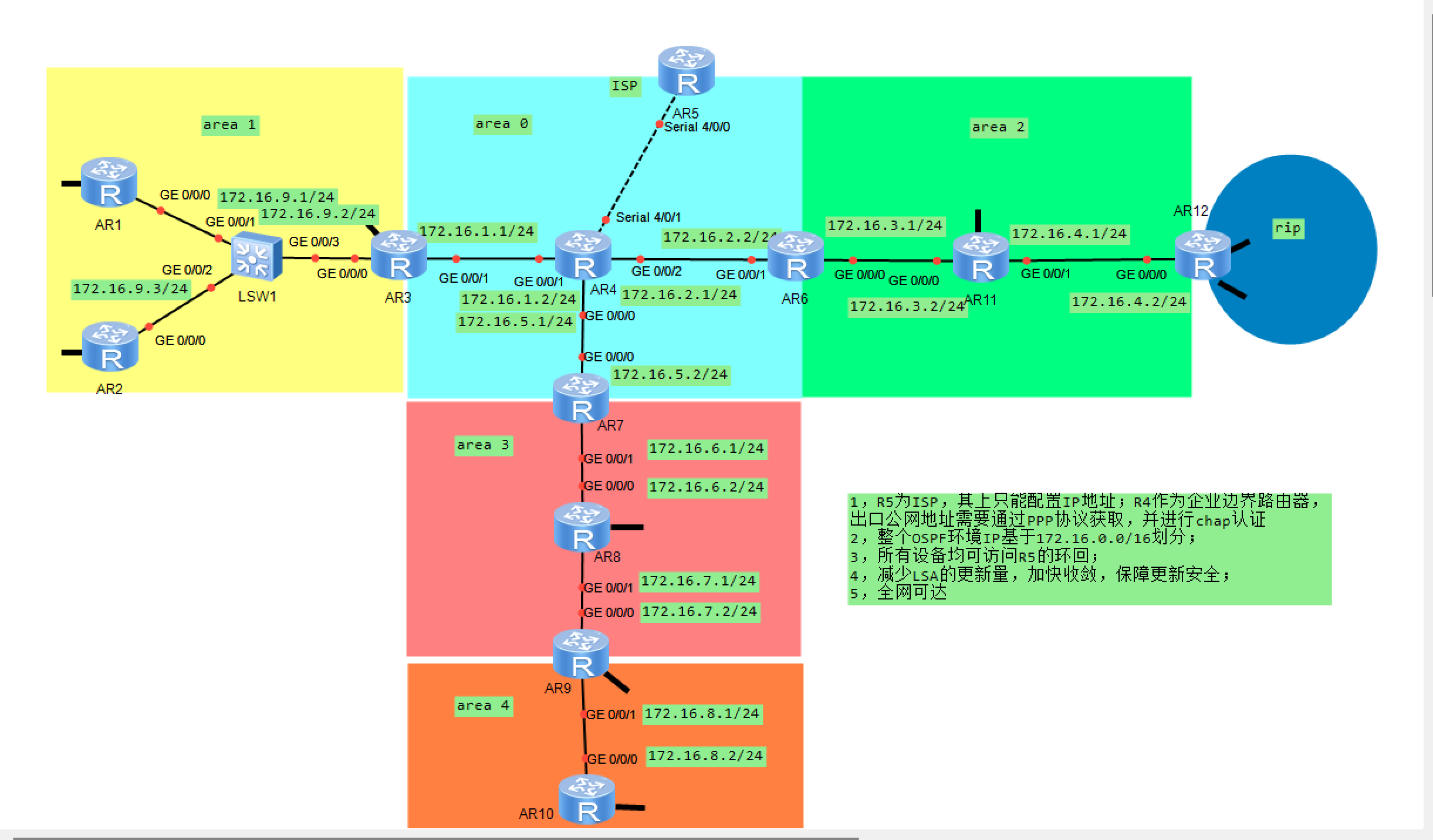

一、拓补图
二、实验需求
1，R5为ISP，其上只能配置IP地址；R4作为企业边界路由器，
出口公网地址需要通过PPP协议获取，并进行chap认证
2，整个OSPF环境IP基于172.16.0.0/16划分；
3，所有设备均可访问R5的环回；
4，减少LSA的更新量，加快收敛，保障更新安全；
5，全网可达
三、实验步骤
现在，IP规划：
R3-GE0/0/1（area0）：172.16.1.1/24
R4-GE0/0/1（area0）：172.16.1.2/24
R4-GE0/0/2（area2）：172.16.2.1/24
AR6-GE0/0/0（area2）：172.16.2.2/24
AR6-GE0/0/1（area2）：172.16.3.1/24
AR11-GE0/0/0（area2）：172.16.3.2/24
AR11-GE0/0/1（area2）：172.16.4.1/24
AR12-GE0/0/0（area2）：172.16.4.2/24
R4-GE0/0/0（连AR7）：172.16.5.1/24（area3）
AR7-GE0/0/0（area3）：172.16.5.2/24
AR7-GE0/0/1（area3）：172.16.6.1/24
AR8-GE0/0/0（area3）：172.16.6.2/24
AR8-GE0/0/1（area4）：172.16.7.1/24
AR9-GE0/0/0（area4）：172.16.7.2/24
AR9-GE0/0/1（area4）：172.16.8.1/24
R1-GE0/0/1（area1）：172.16.9.1/24
LSW1-GE0/0/3（area1）：172.16.9.2/24
R2-GE0/0/2（area1）：172.16.9.3/24
步骤：

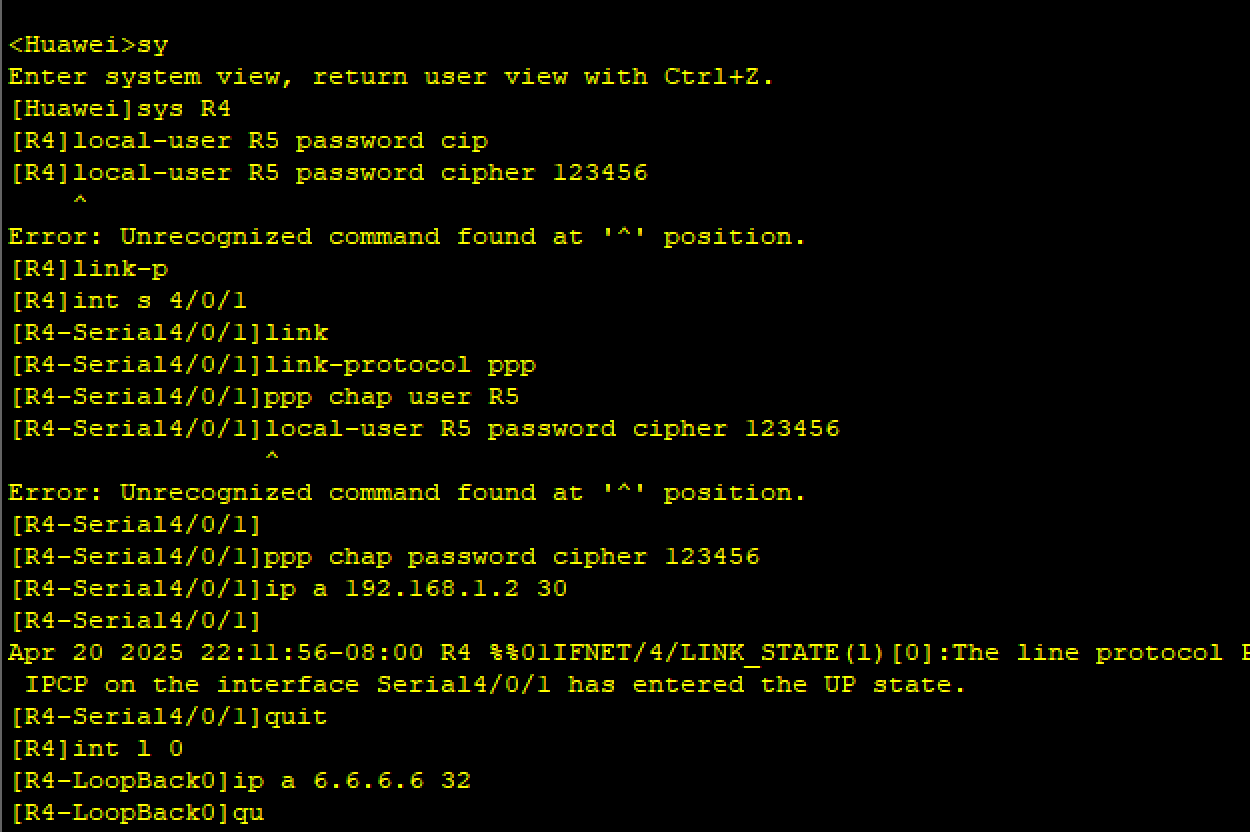

R5 和 R4 的 PPP 及 CHAP 认证配置：R5 作为 ISP，配置接口 IP 及 CHAP 认证的用户名和密码；R4 创建对应用户，配置 PPP 协议及认证方式，获取公网地址。

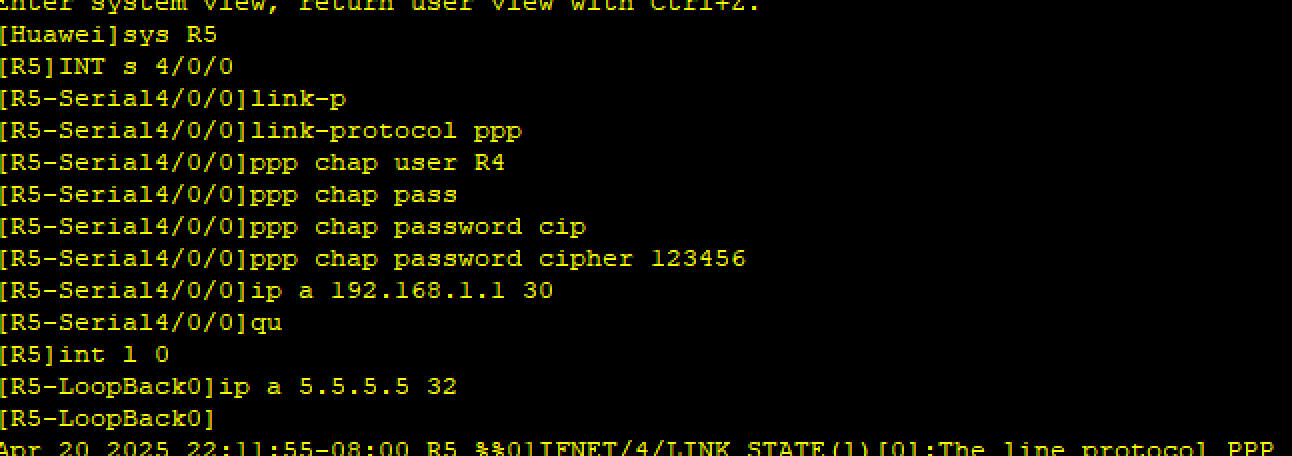

R5（ISP配置）:
[R5]interface Serial4/0/0
[R5-Serial4/0/0]link-protocol ppp
[R5-Serial4/0/0]ppp chap user R4
[R5-Serial4/0/0]ppp chap password cipher 123456
[R5-Serial4/0/0]ip address 192.168.1.1 30
[R5-Serial4/0/0]quit
[R5]interface LoopBack 0
[R5-LoopBack0]ip address 5.5.5.5 32
[R5-LoopBack0]quit

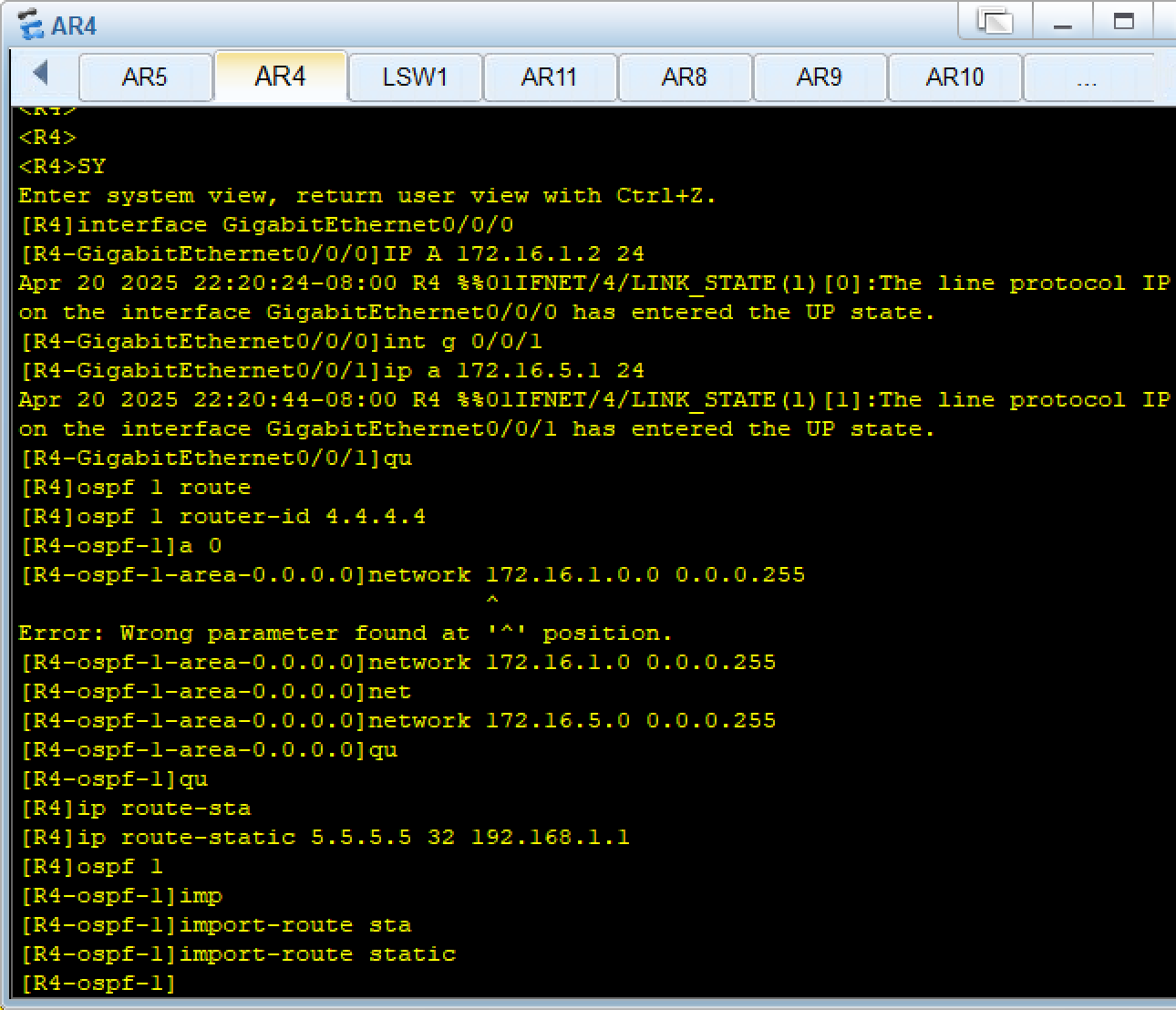

R4（边界路由配置）:
[R4]interface GigabitEthernet0/0/0
[R4-GigabitEthernet0/0/0]ip address 172.16.1.2 24
[R4-GigabitEthernet0/0/0]quit
[R4]interface GigabitEthernet0/0/1
[R4-GigabitEthernet0/0/1]ip address 172.16.5.1 24
[R4-GigabitEthernet0/0/1]quit [R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0]network 172.16.5.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0]quit
[R4-ospf-1]quit
[R4]ip route-static 5.5.5.5 32 192.168.1.1
[R4]ospf 1
[R4-ospf-1]import-route static
[R4-ospf-1]quit
各路由器 OSPF 配置：按所属区域配置 OSPF 进程，宣告接口网段。在 ABR（如 AR3、AR6、AR7、AR9）上进行路由汇总，减少 LSA 更新量。

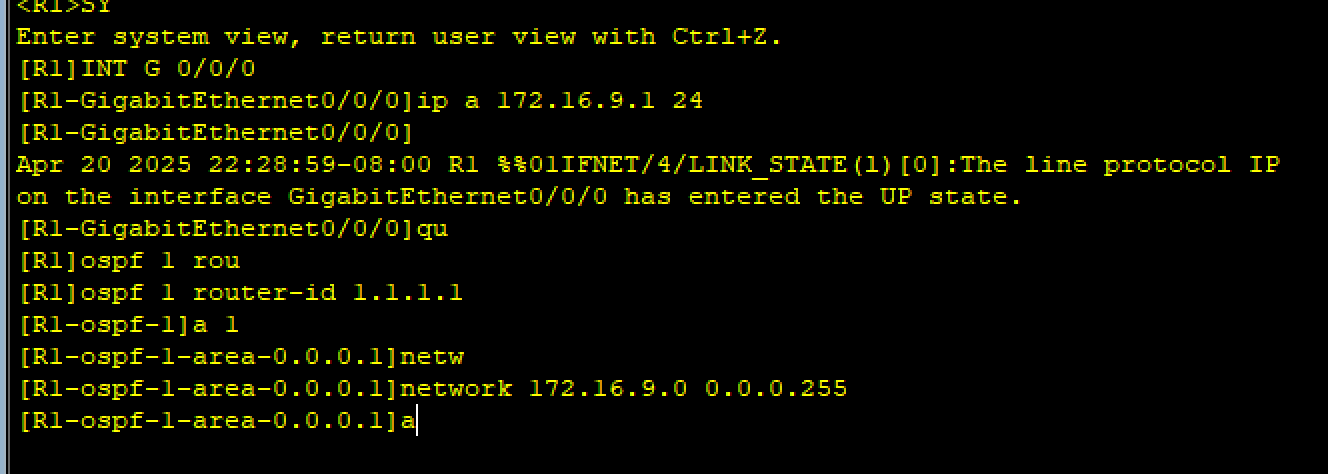

R1:
R2：

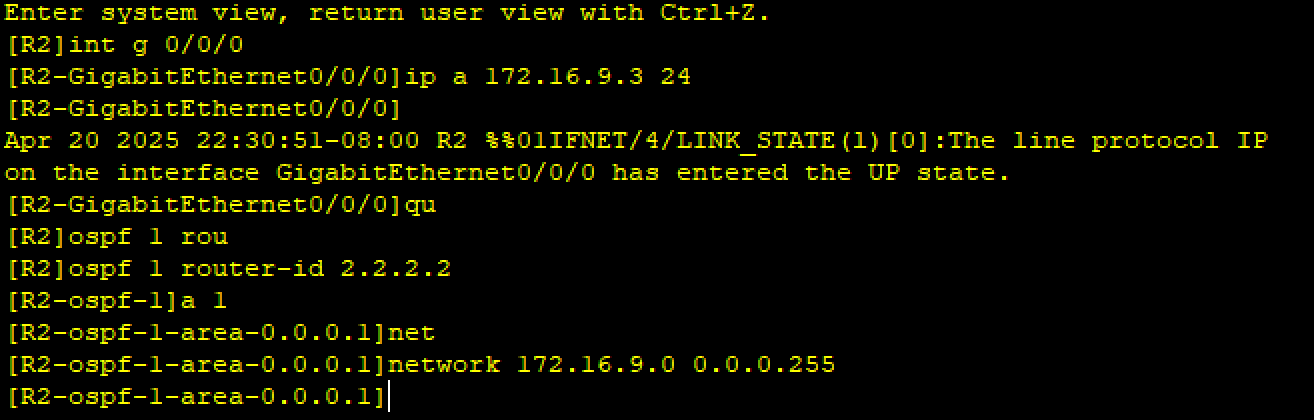

R3:

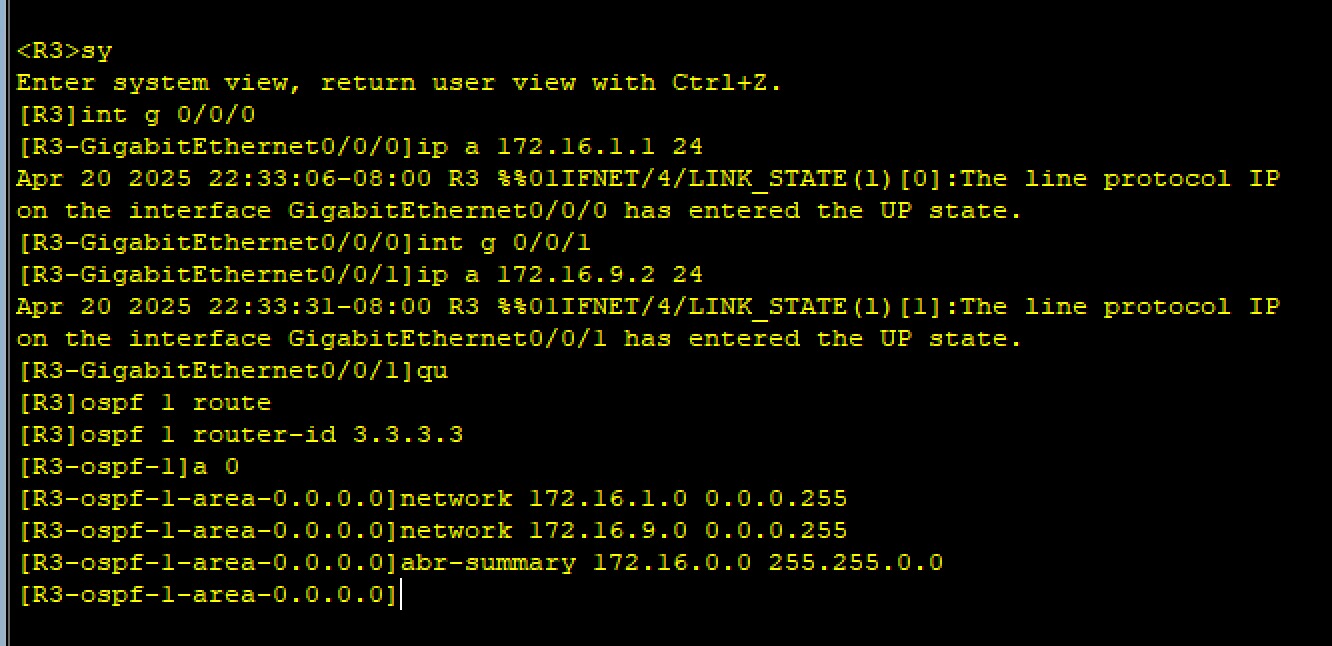

[Huawei]sys R3
[R3]int g 0/0/1
[R3-GigabitEthernet0/0/1]ip a 172.16.1.1 24
[R3-GigabitEthernet0/0/1]int g 0/0/0
[R3-GigabitEthernet0/0/0]ip a 172.16.9.2 24
[AR3]ospf 1 router-id 3.3.3.3
[AR3-ospf-1]area 0
[AR3-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255
[AR3-ospf-1-area-0.0.0.0]network 172.16.9.0 0.0.0.255
[AR3-ospf-1-area-0.0.0.0]abr-summary 172.16.0.0 255.255.0.0
R6:

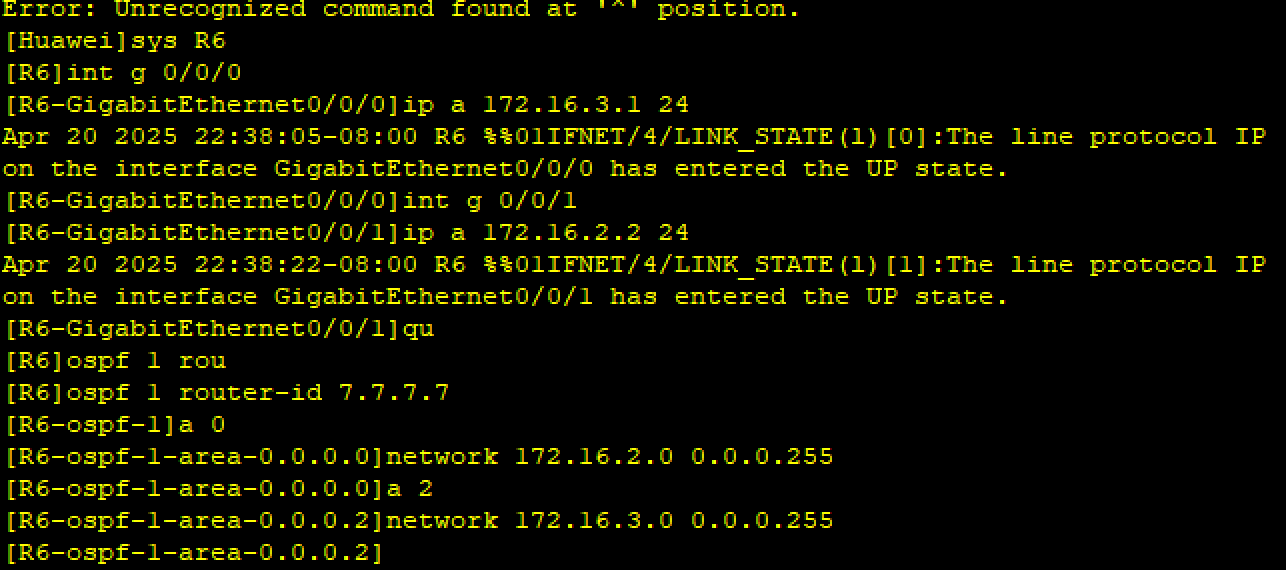

R7:

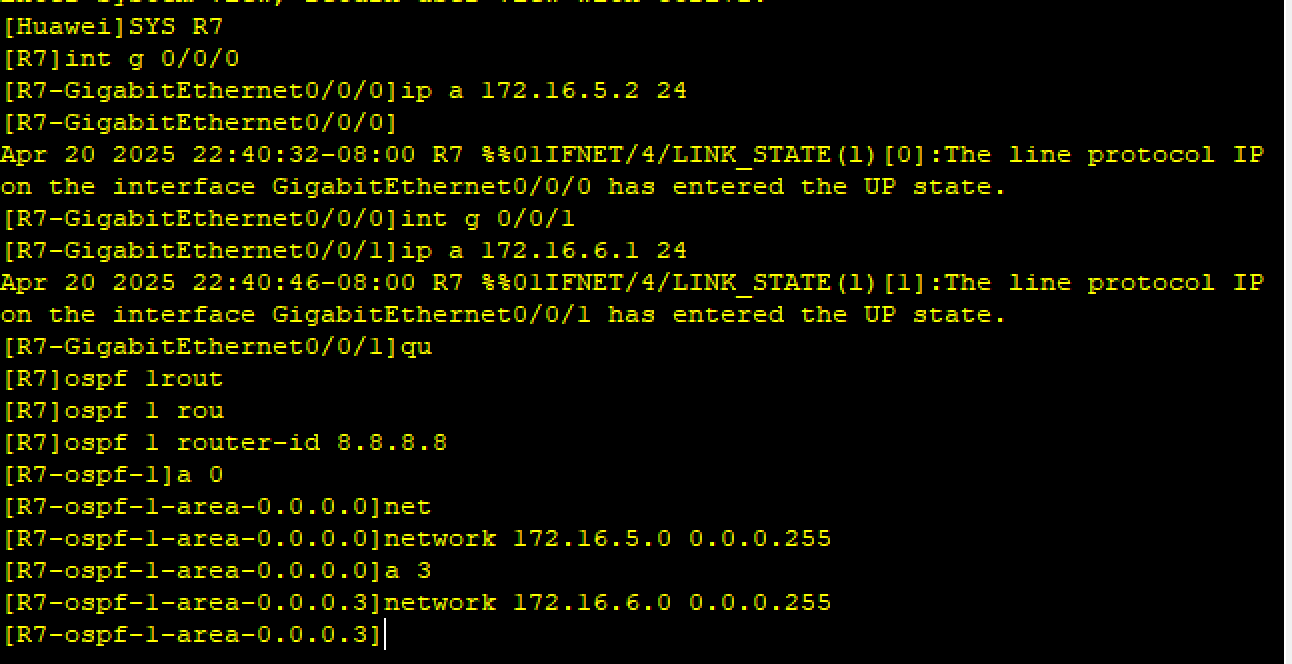

R8:

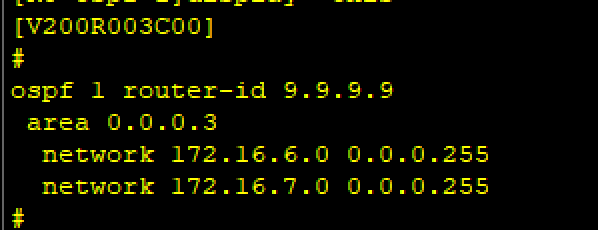

[AR8]interface GigabitEthernet0/0/0
[AR8-GigabitEthernet0/0/0]ip address 172.16.6.2 24
[AR8-GigabitEthernet0/0/0]quit
[AR8]interface GigabitEthernet0/0/1
[AR8-GigabitEthernet0/0/1]ip address 172.16.7.1 24
[AR8-GigabitEthernet0/0/1]quit
[AR8]ospf 1 router-id 8.8.8.8
[AR8-ospf-1]area 3
[AR8-ospf-1-area-0.0.0.3]network 172.16.6.0 0.0.0.255
[AR8-ospf-1-area-0.0.0.3]network 172.16.7.0 0.0.0.255
[AR8-ospf-1-area-0.0.0.3]quit
R9:
[R9]int g 0/0/0
[R9-GigabitEthernet0/0/0]ip a 172.16.7.2 24
[R9-GigabitEthernet0/0/0]int g 0/0/1
[R9-GigabitEthernet0/0/1]ip a 172.16.8.1 24
[R9-GigabitEthernet0/0/1]qu

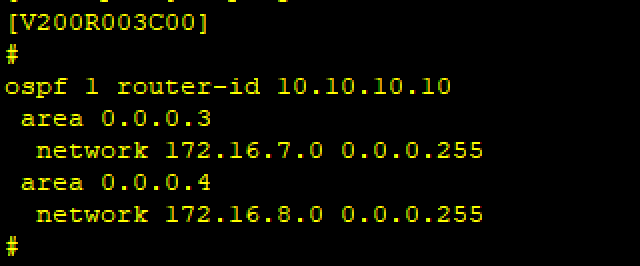

[R9]ospf 1 router-id 10.10.10.10
[R9-ospf-1]a 3
[R9-ospf-1-area-0.0.0.3]network 172.16.7.0 0.0.0.255
[R9-ospf-1-area-0.0.0.3]a 4
[R9-ospf-1-area-0.0.0.4]network 172.16.8.0 0.0.0.255
R10:

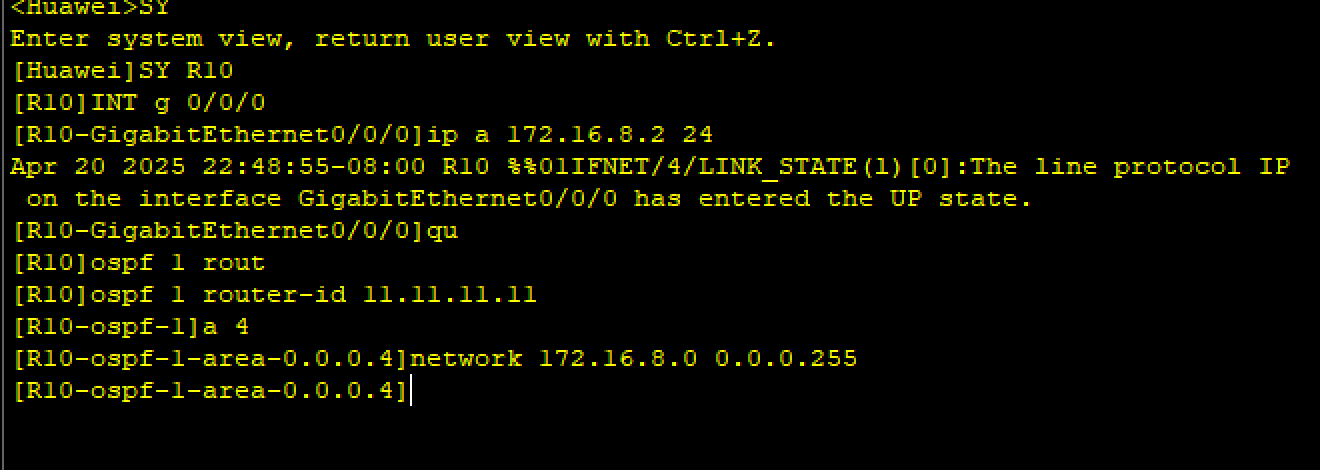

R11:

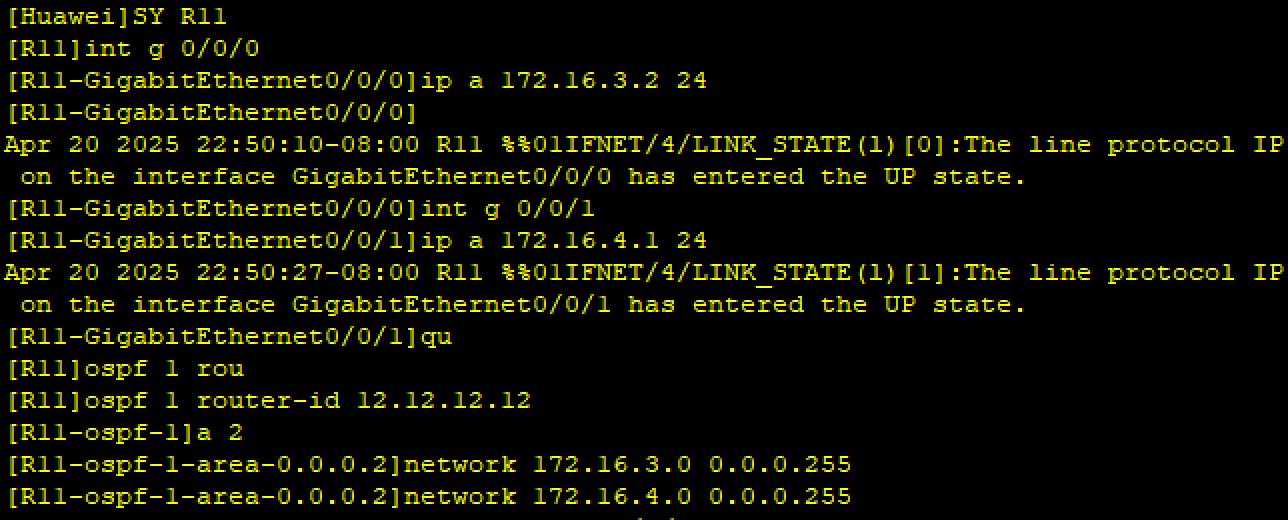

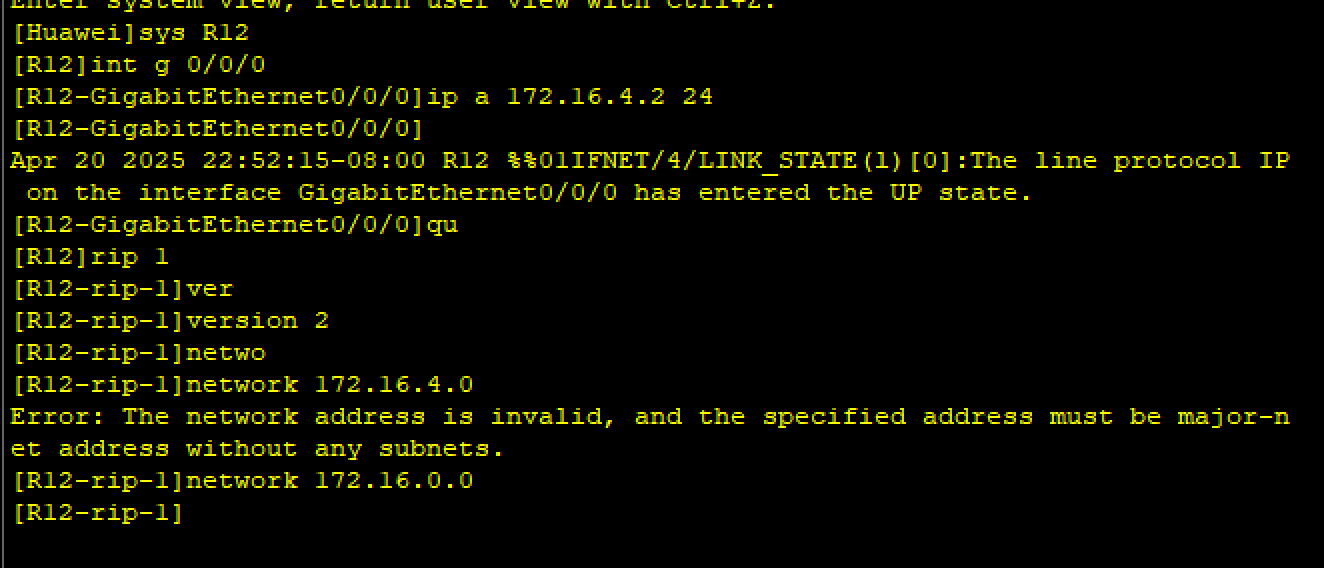

AR12 的 RIP 配置：AR12 配置 RIP 协议，与相连网络通信。
R12:
